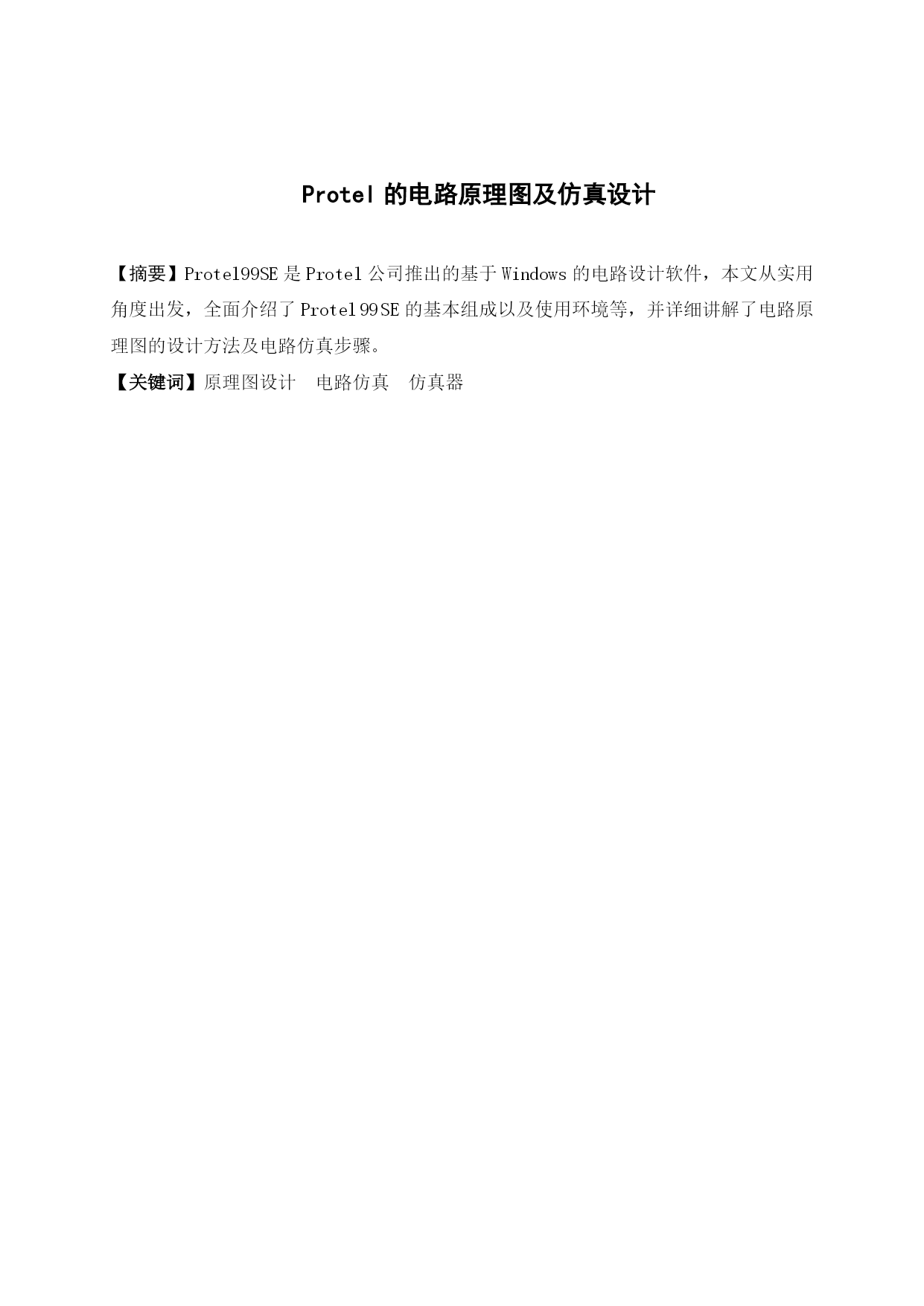

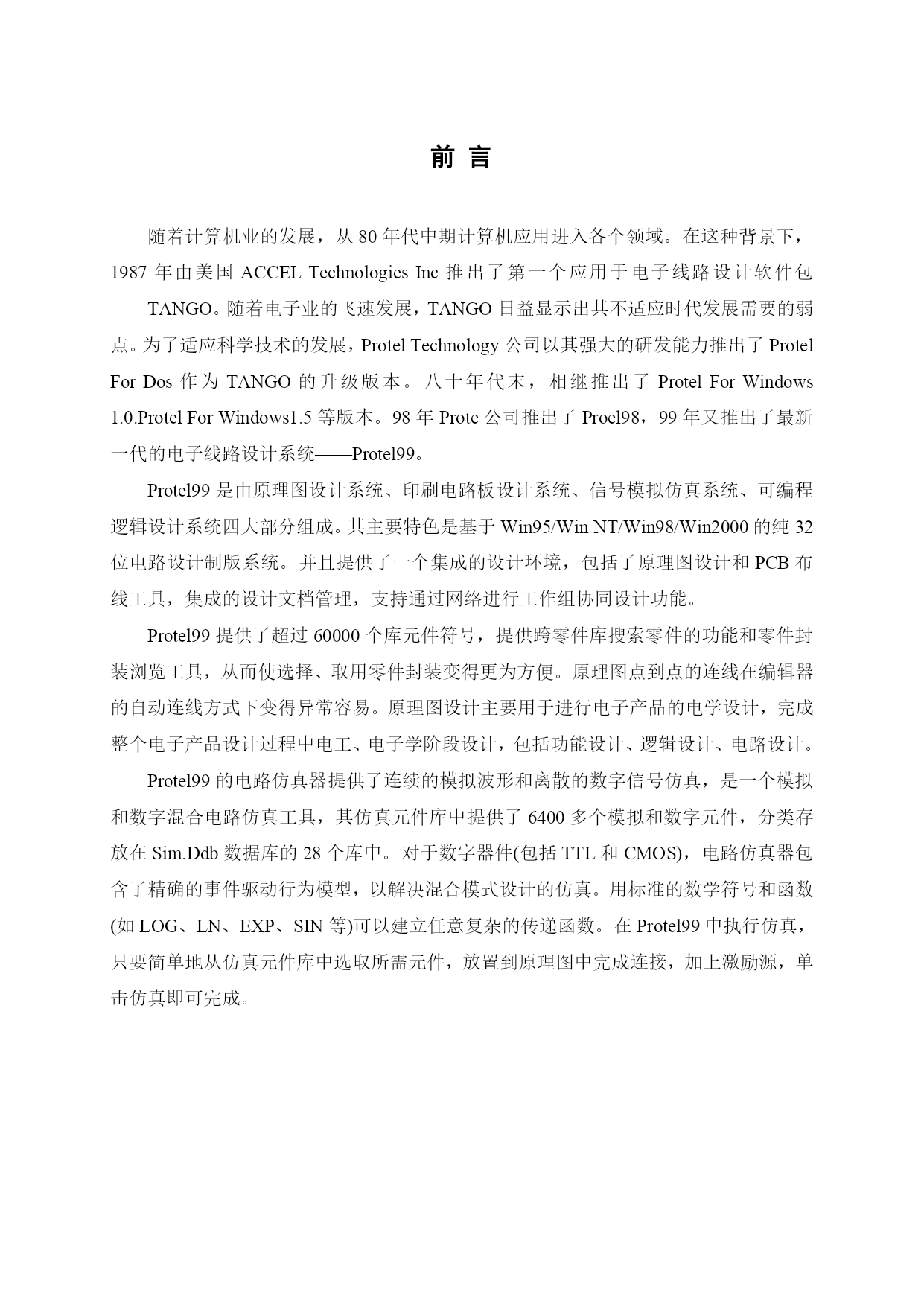

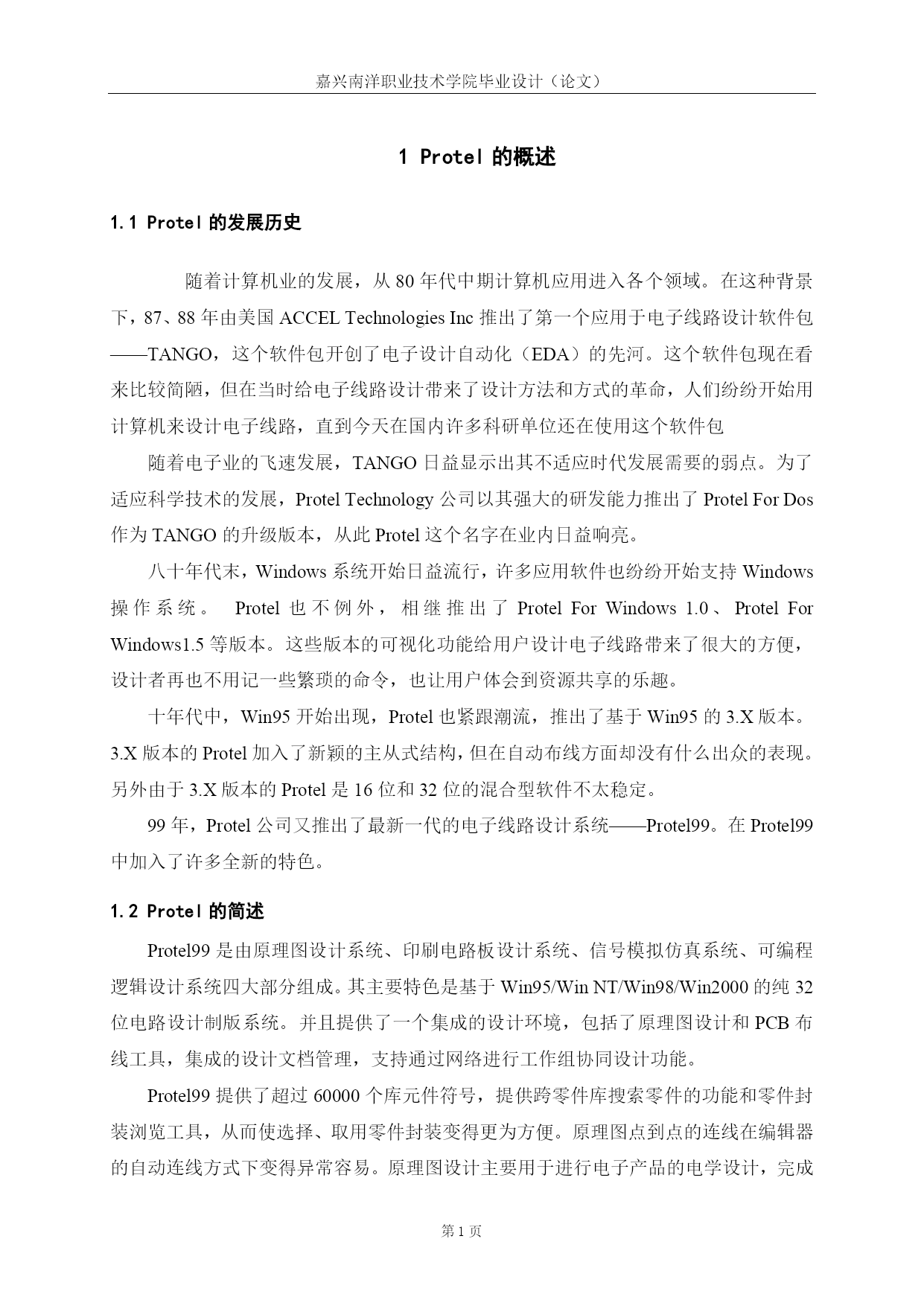

浙江湖州职业技术学院毕业论文（设计）论文题目Protel的电路原理图及仿真设计系部机电与汽车工程学生姓名许鑫涛专业名称机电一体化技术班级/学号1303/1320302336指导教师刘国文浙江湖州职业技术学院教务处印制Protel的电路原理图及仿真设计【摘要】Protel99SE是Protel公司推出的基于Windows的电路设计软件，本文从实用角度出发，全面介绍了Protel99SE的基本组成以及使用环境等，并详细讲解了电路原理图的设计方法及电路仿真步骤。【关键词】原理图设计电路仿真仿真器前言随着计算机业的发展，从80年代中期计算机应用进入各个领域。在这种背景下，1987年由美国ACCELTechnologiesInc推出了第一个应用于电子线路设计软件包——TANGO。随着电子业的飞速发展，TANGO日益显示出其不适应时代发展需要的弱点。为了适应科学技术的发展，ProtelTechnology公司以其强大的研发能力推出了ProtelForDos作为TANGO的升级版本。八十年代末，相继推出了ProtelForWindows1.0.ProtelForWindows1.5等版本。98年Prote公司推出了Proel98，99年又推出了最新一代的电子线路设计系统——Protel99。Protel99是由原理图设计系统、印刷电路板设计系统、信号模拟仿真系统、可编程逻辑设计系统四大部分组成。其主要特色是基于Win95/WinNT/Win98/Win2000的纯32位电路设计制版系统。并且提供了一个集成的设计环境，包括了原理图设计和PCB布线工具，集成的设计文档管理，支持通过网络进行工作组协同设计功能。Protel99提供了超过60000个库元件符号，提供跨零件库搜索零件的功能和零件封装浏览工具，从而使选择、取用零件封装变得更为方便。原理图点到点的连线在编辑器的自动连线方式下变得异常容易。原理图设计主要用于进行电子产品的电学设计，完成整个电子产品设计过程中电工、电子学阶段设计，包括功能设计、逻辑设计、电路设计。Protel99的电路仿真器提供了连续的模拟波形和离散的数字信号仿真，是一个模拟和数字混合电路仿真工具，其仿真元件库中提供了6400多个模拟和数字元件，分类存放在Sim.Ddb数据库的28个库中。对于数字器件(包括TTL和CMOS)，电路仿真器包含了精确的事件驱动行为模型，以解决混合模式设计的仿真。用标准的数学符号和函数(如LOG、LN、EXP、SIN等)可以建立任意复杂的传递函数。在Protel99中执行仿真，只要简单地从仿真元件库中选取所需元件，放置到原理图中完成连接，加上激励源，单击仿真即可完成。目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc231525398"前言PAGEREF_Toc231525398\h2HYPERLINK\l"_Toc231525399"1Protel的概述PAGEREF_Toc231525399\h3HYPERLINK\l"_Toc231525400"1.1Protel的发展历史PAGEREF_Toc231525400\h3HYPERLINK\l"_Toc231525401"1.2Protel的简述PAGEREF_Toc231525401\h3HYPERLINK\l"_Toc231525402"2Protel原理图设计PAGEREF_Toc231525402\h5HYPERLINK\l"_Toc231525403"2.1原理图设计流程PAGEREF_Toc231525403\h5HYPERLINK\l"_Toc231525404"2.2层次原路图设计PAGEREF_Toc231525404\h6HYPERLINK\l"_Toc231525405"2.2.1层次原路图设计方法PAGEREF_Toc231525405\h6HYPERLINK\l"_Toc231525406"2.2.2层次原路图设计过程PAGEREF_Toc231525406\h7HYPERLINK\l"_Toc231525407"2.3电路原理图设计检查PAGEREF_Toc231525407\h8HYPERLINK\l"_Toc231525408"3Protel电路仿真PAGEREF_Toc231525408\h11HYPERLINK\l"_Toc231525409"3.1添加仿真库元件PAGEREF_Toc231525409\h11HYPERLINK\l"_Toc2
