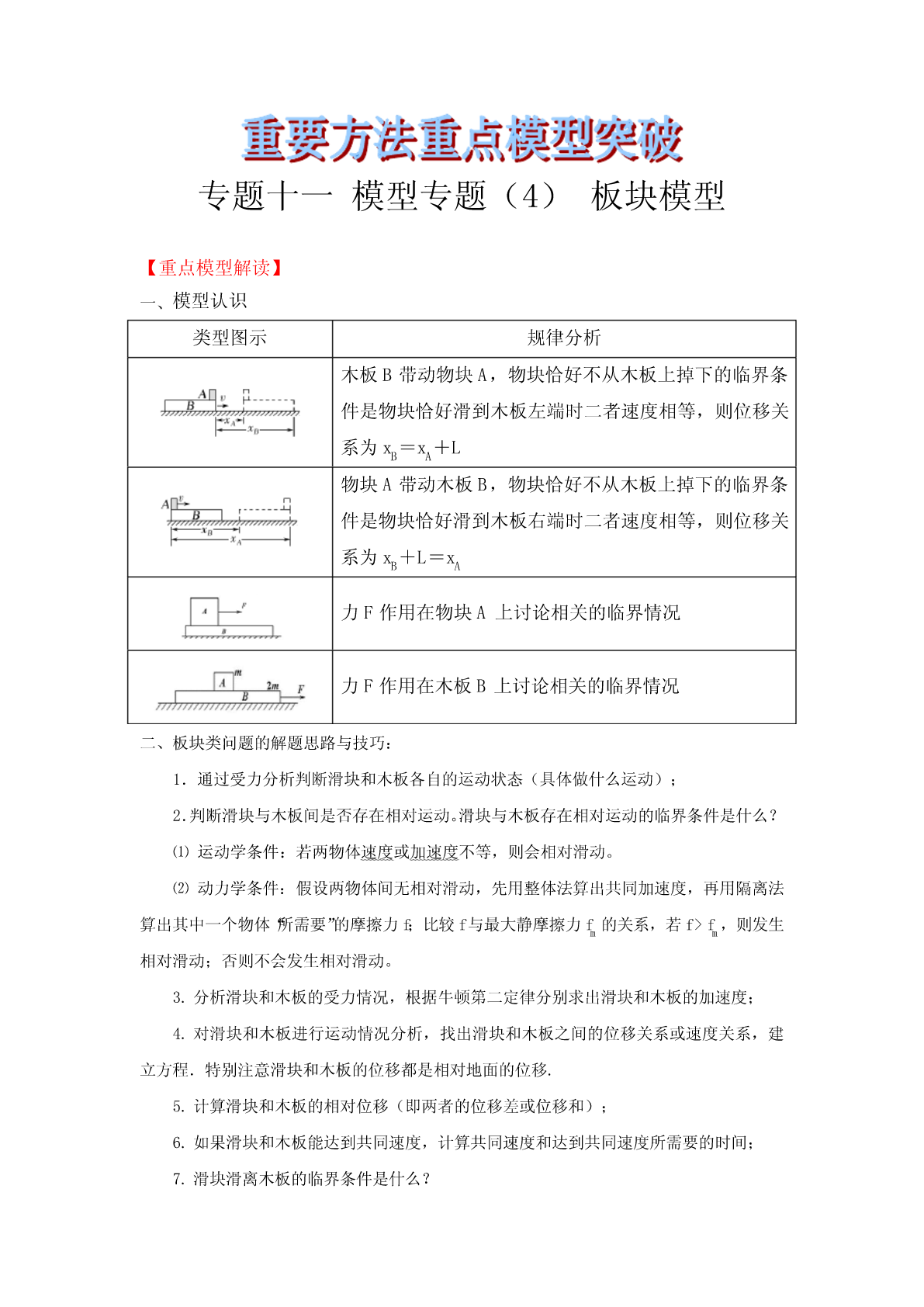

专题十一模型专题（4）板块模型【重点模型解读】一、模型认识类型图示规律分析木板B带动物块A，物块恰好不从木板上掉下的临界条件是物块恰好滑到木板左端时二者速度相等，则位移关系为xB＝xA＋L物块A带动木板B，物块恰好不从木板上掉下的临界条件是物块恰好滑到木板右端时二者速度相等，则位移关系为xB＋L＝xA力F作用在物块A上讨论相关的临界情况力F作用在木板B上讨论相关的临界情况二、板块类问题的解题思路与技巧：1．通过受力分析判断滑块和木板各自的运动状态（具体做什么运动）；2．判断滑块与木板间是否存在相对运动。滑块与木板存在相对运动的临界条件是什么？⑴运动学条件：若两物体速度或加速度不等，则会相对滑动。⑵动力学条件：假设两物体间无相对滑动，先用整体法算出共同加速度，再用隔离法算出其中一个物体“所需要”的摩擦力f；比较f与最大静摩擦力f的关系，若f>f，则发生mm相对滑动；否则不会发生相对滑动。3.分析滑块和木板的受力情况，根据牛顿第二定律分别求出滑块和木板的加速度；4.对滑块和木板进行运动情况分析，找出滑块和木板之间的位移关系或速度关系，建立方程．特别注意滑块和木板的位移都是相对地面的位移.5.计算滑块和木板的相对位移（即两者的位移差或位移和）；6.如果滑块和木板能达到共同速度，计算共同速度和达到共同速度所需要的时间；7.滑块滑离木板的临界条件是什么？当木板的长度一定时，滑块可能从木板滑下，恰好滑到木板的边缘达到共同速度（相对静止）是滑块滑离木板的临界条件。三、注意点：分析“板块”模型时要抓住一个转折和两个关联【典例讲练突破】【例1】如图所示，光滑水平面上放置质量分别为m、2m的物块A和木板B，A、B间的最大静摩擦力为μmg，现用水平拉力F拉B，使A、B以同一加速度运动，求拉力F的最大值。【变式1】若拉力F作用在A上呢？如图所示。【变式2】在变式1的基础上再改为：B与水平面间的动摩擦因数为（认为最大静摩擦力等于滑动摩擦力），使A、B以同一加速度运动，求拉力F的最大值。【练1】(2014•江苏)如图所示，A、B两物块的质量分别为2m和m，静止叠放在水平地面1上，A、B间的动摩擦因数为μ，B与地面间的动摩擦因数为μ，最大静摩擦力等于滑动摩2擦力，重力加速度为g，现对A施加一水平拉力F，则()A．当F＜2μmg时，A、B都相对地面静止51B．当F=μmg时，A的加速度为μg23C．当F＞3μmg时，A相对B滑动1D．无论F为何值，B的加速度不会超过μg2【例2】如图所示，质量为M的长木板A在光滑水平面上，以大小为v的速度向左运动，0一质量为m的小木块B(可视为质点)，以大小也为v的速度水平向右冲上木板左端，B、A0间的动摩擦因数为μ，最后B未滑离A。已知M＝2m，重力加速度为g。求：(1)A、B达到共同速度的时间和共同速度的大小；(2)木板A的最短长度L。【练2】(2019•江苏)如图所示，质量相等的物块A和B叠放在水平地面上，左边缘对齐．A与B、B与地面间的动摩擦因数均为μ。先敲击A，A立即获得水平向右的初速度，在B上滑动距离L后停下。接着敲击B，B立即获得水平向右的初速度，A、B都向右运动，左边缘再次对齐时恰好相对静止，此后两者一起运动至停下．最大静摩擦力等于滑动摩擦力，重力加速度为g．求：（1）A被敲击后获得的初速度大小vA；（2）在左边缘再次对齐的前、后，B运动加速度的大小aB、aB'；（3）B被敲击后获得的初速度大小vB．【例3】(2015·全国卷Ⅰ，25，)一长木板置于粗糙水平地面上，木板左端放置一小物块；在木板右方有一墙壁，木板右端与墙壁的距离为4.5m，如图(a)所示。t＝0时刻开始，小物块与木板一起以共同速度向右运动，直至t＝1s时木板与墙壁碰撞(碰撞时间极短)。碰撞前后木板速度大小不变，方向相反；运动过程中小物块始终未离开木板。已知碰撞后1s时间内小物块的v－t图线如图(b)所示。木板的质量是小物块质量的15倍，重力加速度大小g取10m/s2。求：(1)木板与地面间的动摩擦因数μ及小物块与木板间的动摩擦因数μ；12(2)木板的最小长度；(3)木板右端离墙壁的最终距离。【模型解析】第一步：分析研究对象模型。设小物块和木板的质量分别为m和M。小物块可以看作质点(初始条件v未知，如图甲所示)。0第二步：分解过程模型。(1)认为地面各点的粗糙程度相同，小物块和木板一起向右做匀变速运动，到速度大小为v，1如图乙所示。(2)木板与墙壁碰撞过程：小物块受到滑动摩
