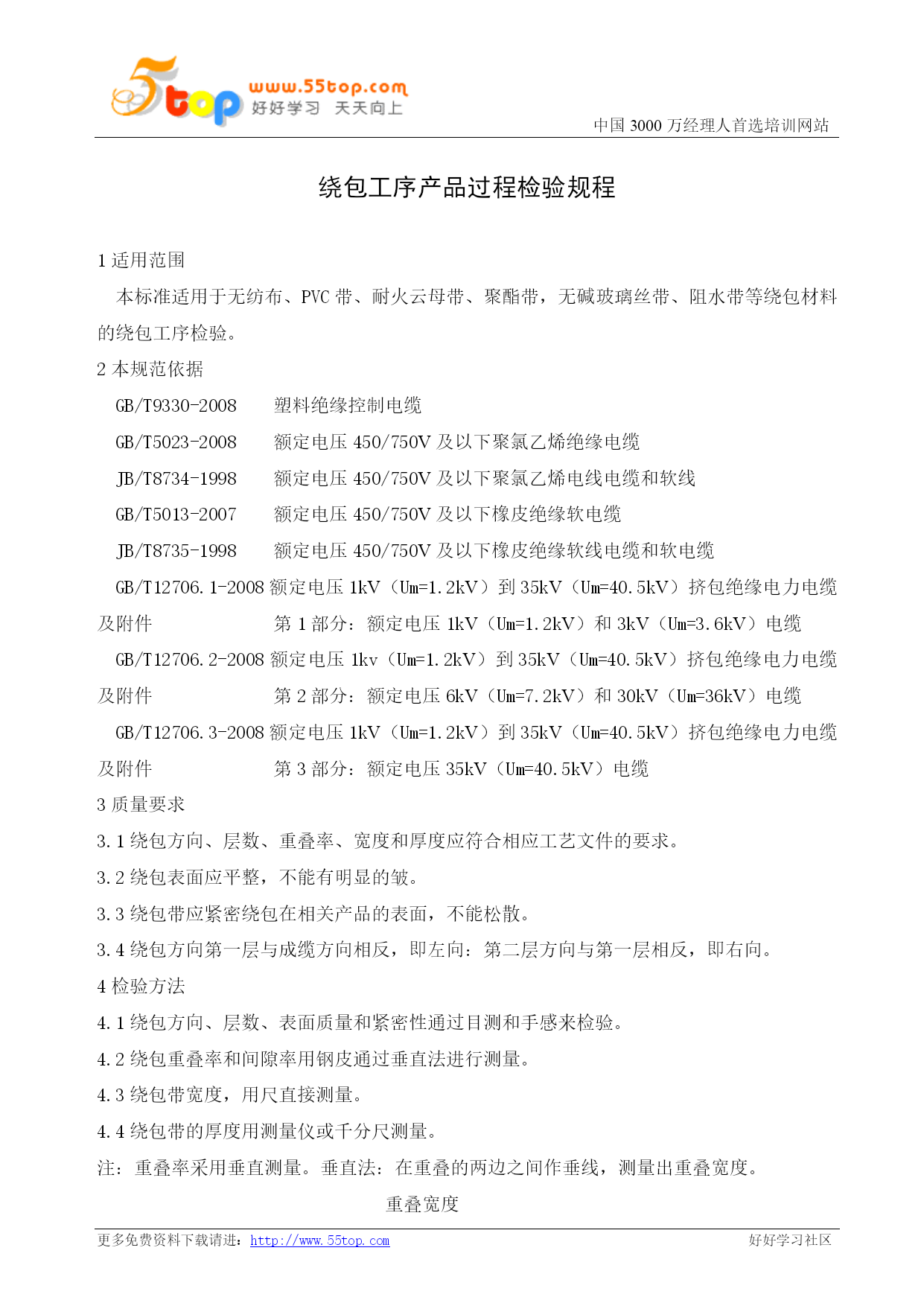

中国3000万经理人首选培训网站更多免费资料下载请进：HYPERLINK"http://www.55top.com"http://www.55top.com好好学习社区绕包工序产品过程检验规程1适用范围本标准适用于无纺布、PVC带、耐火云母带、聚酯带，无碱玻璃丝带、阻水带等绕包材料的绕包工序检验。2本规范依据GB/T9330-2008塑料绝缘控制电缆GB/T5023-2008额定电压450/750V及以下聚氯乙烯绝缘电缆JB/T8734-1998额定电压450/750V及以下聚氯乙烯电线电缆和软线GB/T5013-2007额定电压450/750V及以下橡皮绝缘软电缆JB/T8735-1998额定电压450/750V及以下橡皮绝缘软线电缆和软电缆GB/T12706.1-2008额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第1部分：额定电压1kV（Um=1.2kV）和3kV（Um=3.6kV）电缆GB/T12706.2-2008额定电压1kv（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（Um=7.2kV）和30kV（Um=36kV）电缆GB/T12706.3-2008额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆及附件第3部分：额定电压35kV（Um=40.5kV）电缆3质量要求3.1绕包方向、层数、重叠率、宽度和厚度应符合相应工艺文件的要求。3.2绕包表面应平整，不能有明显的皱。3.3绕包带应紧密绕包在相关产品的表面，不能松散。3.4绕包方向第一层与成缆方向相反，即左向：第二层方向与第一层相反，即右向。4检验方法4.1绕包方向、层数、表面质量和紧密性通过目测和手感来检验。4.2绕包重叠率和间隙率用钢皮通过垂直法进行测量。4.3绕包带宽度，用尺直接测量。4.4绕包带的厚度用测量仪或千分尺测量。注：重叠率采用垂直测量。垂直法：在重叠的两边之间作垂线，测量出重叠宽度。重叠宽度计算公式：重叠率=×100%带宽度5检验规则5.1绕包带宽度、厚度、绕包方向、层数、重叠率采用首检和巡检相结合。5.2绕包表面质量，采用首检和巡检相结合。5.3半成品标识100%检查。
