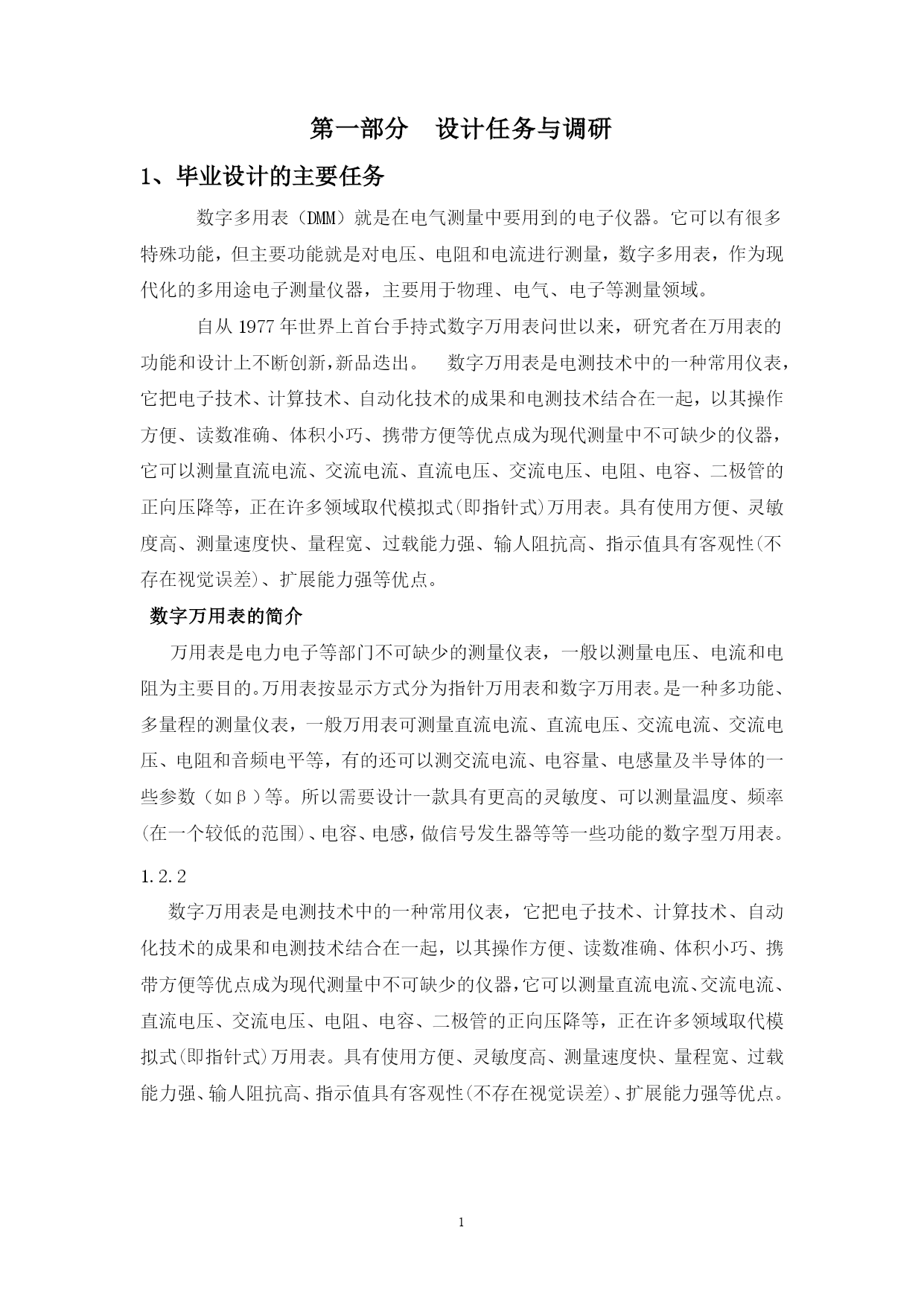

目录第一部分设计任务与调研…………………………………………………………1第二部分设计说明……………………………………………………………………3第三部分设计成果....................................................9第四部分结束语………………………………………………………………………15第五部分致谢……………………………………………………………………………16第六部分参考文献………………………………………………………………….....17PAGE\*MERGEFORMAT17第一部分设计任务与调研1、毕业设计的主要任务数字多用表（DMM）就是在电气测量中要用到的电子仪器。它可以有很多特殊功能，但主要功能就是对电压、电阻和电流进行测量，数字多用表，作为现代化的多用途电子测量仪器，主要用于物理、电气、电子等测量领域。自从1977年世界上首台手持式数字万用表问世以来，研究者在万用表的功能和设计上不断创新，新品迭出。数字万用表是电测技术中的一种常用仪表，它把电子技术、计算技术、自动化技术的成果和电测技术结合在一起，以其操作方便、读数准确、体积小巧、携带方便等优点成为现代测量中不可缺少的仪器，它可以测量直流电流、交流电流、直流电压、交流电压、电阻、电容、二极管的正向压降等，正在许多领域取代模拟式(即指针式)万用表。具有使用方便、灵敏度高、测量速度快、量程宽、过载能力强、输人阻抗高、指示值具有客观性(不存在视觉误差)、扩展能力强等优点。数字万用表的简介万用表是电力电子等部门不可缺少的测量仪表，一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如β）等。所以需要设计一款具有更高的灵敏度、可以测量温度、频率(在一个较低的范围)、电容、电感，做信号发生器等等一些功能的数字型万用表。1.2.2数字万用表是电测技术中的一种常用仪表，它把电子技术、计算技术、自动化技术的成果和电测技术结合在一起，以其操作方便、读数准确、体积小巧、携带方便等优点成为现代测量中不可缺少的仪器，它可以测量直流电流、交流电流、直流电压、交流电压、电阻、电容、二极管的正向压降等，正在许多领域取代模拟式(即指针式)万用表。具有使用方便、灵敏度高、测量速度快、量程宽、过载能力强、输人阻抗高、指示值具有客观性(不存在视觉误差)、扩展能力强等优点。数字万用表有用于基本故障诊断的便携式装置，也有放置在工作台的装置，有的分辨率可以达到七、八位。数字多用表（DMM）就是在电气测量中要用到的电子仪器。它可以有很多特殊功能，但主要功能就是对电压、电阻和电流进行测量，数字多用表，作为现代化的多用途电子测量仪器，主要用于物理、电气、电子等测量领域本设计可以分为直流电压测量电路；交流/直流转换电路；电流/电压转换电路；电阻/电压转换电路；功能控制和数据显示电路这五个的主要电路模块。在设计各个模块时，文献中有很多不同的方法，我仔细研究了资料中述说的方法，并自己加以改进，设计出可行方案，通过在实践中检验，在老师的指导下加以改进以达到设计任务书中的要求。现代万用表已全部数字化，并被专称为数字万用表（DMM，DigitalMultiMeter）。在这种设备中，被测量信号被转换成数字电压并被数字的前置放大器放大，然后由数字显示屏直接显示该值；这样就避免了在读数时视差来的偏差。同样，更好的电路系统和电子学，也提高了测量精度。数字万用表的主要设计方案首先以A/D转换器(MC14433)为核心，设计一个多档的直流电压测量电路，再在此基础上对电路进行扩展,使其能多量程的测量交流电压、直流电流和电阻的测量电路。然后通过单片机（AT89S51）编程对各个主要模块的进行智能控制和数据处理，实现对直流电压、交流电压、直流电流和电阻测量对象切换；手动和自动量程转换等功能,并将测量数据转换为人们日常习惯的十进制数字形式显示在LED显示器上。所以我设计了5个模块，分别是交流/直流转换电路；电流/电压转换电路；电阻/电压转换电路；A/D转换电路；直流电压测量电路，这五个部分。第二部分设计说明数字万用表软件设计A/D转换电路方案一：CL7106.TCL7106是CMOS大规模集成电路芯片，它将模拟电路与集成在一个有40个功能端的电路内，所以只需外接少量原件就可组成一个31/2位数字电压表。但是ICL7106是以静态方式驱动LCD转换器，无BCD码输出端，因此不能直接获得降量程信号。方案二：采用MC14433
