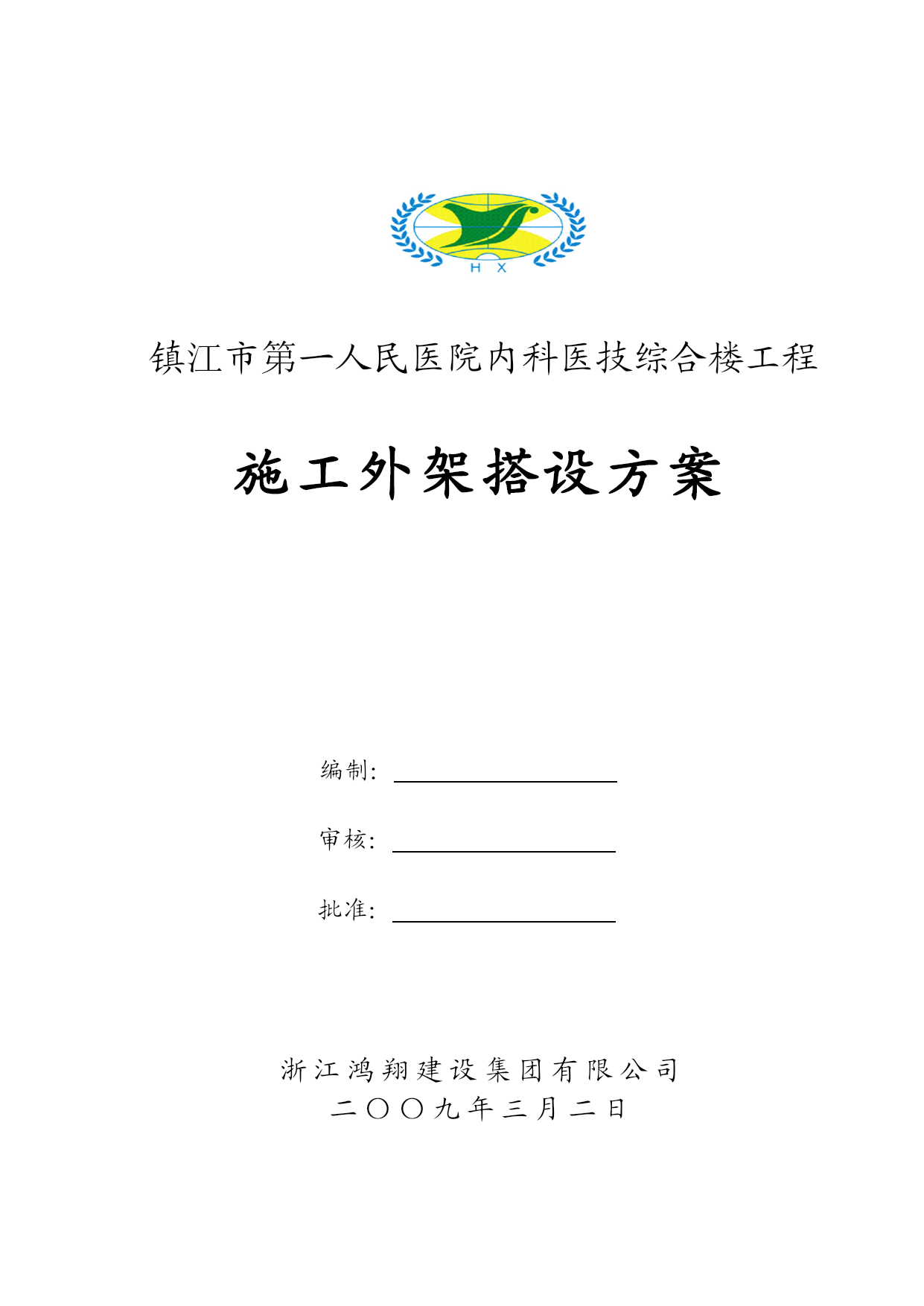

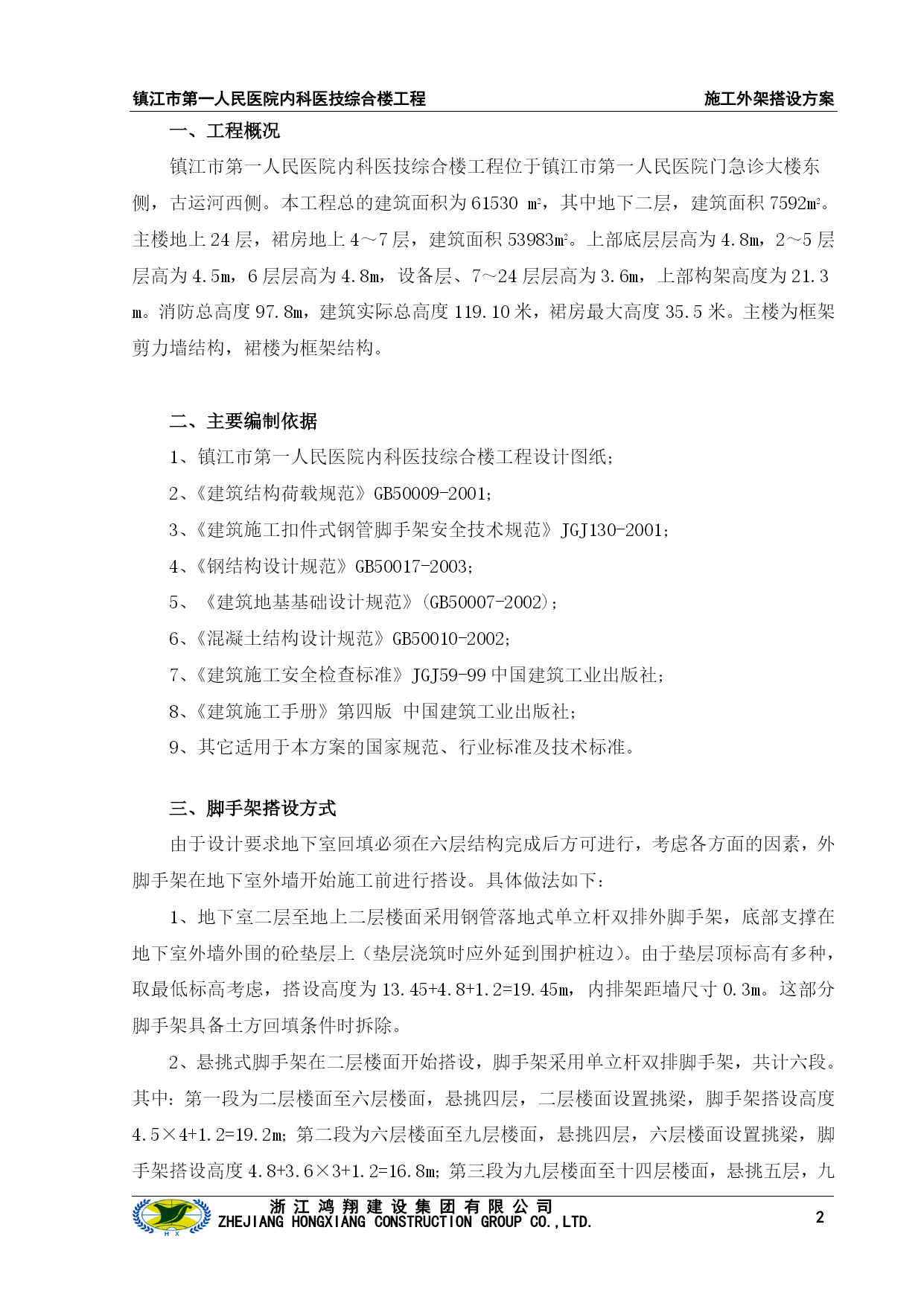

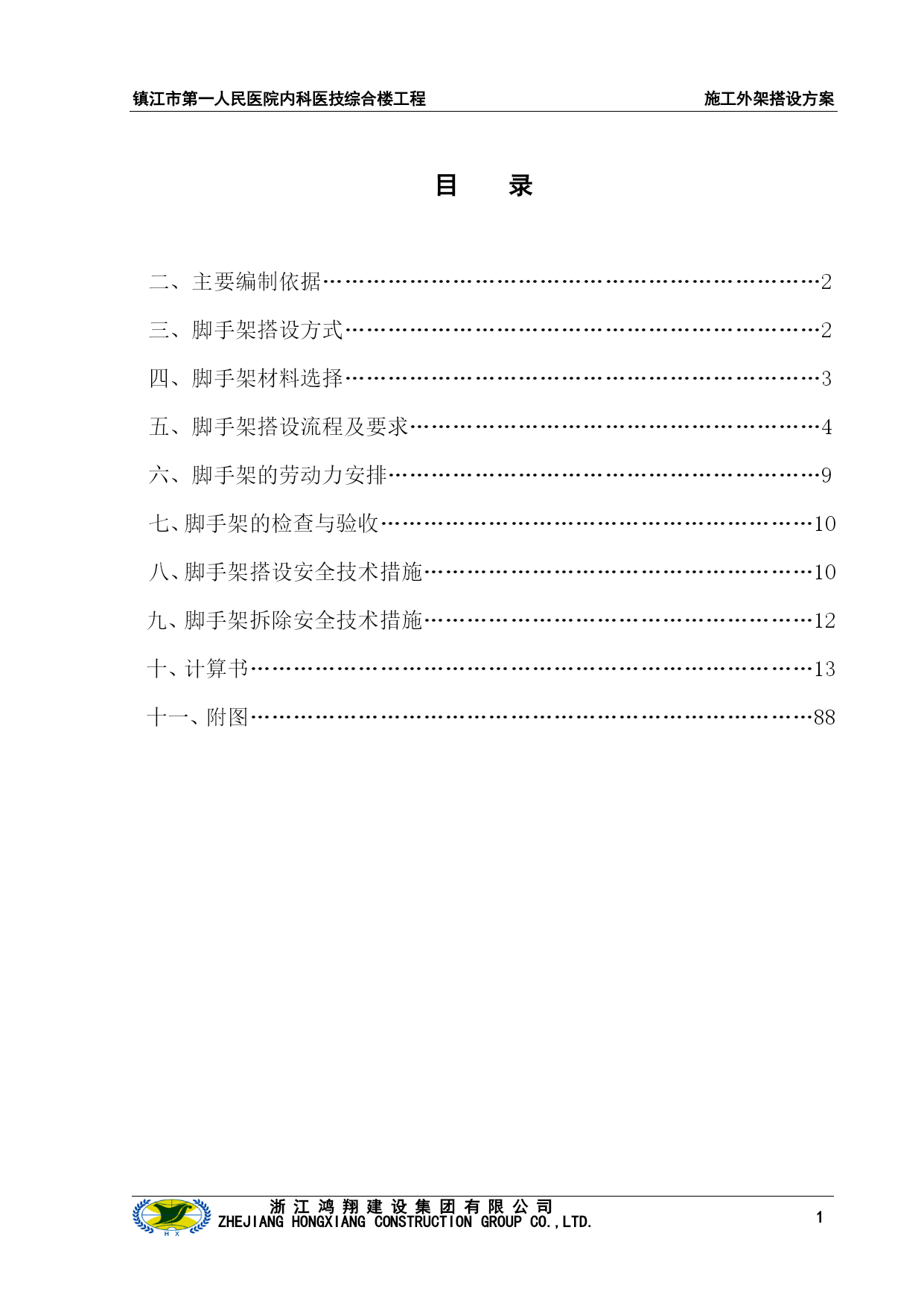

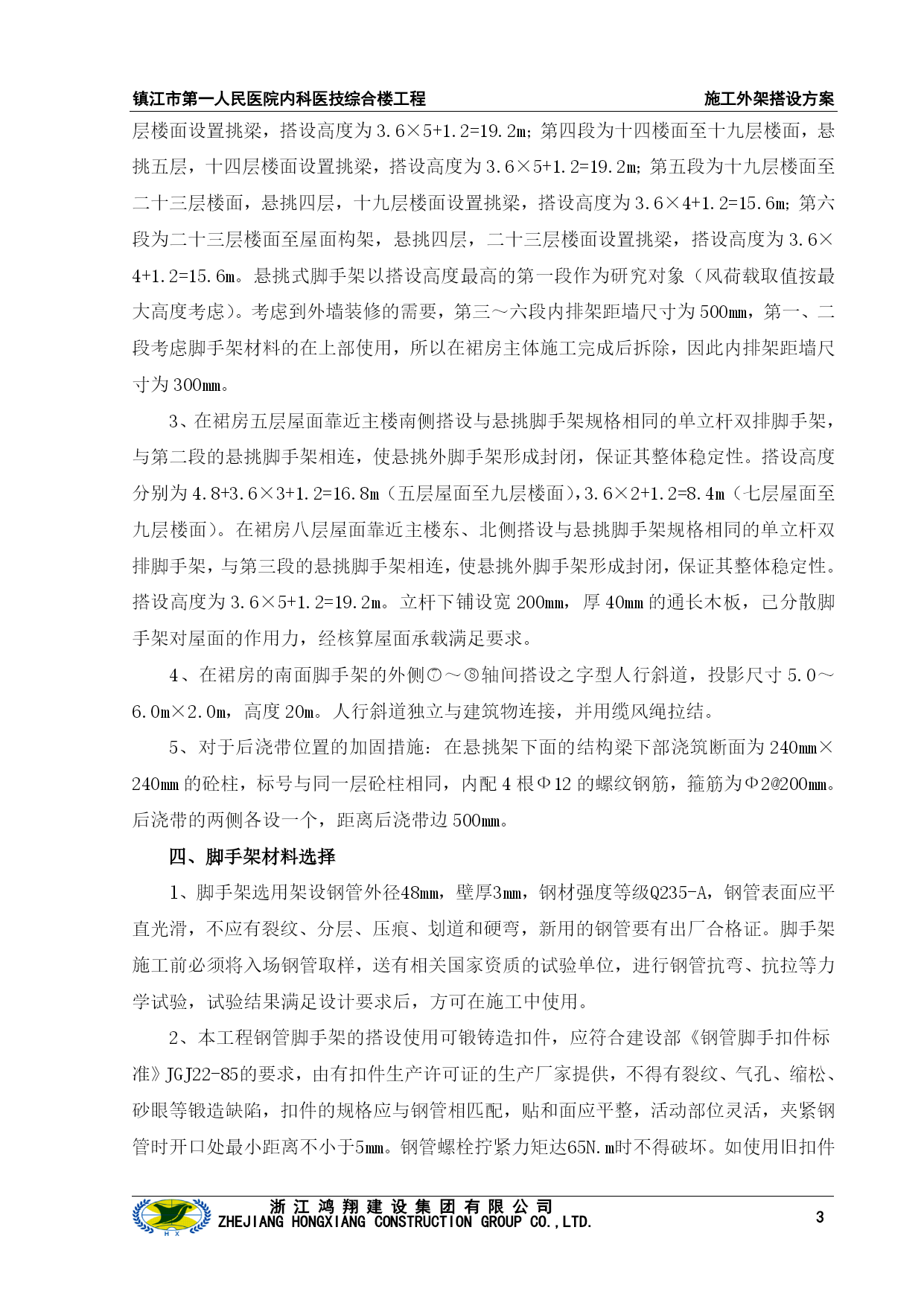

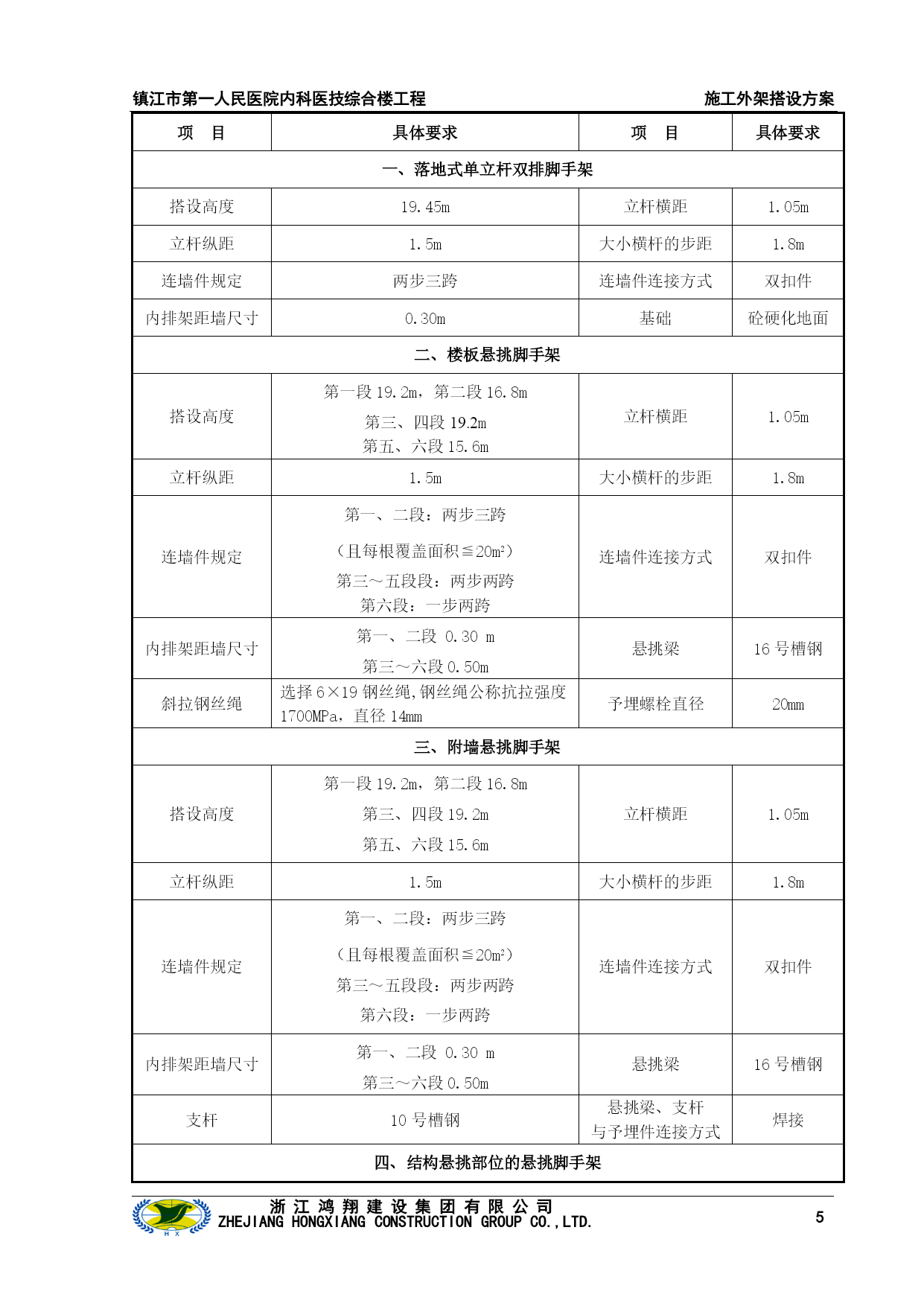

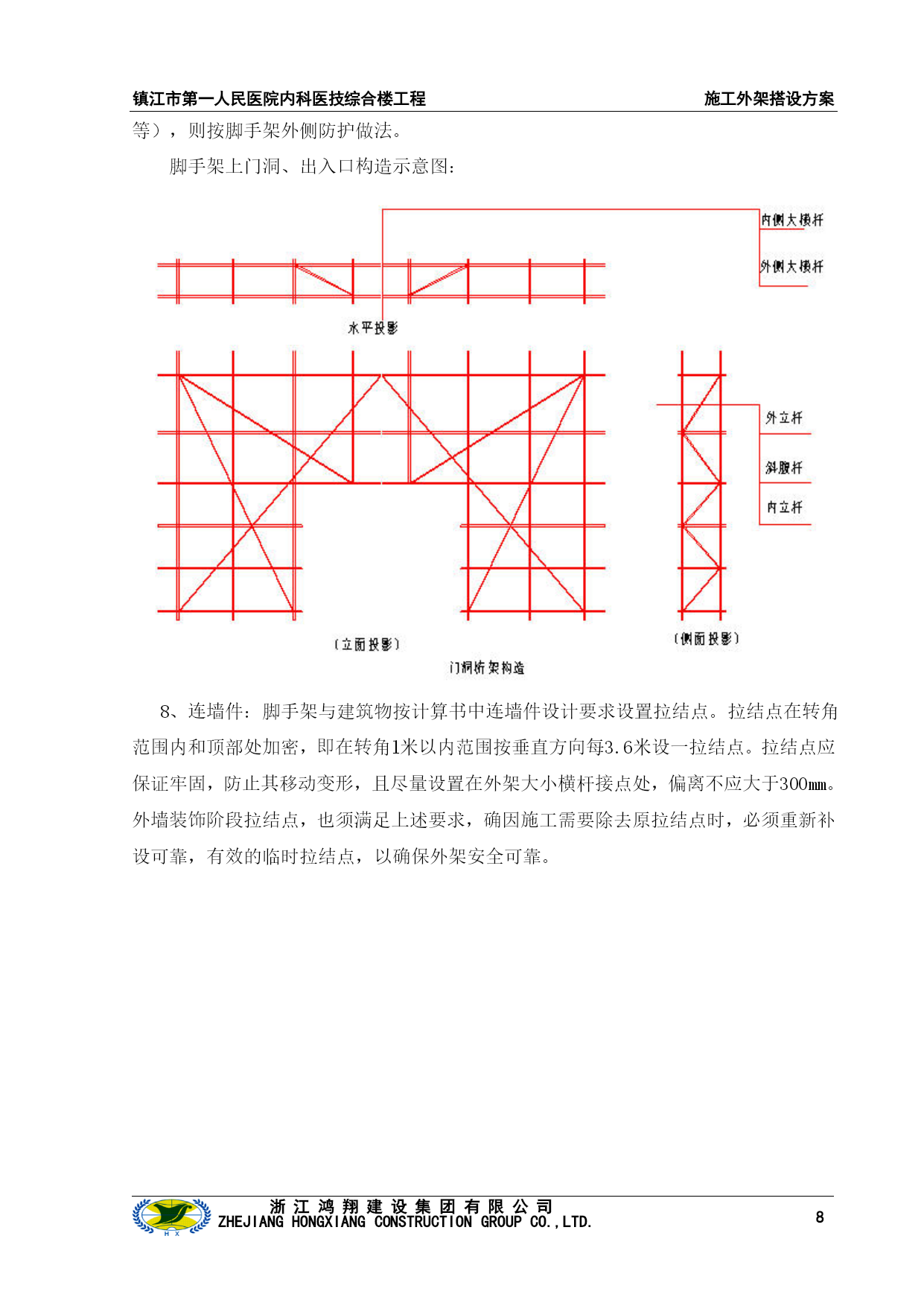

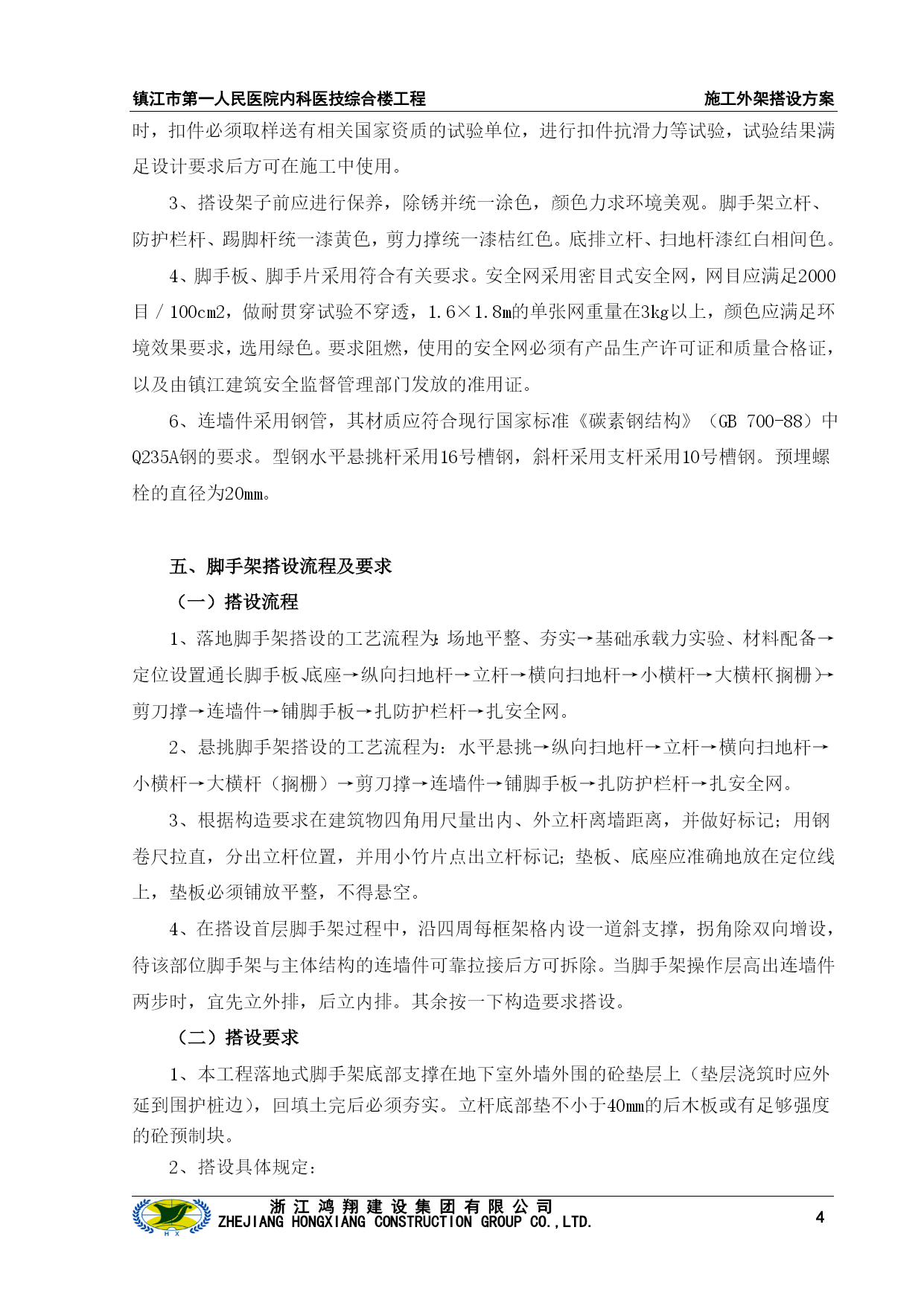

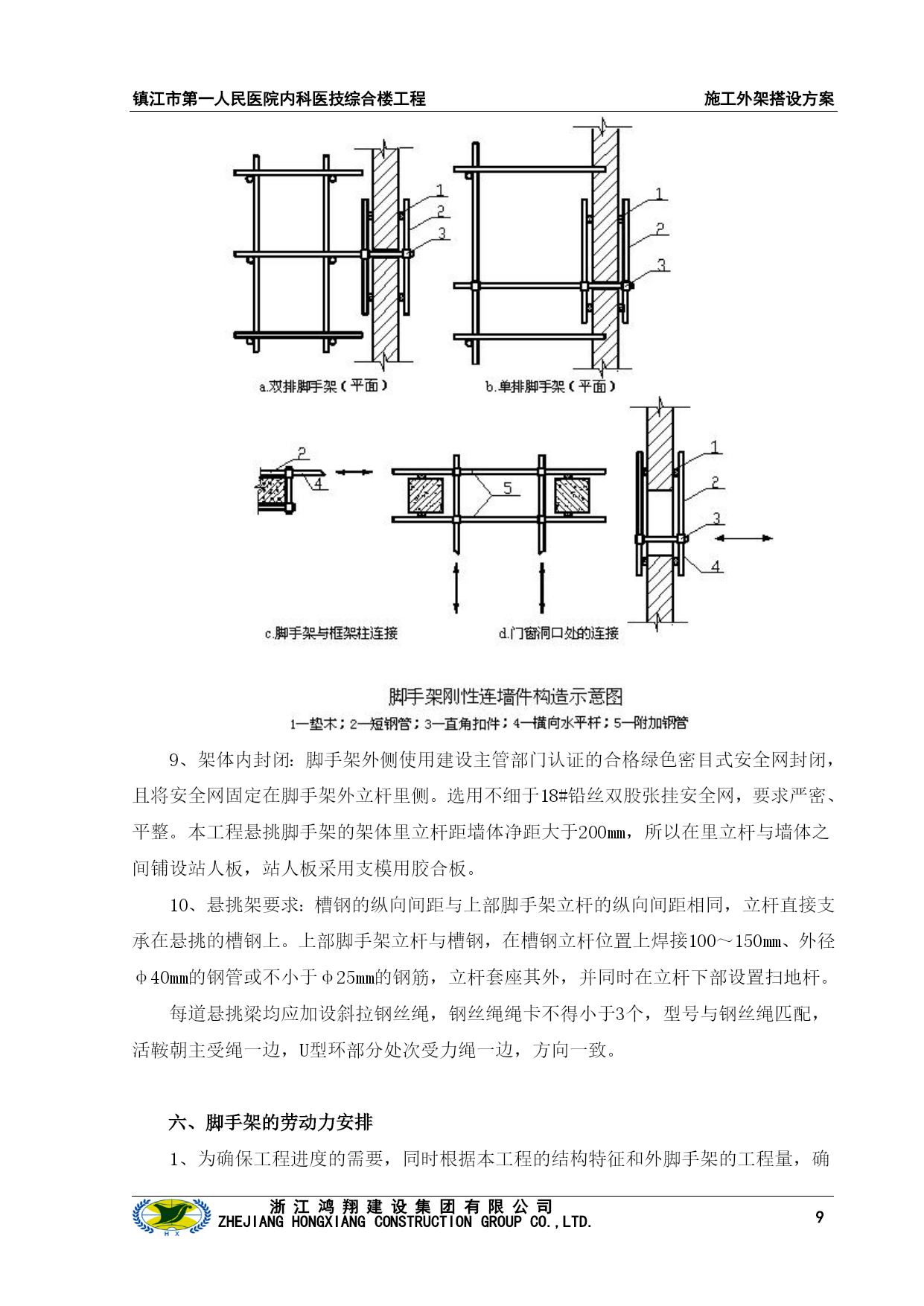

镇江市第一人民医院内科医技综合楼工程施工外架搭设方案浙江鸿翔建设集团有限公司ZHEJIANGHONGXIANGCONSTRUCTIONGROUPCO.,LTD.镇江市第一人民医院内科医技综合楼工程施工外架搭设方案编制：审核：批准：浙江鸿翔建设集团有限公司二〇〇九年三月二日目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc217885963"二、主要编制依据……………………………………………………………PAGEREF_Toc217885963\h2HYPERLINK\l"_Toc217885964"三、脚手架搭设方式…………………………………………………………2HYPERLINK\l"_Toc217885965"四、脚手架材料选择…………………………………………………………3HYPERLINK\l"_Toc217885966"五、脚手架搭设流程及要求…………………………………………………4HYPERLINK\l"_Toc217885967"六、脚手架的劳动力安排……………………………………………………9HYPERLINK\l"_Toc217885968"七、脚手架的检查与验收……………………………………………………10HYPERLINK\l"_Toc217885969"八、脚手架搭设安全技术措施………………………………………………10九、脚手架拆除安全技术措施………………………………………………12十、计算书……………………………………………………………………13十一、附图……………………………………………………………………88一、工程概况镇江市第一人民医院内科医技综合楼工程位于镇江市第一人民医院门急诊大楼东侧，古运河西侧。本工程总的建筑面积为61530m2，其中地下二层，建筑面积7592m2。主楼地上24层，裙房地上4～7层，建筑面积53983m2。上部底层层高为4.8m，2～5层层高为4.5m，6层层高为4.8m，设备层、7～24层层高为3.6m，上部构架高度为21.3m。消防总高度97.8m，建筑实际总高度119.10米，裙房最大高度35.5米。主楼为框架剪力墙结构，裙楼为框架结构。二、主要编制依据1、镇江市第一人民医院内科医技综合楼工程设计图纸；2、《建筑结构荷载规范》GB50009-2001；3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；4、《钢结构设计规范》GB50017-2003；5、《建筑地基基础设计规范》(GB50007-2002)；6、《混凝土结构设计规范》GB50010-2002；7、《建筑施工安全检查标准》JGJ59-99中国建筑工业出版社；8、《建筑施工手册》第四版中国建筑工业出版社；9、其它适用于本方案的国家规范、行业标准及技术标准。三、脚手架搭设方式由于设计要求地下室回填必须在六层结构完成后方可进行，考虑各方面的因素，外脚手架在地下室外墙开始施工前进行搭设。具体做法如下：1、地下室二层至地上二层楼面采用钢管落地式单立杆双排外脚手架，底部支撑在地下室外墙外围的砼垫层上（垫层浇筑时应外延到围护桩边）。由于垫层顶标高有多种，取最低标高考虑，搭设高度为13.45+4.8+1.2=19.45m，内排架距墙尺寸0.3m。这部分脚手架具备土方回填条件时拆除。2、悬挑式脚手架在二层楼面开始搭设，脚手架采用单立杆双排脚手架，共计六段。其中：第一段为二层楼面至六层楼面，悬挑四层，二层楼面设置挑梁，脚手架搭设高度4.5×4+1.2=19.2m；第二段为六层楼面至九层楼面，悬挑四层，六层楼面设置挑梁，脚手架搭设高度4.8+3.6×3+1.2=16.8m；第三段为九层楼面至十四层楼面，悬挑五层，九层楼面设置挑梁，搭设高度为3.6×5+1.2=19.2m；第四段为十四楼面至十九层楼面，悬挑五层，十四层楼面设置挑梁，搭设高度为3.6×5+1.2=19.2m；第五段为十九层楼面至二十三层楼面，悬挑四层，十九层楼面设置挑梁，搭设高度为3.6×4+1.2=15.6m；第六段为二十三层楼面至屋面构架，悬挑四层，二十三层楼面设置挑梁，搭设高度为3.6×4+1.2=15.6m。悬挑式脚手架以搭设高度最高的第一段作为研究对象（风荷载取值按最大高度考虑）。考虑到外墙装修的需要，第三～六段内排架距墙尺寸为500mm，第一、二段考虑脚手架材料的在上部使用，所以在裙房主体施工完成后拆除，因此内排架距墙尺寸为300mm。3、在裙房五层屋面靠近主楼南侧搭设与悬挑脚手架规格相同的单立杆双排脚手架，与第二段的悬挑脚手架相连，使悬挑外脚手
