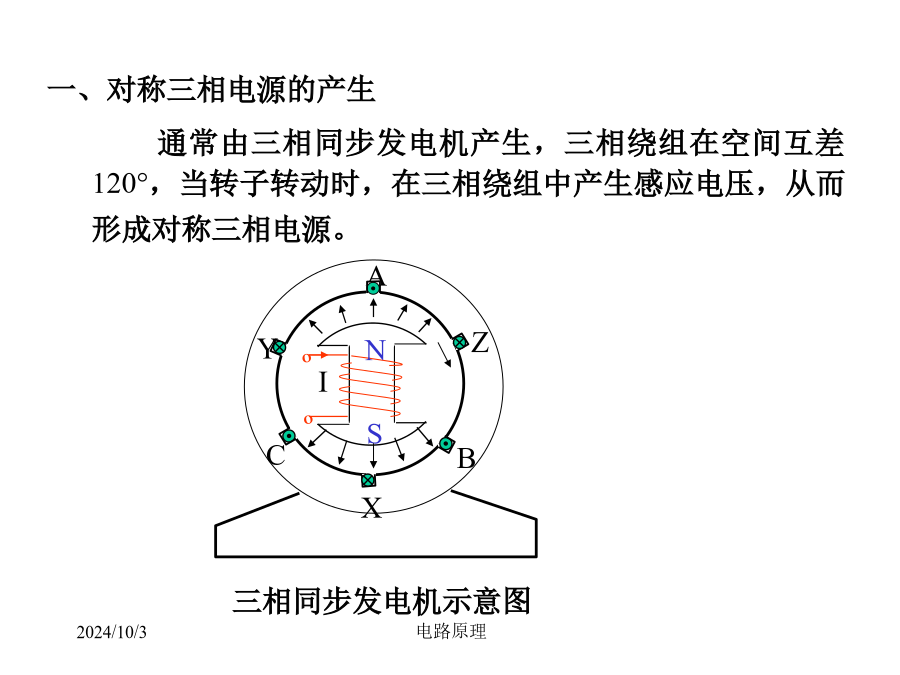

三相电路一、对称三相电源的产生1.瞬时值表达式3.相量表示正序(顺序,PositiveSequences):A—B—C—A三相制相对于单相制在发电、输电、用电方面有很多优点,主要有:二、对称三相电源的联接三角形联接(接,DeltaConnection):三个绕组始末端分别对应相接。④相电压(PhaseVoltages):每相电源(负载)的电压(1)Y接利用相量图得到相电压和线电压之间的关系:结论:对Y接法的对称三相电源把上面的相量图改画一下,相互间关系保持不变。这种相量图又称位形图。相量图与位形图的比较:(2)接
