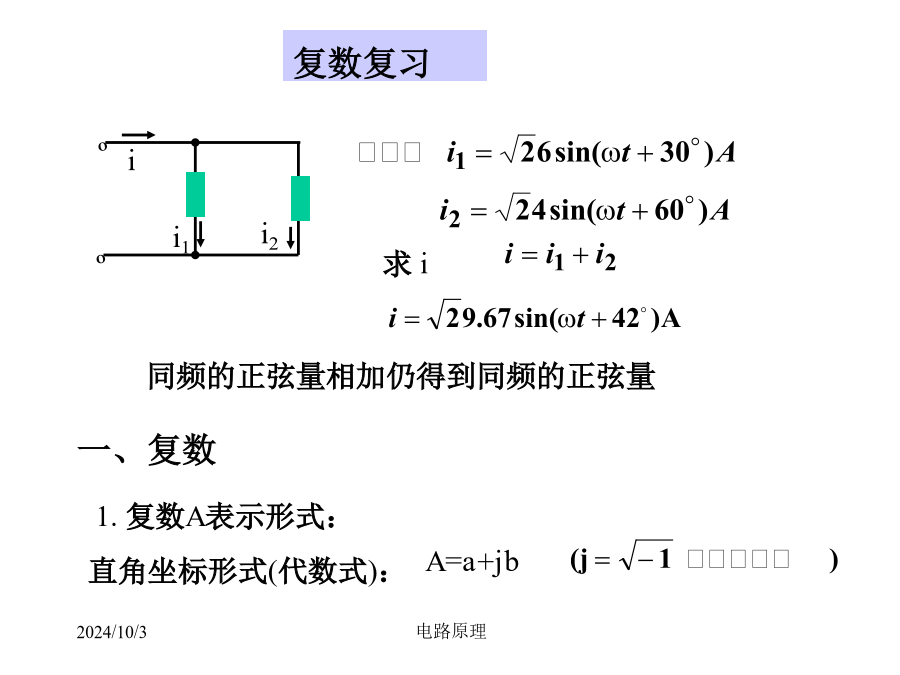

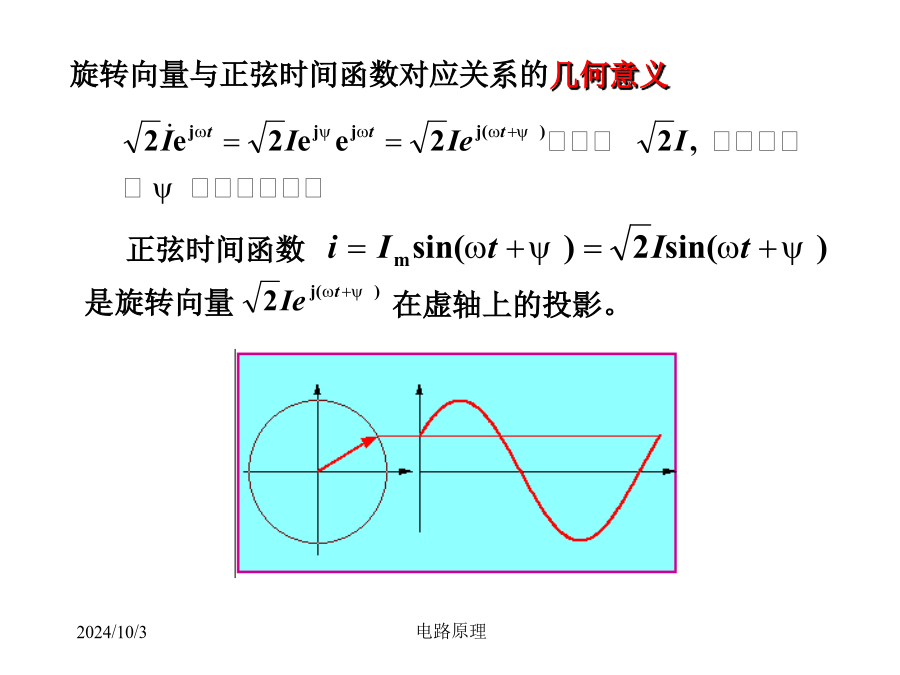

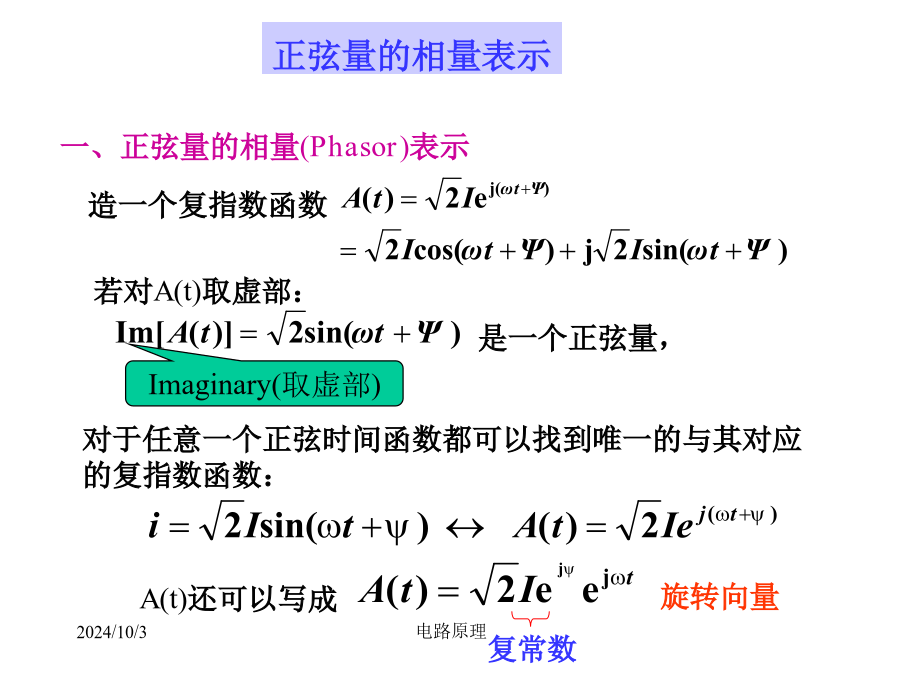

正弦电流电路的稳态分析复数复习A2.复数运算例计算(3)旋转因子:一、正弦量的相量(Phasor)表示相量旋转向量与正弦时间函数对应关系的几何意义解:相量图(PhasorDiagram)二、相量运算故同频的正弦量相加减运算就变成对应的相量相加减运算。Re2.正弦量的微分,积分运算三、相量法的应用小结
