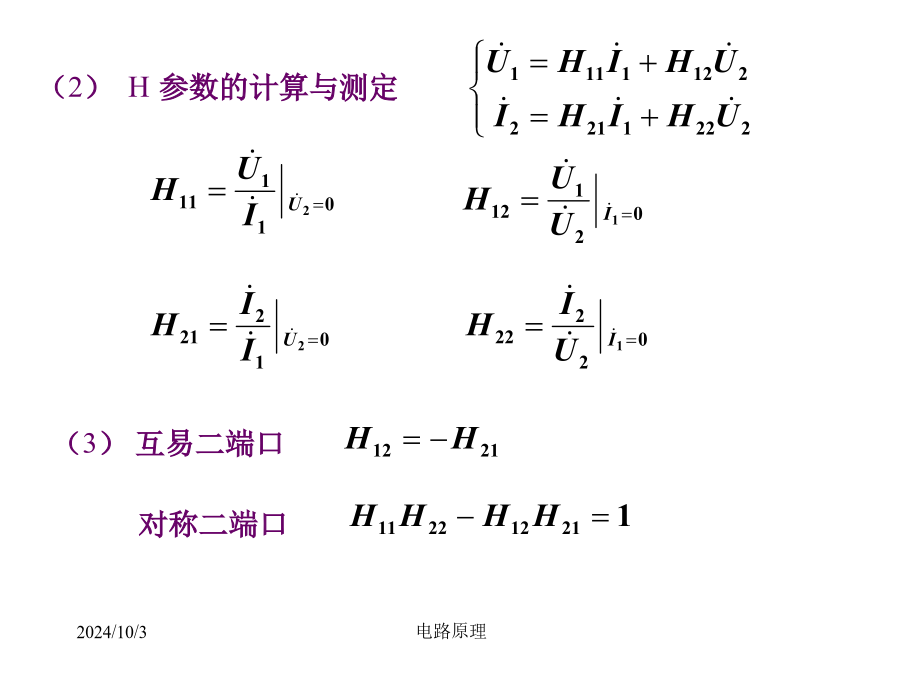

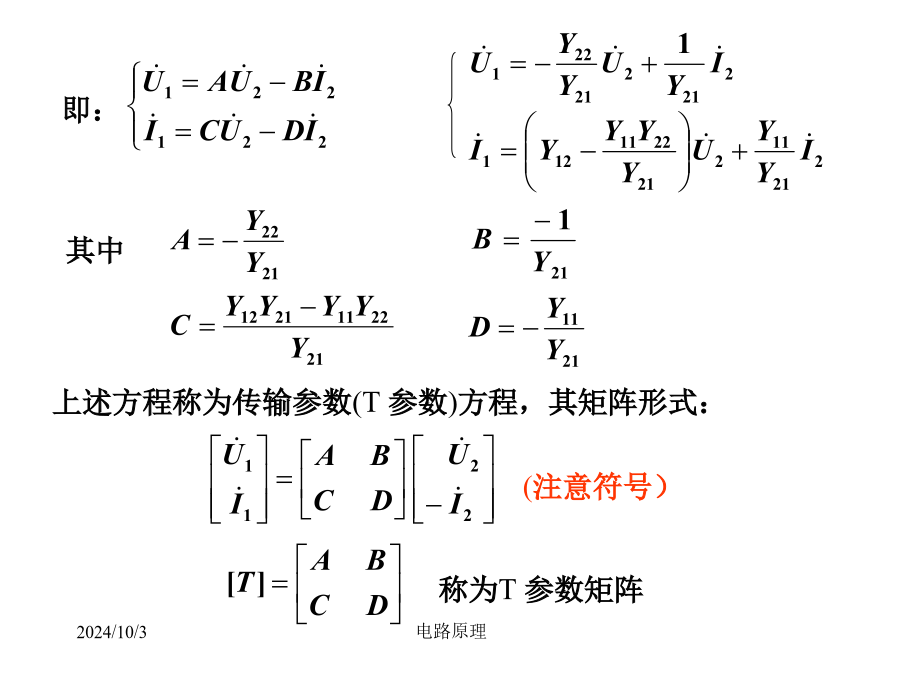

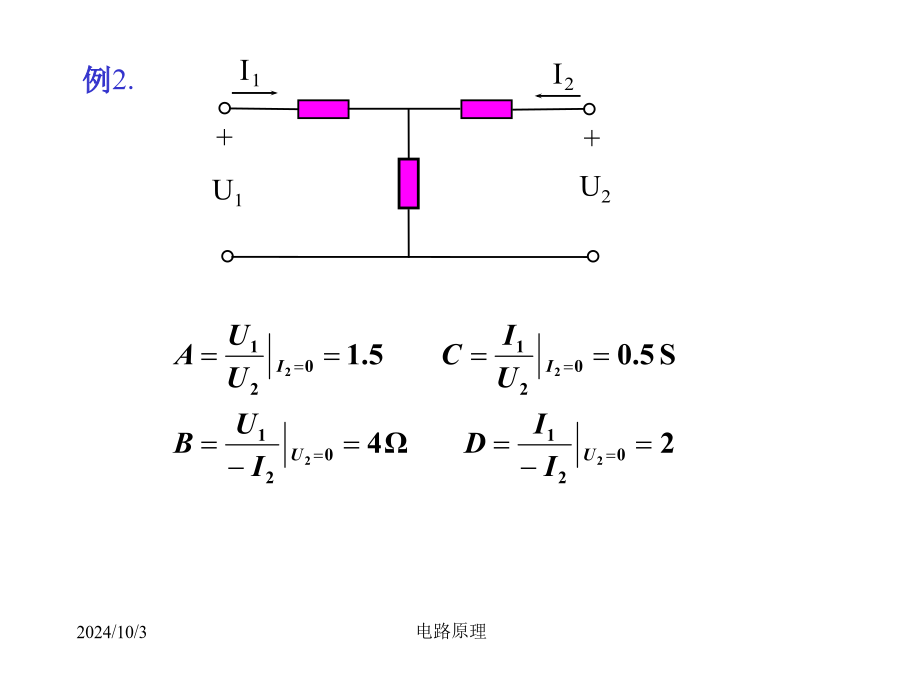

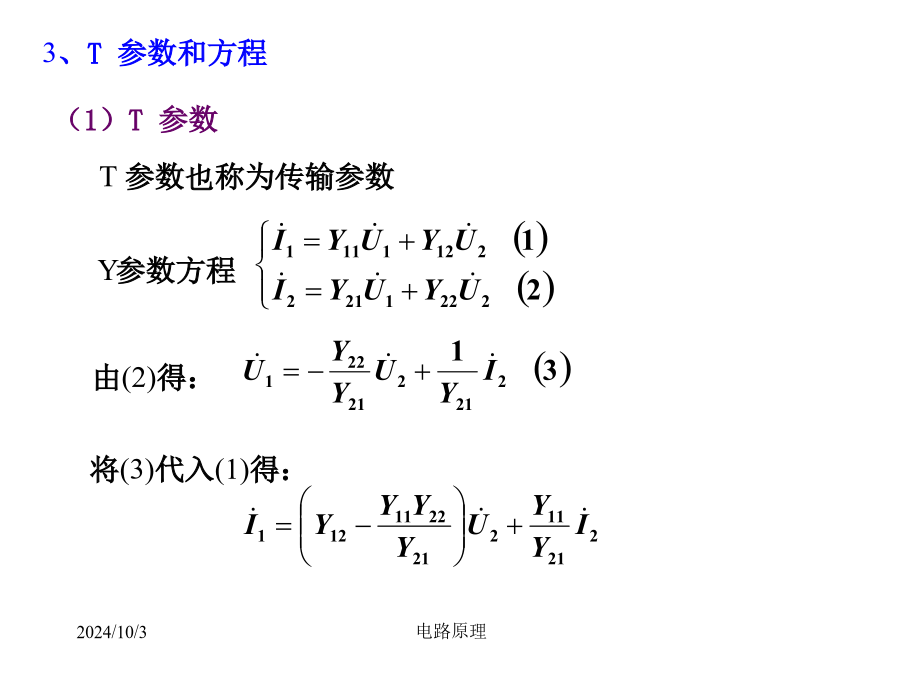

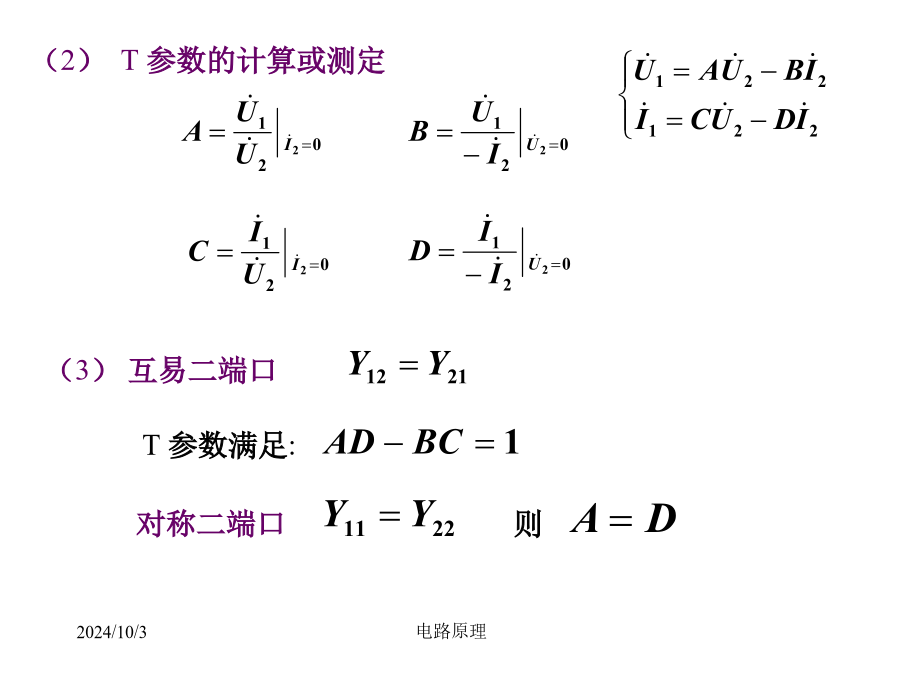

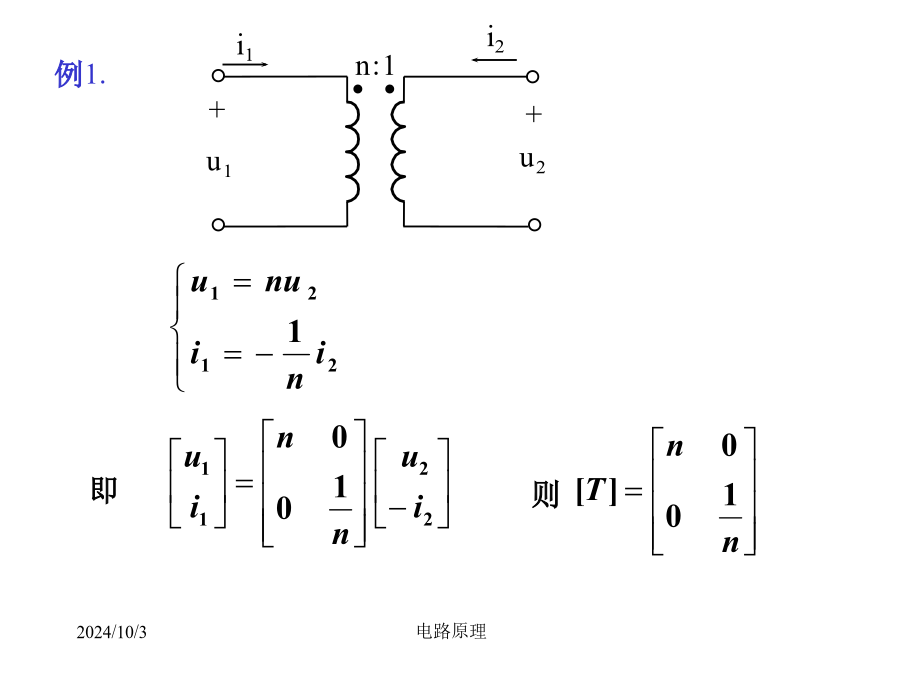

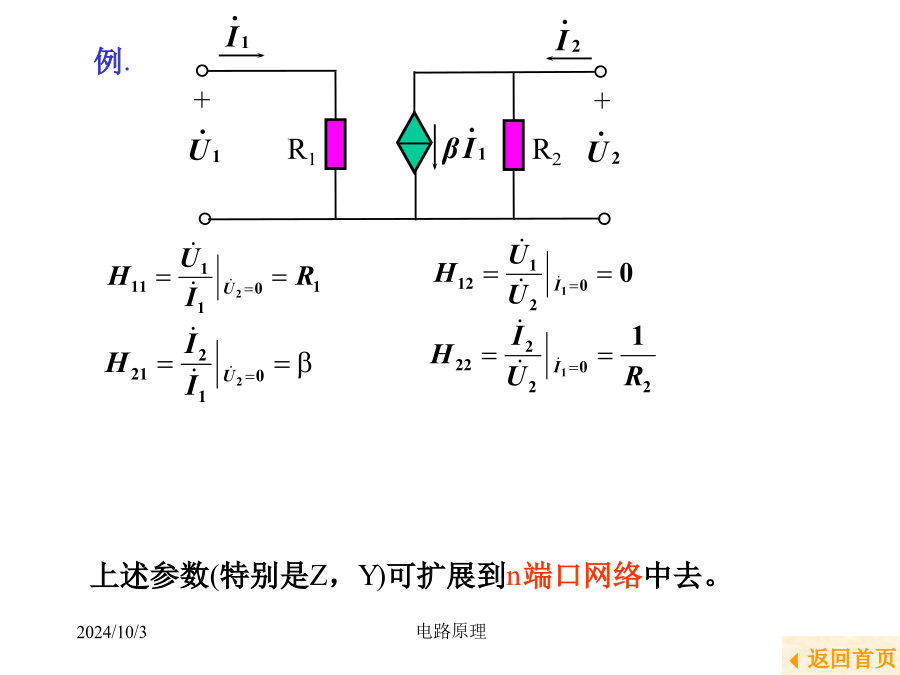

二端口网络1.Y参数和方程3、T参数和方程即:(2)T参数的计算或测定例1.+4、H参数和方程(2)H参数的计算与测定例.二端口的等效电路设其等效电路为型,它的Y参数应与上述给定的Y参数相同。注意:例1.若已知Y参数其中例.Z2
