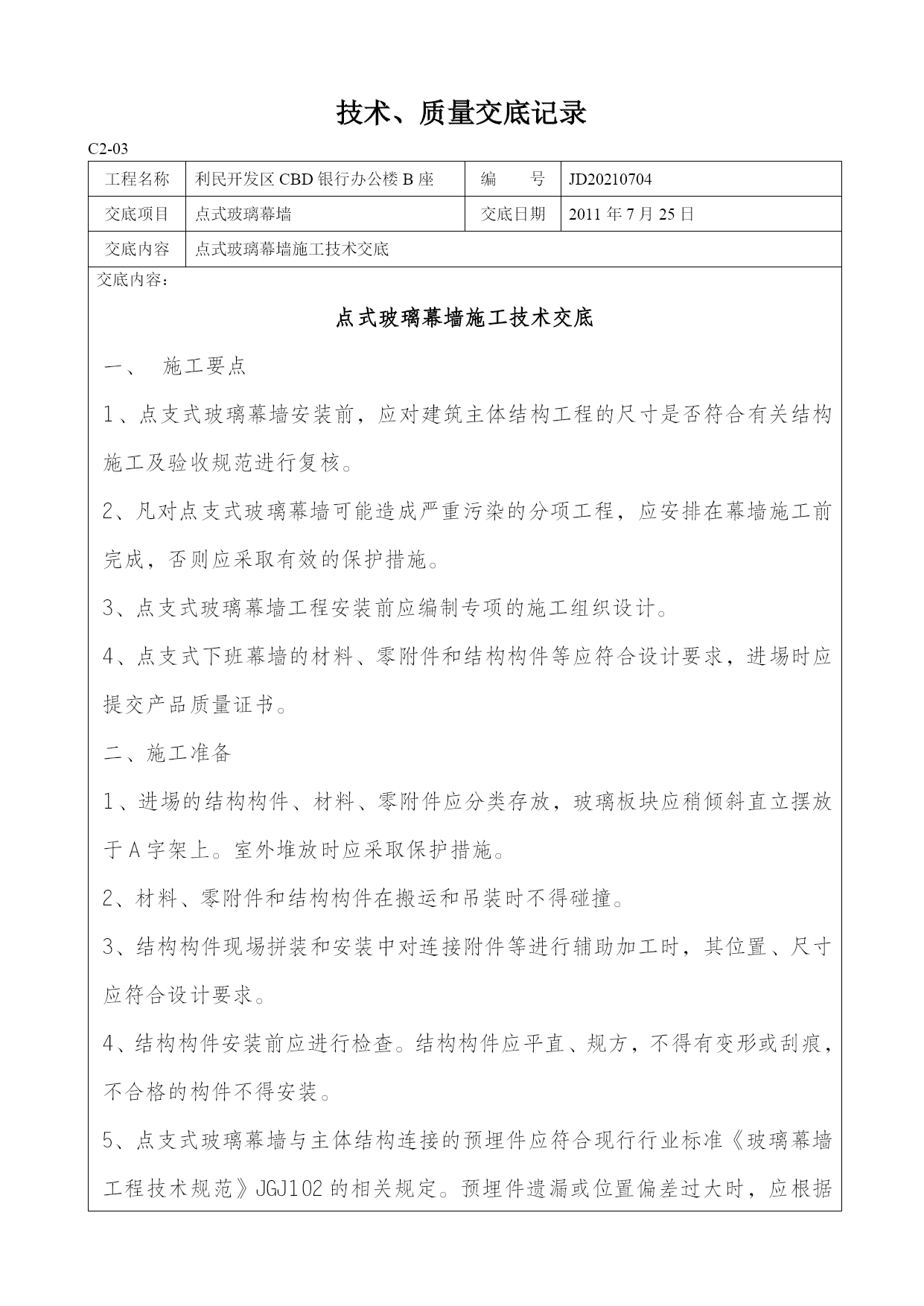

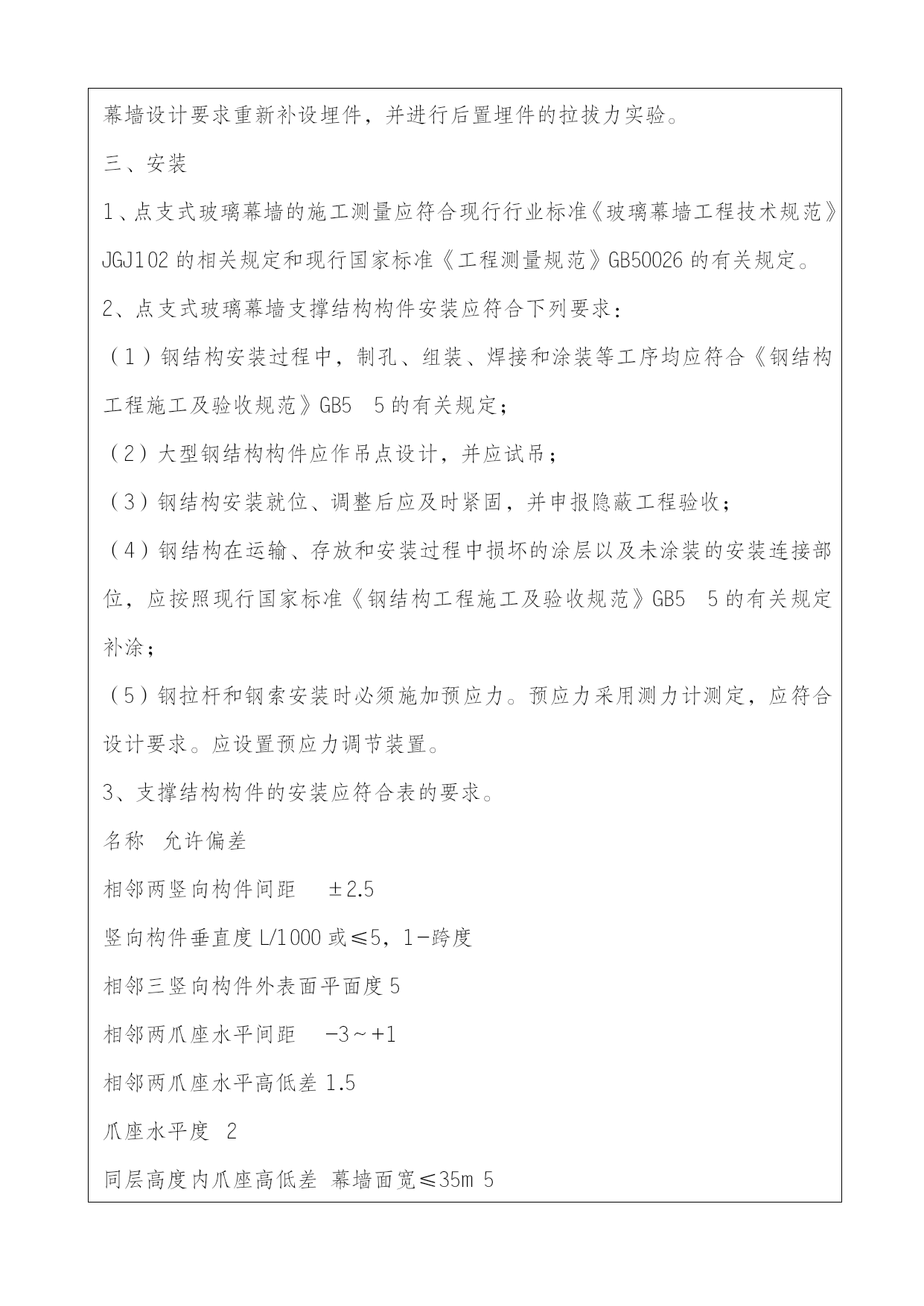

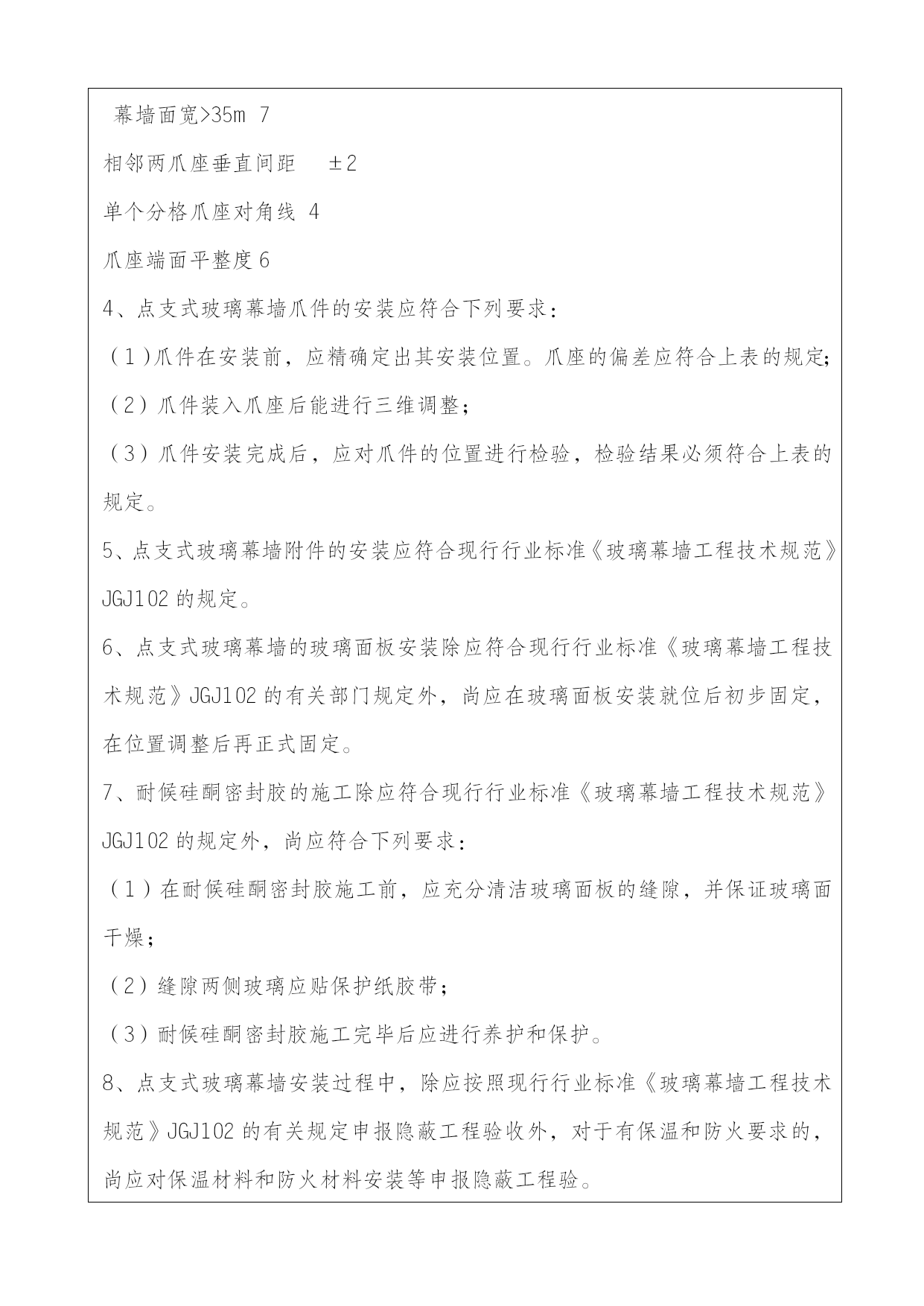

点式玻璃幕墙交底记录表最新文档(可以直接使用，可编辑最新文档，欢迎下载）技术、质量交底记录C2-03工程名称利民开发区CBD银行办公楼B座编号JD20210704交底项目点式玻璃幕墙交底日期2011年7月25日交底内容点式玻璃幕墙施工技术交底交底内容：点式玻璃幕墙施工技术交底施工要点1、点支式玻璃幕墙安装前，应对建筑主体结构工程的尺寸是否符合有关结构施工及验收规范进行复核。2、凡对点支式玻璃幕墙可能造成严重污染的分项工程，应安排在幕墙施工前完成，否则应采取有效的保护措施。3、点支式玻璃幕墙工程安装前应编制专项的施工组织设计。4、点支式下班幕墙的材料、零附件和结构构件等应符合设计要求，进埸时应提交产品质量证书。二、施工准备1、进埸的结构构件、材料、零附件应分类存放，玻璃板块应稍倾斜直立摆放于A字架上。室外堆放时应采取保护措施。2、材料、零附件和结构构件在搬运和吊装时不得碰撞。3、结构构件现埸拼装和安装中对连接附件等进行辅助加工时，其位置、尺寸应符合设计要求。4、结构构件安装前应进行检查。结构构件应平直、规方，不得有变形或刮痕，不合格的构件不得安装。5、点支式玻璃幕墙与主体结构连接的预埋件应符合现行行业标准《玻璃幕墙工程技术规范》JGJ102的相关规定。预埋件遗漏或位置偏差过大时，应根据幕墙设计要求重新补设埋件，并进行后置埋件的拉拔力实验。三、安装1、点支式玻璃幕墙的施工测量应符合现行行业标准《玻璃幕墙工程技术规范》JGJ102的相关规定和现行国家标准《工程测量规范》GB50026的有关规定。2、点支式玻璃幕墙支撑结构构件安装应符合下列要求：（1）钢结构安装过程中，制孔、组装、焊接和涂装等工序均应符合《钢结构工程施工及验收规范》GB55的有关规定；（2）大型钢结构构件应作吊点设计，并应试吊；（3）钢结构安装就位、调整后应及时紧固，并申报隐蔽工程验收；（4）钢结构在运输、存放和安装过程中损坏的涂层以及未涂装的安装连接部位，应按照现行国家标准《钢结构工程施工及验收规范》GB55的有关规定补涂；（5）钢拉杆和钢索安装时必须施加预应力。预应力采用测力计测定，应符合设计要求。应设置预应力调节装置。3、支撑结构构件的安装应符合表的要求。名称允许偏差相邻两竖向构件间距±2.5竖向构件垂直度L/1000或≤5，1-跨度相邻三竖向构件外表面平面度5相邻两爪座水平间距-3～+1相邻两爪座水平高低差1.5爪座水平度2同层高度内爪座高低差幕墙面宽≤35m5幕墙面宽>35m7相邻两爪座垂直间距±2单个分格爪座对角线4爪座端面平整度64、点支式玻璃幕墙爪件的安装应符合下列要求：（1）爪件在安装前，应精确定出其安装位置。爪座的偏差应符合上表的规定；（2）爪件装入爪座后能进行三维调整；（3）爪件安装完成后，应对爪件的位置进行检验，检验结果必须符合上表的规定。5、点支式玻璃幕墙附件的安装应符合现行行业标准《玻璃幕墙工程技术规范》JGJ102的规定。6、点支式玻璃幕墙的玻璃面板安装除应符合现行行业标准《玻璃幕墙工程技术规范》JGJ102的有关部门规定外，尚应在玻璃面板安装就位后初步固定，在位置调整后再正式固定。7、耐候硅酮密封胶的施工除应符合现行行业标准《玻璃幕墙工程技术规范》JGJ102的规定外，尚应符合下列要求：（1）在耐候硅酮密封胶施工前，应充分清洁玻璃面板的缝隙，并保证玻璃面干燥；（2）缝隙两侧玻璃应贴保护纸胶带；（3）耐候硅酮密封胶施工完毕后应进行养护和保护。8、点支式玻璃幕墙安装过程中，除应按照现行行业标准《玻璃幕墙工程技术规范》JGJ102的有关规定申报隐蔽工程验收外，对于有保温和防火要求的，尚应对保温材料和防火材料安装等申报隐蔽工程验。四、安全措施1、点支式玻璃幕墙安装的安全措施应符合现行行业标准《玻璃幕墙工程技术规范》JGJ102的有关规定。2、点支式玻璃幕墙安装前应对作业人员进行安全技术交底。3、点支式玻璃幕墙工程吊装与玻璃安装期间应设置警戒范围，应进行试吊装，可行后正式吊装。技术交底会签栏日期：年月日技术负责人交底人接受交底班组分部分项工程名称接受交底人签名：表C5-1隐蔽工程检查记录（通用）工程名称X项目编号隐检项目玻璃幕墙避雷安装隐检日期年月日隐检部位1-5层B—D轴交7—8轴旋转楼梯间轴线±0。0m-23。4m标高隐检依据：施工图号建筑设计总说明、幕墙深化设计施工图，设计变更/洽商/技术核定单(编号设计变更通知单001号、工作联系单SG—060、工程联系单HNEJ-TJ—063）及有关国家现行标准等。主要材料名称及规格/型号:钢龙骨、扁钢5＊40（mm)、25㎡铜导线隐检内容：幕墙避雷所需各种材料的质量、数量、规格符合设计及施工要求；采用5mm*40mm扁钢与主体结构
