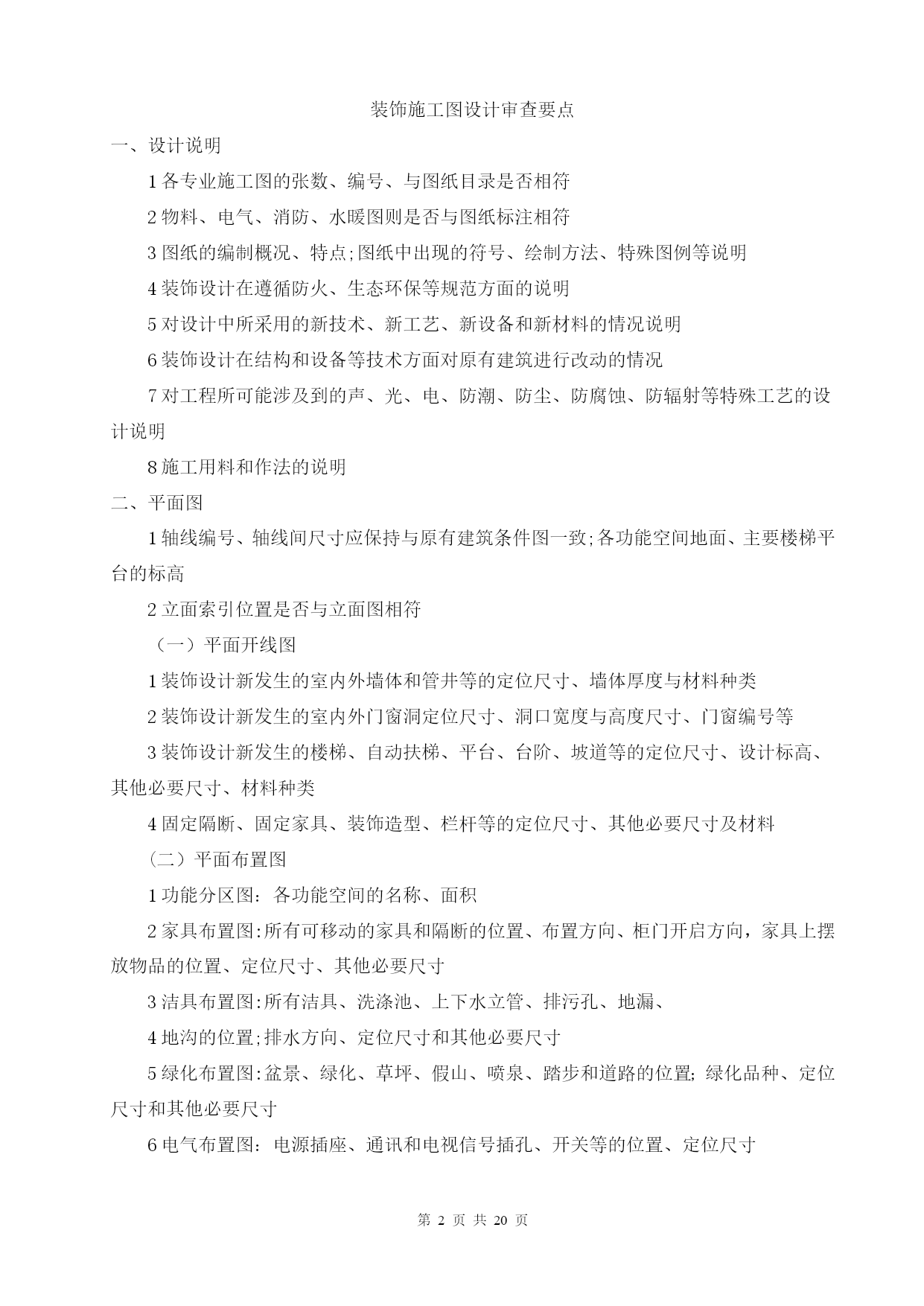

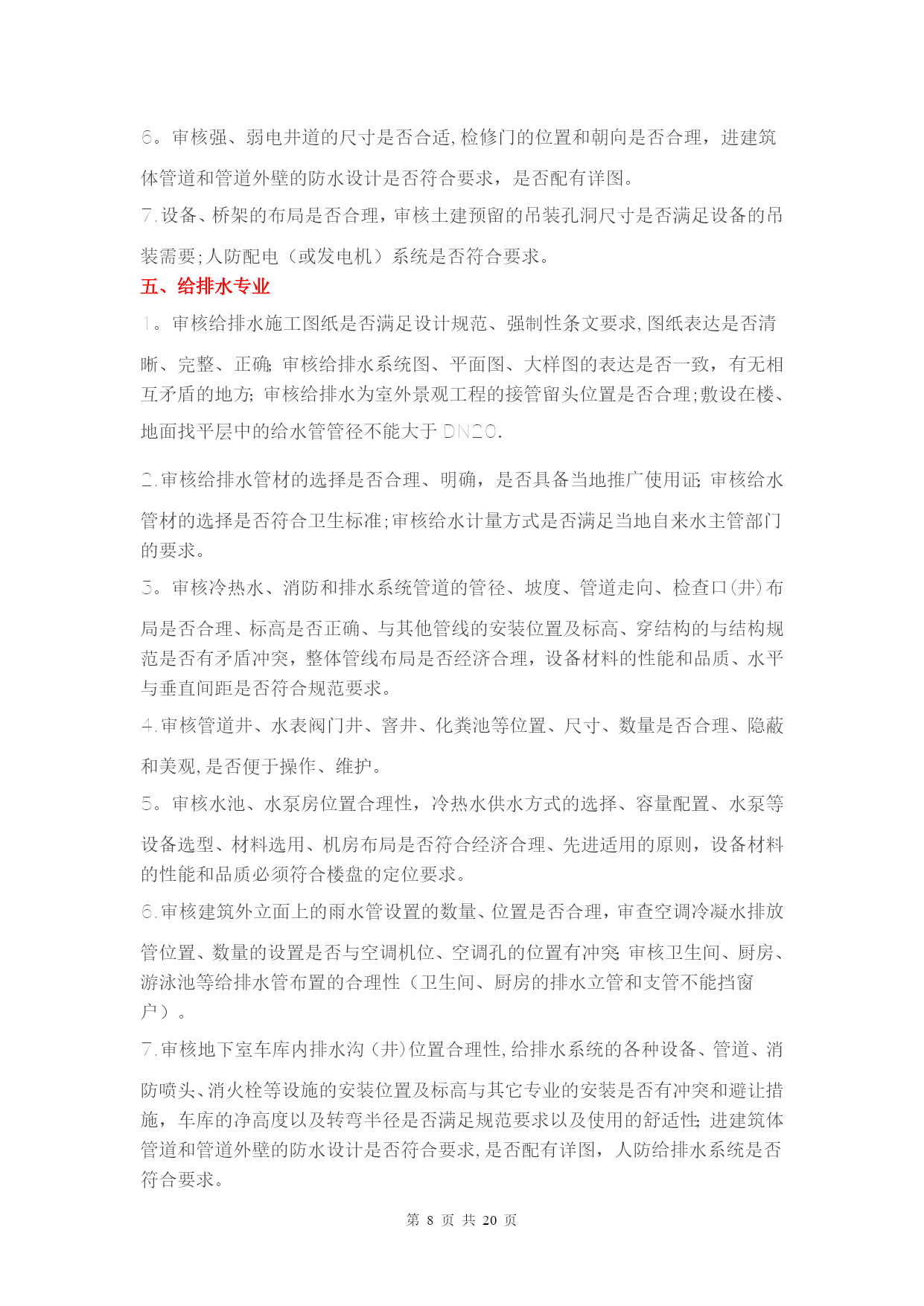

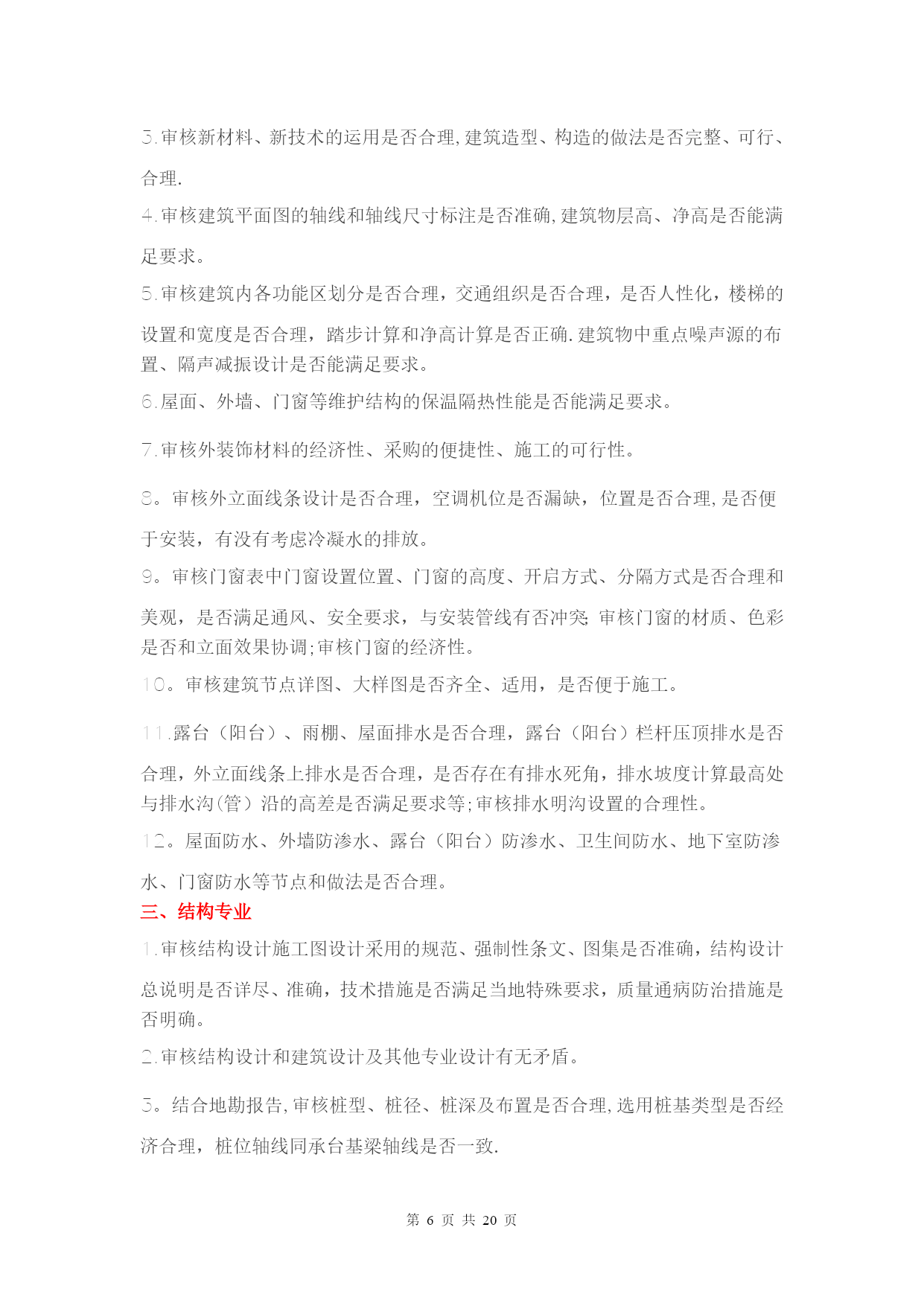

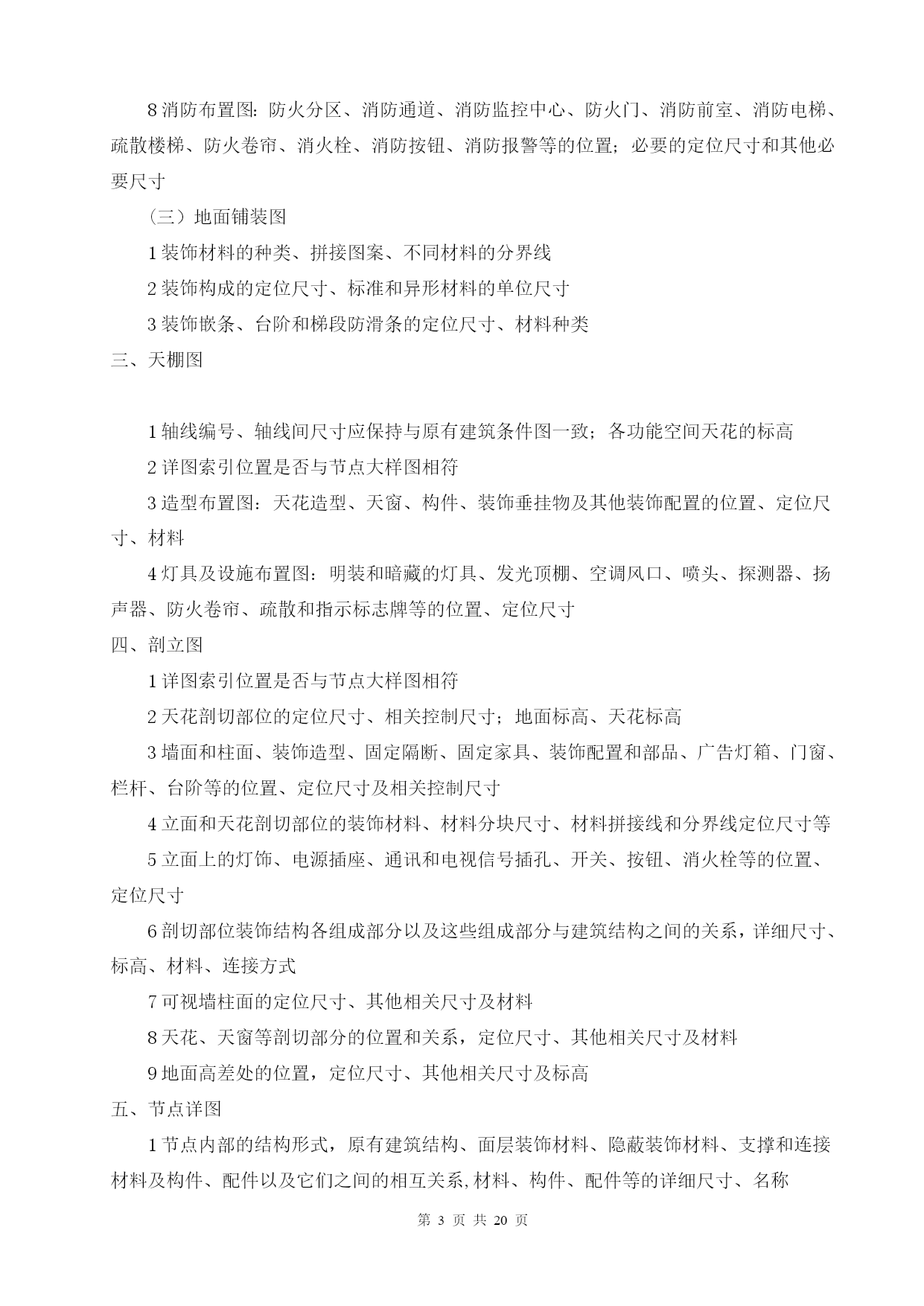

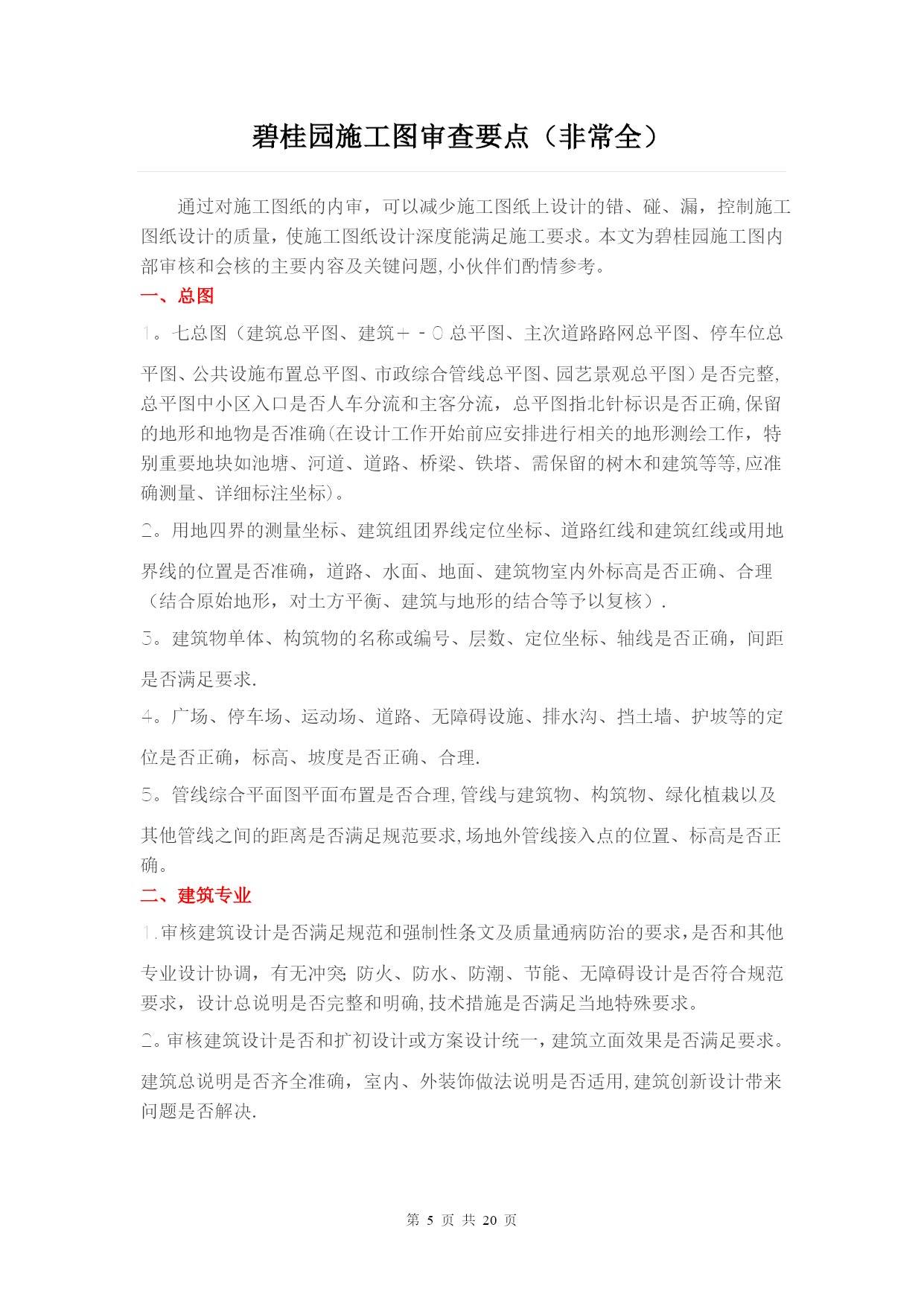

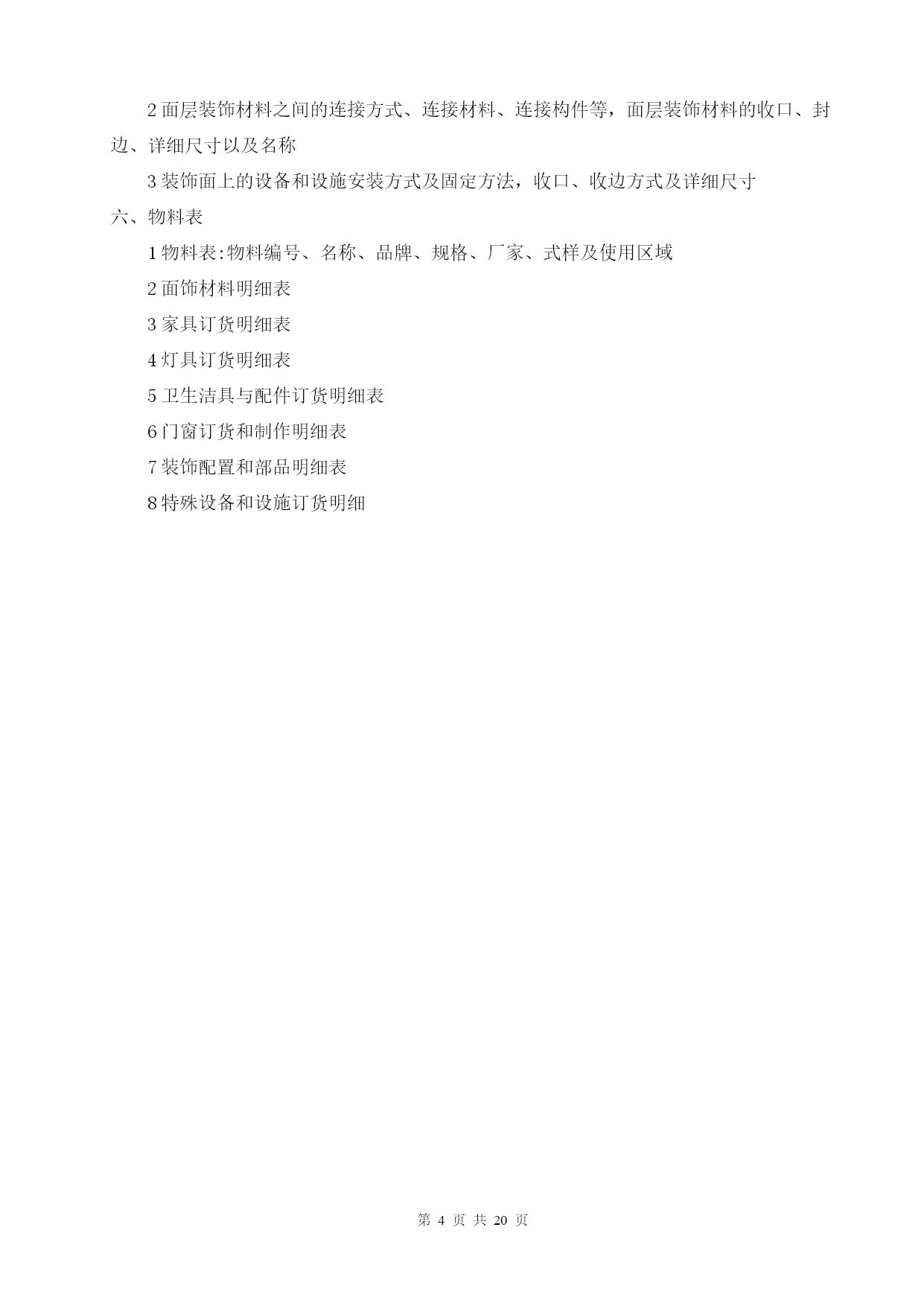

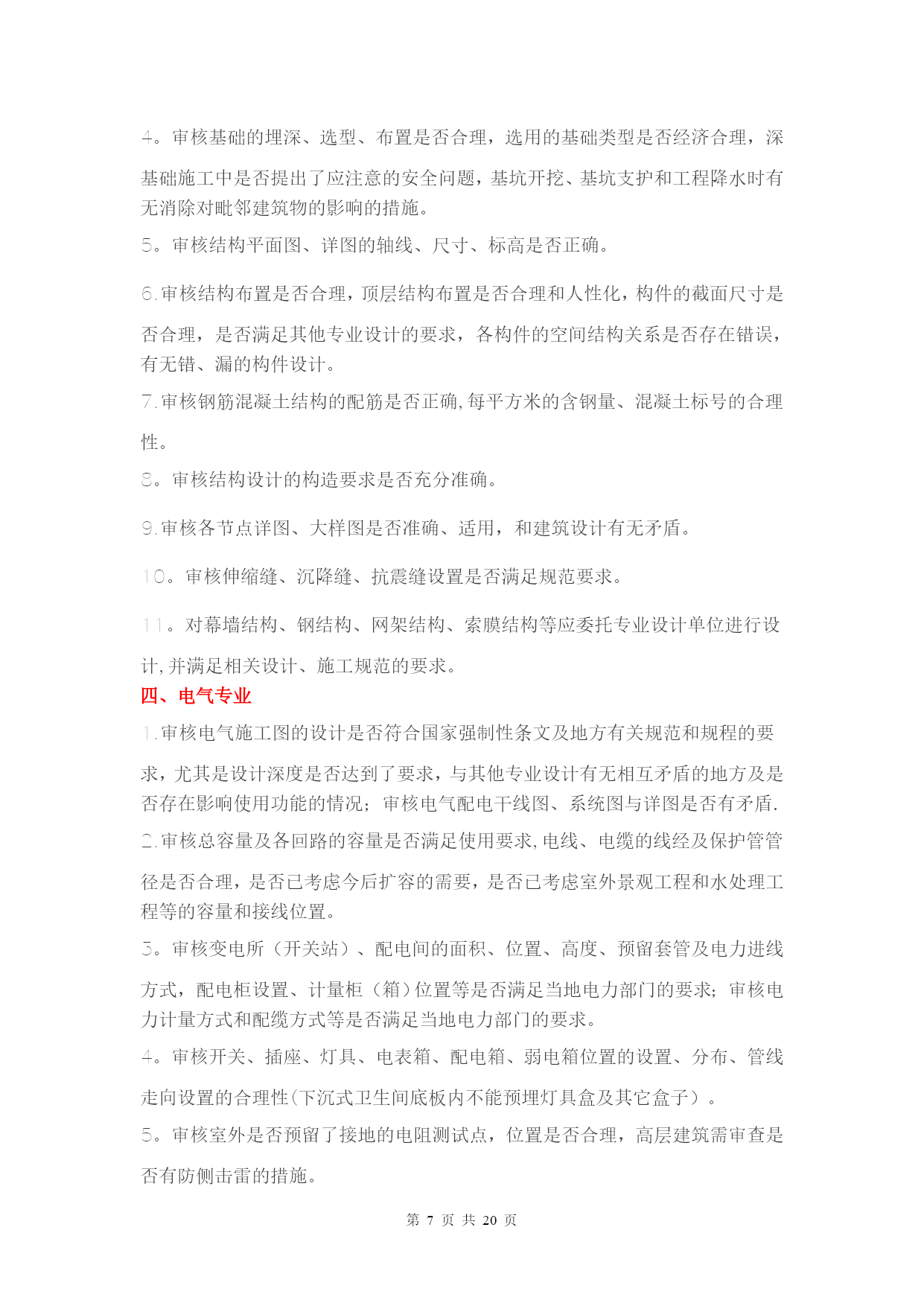

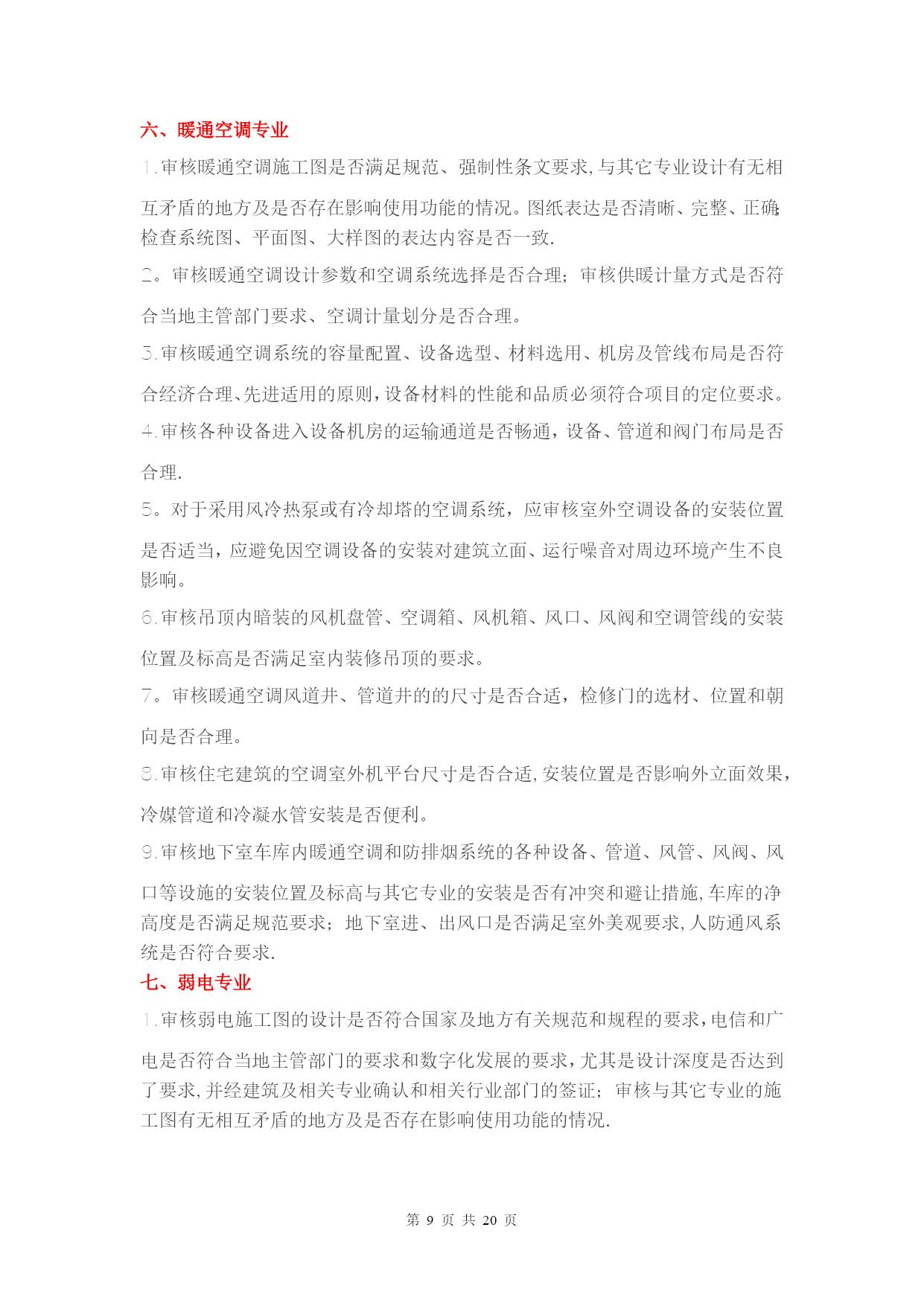

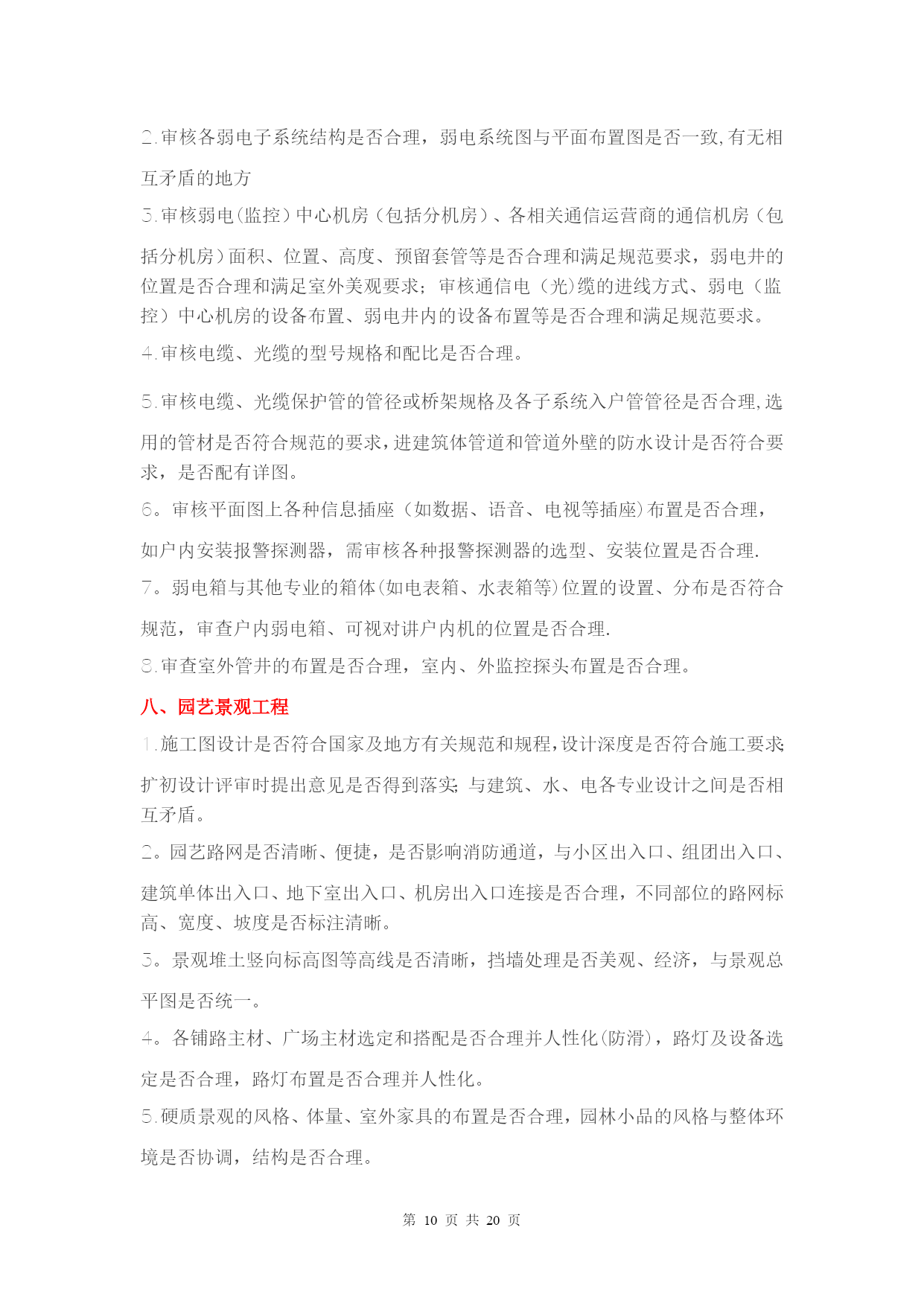

第页共NUMPAGES20页装饰装修施工图审查要点【实用文档】doc文档可直接使用可编辑，欢迎下载装饰施工图设计审查要点一、设计说明1各专业施工图的张数、编号、与图纸目录是否相符2物料、电气、消防、水暖图则是否与图纸标注相符3图纸的编制概况、特点;图纸中出现的符号、绘制方法、特殊图例等说明4装饰设计在遵循防火、生态环保等规范方面的说明5对设计中所采用的新技术、新工艺、新设备和新材料的情况说明6装饰设计在结构和设备等技术方面对原有建筑进行改动的情况7对工程所可能涉及到的声、光、电、防潮、防尘、防腐蚀、防辐射等特殊工艺的设计说明8施工用料和作法的说明二、平面图1轴线编号、轴线间尺寸应保持与原有建筑条件图一致;各功能空间地面、主要楼梯平台的标高2立面索引位置是否与立面图相符（一）平面开线图1装饰设计新发生的室内外墙体和管井等的定位尺寸、墙体厚度与材料种类2装饰设计新发生的室内外门窗洞定位尺寸、洞口宽度与高度尺寸、门窗编号等3装饰设计新发生的楼梯、自动扶梯、平台、台阶、坡道等的定位尺寸、设计标高、其他必要尺寸、材料种类4固定隔断、固定家具、装饰造型、栏杆等的定位尺寸、其他必要尺寸及材料(二）平面布置图1功能分区图：各功能空间的名称、面积2家具布置图:所有可移动的家具和隔断的位置、布置方向、柜门开启方向，家具上摆放物品的位置、定位尺寸、其他必要尺寸3洁具布置图:所有洁具、洗涤池、上下水立管、排污孔、地漏、4地沟的位置;排水方向、定位尺寸和其他必要尺寸5绿化布置图:盆景、绿化、草坪、假山、喷泉、踏步和道路的位置；绿化品种、定位尺寸和其他必要尺寸6电气布置图：电源插座、通讯和电视信号插孔、开关等的位置、定位尺寸8消防布置图：防火分区、消防通道、消防监控中心、防火门、消防前室、消防电梯、疏散楼梯、防火卷帘、消火栓、消防按钮、消防报警等的位置；必要的定位尺寸和其他必要尺寸(三）地面铺装图1装饰材料的种类、拼接图案、不同材料的分界线2装饰构成的定位尺寸、标准和异形材料的单位尺寸3装饰嵌条、台阶和梯段防滑条的定位尺寸、材料种类三、天棚图1轴线编号、轴线间尺寸应保持与原有建筑条件图一致；各功能空间天花的标高2详图索引位置是否与节点大样图相符3造型布置图：天花造型、天窗、构件、装饰垂挂物及其他装饰配置的位置、定位尺寸、材料4灯具及设施布置图：明装和暗藏的灯具、发光顶棚、空调风口、喷头、探测器、扬声器、防火卷帘、疏散和指示标志牌等的位置、定位尺寸四、剖立图1详图索引位置是否与节点大样图相符2天花剖切部位的定位尺寸、相关控制尺寸；地面标高、天花标高3墙面和柱面、装饰造型、固定隔断、固定家具、装饰配置和部品、广告灯箱、门窗、栏杆、台阶等的位置、定位尺寸及相关控制尺寸4立面和天花剖切部位的装饰材料、材料分块尺寸、材料拼接线和分界线定位尺寸等5立面上的灯饰、电源插座、通讯和电视信号插孔、开关、按钮、消火栓等的位置、定位尺寸6剖切部位装饰结构各组成部分以及这些组成部分与建筑结构之间的关系，详细尺寸、标高、材料、连接方式7可视墙柱面的定位尺寸、其他相关尺寸及材料8天花、天窗等剖切部分的位置和关系，定位尺寸、其他相关尺寸及材料9地面高差处的位置，定位尺寸、其他相关尺寸及标高五、节点详图1节点内部的结构形式，原有建筑结构、面层装饰材料、隐蔽装饰材料、支撑和连接材料及构件、配件以及它们之间的相互关系,材料、构件、配件等的详细尺寸、名称2面层装饰材料之间的连接方式、连接材料、连接构件等，面层装饰材料的收口、封边、详细尺寸以及名称3装饰面上的设备和设施安装方式及固定方法，收口、收边方式及详细尺寸六、物料表1物料表:物料编号、名称、品牌、规格、厂家、式样及使用区域2面饰材料明细表3家具订货明细表4灯具订货明细表5卫生洁具与配件订货明细表6门窗订货和制作明细表7装饰配置和部品明细表8特殊设备和设施订货明细碧桂园施工图审查要点（非常全）通过对施工图纸的内审，可以减少施工图纸上设计的错、碰、漏，控制施工图纸设计的质量，使施工图纸设计深度能满足施工要求。本文为碧桂园施工图内部审核和会核的主要内容及关键问题,小伙伴们酌情参考。一、总图1。七总图（建筑总平图、建筑+‐0总平图、主次道路路网总平图、停车位总平图、公共设施布置总平图、市政综合管线总平图、园艺景观总平图）是否完整,总平图中小区入口是否人车分流和主客分流，总平图指北针标识是否正确,保留的地形和地物是否准确(在设计工作开始前应安排进行相关的地形测绘工作，特别重要地块如池塘、河道、道路、桥梁、铁塔、需保留的树木和建筑等等,应准确测量、详细标注坐标)。2。用地四界的测量坐标、建筑组团界线定位坐标、道
