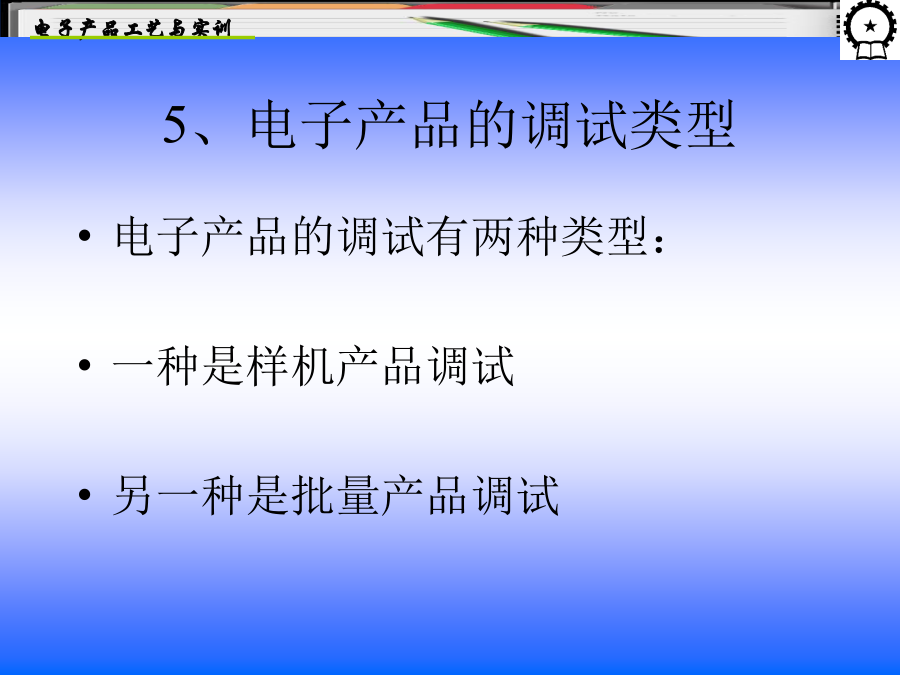

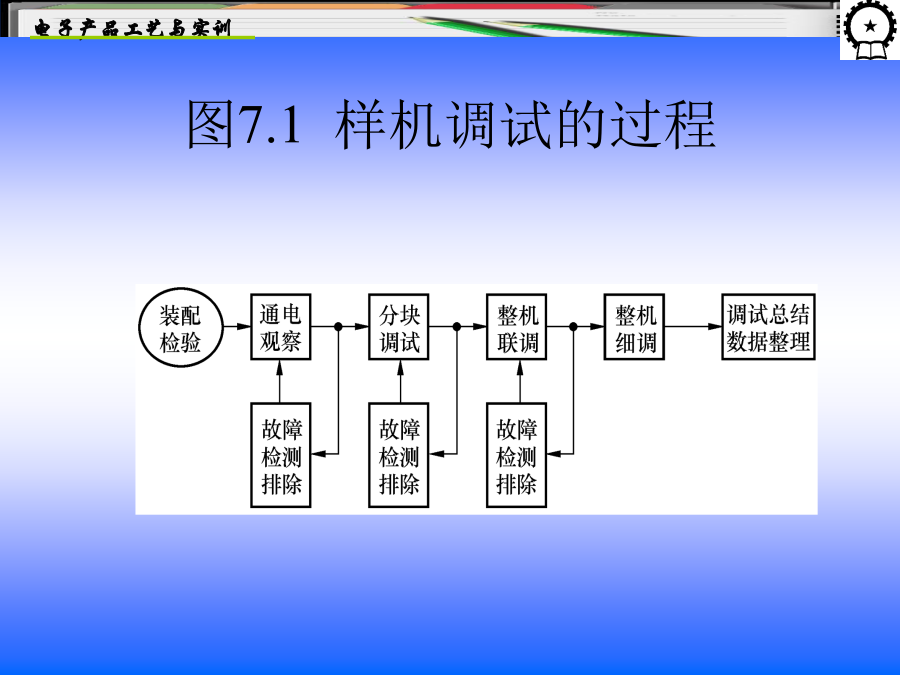

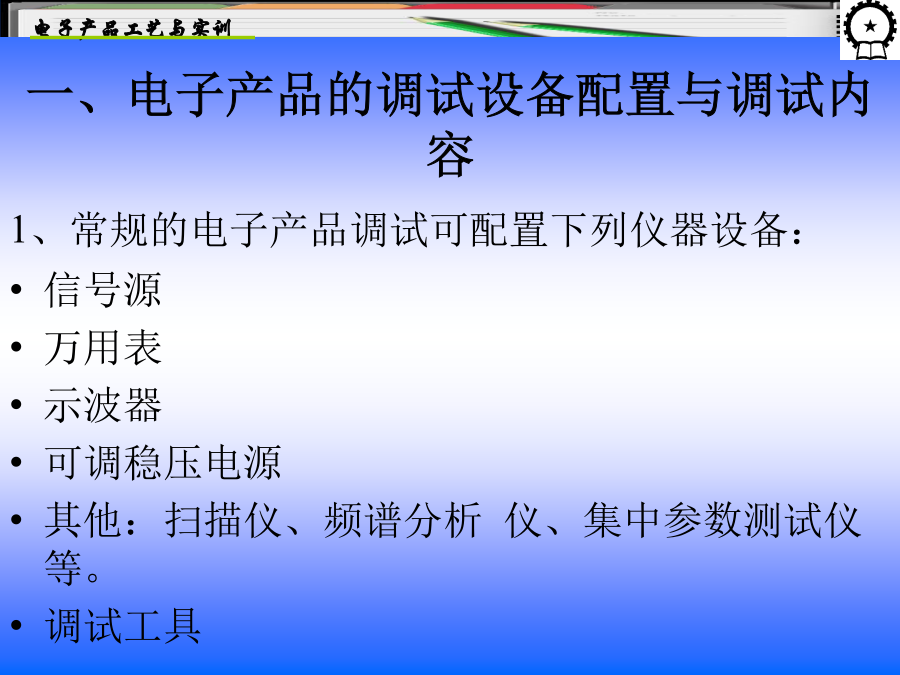

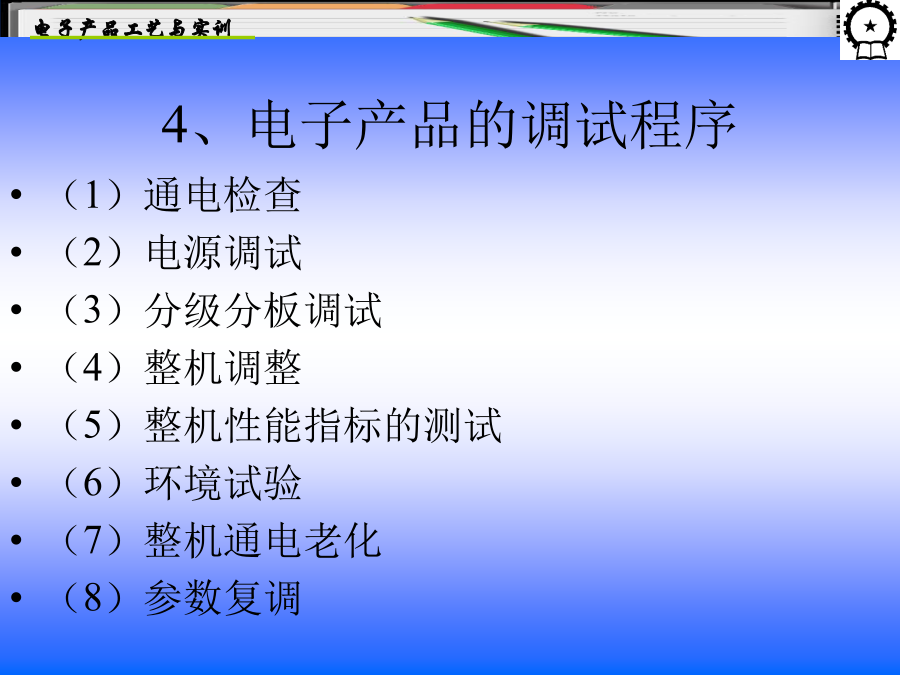

项目7电子产品的调试工艺目录7.1电子产品的调试内容与设备一、电子产品的调试设备配置与调试内容2、特定电子产品所需要的检测仪器3、电子产品的调试内容4、电子产品的调试程序5、电子产品的调试类型图7.1样机调试的过程样机产品调试批量产品调试的过程如图7.2所示。二、电子产品样机的调试工作1.样机调试工作的技术准备2.样机调试工作的条件准备3.在样机调试工作中要确认测试点和需调整元器件4.样机调试工作的调试要点图7.3调压器的接法图7.4使用隔离变压器(a)错误接法(b)正确接法三、电子产品批量生产的调试工作1.批量产品调试的特点2.产品调试工艺文件的内容(1)调试方案的制定(2).制订调试方案的基本原则7.2电子产品的检测方法一、观察法设备通电时的观察二、测量电阻法采用“测量电阻法”时,要注意:三、测量电压法四、替代法五、波形观察法六、信号注入法7.3电子产品的调整方法一、电路静态工作点的调整1.晶体管静态工作点的调整2.集成电路静态的调整二、动态特性调整1.波形的观察与测试频率特性的测量方法3.瞬态过程的观测如图7.9所示为方波信号通过放大器后的波形,图7.9(a)为正常波形;图7.9(b)表示高频响应不够宽;图7.9(c)表示低频增益不足;图7.9(d)表示低频响应不足。7.4实际电子产品的调试一、收音机电路的组成收音机电路的组成1.输入电路2.变频电路3.中频放大电路4.检波电路5.自动增益控制电路AGC6.音频放大电路二、收音机电路的调试1.各级静态工作点的调整2.中频特性的调试②用中频图示仪进行调试的方法,这是目前广泛使用的一种方法,如图7.12所示。中频图示仪输出的扫频信号加到收音机的输入天线,调整中周(由后向前反复调整),使荧光屏上出现符合要求的中频谐振曲线为止。③频率范围的调试。以中波段收音机的调试为例,其调试内容是把中波段频率(一般为535~1605kHZ)调整在515~1640kHz范围并保持一定的余量。调试方法如下:调试连接图如图7.13所示,通电后,把双联电容器全部旋入,指针应在刻度盘的起始点。然后将高频发生器调到515kHz,用无感调节杆调振荡线圈的磁芯,使毫伏表读数达到最大。再将高频发生器调到1640kHz,把双联电容器全部旋出,用无感调节杆调并联在振荡连上的补偿电容C5,使毫伏表的读数达到最大。如此反复调整几次,直到频率范围调准为止。④统调。统调是通过调节双连电容使振荡回路与输入回路的频率差值保持在465kHZ,一般在中波段的统调点通常取三个,称为三点统调,但实际上只要在频率范围的两端:600KHz和1500KHz处实现跟踪,则中间的一点就会自动实现跟踪。⑤检验跟踪点。检验跟踪点是用测试棒来鉴别统调是否准确。测试棒(又叫铜铁棒)是一根绝缘棒,一端装有铜环(或铜板、铜棒)作为铜头,另一端装一小段磁棒作为铁头。检验方法是:先使收音机的指针放在统调位置上,并应准确调谐信号频率,使输出最大,再用测试棒分别依次测试。例如测试600kHz时,先将测试棒的铜头靠近磁性天线,如输出增大,表示原来天线线圈的电感偏大,输入电路的谐振频率偏低,应将天线线圈沿磁棒由里向外移动;再用铁头靠近磁性天线,如输出增大,表示原来天线线圈的电感偏小,输入电路的谐振频率偏高,应将天线线圈向磁棒中心移动。如此反复调整,直到测试棒的两头分别靠近磁性天线时,输出都有所下降,就表明输入电路的谐振频率正好谐振在外来的信号频率上,达到了最好的跟踪。本章小节
