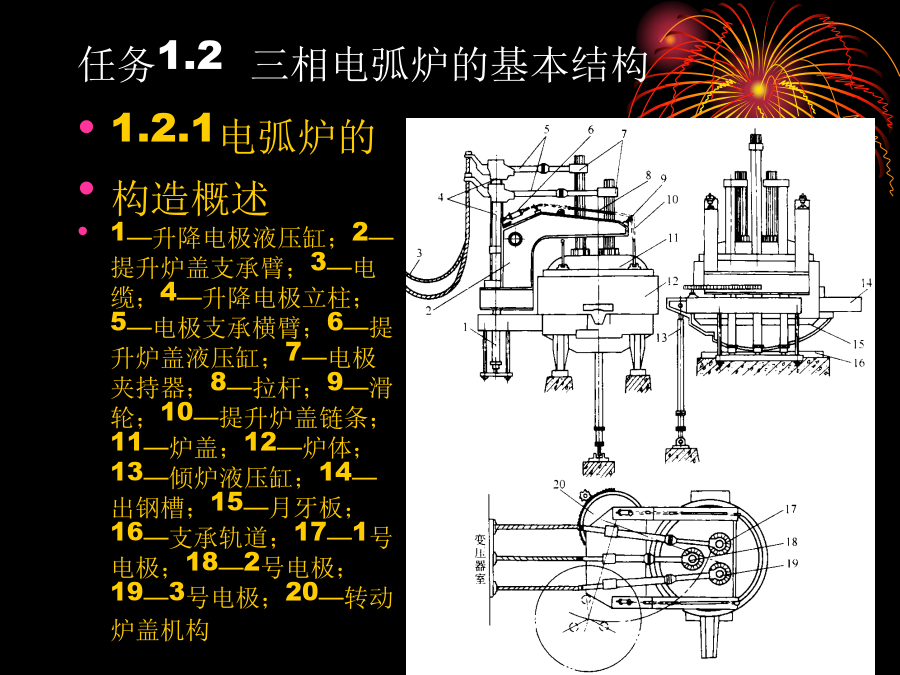

铸钢合金的熔炼——电弧炉炼钢铸钢合金的熔炼——电弧炉炼钢铸钢合金的熔炼——电弧炉炼钢铸钢合金的熔炼——电弧炉炼钢铸钢合金的熔炼——电弧炉炼钢铸钢合金的熔炼——电弧炉炼钢任务1.1电弧炉炼钢的工作原理任务1.2三相电弧炉的基本结构1.2.2电弧炉的各个构件的具体结构1.2.2.1炉体的金属构件①炉壳1.2.2.1炉体的金属构件①炉壳1.2.2.1炉体的金属构件①炉壳1.2.2.1炉体的金属构件②炉门②炉门炉门坎固定在炉壳上，作为出渣用。一般把炉门坎做成斜坡，炉衬厚度增加，强度增加，防止漏钢事故的发生。②炉门气动炉门升降机构如图1-7所示。炉门盖悬挂在链轮上，压缩空气通入气缸带动链轮传动而打开炉门，在关闭时将压缩空气放出，炉门依自重下降。1.2.2.1炉体的金属构件③出钢槽1.2.2.2炉盖圈我们知道，炉盖圈上留有均布的三个电极孔，电极孔的直径比电极直径大40～50㎜，这么大的间隙需用电极密封圈来密封。电极密封圈的作用：①避免高温炉气的外逸，减少了热损失。②避免了电极密封圈上部的电极剧烈被氧化而易折断，降低了原材料的消耗。③电极密封圈通水冷却了电极孔周围的炉盖，提高了炉盖的使用寿命。电极、电极密封圈与炉盖圈常见组成形式如图1-9所示。现介绍电极密封圈的两种形式：环形水箱式和蛇形管式，如图1-10所示。1.2.2.3电极夹持机构与电极升降装置电弧炉在炼钢过程中要经常补偿电极的耗损和调整电弧的长度，因此，要用电极夹持机构来夹持电极，并对电极的升降实现自动控制。①电极夹持机构电极夹头固定在横臂上。横臂一般由型钢或钢板焊成矩形断面梁，梁上设有加强筋。横臂上安置与夹头相连的导电铜管，铜管内通水冷却。横臂作为支持用的机械结构部分，应与电极夹头、导电铜管之间有很好的绝缘。导电铜管与支持的机械结构之间应有足够的距离。大型电弧炉的横臂是用无磁性钢做成的，避免了横臂机械结构产生涡流发热。同时，横臂的结构还应保证电极和夹头的位置在水平方向能做一定的调整。图1-11气动弹簧顶针式夹持器示意图1—夹头；2—电极；3—压块；4—顶杆；5—气缸；6—杠杆机构；7—弹簧②电极升降装置固定立柱式电极升降装置的三根立柱的下端固定在炉体或炉体摇架上，立柱之间用横梁连接，以增加强度。横臂上安装四个或八个滚轮（相当于升降小车），电极升降时，滚轮沿立柱滚动。这种升降装置虽然结构简单，但因形成闭合回路，电磁感应损失比较大，所以一般只适用于小型电炉。b电极升降机构电极升降机构应具备下列条件：系统惯性小，升降灵活，启动、制动快。升降速度要能调节。上升时需要快，以避免在熔化期造成短路而使高压断路器自动跳闸。下降时需用慢些，否则，电极碰撞炉料容易折断或浸入钢液。常用的电极升降机构有电动和液压传动两种。图1-14电动传动的电极升降机构1.2.2.4炉体倾动机构炉体倾动机构有侧倾和底倾两种类型。②底倾机构的炉体安装在专门的摇架上，摇架两侧的扇形板支承在底座上或两对大拖轮（或称辊轮）上。扇形板支承在水平底座上，出钢时摇架的扇形底板沿底座滚动，出钢槽的末端轨迹是摆线形。如图1-18所示。1.2.2.5炉体开出或炉盖旋转机构根据炉盖和炉体相对移动的方式不同，炉顶装料可分为炉体开出式、炉盖开出式和炉盖旋转式3种类型。②炉盖开出式③炉盖旋转式如图1-20所示。1.2.2.6电气装置略
