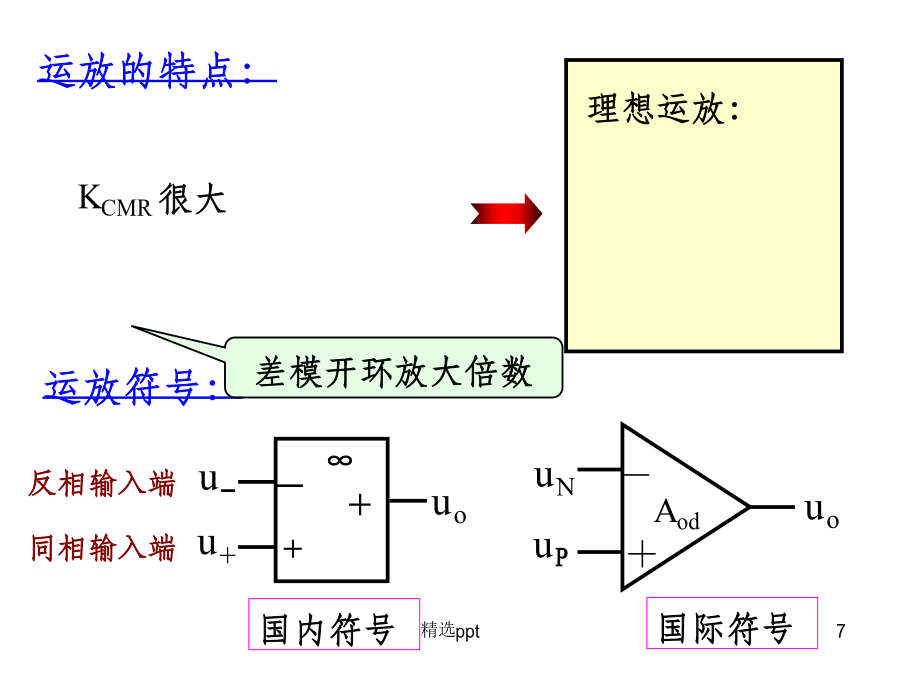

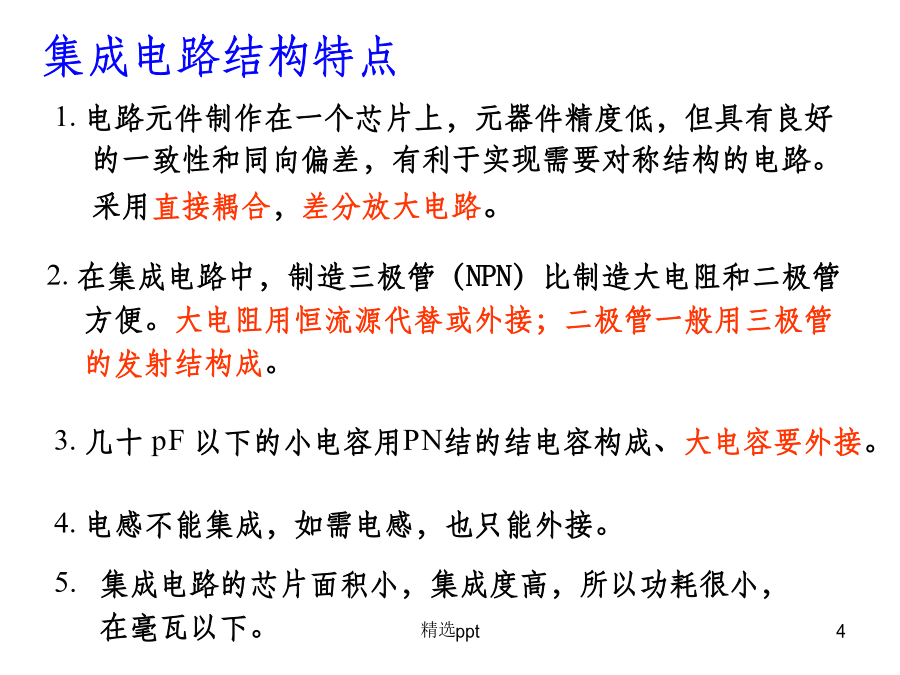

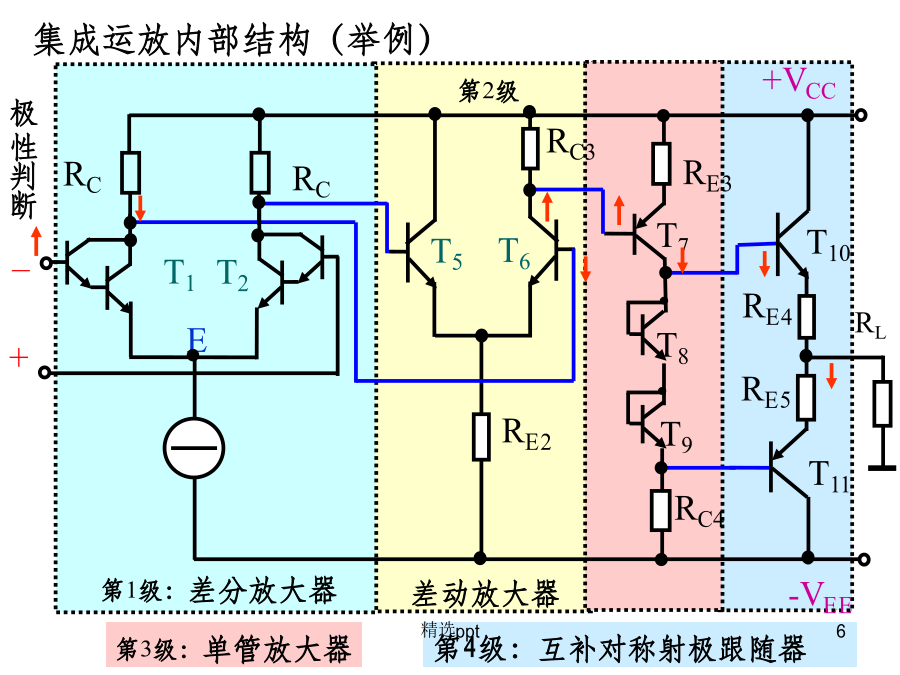

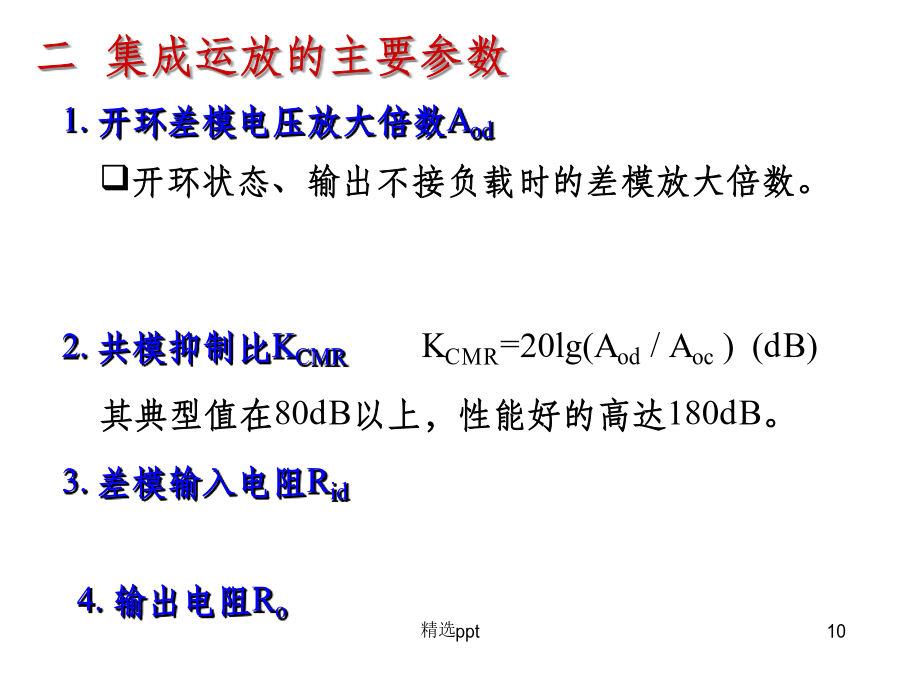

第5章集成运算放大电路集成电路:将整个电路的各个元件做在同一个半导体基片上。高增益的直接耦合的集成的多级放大器。圆壳式双列直插式扁平式单列直插式菱形式1.电路元件制作在一个芯片上,元器件精度低,但具有良好的一致性和同向偏差,有利于实现需要对称结构的电路。采用直接耦合,差分放大电路。2.集成运放的原理电路Ri大:几十k几百k3.集成运算放大器芯片简介(2)LM324简介5.输入失调电压UIO及其温漂dUIO/dT六、输入失调电流IIO及其温漂dIIO/dT八、最大共模输入电压UIcmax三理想运放及其重要结论4)输入失调电压和输入失调电流为零。3理想运放的两个重要结论5.2集成运算放大器的线性应用因Ii=0,故i1≈if,因此(1)输出电压与输入电压成比例关系,比例系数为RF/R1,当RF=R1时,uo=-ui,构成反相器。将反相放大器中R1端接地,输入电压ui经电阻R2由同相输入端输入,即可构成同相放大器,实现输出电压uo与输入电压ui之间的同相比例运算。因Ii=0,故i1≈if,因此解:放大电路由A1、A2串行连接而成,其中A1是跟随器,因此Uo1=Ui=2V它又是A2的输入信号电压,A2是反相放大器,因此Uo=-(RF/R1)Uo1=4V右图是基本的差分放大器,信号电压同时从双端输入,根据理想运放条件,得二、算数求和运算电路i122、同相求和运算电路此电路如果以u+为输入,则输出为:-本章小结
