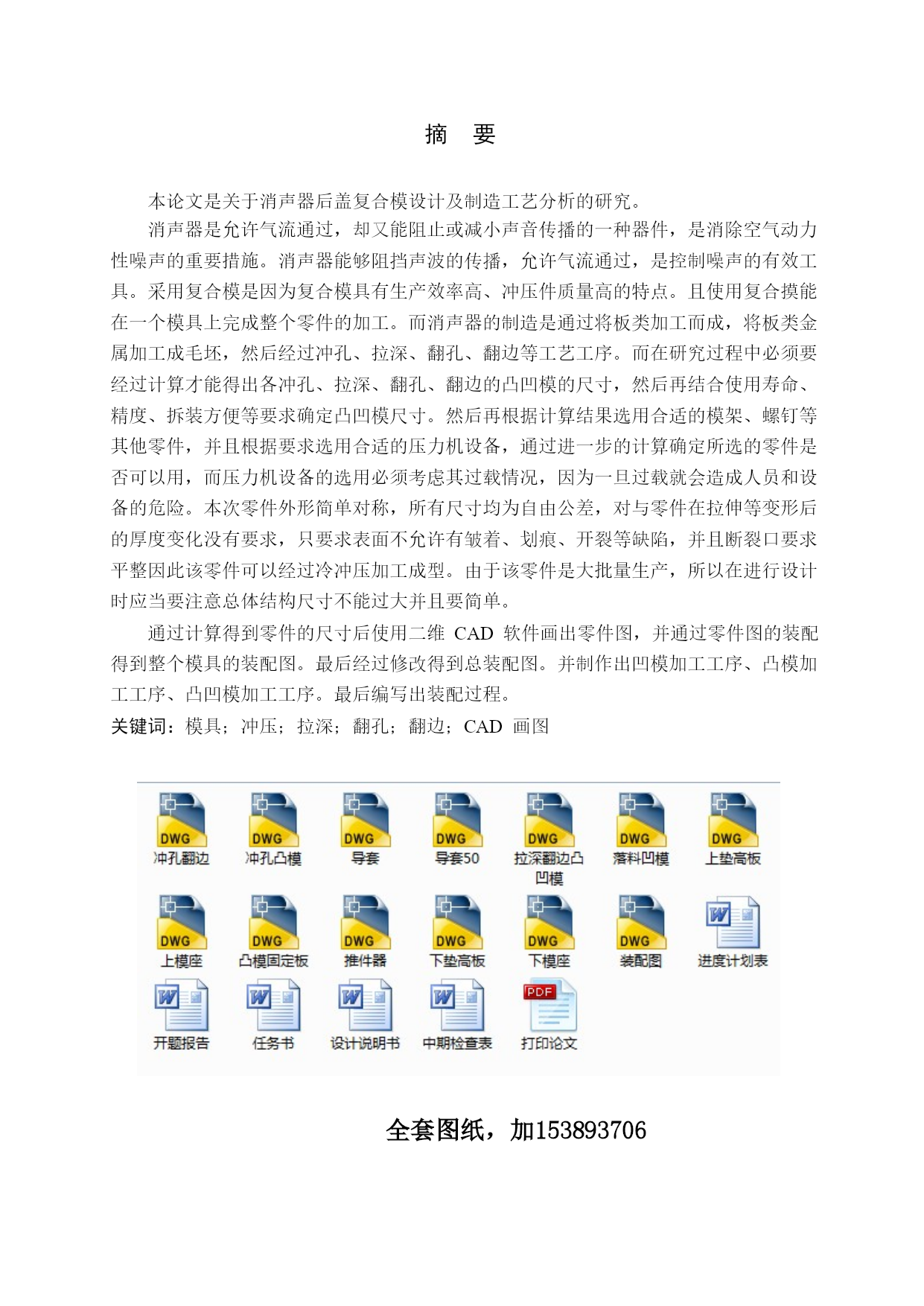

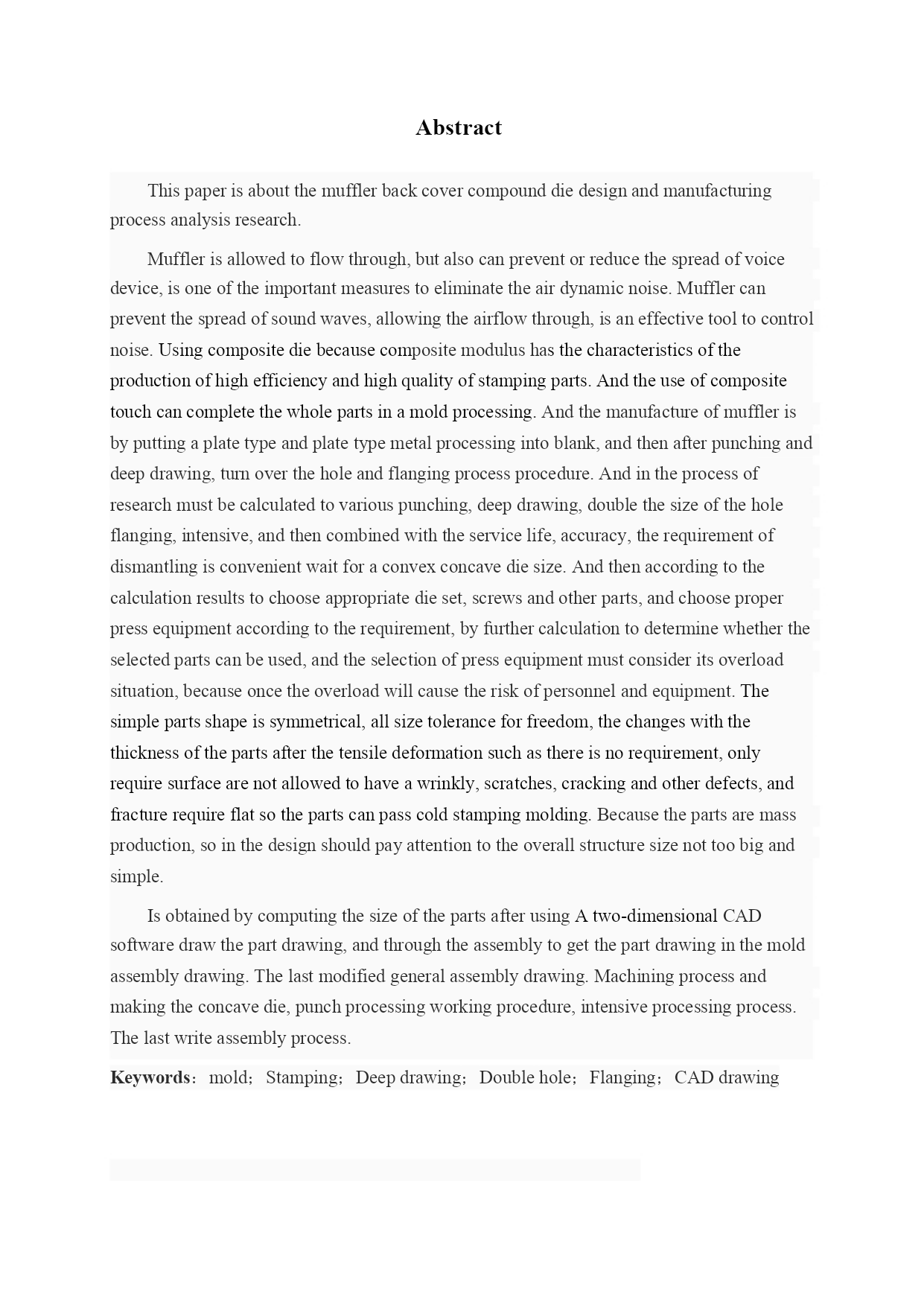

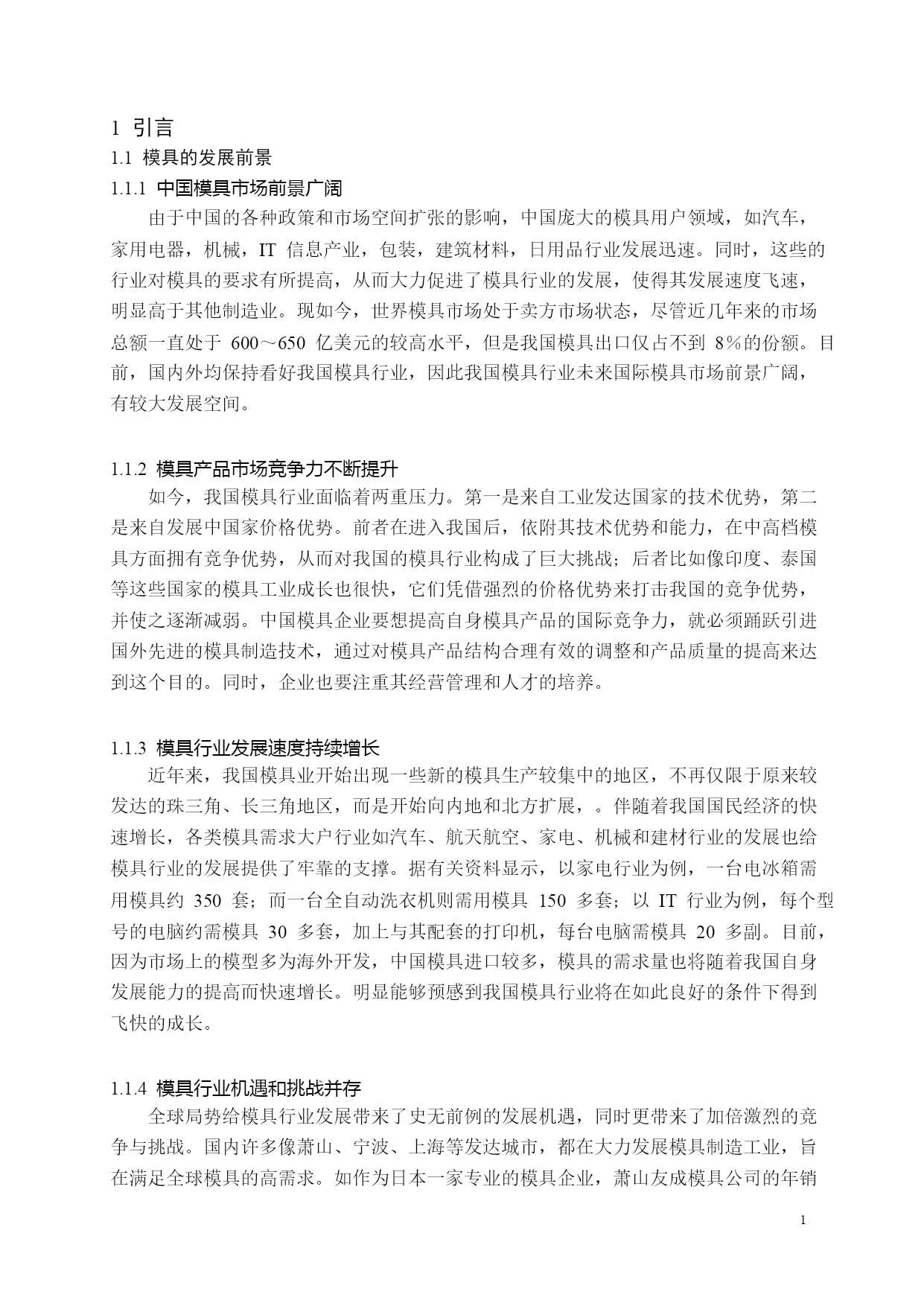

编号：毕业设计(论文)说明书题目：消声器后盖复合模设计及制造工艺分析院（系）：机电工程学院专业：机械设计制造及其自动化学生姓名：学号：指导教师单位：机电工程学院姓职名：称：副教授题目类型：理论研究实验研究工程设计工程技术研究软件开发2013年12月27日摘要本论文是关于消声器后盖复合模设计及制造工艺分析的研究。消声器是允许气流通过，却又能阻止或减小声音传播的一种器件，是消除空气动力性噪声的重要措施。消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具。采用复合模是因为复合模具有生产效率高、冲压件质量高的特点。且使用复合摸能在一个模具上完成整个零件的加工。而消声器的制造是通过将板类加工而成，将板类金属加工成毛坯，然后经过冲孔、拉深、翻孔、翻边等工艺工序。而在研究过程中必须要经过计算才能得出各冲孔、拉深、翻孔、翻边的凸凹模的尺寸，然后再结合使用寿命、精度、拆装方便等要求确定凸凹模尺寸。然后再根据计算结果选用合适的模架、螺钉等其他零件，并且根据要求选用合适的压力机设备，通过进一步的计算确定所选的零件是否可以用，而压力机设备的选用必须考虑其过载情况，因为一旦过载就会造成人员和设备的危险。本次零件外形简单对称，所有尺寸均为自由公差，对与零件在拉伸等变形后的厚度变化没有要求，只要求表面不允许有皱着、划痕、开裂等缺陷，并且断裂口要求平整因此该零件可以经过冷冲压加工成型。由于该零件是大批量生产，所以在进行设计时应当要注意总体结构尺寸不能过大并且要简单。通过计算得到零件的尺寸后使用二维CAD软件画出零件图，并通过零件图的装配得到整个模具的装配图。最后经过修改得到总装配图。并制作出凹模加工工序、凸模加工工序、凸凹模加工工序。最后编写出装配过程。关键词：模具；冲压；拉深；翻孔；翻边；CAD画图全套图纸，加153893706AbstractThispaperisaboutthemufflerbackcovercompounddiedesignandmanufacturingprocessanalysisresearch.Mufflerisallowedtoflowthrough,butalsocanpreventorreducethespreadofvoicedevice,isoneoftheimportantmeasurestoeliminatetheairdynamicnoise.Mufflercanpreventthespreadofsoundwaves,allowingtheairflowthrough,isaneffectivetooltocontrolnoise.Usingcompositediebecausecompositemodulushasthecharacteristicsoftheproductionofhighefficiencyandhighqualityofstampingparts.Andtheuseofcompositetouchcancompletethewholepartsinamoldprocessing.Andthemanufactureofmufflerisbyputtingaplatetypeandplatetypemetalprocessingintoblank,andthenafterpunchinganddeepdrawing,turnovertheholeandflangingprocessprocedure.Andintheprocessofresearchmustbecalculatedtovariouspunching,deepdrawing,doublethesizeoftheholeflanging,intensive,andthencombinedwiththeservicelife,accuracy,therequirementofdismantlingisconvenientwaitforaconvexconcavediesize.Andthenaccordingtothecalculationresultstochooseappropriatedieset,screwsandotherparts,andchooseproperpressequipmentaccordingtothe
