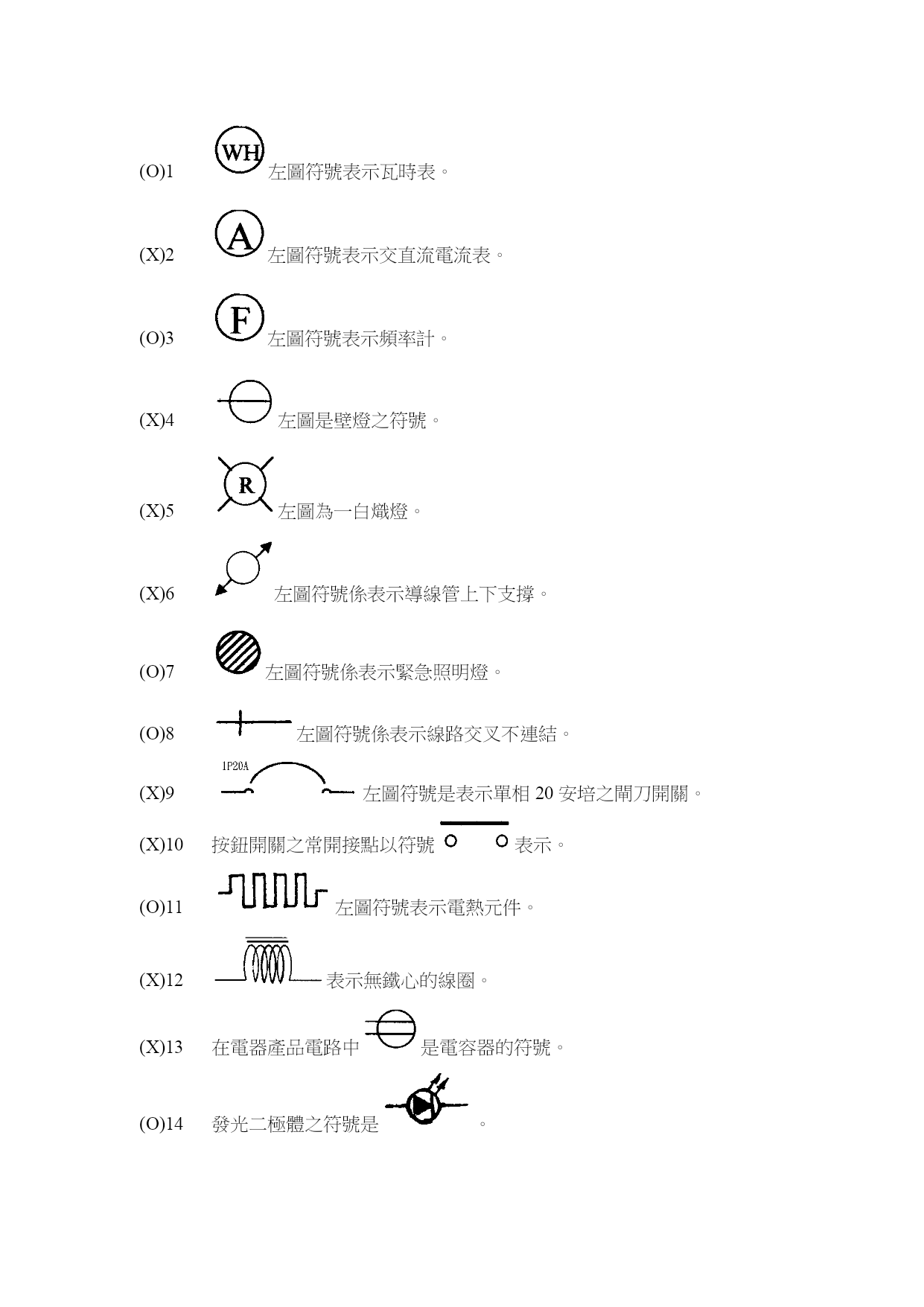

左图符号表示瓦时表（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）(O)1左圖符號表示瓦時表。(X)2左圖符號表示交直流電流表。(O)3左圖符號表示頻率計。(X)4左圖是壁燈之符號。(X)5左圖為一白熾燈。(X)6左圖符號係表示導線管上下支撐。(O)7左圖符號係表示緊急照明燈。(O)8左圖符號係表示線路交叉不連結。(X)9左圖符號是表示單相20安培之閘刀開關。(X)10按鈕開關之常開接點以符號表示。(O)11左圖符號表示電熱元件。(X)12表示無鐵心的線圈。(X)13在電器產品電路中是電容器的符號。(O)14發光二極體之符號是。(O)15左圖是橋式整流器的標示。(O)16電動機符號以表示。(X)17絲狀熔絲裝置方法為。(X)18無熔絲開關規格中之"AF"是表示最大啟斷電流容量。(O)19左圖是一般40W日光燈之電路圖。(O)20左圖是自動電熨斗之電路圖。(O)21左圖是串激式電動機之電路圖。(X)22左圖為一般吹風機之電路圖。(X)23左圖是電暖風之電路圖。(O)24正視圖是一立體物投影在物體前平面之視圖。(X)25左圖是右圖的左側視圖。(O)26用剝線鉗來擔任剝絕緣皮之工作，可以達到快速、簡單、乾淨俐落的境界。(O)27附有強度控制的端子壓接鉗，若壓接強度未達標準，鉗口不能張開。(O)28螺絲起子不可當作鑿子使用。(X)29斜口鉗是用於剪斷較粗的電線及剝除絕緣層(O)30鯉魚鉗主要功用是為鎖緊螺母與夾持工作物。(O)31電工鉗的心軸處應時常加油潤滑，以保持其開閉靈活。(O)32電工鉗不可用來替代鎯頭作敲擊使用。(O)33使用活動扳手時，其活動顎夾應在旋轉方向之前方。(O)34使用螺絲起子，若起子吻部不合於槽溝，最易發生螺絲槽滑牙。(O)35夾式電流表最主要功用為量度交流電表。(O)36夾式電流表測試方便，但是準確度不高，所以不能用來作精密測定。(X)37惠斯登電橋用以測量電阻時，相鄰兩臂電阻的乘積等於另兩臂電阻之乘積。(O)38量測壓縮機之電流，通常是使用夾式電流表。(X)39夾式電流表測量電流時，必須與電路接成串聯。(X)40夾式電流表測試電流時，必須鉤壹條以上之電源線，才可測試。(O)41溫度表係利用熱電之能量轉換原理而設計。(X)42熱電偶溫度表係利用金屬之電阻隨溫度之變化而增減。(O)43系統誤差最常出現的是儀表誤差。(X)44以多範圍電表測量時，因刻度太多而引起之誤讀現象是屬於儀表誤差。(X)45晶體式高阻計表頭為動圈式。(X)46以高阻計測定變壓器之絕緣電阻，共須測定3次。(O)47高阻計有手搖發電機式與電子式兩種。(O)48正常電子式高阻計不用時，其指針必指於∞處。(O)49高阻計可用來測試水銀燈泡之好壞。(X)50測試電壓時，應先將電表之選擇開關旋轉在最低檔開始測量，最為正確。(X)51使用任何電表，只要經驗豐富，測試前不必歸零仍然可正確測出。(O)52測量電熱器所消耗之電流時，電流表應與電熱器接成串聯。(X)53兩個電壓表，其最大可測試電壓範圍同為150伏特，雖其內阻不同，若串聯使用測試電壓時，兩電表所指示之測試值必相同。(X)54瓦特表之用途是測定電能。(X)55感應型安培表不適合於測量交流電路之電流。(X)56使用指針型三用電表測量密閉式壓縮機之R.S.C.接點，應將選擇開關置於1KΩ檔。(O)57使用指針型三用電表測試電阻時，應使指針偏轉於中央靠右者為佳。(X)58當三用電表測試完畢時，範圍選擇開關最好置於電阻檔。(O)59用電烙鐵銲接導線時，應先將銲錫鍍於導線上再銲於銲接點上。(X)60使用電烙鐵做銲接工作時，因其容量很小，所以不必注意通風狀況。(X)61指針型三用電表每伏之仟歐姆數(KΩ/V)愈小，表示其愈準確。(X)62一般指針型的三用電表可以量度家庭用冷氣機的負載電流。(O)63使用指針型三用電表時，兩手觸及各測試棒頭去測量電阻，則被測電阻值較小者比值較大者之誤差小。(O)64銲接時塗抹銲糊之目的是防止氧化作用，並促進銲劑流動。(X)65指針型三用電表測電阻時，旋轉於R×1檔消耗電流最小，而旋轉在R×10K檔，消耗電流最大。(O)66指針型三用電表有紅、黑測試棒各1支，紅棒插在"＋"插孔，即內部電池負端，而黑棒插在"－"插孔，即內部電池正端。(O)67指針型三用電表測試棒短路調整指針歸零，如無法歸零，則表示電池快耗盡。(X)68利用交流伏特表與安培表，能直接測得交流電功率。(X)69伏特表若欲擴大測量範圍，則須並聯一電阻器。(O)70使用伏特表時，該表應與負載接成並聯。(X)71換裝電流計時應將比流器(C.T)之二次側斷路。(X)7
