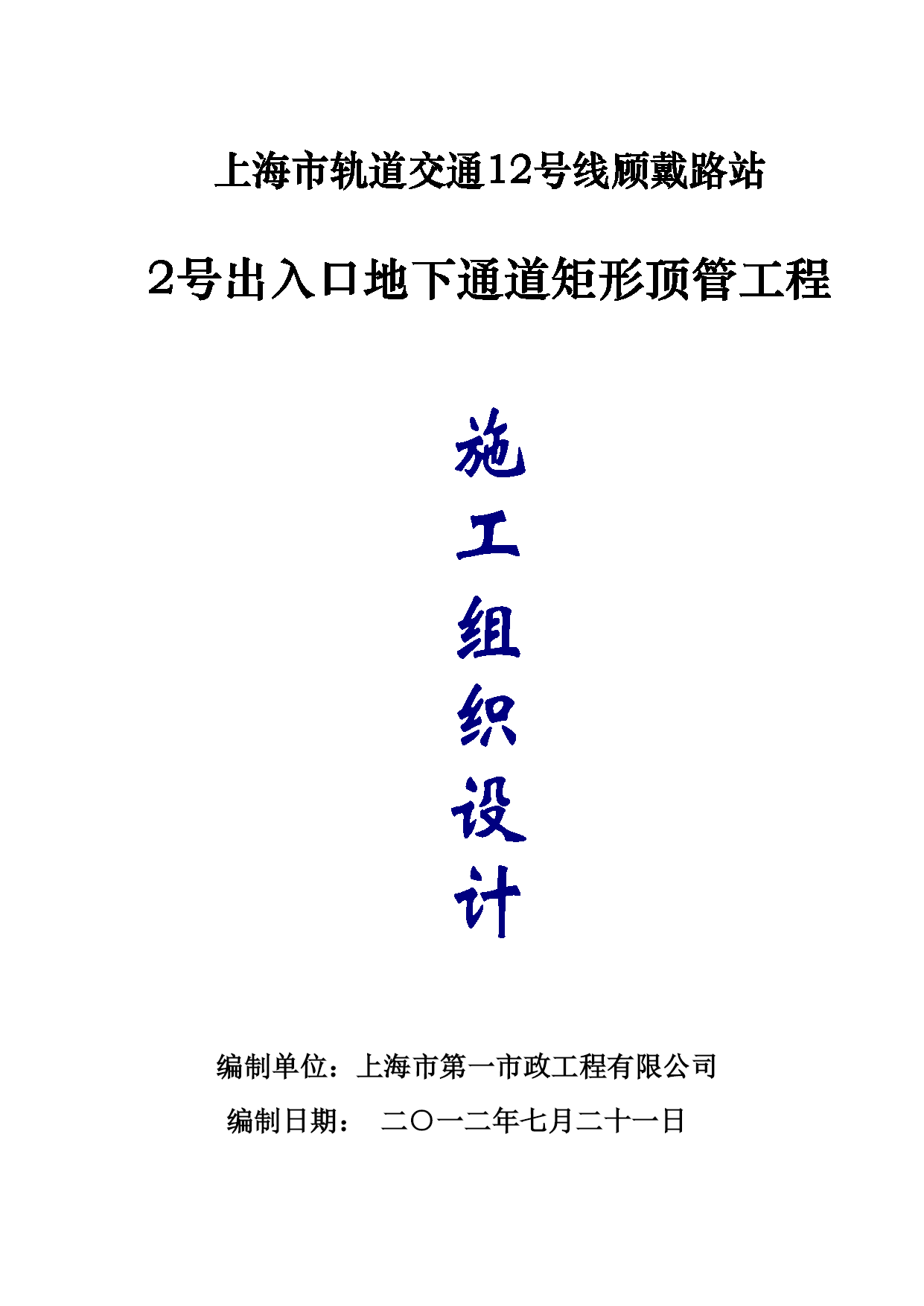

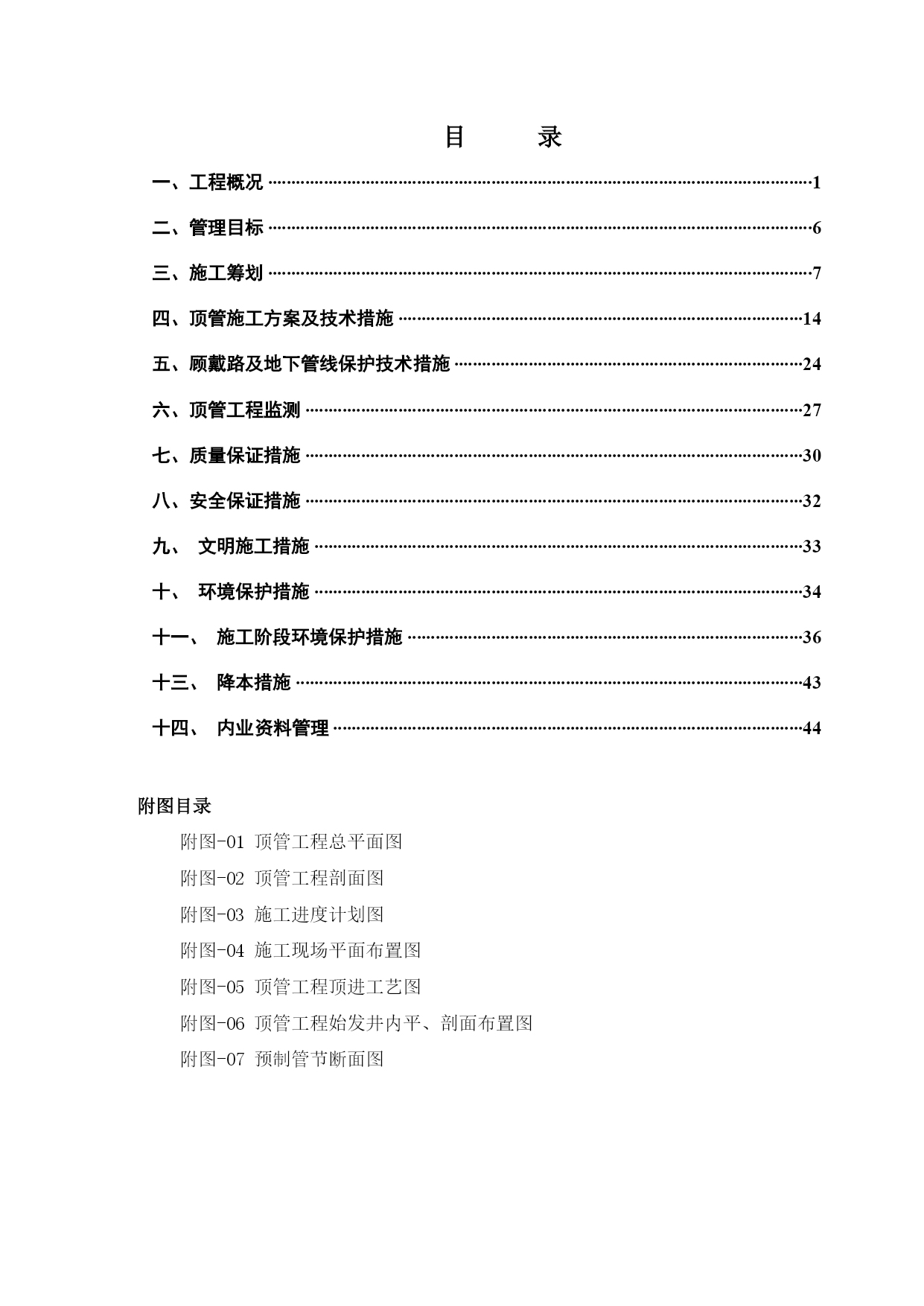

编制单位：上海市第一市政工程有限公司编制日期：二○一二年七月二十一日目录TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc334001805"一、工程概况PAGEREF_Toc334001805\h1HYPERLINK\l"_Toc334001806"二、管理目标PAGEREF_Toc334001806\h6HYPERLINK\l"_Toc334001807"三、施工筹划PAGEREF_Toc334001807\h7HYPERLINK\l"_Toc334001808"四、顶管施工方案及技术措施PAGEREF_Toc334001808\h14HYPERLINK\l"_Toc334001809"五、顾戴路及地下管线保护技术措施PAGEREF_Toc334001809\h24HYPERLINK\l"_Toc334001810"六、顶管工程监测PAGEREF_Toc334001810\h27HYPERLINK\l"_Toc334001811"七、质量保证措施PAGEREF_Toc334001811\h30HYPERLINK\l"_Toc334001812"八、安全保证措施PAGEREF_Toc334001812\h32HYPERLINK\l"_Toc334001813"九、文明施工措施PAGEREF_Toc334001813\h33HYPERLINK\l"_Toc334001814"十、环境保护措施PAGEREF_Toc334001814\h34HYPERLINK\l"_Toc334001815"十一、施工阶段环境保护措施PAGEREF_Toc334001815\h36HYPERLINK\l"_Toc334001816"十三、降本措施PAGEREF_Toc334001816\h43HYPERLINK\l"_Toc334001817"十四、内业资料管理PAGEREF_Toc334001817\h44附图目录附图-01顶管工程总平面图附图-02顶管工程剖面图附图-03施工进度计划图附图-04施工现场平面布置图附图-05顶管工程顶进工艺图附图-06顶管工程始发井内平、剖面布置图附图-07预制管节断面图上海轨交12号线顾戴路站2b出入口地下通道矩形顶管工程专项施工组织设计上海市第一市政工程有限公司第页上海轨交12号线顾戴路站2b出入口地下通道矩形顶管工程专项施工组织设计上海欣宜建筑劳务有限公司第页一、工程概况1.1.概述轨道交通12号线顾戴路站位于顾戴路与合川路交口，车站主体结构位于顾戴路北侧，2b号出入口位于顾戴路南侧，因此与车站主体连接需建造穿越顾戴路的地下通道。由于顾戴路交通繁忙且地下管线众多，不具备开挖施工的条件，综合考虑环境及人流疏散的需要以及管线搬迁难度、工期等因素，地下通道采用4.2m×6.9m矩形顶管法施工。顶管通道净尺寸为3.3m×6m，采用4.2m×6.9m多刀盘土压平衡式矩形顶管机进行掘进施工。顶管总长约37.22m，覆土深度约为5.4m，始发井位于顾戴路南侧，接收井位于顾戴路北侧，利用万源房产通道空间，与2a出入口合建。顶管由南向北推进，顶进坡度为0.5%。始发井结构净尺寸为10m×7m（进深），接收井净尺寸为9m×5.9m（进深），始发井、接收井基坑开挖深度分别为11.582m和11.868m，均设置3道支撑进行开挖。始发井基坑围护为Ø800@900钻孔灌注桩，其中Ⅰ型桩长21m，Ⅱ型桩长25m。基坑采用Ø850＠600三轴搅拌桩做止水帷幕，桩长19米，出洞口及后靠加固采用4排Ø800@500高压旋喷桩加固，桩长19米；接收井采用Ø800＠900钻孔灌注桩，其中Ⅰ型桩长21m，Ⅱ型桩长25m；顶管进洞部位采用4排Ø800@500高压旋喷桩做止水帷幕兼做进洞加固，桩长19米，洞口西侧采用3排Ø800@500高压旋喷桩做止水帷幕，其他部位采用一排Ø850＠600三轴搅拌桩做止水帷幕，桩长为19米。顶管结构全部采用预制矩形钢筋混凝土管节，管节混凝土强度为C50，抗渗等级为S8，外形尺寸为6.9m×4.2m，管壁厚为0.45m，长度为1.5m，单节重约35t，本工程共需管节23节。管节两端分别预埋钢套环和钢环，管节内还预留对称压浆孔、起吊孔及翻身孔。管节接口采用“F”型承插式，接缝防水装置采用密封橡胶圈和聚氨酯密封胶，充分防止管节结合部的渗漏水。附图-01工程总平面图。1.2.土
