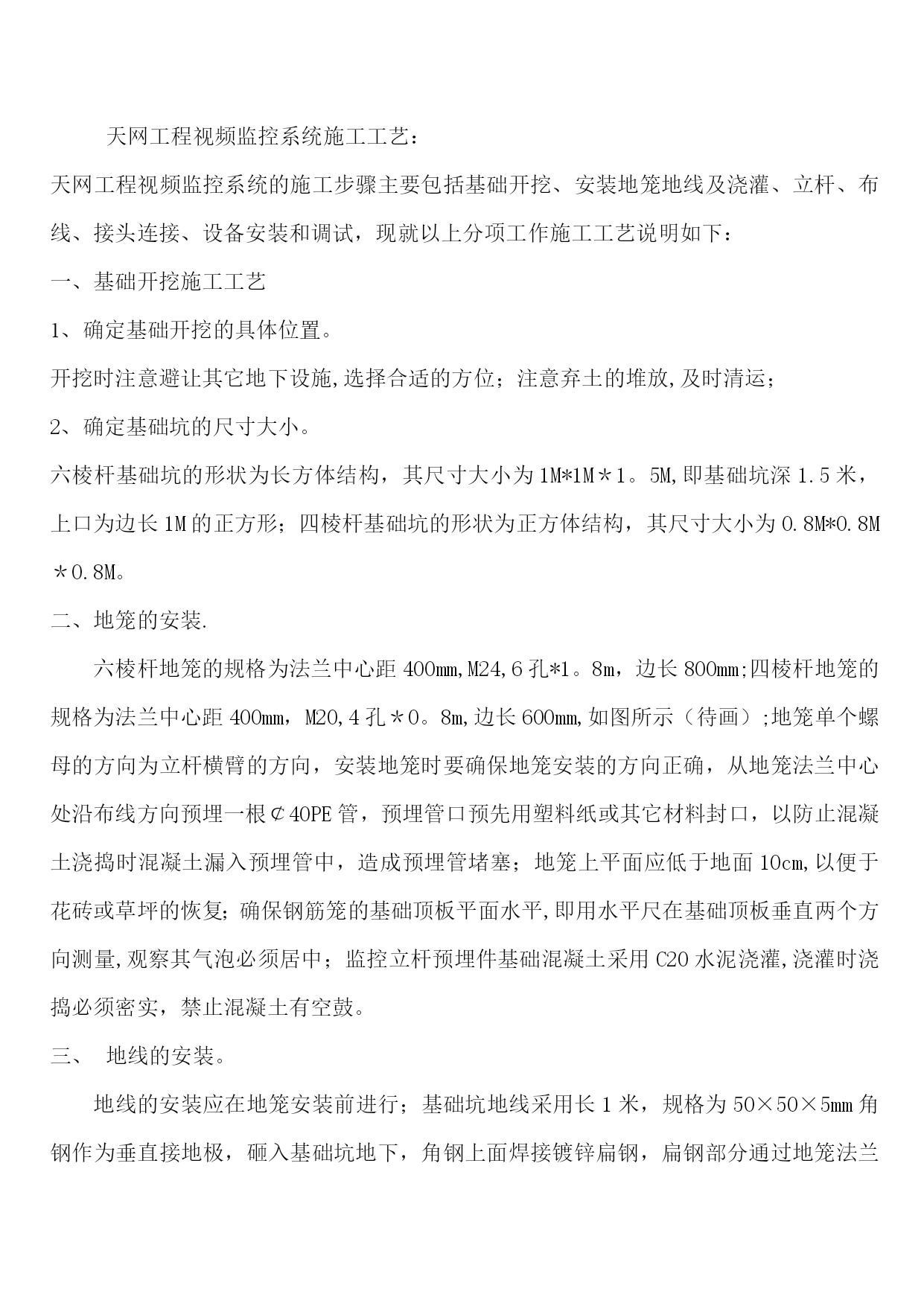

天网工程视频监控系统施工工艺实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）天网工程视频监控系统施工工艺：天网工程视频监控系统的施工步骤主要包括基础开挖、安装地笼地线及浇灌、立杆、布线、接头连接、设备安装和调试，现就以上分项工作施工工艺说明如下：一、基础开挖施工工艺1、确定基础开挖的具体位置。开挖时注意避让其它地下设施,选择合适的方位；注意弃土的堆放,及时清运；2、确定基础坑的尺寸大小。六棱杆基础坑的形状为长方体结构，其尺寸大小为1M*1M＊1。5M,即基础坑深1.5米，上口为边长1M的正方形；四棱杆基础坑的形状为正方体结构，其尺寸大小为0.8M*0.8M＊0.8M。二、地笼的安装.六棱杆地笼的规格为法兰中心距400mm,M24,6孔*1。8m，边长800mm;四棱杆地笼的规格为法兰中心距400mm，M20,4孔＊0。8m,边长600mm,如图所示（待画）;地笼单个螺母的方向为立杆横臂的方向，安装地笼时要确保地笼安装的方向正确，从地笼法兰中心处沿布线方向预埋一根￠40PE管，预埋管口预先用塑料纸或其它材料封口，以防止混凝土浇捣时混凝土漏入预埋管中，造成预埋管堵塞；地笼上平面应低于地面10cm,以便于花砖或草坪的恢复；确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中；监控立杆预埋件基础混凝土采用C20水泥浇灌,浇灌时浇捣必须密实，禁止混凝土有空鼓。地线的安装。地线的安装应在地笼安装前进行；基础坑地线采用长1米，规格为50×50×5mm角钢作为垂直接地极，砸入基础坑地下，角钢上面焊接镀锌扁钢，扁钢部分通过地笼法兰中心伸出20cm,用铜线导体与防雷模块连接；使用原水泥杆的杆子引线选用Φ12的镀锌圆钢,金属立杆或引线与接地系统良好连接，使雷电流更好的泄放入地;地线的测量可使用接地摇表测量接地电阻值，前端设备的接地电阻应不大于4欧姆。立杆的安装。立杆安装前务必确保基础混凝土凝固完好；备好地笼螺栓上的螺母、垫片,横臂与法兰连接使用的螺栓和螺母，设备箱和固定设备箱的螺栓、螺母,备好所使用的扳手等工具；六棱杆安装需租用吊车一部；立杆前首先把设备箱和横臂安装牢固；布放好摄像机至设备箱之间的连线，摄像机布放一根室内网线、一根RVV2*0.5电源线和一根4mm接地线，使用补光灯的需另布一根RVV2*1。0电源线;立杆时要使立杆中心线与水平面垂直，立杆的横臂所指的方向与原先设计的方向保持一致；吊装立杆要有专人负责实施，确保安全。布线施工。1．供电电缆应沿道路路边或建筑物边缘埋设，并宜沿直线敷设；转弯处和直线段每隔20m处应设电缆走向标志；电缆两头应做好标签，用透明胶带包扎。2．电缆直埋时，其表面距地面的距离不宜小于0.5～0.7m；电线上下应铺以软土或砂土,其厚度不得小于100mm,并应盖砖保护。3．电缆与铁路、厂区道路交叉处，应敷设在坚固的保护管内；管的两端宜伸出路基2m.4．低压电缆（不包括油浸电缆)需架空敷设时，应沿建筑物、构筑物架设，其架设高度不应低于2m;接头处应绝缘良好，并应采取防水措施。5．电缆直埋时，电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小距离应符合表1的规定。严禁将电缆平行敷设于管道的上方或下方。表1电缆之间、电缆与管道、道路、建筑物之间平行和交叉时的最小距离项目最小距离(m）平行交叉电力电缆之间及其与控制电缆之间0。100.50控制电缆间－0.50热管道（管沟）及热力设备2.000.50油管道（管沟）1。000.50可燃气体及易燃液体管道（沟道）1.000。50其他管道（沟道)0。500。50铁路路轨3.001。00公路1.501。00城市街道路面1.000.70电杆基础（边线）1。00－建筑物基础（边线）0。60－排水沟1。000.50设备箱安装。门禁系统安装施工工艺及方法一、门禁系统安装要求所使用设备材料应根据合同文件及设计要求选型,对设备、材料和软件进行进场验收，并填写验收记录。设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本。设备安装前，应根据使用说明书，进行全部检查，方可安装.施工机具：手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。作业条件：机房装修已完毕，门、窗、门锁装配齐全。线缆沟、槽、管、箱、盒施工完毕。技术准备：施工图纸齐全，施工方案编制完毕并经审批。施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有氏对性的培训及安全、技术交底。二、安装工艺及方法（一）操作工艺
