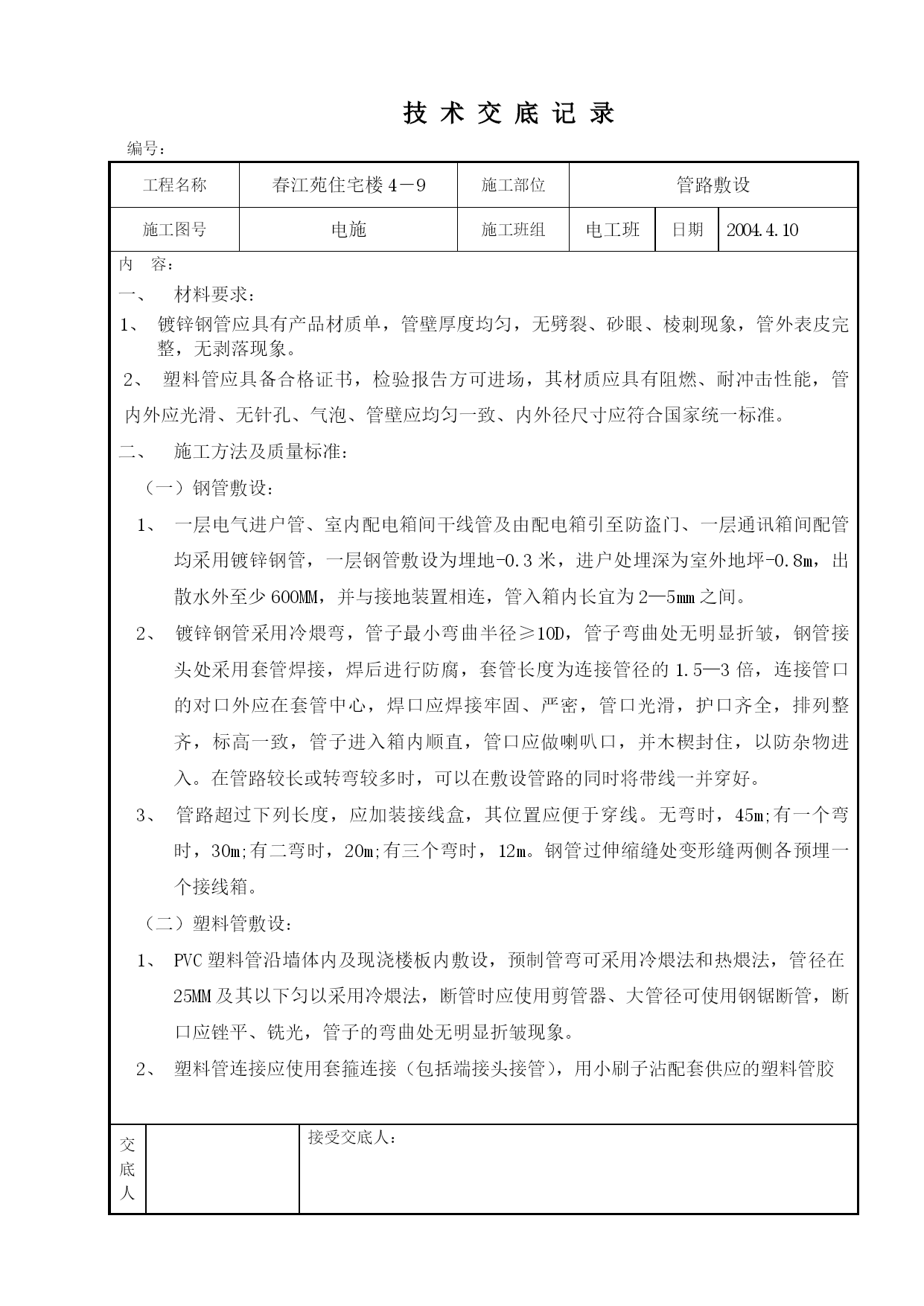

技术交底记录编号：工程名称春江苑住宅楼4－9施工部位管路敷设施工图号电施施工班组电工班日期2004.4.10内容：一、材料要求：1、镀锌钢管应具有产品材质单，管壁厚度均匀，无劈裂、砂眼、棱刺现象，管外表皮完整，无剥落现象。2、塑料管应具备合格证书，检验报告方可进场，其材质应具有阻燃、耐冲击性能，管内外应光滑、无针孔、气泡、管壁应均匀一致、内外径尺寸应符合国家统一标准。施工方法及质量标准：（一）钢管敷设：1、一层电气进户管、室内配电箱间干线管及由配电箱引至防盗门、一层通讯箱间配管均采用镀锌钢管，一层钢管敷设为埋地-0.3米，进户处埋深为室外地坪-0.8m，出散水外至少600MM，并与接地装置相连，管入箱内长宜为2—5mm之间。2、镀锌钢管采用冷煨弯，管子最小弯曲半径≥10D，管子弯曲处无明显折皱，钢管接头处采用套管焊接，焊后进行防腐，套管长度为连接管径的1.5—3倍，连接管口的对口外应在套管中心，焊口应焊接牢固、严密，管口光滑，护口齐全，排列整齐，标高一致，管子进入箱内顺直，管口应做喇叭口，并木楔封住，以防杂物进入。在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。3、管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，45m;有一个弯时，30m;有二弯时，20m;有三个弯时，12m。钢管过伸缩缝处变形缝两侧各预埋一个接线箱。（二）塑料管敷设：1、PVC塑料管沿墙体内及现浇楼板内敷设，预制管弯可采用冷煨法和热煨法，管径在25MM及其以下匀以采用冷煨法，断管时应使用剪管器、大管径可使用钢锯断管，断口应锉平、铣光，管子的弯曲处无明显折皱现象。2、塑料管连接应使用套箍连接（包括端接头接管），用小刷子沾配套供应的塑料管胶交底人接受交底人：技术交底记录编号：工程名称春江苑住宅楼4－9施工部位管路敷设施工图号电施施工班组电工班日期2004.4.10内容：合剂，均匀涂抹在管外壁上，将管子插入套箍内，管口应位于套箍中间，粘接剂性能要求粘接后1min内不移位，接口牢固密封。3、砼板内管路敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点，距两端300—500mm处各加一个固定点使用镀锌铁丝绑扎至钢筋上固定。4、埋入墙体或砼内的管子离表面净距不小于15mm，在砼板内应敷设在两层钢筋中间，管进入盒箱时应煨成灯叉弯。5、预留盒、箱孔洞随土建砌体电工配合施工，将塑料管敷设在墙中，向上引管应堵好管口。为了使盒、箱平正标高准确，可将管子敷设至盒、箱位置100mm处甩出，待墙体砌完后，再入管稳埋盒、箱。6、砌块墙稳埋盒、箱时，根据盒、箱位置线剔洞，洞大小比盒、箱略大为宜。将洞内清理干净，用水将洞内浇湿，然后用强度等级不小于m10的水泥砂浆稳埋盒、箱。如为空心砌块墙剔洞后，应用碎块水泥砂浆将空洞先行封堵，再稳埋盒、箱。7、管进入盒、箱，管口应平齐，管口露出盒、箱应不大于5mm，并应一管一孔，孔大小应与管外径相吻合。三三、安全技术措施：1、使用电焊、喷灯火烤塑料管时，应远离易燃场所。2、进入施工现场必须配戴安全帽。交底人接受交底人：技术交底记录工程名称春江苑住宅楼4－9施工部位防雷接地及等电位施工图号电施施工班组电工班日期2004.4.10内容：一、材料要求：镀锌扁钢、镀锌圆钢应具有材质检验证明及产品出厂合格证镀锌层完好，无损坏。操作工艺：1、零线重复接地，有线电视防雷接地与防雷接地共用一套接地装置，但需分别引下，基础桩内主筋与杯形基础主筋相焊接，杯形基础主筋与基础梁内主筋相焊接形成环状接地装置，屋面避雷由柱内主筋引下至基础梁内与主筋相焊，其联合接地电阻测试值小于1欧。2、等电位端子箱设在总进户箱附近，箱底距地0.5米。局部等电位端子箱位于卫生间内底距地0.3米。等电位联接具体用于采暖进户管、通信进户管、建筑物金属构件各户卫生间内预埋扁钢连接板并引出接线板至箱内。3、避雷带及支架采用ø10镀锌圆钢敷设，避雷环采用ø12镀锌圆钢敷设，支架水平间距1.0m，转弯处为0.5m,支架高出屋面100mm，避雷带与引下线相焊接，通风帽明敷避雷环，避雷环与通风帽盖板主筋相焊接，所有高出屋面的金属孔、管均沿其盖板明敷避雷带，并与屋面避雷带相焊接。4、圆钢与圆钢焊接、钢筋搭接长度必须大于钢筋直径6倍以上，采用双面搭接焊；扁钢与扁钢焊接、焊接长度为扁钢宽度的2倍以上，且不得小于三个棱边，两个长边必须焊；圆钢与扁钢焊接、焊点长度为圆钢直径6倍以上，采用双面焊接，焊缝平整、饱满，刷防锈漆。三、安全措施：进入现场必须配戴安全帽，焊接时离开易燃易爆场所，工作时间不得打闹。交底人接受交底人：编号：表12—1技术交底记录工程名称春江苑住宅楼4－9施工部位室内采暖管安装施工图号暖施施
