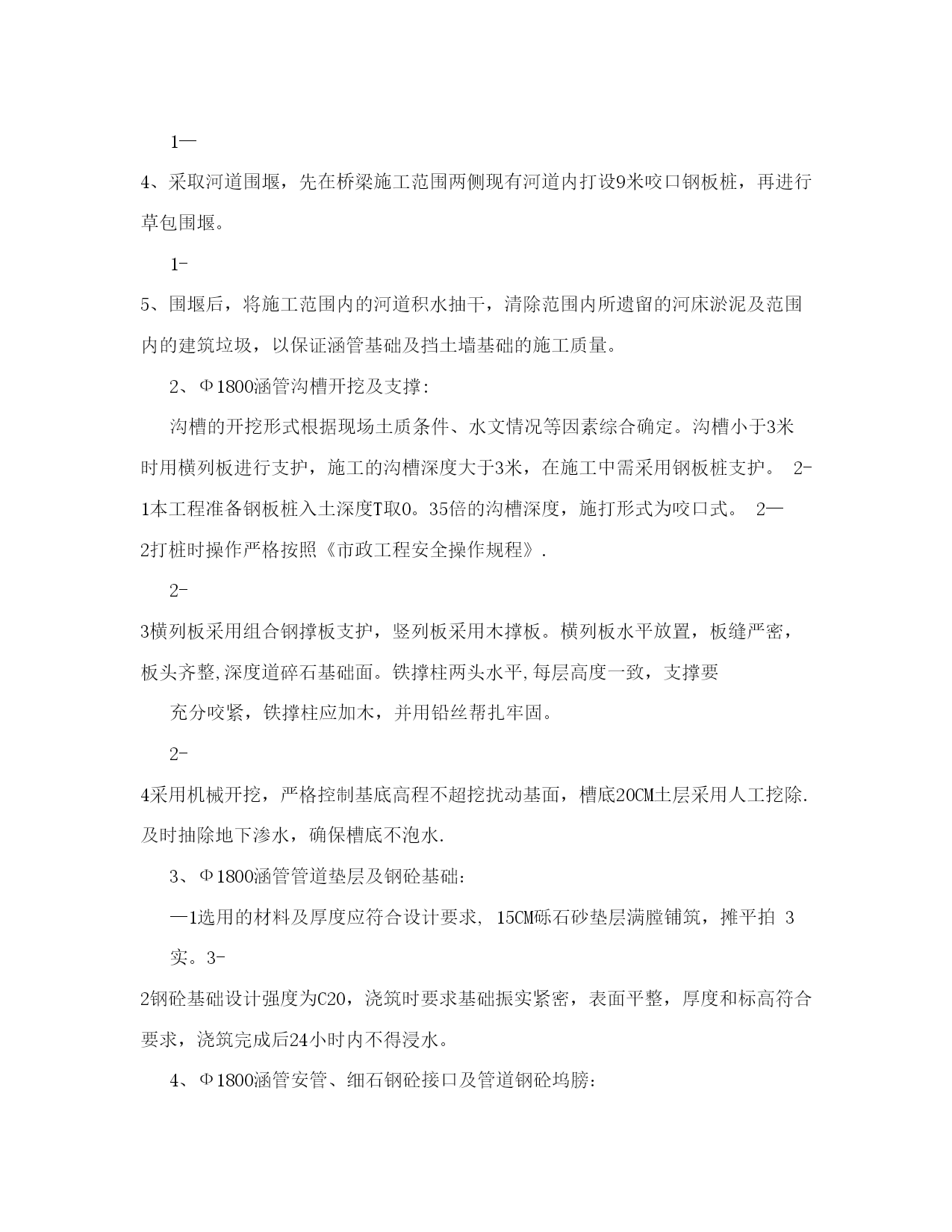

涵管施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载涵管施工方案施工方案涵管工程概况：根据“长宁区建委会发[2021］016号会议纪要”和长宁区房屋土地管理管意见，近期由于规划一路西侧未实施动迁征地，河道未实施，故规划一路分近、远期两次实施。按近期规划一路K0+325--K0+761.5道路工程作为过渡工程，其中南渔浦支流桥改为临时管涵。临时涵管排设位置为规划一路K0+622处，设计管内底高程调整为1.0米;管涵为双排Ф1800平口式钢筋混凝土排水管，根据现场实量总长为56米，管涵出浜口东西两侧设M10水泥浆浆砌块石挡土墙两侧总长为55米。工程工作量:工程施工技术方案:1、施工前期准备：1-1、施工现场区域内一切受施工影响的障碍物及管线必须进行清除及落实搬移保护措施。1—2、测放好轴线控制桩及固定水准点，校核桩顶标高的水准点必须妥善地设置在不受打桩影响的地区，一般不少于建筑物以外50m或设置在邻近的永久建筑物上，以防止水准点本身的垂直变化而影响质量。1—3、桩位样桩的标记要明显牢固，且开工打桩前做好桩位施放人员及有关人员复验签证手续.1—4、采取河道围堰，先在桥梁施工范围两侧现有河道内打设9米咬口钢板桩，再进行草包围堰。1-5、围堰后，将施工范围内的河道积水抽干，清除范围内所遗留的河床淤泥及范围内的建筑垃圾，以保证涵管基础及挡土墙基础的施工质量。2、Ф1800涵管沟槽开挖及支撑:沟槽的开挖形式根据现场土质条件、水文情况等因素综合确定。沟槽小于3米时用横列板进行支护，施工的沟槽深度大于3米，在施工中需采用钢板桩支护。2-1本工程准备钢板桩入土深度T取0。35倍的沟槽深度，施打形式为咬口式。2—2打桩时操作严格按照《市政工程安全操作规程》.2-3横列板采用组合钢撑板支护，竖列板采用木撑板。横列板水平放置，板缝严密，板头齐整,深度道碎石基础面。铁撑柱两头水平,每层高度一致，支撑要充分咬紧，铁撑柱应加木，并用铅丝帮扎牢固。2-4采用机械开挖，严格控制基底高程不超挖扰动基面，槽底20CM土层采用人工挖除.及时抽除地下渗水，确保槽底不泡水.3、Ф1800涵管管道垫层及钢砼基础：—1选用的材料及厚度应符合设计要求,15CM砾石砂垫层满膛铺筑，摊平拍3实。3-2钢砼基础设计强度为C20，浇筑时要求基础振实紧密，表面平整，厚度和标高符合要求，浇筑完成后24小时内不得浸水。4、Ф1800涵管安管、细石钢砼接口及管道钢砼坞膀：4-1按产品标准对进场材料进行逐节检验，不符合质量标准的不准投入使用.管道基础经隐蔽工程验收认证后即可,进行排管工序。管道采用机械吊装,人工排管，安管顺直平稳,无倒落水，管内无垃圾等杂物。4-2采用平口式钢筋砼管，“F”型橡胶圈接口，钢筋混凝土坞膀。接口时先将承口的内壁清理干净,均布硅油薄层，将验收合格的橡胶密封圈套入管节的插口内,要求四周均匀、平顺、无扭曲。管节合拢采用悬吊方式施工，安装结束后必须做到相接管中心对准，标高符合设计规定。4-3本管道接口采用细石钢筋混凝土接口，每只管道接口采用4根Ф8钢筋，并制作模板进行细石砼浇筑。4-4管道坞膀采用钢筋混凝土坞膀，采用钢筋为Ф8、Ф10两种，钢筋进行现场制作绑扎,完成后现场制作模板并安装.完成上述工作后进行混凝土浇筑，并用振动棒进行振实，24小时后拆模并进行混凝土基座的湿治养护.4-5工程中所使用钢筋原材均抽样送至检测中心进行测试，所使用混凝土均制作砼试压块进行测试。5、Ф1800涵管沟槽回填:5-1在管道隐蔽工程验收合格后要及时进行拆板回填.严禁带水回填。5—2复土前清除槽内杂物，排除积水，分层(30CM一层)夯实,窨井周边用小型打夯机械夯实,同时做好密度（环刀)取样工作.5-3管顶上1米以下采用人工分层夯实整平，1米以上用推土机来回进行压实至设计土路基施工标高。横列板的拆除应自上而下进行，每次拆板的块数不超过3块,拆板合回填交替进行，当天回填，当天夯实。6、M10水泥浆浆砌块石挡土墙钢砼基础：6—1浆砌块挡土墙采用钢筋混凝土基础，基础厚度为30CM.基础采用Ф8钢筋进行现场制作绑扎，完成后现场制作模板并安装。完成上述工作后进行混凝土浇筑，并用振动棒进行振实，24小时后拆模并进行混凝土基座的湿治养护。6—2工程中所使用钢筋原材均抽样送至检测中心进行测试，所使用混凝土均制作砼试压块进行测试。7、M10水泥浆浆砌块石挡土墙:7—1块石选用质地均匀、不易风化、无裂缝、具有一定的抗冻性能，强度不低于设计要求。7—2块石加工时，外露面整齐，棱角方正，拼缝前口顺直，尾部略有斜面，每边内收口不大于10mm。7-3砌筑时，先砌四周面石部分，然后再填筑中间填心部分.面石砌筑时，上下分两层的石块应错缝，同一层
