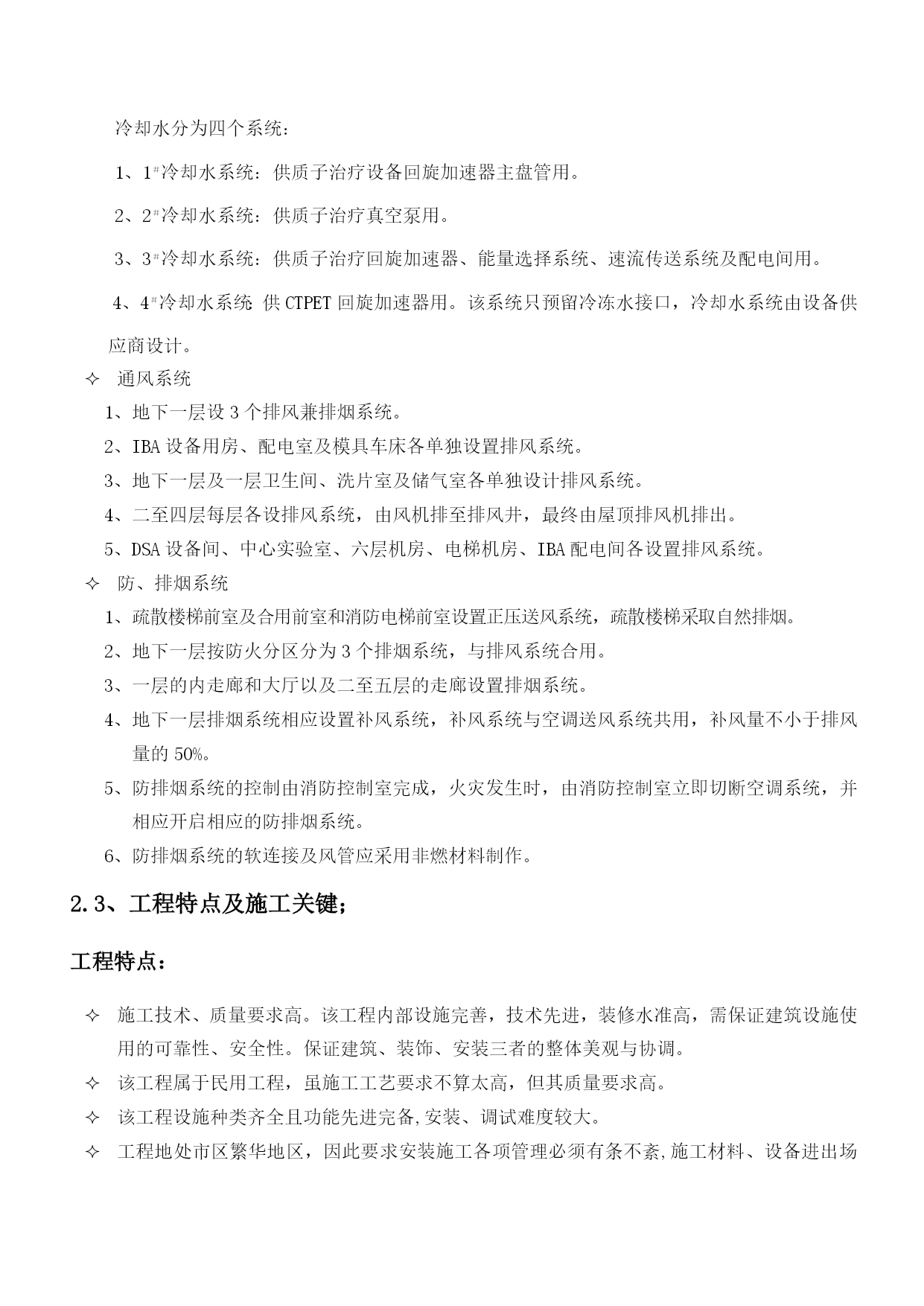

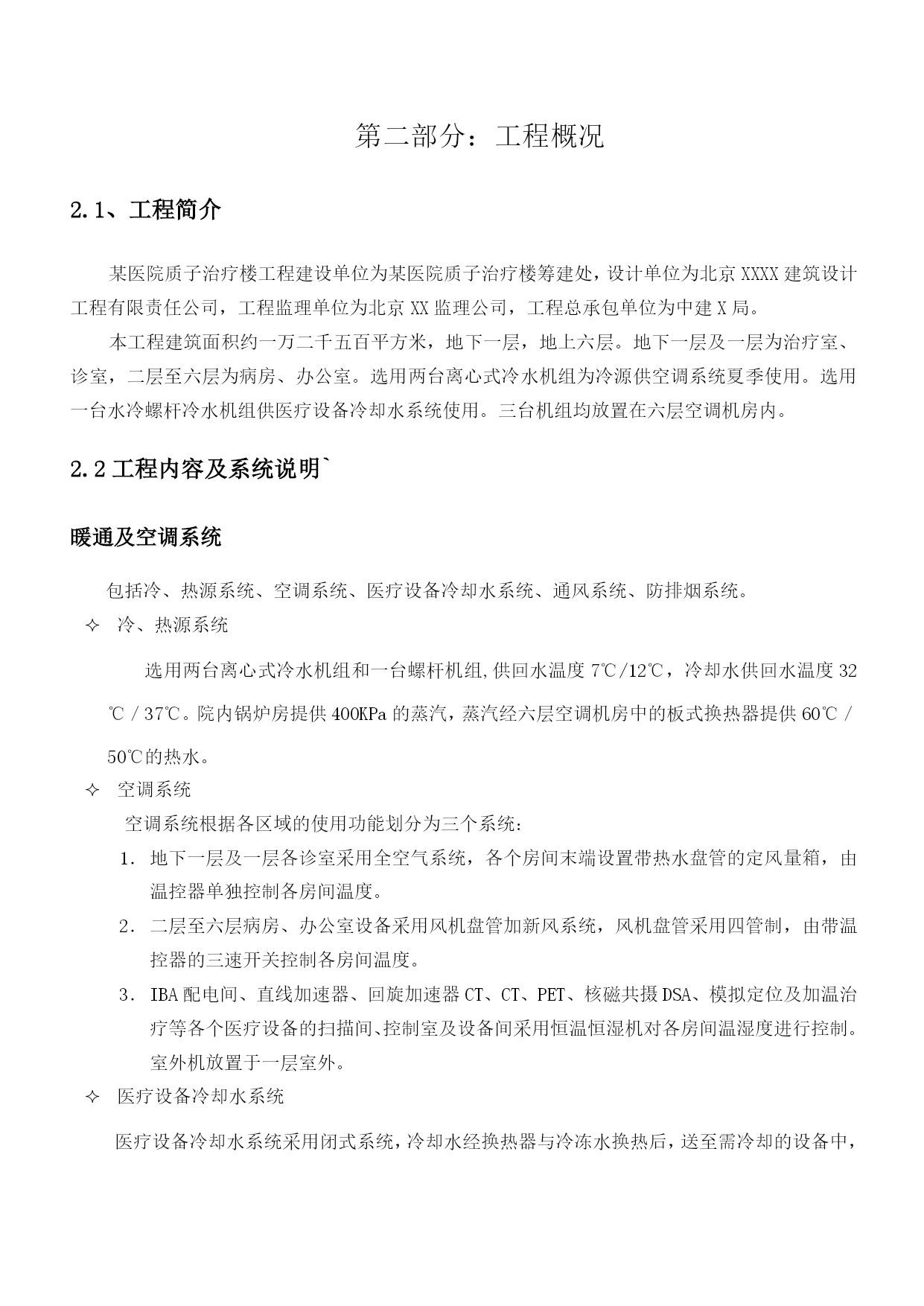

【通风空调工程】某医院治疗楼通风空调工程施工组织设计（完整版）(文档可以直接使用，也可根据实际需要修改使用,可编辑欢迎下载）XX医院质子治疗楼通风空调工程施工组织设计第二部分：工程概况2.1、工程简介某医院质子治疗楼工程建设单位为某医院质子治疗楼筹建处，设计单位为北京XXXX建筑设计工程有限责任公司，工程监理单位为北京XX监理公司，工程总承包单位为中建X局。本工程建筑面积约一万二千五百平方米，地下一层，地上六层。地下一层及一层为治疗室、诊室，二层至六层为病房、办公室。选用两台离心式冷水机组为冷源供空调系统夏季使用。选用一台水冷螺杆冷水机组供医疗设备冷却水系统使用。三台机组均放置在六层空调机房内。2.2工程内容及系统说明`暖通及空调系统包括冷、热源系统、空调系统、医疗设备冷却水系统、通风系统、防排烟系统。冷、热源系统选用两台离心式冷水机组和一台螺杆机组,供回水温度7℃/12℃，冷却水供回水温度32℃／37℃。院内锅炉房提供400KPa的蒸汽，蒸汽经六层空调机房中的板式换热器提供60℃／50℃的热水。空调系统空调系统根据各区域的使用功能划分为三个系统：地下一层及一层各诊室采用全空气系统，各个房间末端设置带热水盘管的定风量箱，由温控器单独控制各房间温度。二层至六层病房、办公室设备采用风机盘管加新风系统，风机盘管采用四管制，由带温控器的三速开关控制各房间温度。IBA配电间、直线加速器、回旋加速器CT、CT、PET、核磁共摄DSA、模拟定位及加温治疗等各个医疗设备的扫描间、控制室及设备间采用恒温恒湿机对各房间温湿度进行控制。室外机放置于一层室外。医疗设备冷却水系统医疗设备冷却水系统采用闭式系统，冷却水经换热器与冷冻水换热后，送至需冷却的设备中，冷却水分为四个系统：1、1＃冷却水系统：供质子治疗设备回旋加速器主盘管用。2、2＃冷却水系统：供质子治疗真空泵用。3、3＃冷却水系统：供质子治疗回旋加速器、能量选择系统、速流传送系统及配电间用。4、4＃冷却水系统：供CTPET回旋加速器用。该系统只预留冷冻水接口，冷却水系统由设备供应商设计。通风系统地下一层设3个排风兼排烟系统。IBA设备用房、配电室及模具车床各单独设置排风系统。地下一层及一层卫生间、洗片室及储气室各单独设计排风系统。二至四层每层各设排风系统，由风机排至排风井，最终由屋顶排风机排出。DSA设备间、中心实验室、六层机房、电梯机房、IBA配电间各设置排风系统。防、排烟系统疏散楼梯前室及合用前室和消防电梯前室设置正压送风系统，疏散楼梯采取自然排烟。地下一层按防火分区分为3个排烟系统，与排风系统合用。一层的内走廊和大厅以及二至五层的走廊设置排烟系统。地下一层排烟系统相应设置补风系统，补风系统与空调送风系统共用，补风量不小于排风量的50%。防排烟系统的控制由消防控制室完成，火灾发生时，由消防控制室立即切断空调系统，并相应开启相应的防排烟系统。防排烟系统的软连接及风管应采用非燃材料制作。2.3、工程特点及施工关键；工程特点：施工技术、质量要求高。该工程内部设施完善，技术先进，装修水准高，需保证建筑设施使用的可靠性、安全性。保证建筑、装饰、安装三者的整体美观与协调。该工程属于民用工程，虽施工工艺要求不算太高，但其质量要求高。该工程设施种类齐全且功能先进完备,安装、调试难度较大。工程地处市区繁华地区，因此要求安装施工各项管理必须有条不紊,施工材料、设备进出场应组织大量夜间运输,采取合理措施解决施工扰民问题。场地狭窄。现场大临场地小，给现场的材料及设备的供应及存放增加了困难。因施工工期短质量要求高，因此如何采取先进的施工工艺及有效的组织管理手段，实现业主的竣工目标是本工程施工的首要关键。由于该工程质量要求高，因此如何制定和实施有效的质保措施，使每一个分项的质量都达到要求，将是本工程的另一个关键。关键施工过程的划分为保证整个施工任务的高质如期的完成，本工程关键施工过程为系统调试，其余过程均为一般施工过程。因此施工前必须编制相应的施工方案来指导施工，从而保证质量和安全。第三部分施工布署3.1总体目标争创优质工程质量目标:严格按施工图纸、国家标准和验收规范组织施工，确保分项工程一次合格率100%，单位工程一次交验合格率100%，优良率不低于80%，实现质量一流，工程质量达到国家工程建设质量评定标准的优良标准，创优质工程。管理目标:我们将发挥我公司传统优势，充分利用我们在生产经营、技术管理中的各种优势，实行现代化管理，保证工程在管理、质量、文明，作风上均创出一流水平。安装生产，文明施工，实现管理一流，争创优质工程。工期目标服务业主，满足合同工期要求,确保工程优质按期完工安全与文明施工目
