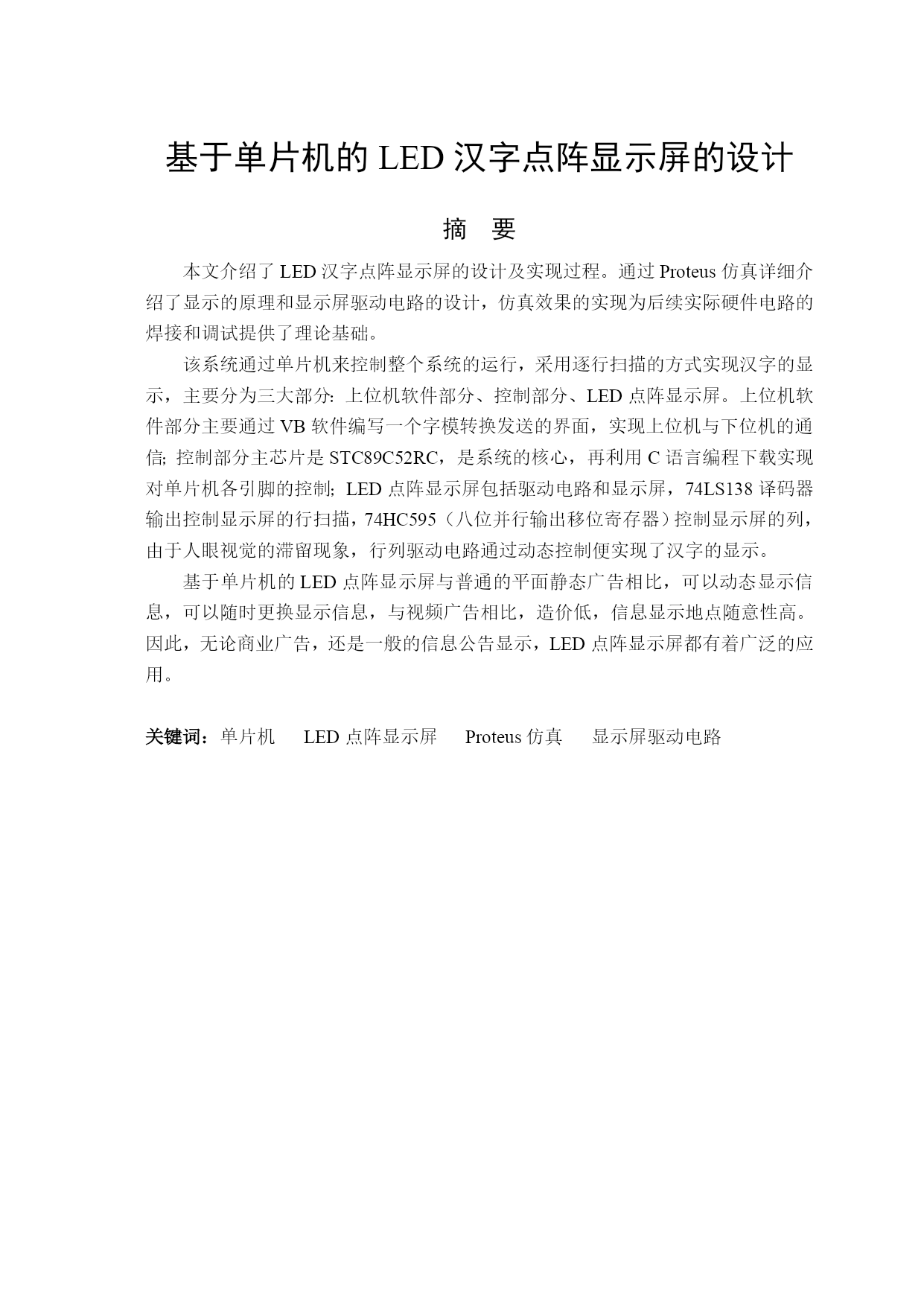

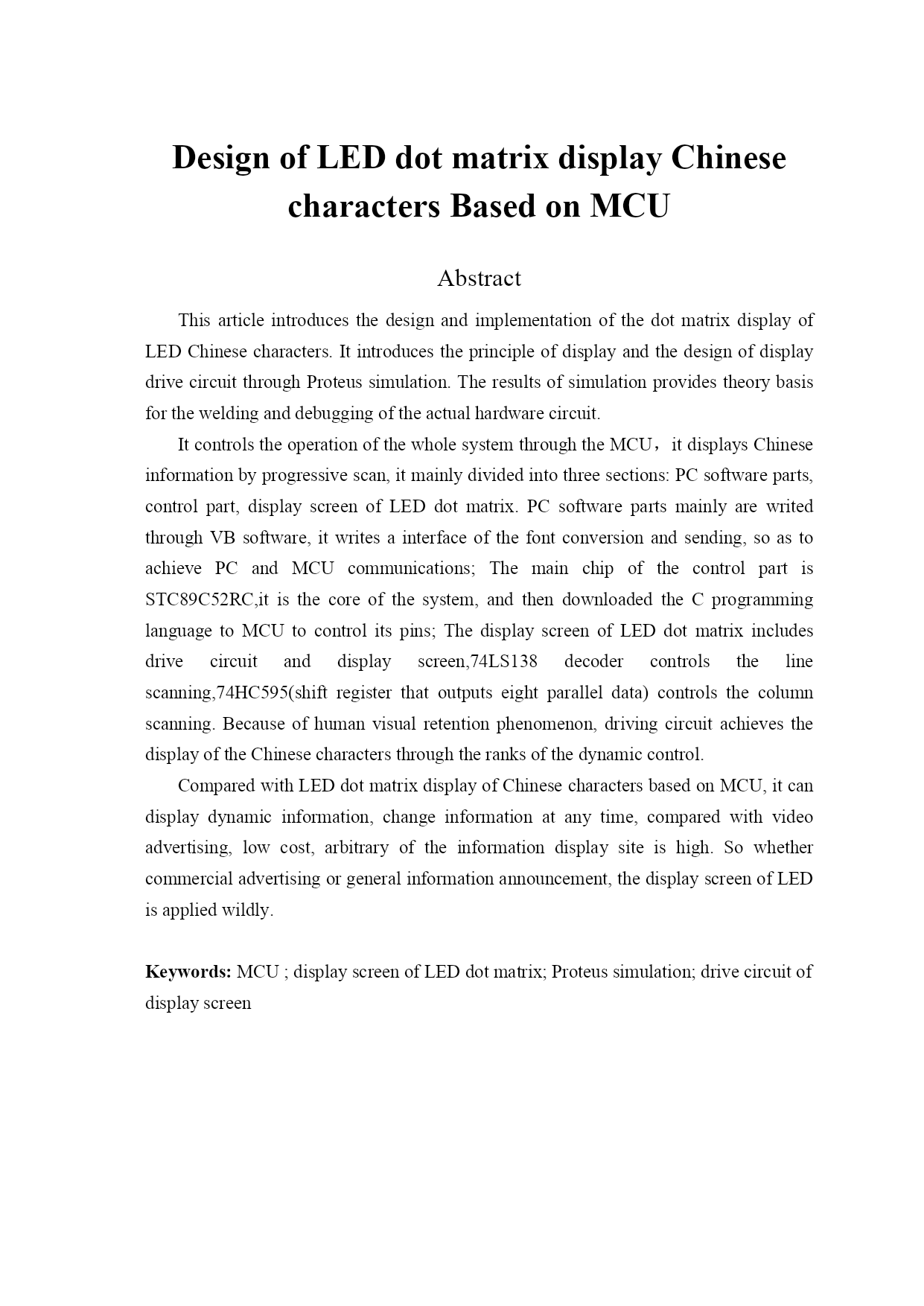

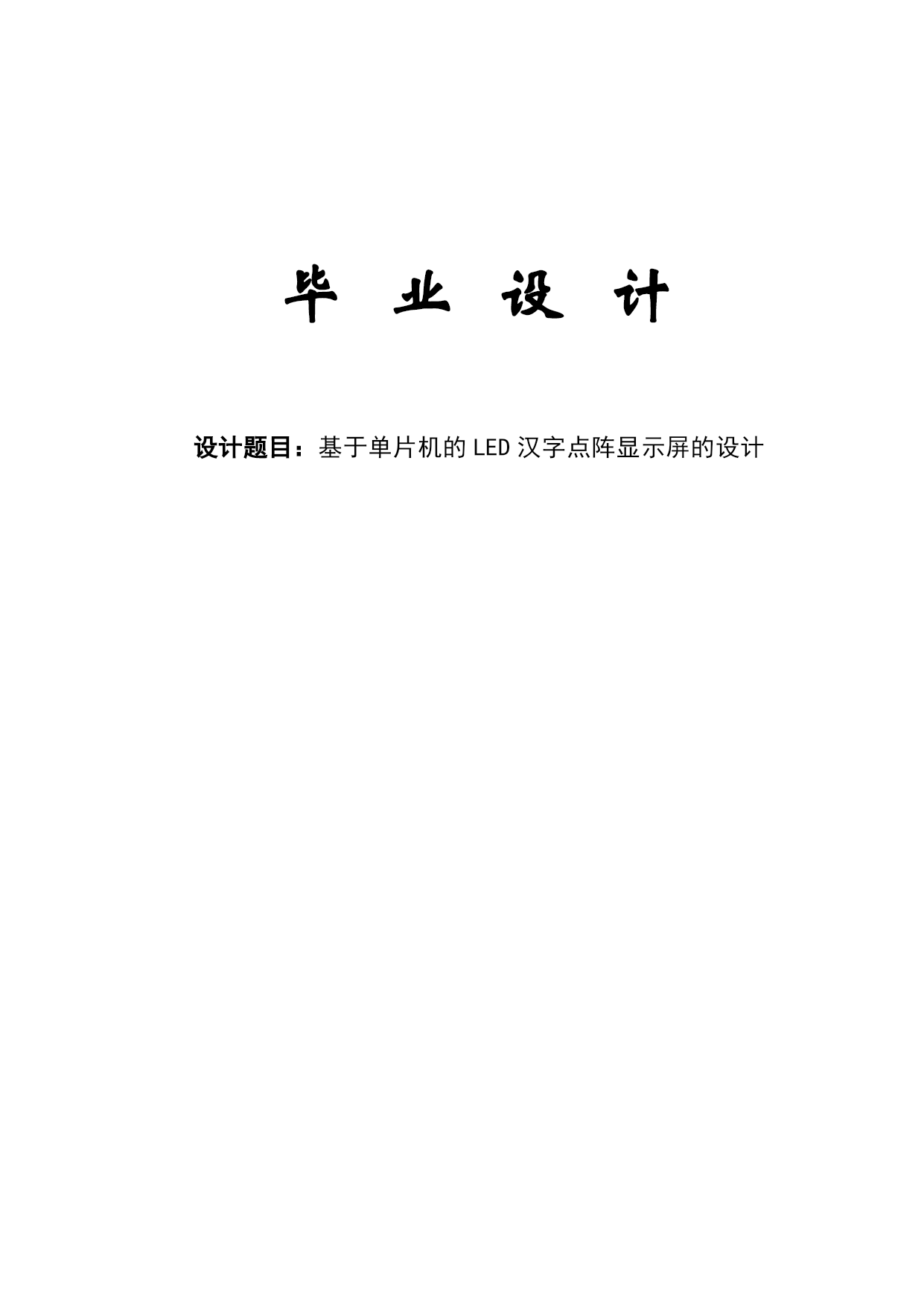

毕业设计设计题目：基于单片机的LED汉字点阵显示屏的设计基于单片机的LED汉字点阵显示屏的设计摘要本文介绍了LED汉字点阵显示屏的设计及实现过程。通过Proteus仿真详细介绍了显示的原理和显示屏驱动电路的设计，仿真效果的实现为后续实际硬件电路的焊接和调试提供了理论基础。该系统通过单片机来控制整个系统的运行，采用逐行扫描的方式实现汉字的显示，主要分为三大部分：上位机软件部分、控制部分、LED点阵显示屏。上位机软件部分主要通过VB软件编写一个字模转换发送的界面，实现上位机与下位机的通信；控制部分主芯片是STC89C52RC，是系统的核心，再利用C语言编程下载实现对单片机各引脚的控制；LED点阵显示屏包括驱动电路和显示屏，74LS138译码器输出控制显示屏的行扫描，74HC595（八位并行输出移位寄存器）控制显示屏的列，由于人眼视觉的滞留现象，行列驱动电路通过动态控制便实现了汉字的显示。基于单片机的LED点阵显示屏与普通的平面静态广告相比，可以动态显示信息，可以随时更换显示信息，与视频广告相比，造价低，信息显示地点随意性高。因此，无论商业广告，还是一般的信息公告显示，LED点阵显示屏都有着广泛的应用。关键词：单片机LED点阵显示屏Proteus仿真显示屏驱动电路DesignofLEDdotmatrixdisplayChinesecharactersBasedonMCUAbstractThisarticleintroducesthedesignandimplementationofthedotmatrixdisplayofLEDChinesecharacters.ItintroducestheprincipleofdisplayandthedesignofdisplaydrivecircuitthroughProteussimulation.Theresultsofsimulationprovidestheorybasisfortheweldinganddebuggingoftheactualhardwarecircuit.ItcontrolstheoperationofthewholesystemthroughtheMCU，itdisplaysChineseinformationbyprogressivescan,itmainlydividedintothreesections:PCsoftwareparts,controlpart,displayscreenofLEDdotmatrix.PCsoftwarepartsmainlyarewritedthroughVBsoftware,itwritesainterfaceofthefontconversionandsending,soastoachievePCandMCUcommunications;ThemainchipofthecontrolpartisSTC89C52RC,itisthecoreofthesystem,andthendownloadedtheCprogramminglanguagetoMCUtocontrolitspins;ThedisplayscreenofLEDdotmatrixincludesdrivecircuitanddisplayscreen,74LS138decodercontrolsthelinescanning,74HC595(shiftregisterthatoutputseightparalleldata)controlsthecolumnscanning.Becauseofhumanvisualretentionphenomenon,drivingcircuitachievesthedisplayoftheChinesecharactersthroughtheranksofthedynamiccontrol.ComparedwithLEDdotmatrixdisplayofChinesecharactersbasedonMCU,itcandisplaydynamicinformation,changeinformationatanytime,comparedwithvideoadvertising,lowcost,arbitraryoftheinformationdisplaysiteishigh.Sowhethercommercialadvertisingorgeneralinformationannouncement,thedisplayscreenofLEDisappliedwildly.Keywords:MCU;displaysc
