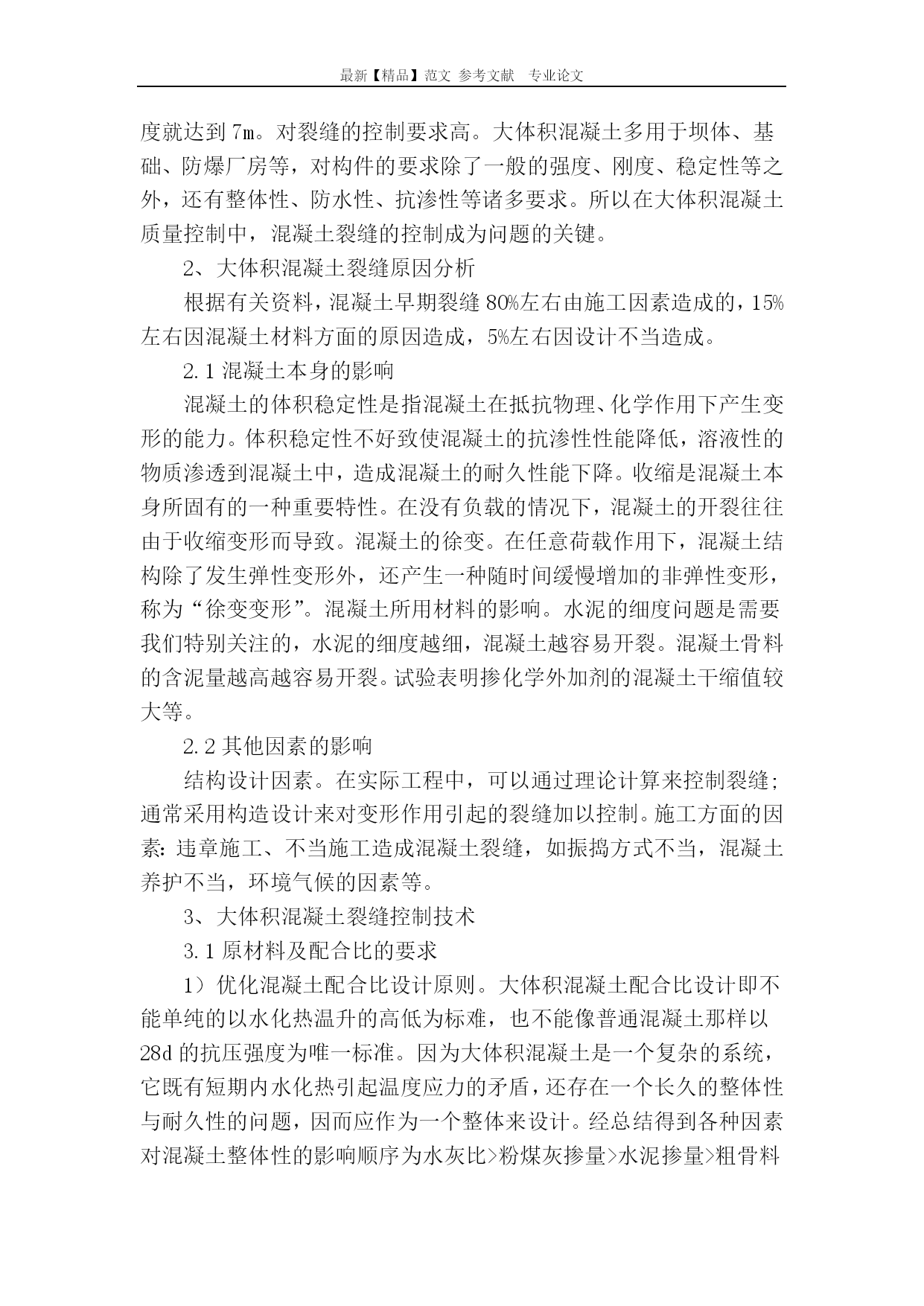

最新【精品】范文参考文献专业论文大体积混凝土在施工中存在的裂缝问题大体积混凝土在施工中存在的裂缝问题摘要：本文结合大体积混凝土基础施工问题----裂缝，分析裂缝产生的原因及其施工方法，并为确保混凝土施工质量而制定了一些相关措施。探讨了在施工中对材料选择、配合比、外加剂、施工布置、浇筑工艺、养护等几个环节采取了严格的控制措施，为同类工程的施工提供了参考。关键词：大体积混凝土硅灰外加剂温度裂缝中图分类号：TU375文献标识码：A文章编号：随着我国对基础设施的投入力度的不断加大，大体积混凝土工程也越来越多。其特点是长度、宽度、厚度尺寸均较大，混凝土浇筑面和浇筑量大。由于大体积混凝土整体性要求高，往往不允许留施工缝。这就对混凝土施工技术要求较高。但在实际施工过程中，混凝土的裂缝现象较为普遍。尽管我们在施工中采取各种措施，但裂缝现象仍无法杜绝，究其原因，混凝土温度应力的变化，是造成混凝土裂缝的重要因素。1、大体积混凝土的主要存在问题混凝土组份较过去复杂，为满足一些工程对混凝土性能的特殊要求，大体积混凝土结构物或者构件体积庞大、混凝土用量大，由此导致工程条件复杂多样。混凝土的组份相应变化较大。混凝土就掺加了大量的硅灰外加剂等。施工时间长，外界条件变化大。混凝土的厚度越来越大。水泥水化热散发困难，使得混凝土浇筑后温度升高幅度(最高可达80℃以上)出现可观的膨胀量；到了后期降温阶段，又会出现相应的可观的度收缩。大体积混凝土中配筋量一般相对又较小，容易在后期降温阶段因为温度收缩过快而使混凝土中出现严重的贯穿性裂缝，严重降低大体积混凝土的整体性、抗渗能力等。局部混凝土厚度就达到7m。对裂缝的控制要求高。大体积混凝土多用于坝体、基础、防爆厂房等，对构件的要求除了一般的强度、刚度、稳定性等之外，还有整体性、防水性、抗渗性等诸多要求。所以在大体积混凝土质量控制中，混凝土裂缝的控制成为问题的关键。2、大体积混凝土裂缝原因分析根据有关资料，混凝土早期裂缝80%左右由施工因素造成的，15%左右因混凝土材料方面的原因造成，5%左右因设计不当造成。2.1混凝土本身的影响混凝土的体积稳定性是指混凝土在抵抗物理、化学作用下产生变形的能力。体积稳定性不好致使混凝土的抗渗性性能降低，溶液性的物质渗透到混凝土中，造成混凝土的耐久性能下降。收缩是混凝土本身所固有的一种重要特性。在没有负载的情况下，混凝土的开裂往往由于收缩变形而导致。混凝土的徐变。在任意荷载作用下，混凝土结构除了发生弹性变形外，还产生一种随时间缓慢增加的非弹性变形，称为“徐变变形”。混凝土所用材料的影响。水泥的细度问题是需要我们特别关注的，水泥的细度越细，混凝土越容易开裂。混凝土骨料的含泥量越高越容易开裂。试验表明掺化学外加剂的混凝土干缩值较大等。2.2其他因素的影响结构设计因素。在实际工程中，可以通过理论计算来控制裂缝;通常采用构造设计来对变形作用引起的裂缝加以控制。施工方面的因素：违章施工、不当施工造成混凝土裂缝，如振捣方式不当，混凝土养护不当，环境气候的因素等。3、大体积混凝土裂缝控制技术3.1原材料及配合比的要求1）优化混凝土配合比设计原则。大体积混凝土配合比设计即不能单纯的以水化热温升的高低为标难，也不能像普通混凝土那样以28d的抗压强度为唯一标准。因为大体积混凝土是一个复杂的系统，它既有短期内水化热引起温度应力的矛盾，还存在一个长久的整体性与耐久性的问题，因而应作为一个整体来设计。经总结得到各种因素对混凝土整体性的影响顺序为水灰比>粉煤灰掺量>水泥掺量>粗骨料类型>外加剂>水泥种类。因此根据各因素对混凝土的影响程度，在进行大体积混凝土设计时，应遵循以下原则：采用有效措施降低水灰比，最大不易超过0.5，这是保证大体积混凝土具有良好品质的基础。满足混凝土强度的前提下，将胶凝材料降至最低点，在胶凝材料总量不变时，尽可能多的采用混合材料取代水泥。合理的调整粗骨料粒径和颗粒级配，以增加混凝土本身的抗裂能力。根据结构最小断面尺寸和泵管内径，尽可能选用较大的粒径。2）水泥的选择。应尽可能减少水泥用量，必要时要增大粉煤灰的掺和量(但不能超过规范要求)，使混凝土达到设计强度以及和易性的要求。在这里，水泥用量不但直接影响到水化热(单位水泥用量每增减10kg，混凝土绝热温度亦相应升降1℃)和混凝土的收缩，而且与经济技术指标密切相关，减小水泥用量既对裂缝控制有利，又可降低工程投资。3）骨料的选择。应优先选用热膨胀系数小、含泥量低的骨料，并强调骨料的连续级配(条件许可时，应尽可能使用粒径大的骨料)。4）外加剂和配合比的选择。在现代混凝土的配合比设计中，外加剂已成为必不可少的成分之一。在大体积混凝土结构中，应用较广泛的外加剂主要有减水剂、缓凝剂、微膨胀剂等几种。添加外加剂的根
