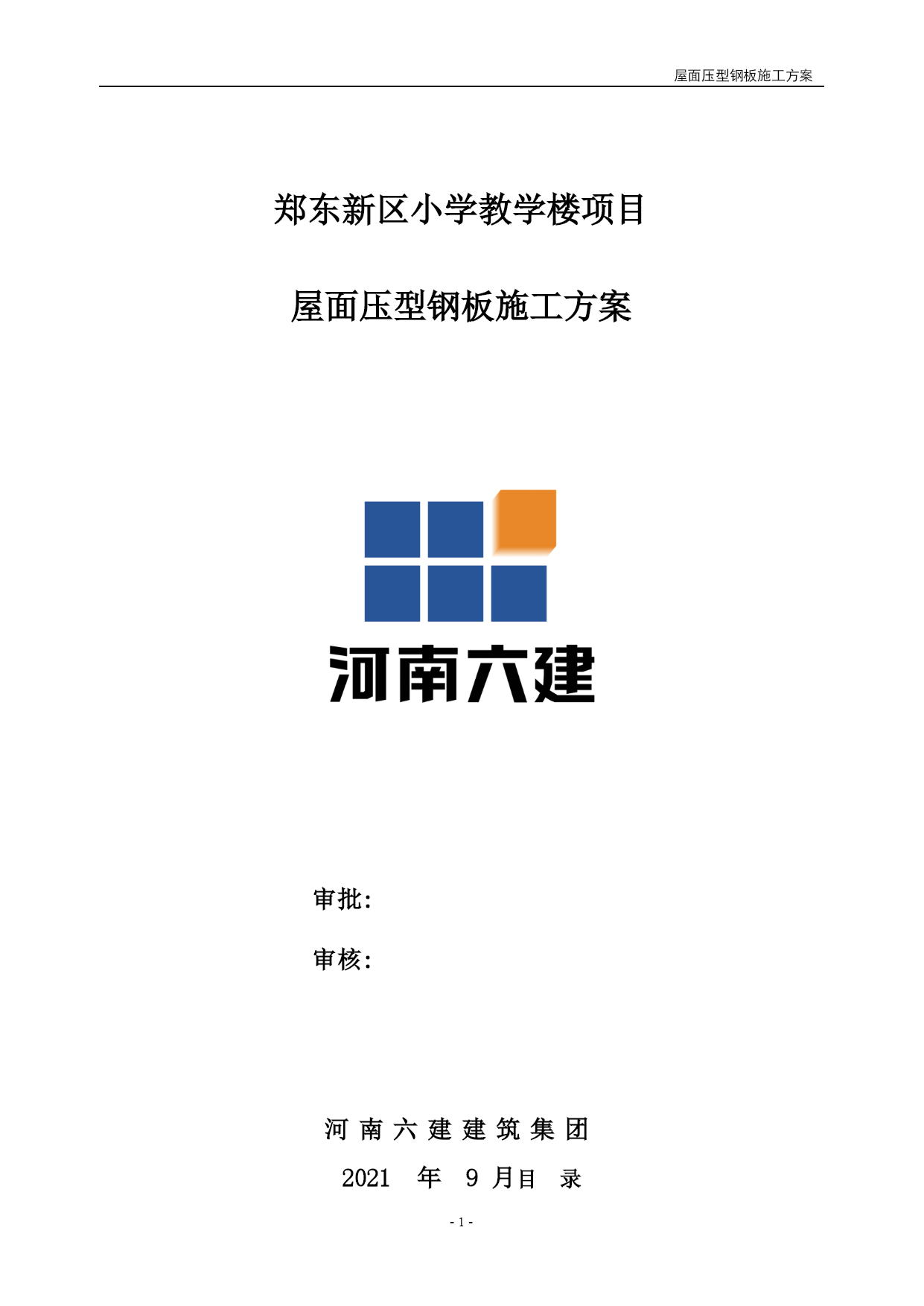

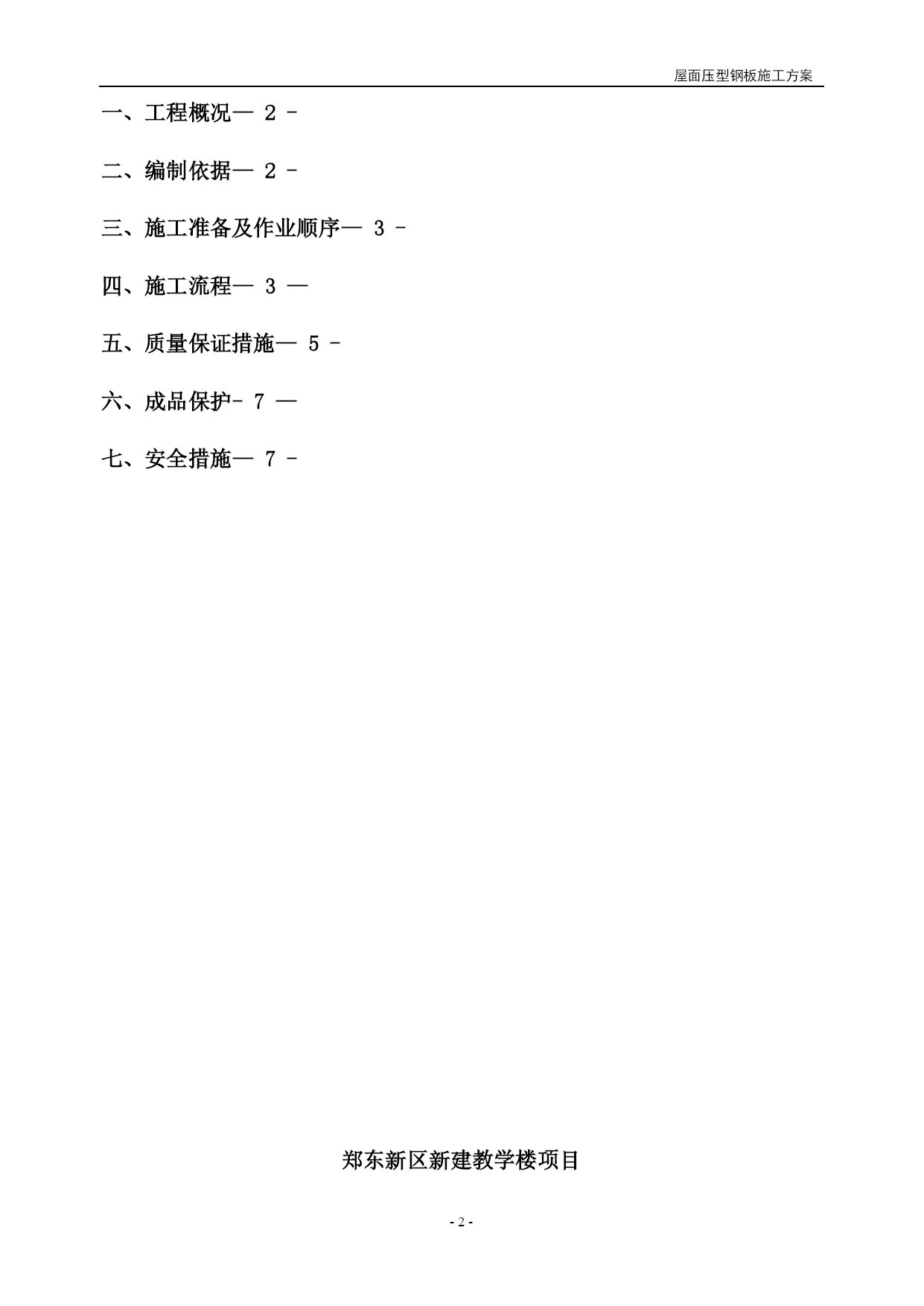

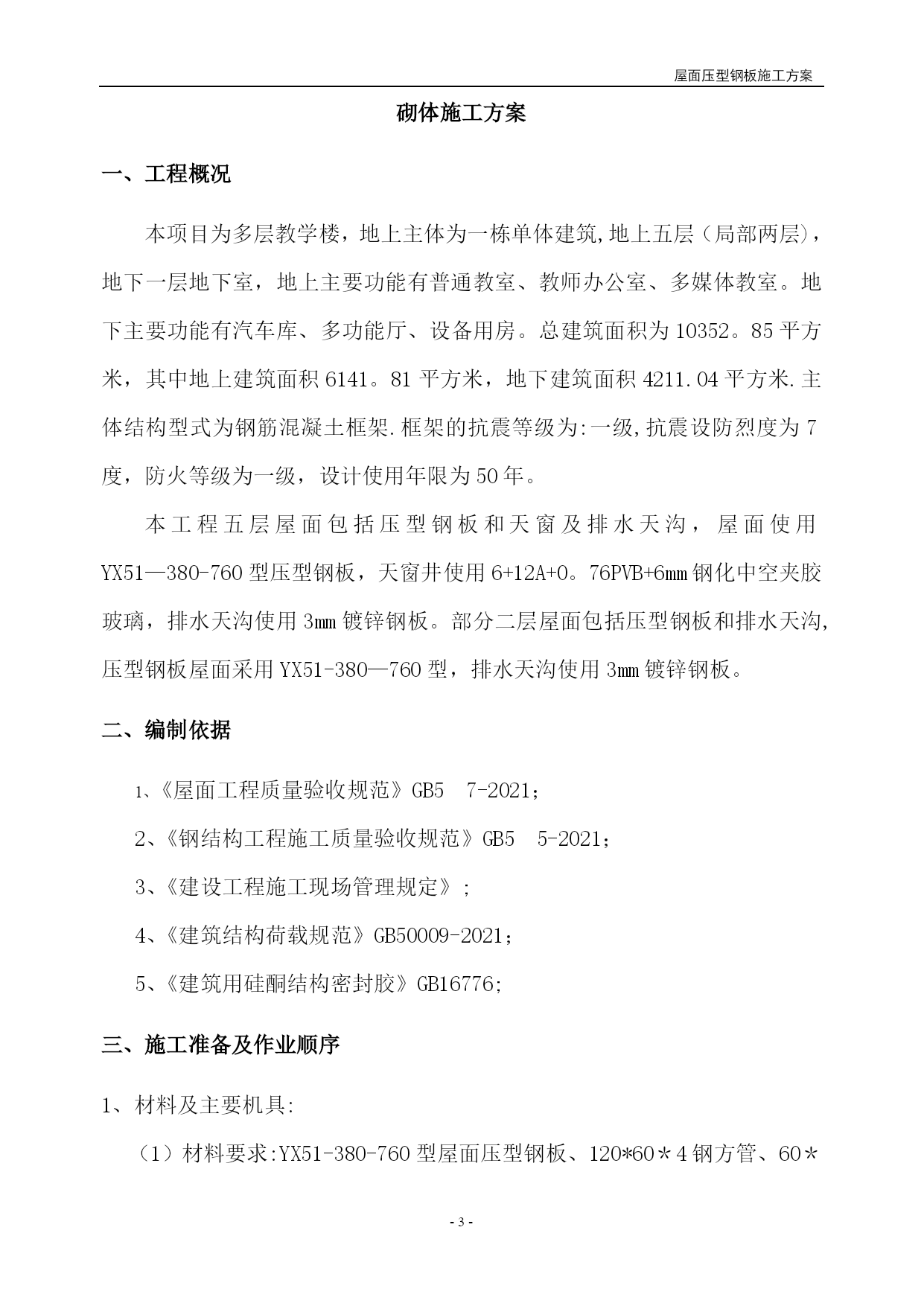

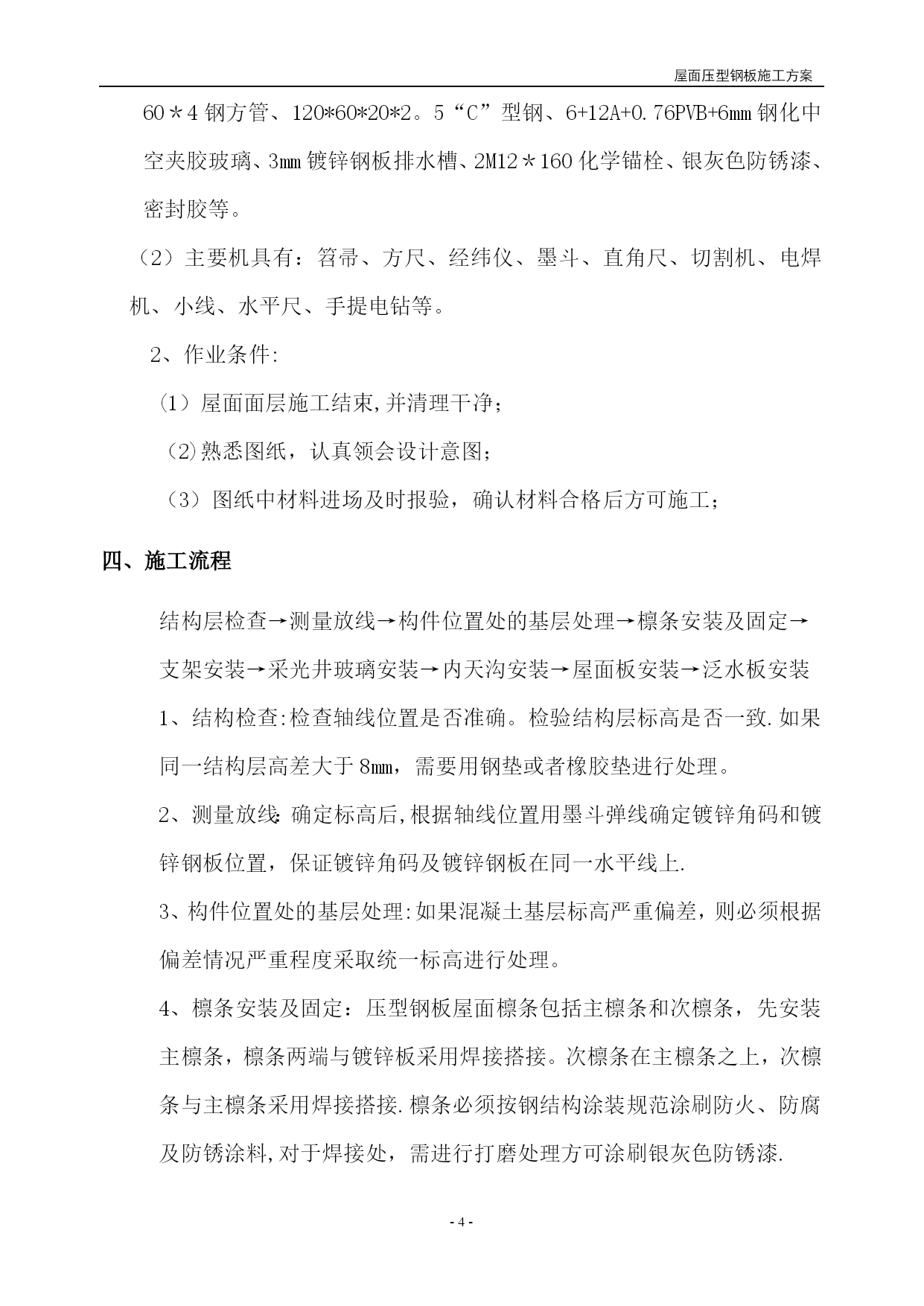

屋面压型钢板施工方案轻钢屋面施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载郑东新区小学教学楼项目屋面压型钢板施工方案审批:审核:河南六建建筑集团2021年9月目录TOC\o”1—3”\h\z\uHYPERLINK\l"_Toc429579407"一、工程概况PAGEREF_Toc429579407\h—2-HYPERLINK\l”_Toc429579408”二、编制依据PAGEREF_Toc429579408\h—2-HYPERLINK\l”_Toc429579409"三、施工准备及作业顺序PAGEREF_Toc429579409\h—3-HYPERLINK\l"_Toc429579410”四、施工流程PAGEREF_Toc429579410\h—3—HYPERLINK\l”_Toc429579411”五、质量保证措施PAGEREF_Toc429579411\h—5-HYPERLINK\l"_Toc429579412"六、成品保护PAGEREF_Toc429579412\h-7—HYPERLINK\l"_Toc429579413"七、安全措施PAGEREF_Toc429579413\h—7-郑东新区新建教学楼项目砌体施工方案一、工程概况本项目为多层教学楼，地上主体为一栋单体建筑,地上五层（局部两层)，地下一层地下室，地上主要功能有普通教室、教师办公室、多媒体教室。地下主要功能有汽车库、多功能厅、设备用房。总建筑面积为10352。85平方米，其中地上建筑面积6141。81平方米，地下建筑面积4211.04平方米.主体结构型式为钢筋混凝土框架.框架的抗震等级为:一级,抗震设防烈度为7度，防火等级为一级，设计使用年限为50年。本工程五层屋面包括压型钢板和天窗及排水天沟，屋面使用YX51—380-760型压型钢板，天窗井使用6+12A+0。76PVB+6mm钢化中空夹胶玻璃，排水天沟使用3mm镀锌钢板。部分二层屋面包括压型钢板和排水天沟,压型钢板屋面采用YX51-380—760型，排水天沟使用3mm镀锌钢板。二、编制依据1、《屋面工程质量验收规范》GB57-2021；2、《钢结构工程施工质量验收规范》GB55-2021；3、《建设工程施工现场管理规定》;4、《建筑结构荷载规范》GB50009-2021；5、《建筑用硅酮结构密封胶》GB16776;三、施工准备及作业顺序1、材料及主要机具:（1）材料要求:YX51-380-760型屋面压型钢板、120*60＊4钢方管、60＊60＊4钢方管、120*60*20*2。5“C”型钢、6+12A+0.76PVB+6mm钢化中空夹胶玻璃、3mm镀锌钢板排水槽、2M12＊160化学锚栓、银灰色防锈漆、密封胶等。（2）主要机具有：笤帚、方尺、经纬仪、墨斗、直角尺、切割机、电焊机、小线、水平尺、手提电钻等。2、作业条件:(1）屋面面层施工结束,并清理干净；（2)熟悉图纸，认真领会设计意图；（3）图纸中材料进场及时报验，确认材料合格后方可施工；四、施工流程结构层检查→测量放线→构件位置处的基层处理→檩条安装及固定→支架安装→采光井玻璃安装→内天沟安装→屋面板安装→泛水板安装1、结构检查:检查轴线位置是否准确。检验结构层标高是否一致.如果同一结构层高差大于8mm，需要用钢垫或者橡胶垫进行处理。2、测量放线：确定标高后,根据轴线位置用墨斗弹线确定镀锌角码和镀锌钢板位置，保证镀锌角码及镀锌钢板在同一水平线上.3、构件位置处的基层处理:如果混凝土基层标高严重偏差，则必须根据偏差情况严重程度采取统一标高进行处理。4、檩条安装及固定：压型钢板屋面檩条包括主檩条和次檩条，先安装主檩条，檩条两端与镀锌板采用焊接搭接。次檩条在主檩条之上，次檩条与主檩条采用焊接搭接.檩条必须按钢结构涂装规范涂刷防火、防腐及防锈涂料,对于焊接处，需进行打磨处理方可涂刷银灰色防锈漆.5、支架安装：为连接压型钢板与檩条，采用“C”型钢作为连接支架，支架按设计间距，采用焊接与檩条连接，位置必须准确,固定牢固.6、采光井玻璃安装：采光井玻璃使用6+12A+0.76PVB+6mm钢化中空夹胶玻璃,玻璃边框使用铝合金材料，玻璃使用焊接固定在檩条上,玻璃与玻璃之间缝隙使用密封胶填充.7、内天沟安装1）天沟安装时,将天沟压在双檩条间，找正位置用自攻螺钉连接，天沟板按从高到底的坡度方向,用后一块压住前一块，互相搭接，定位后，相互搭接处用不锈钢焊条焊接。2）内天沟分段安装时,搭接要工整，顺直、排水通畅、无积水,天沟纵向坡度不应
