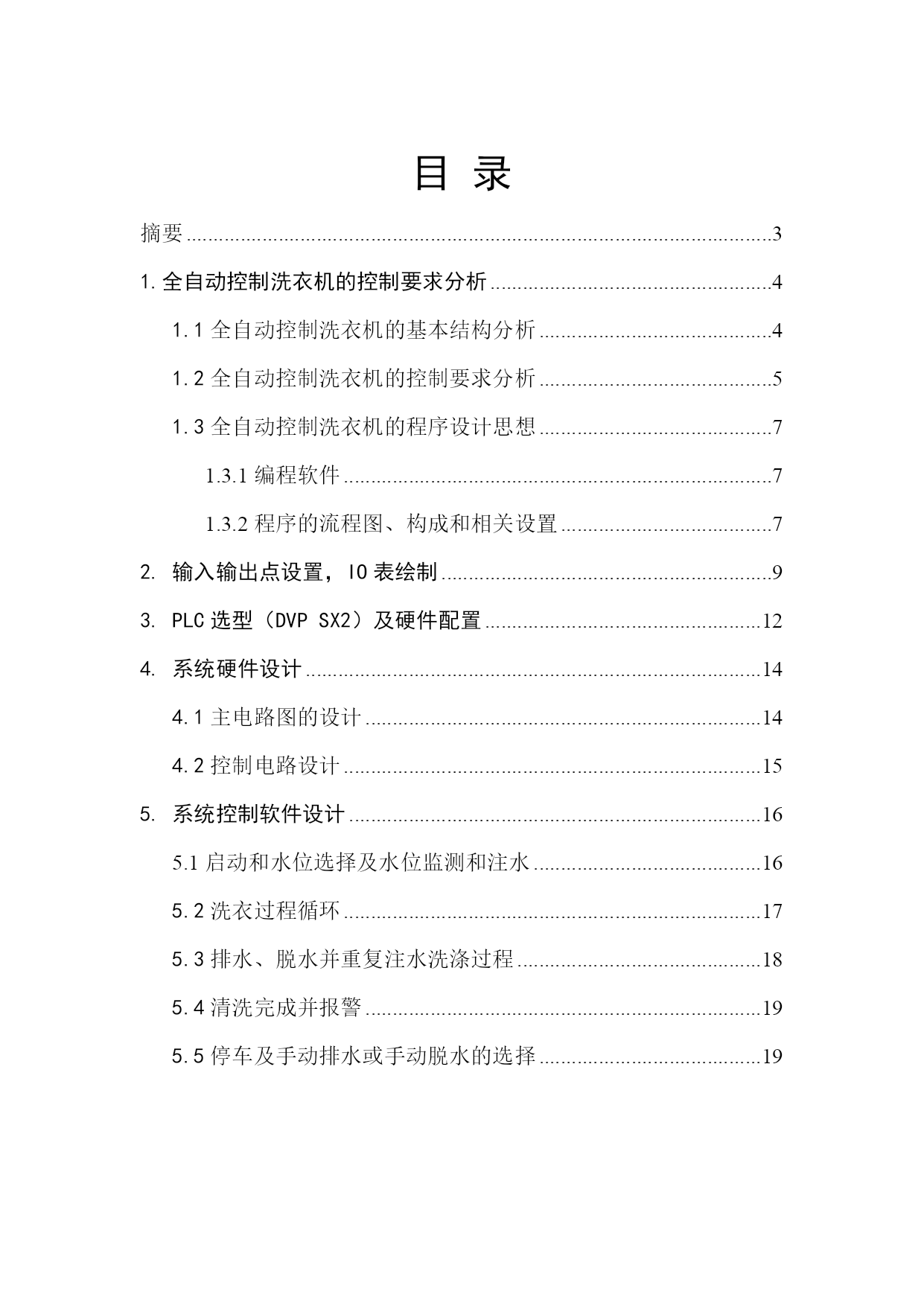

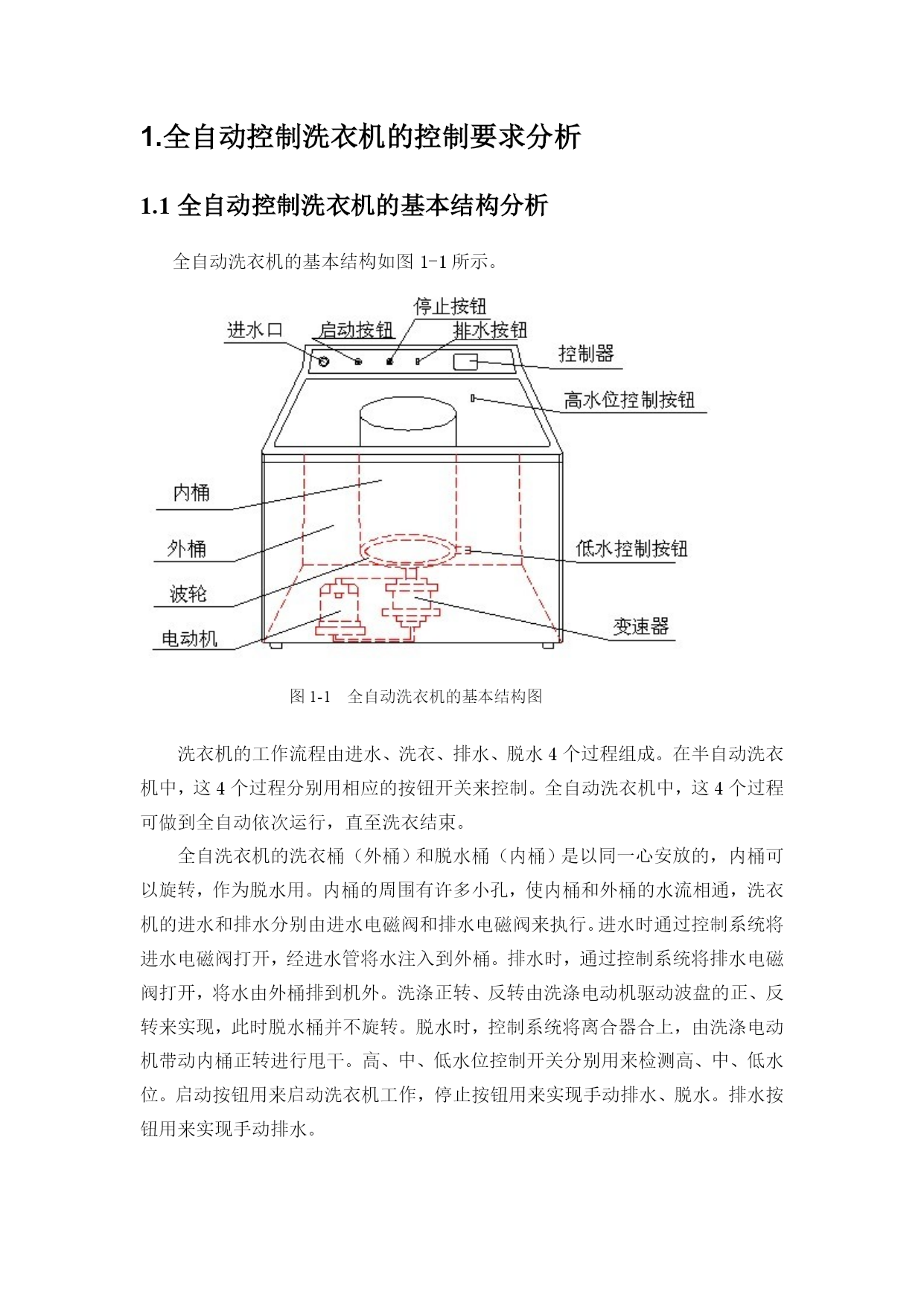

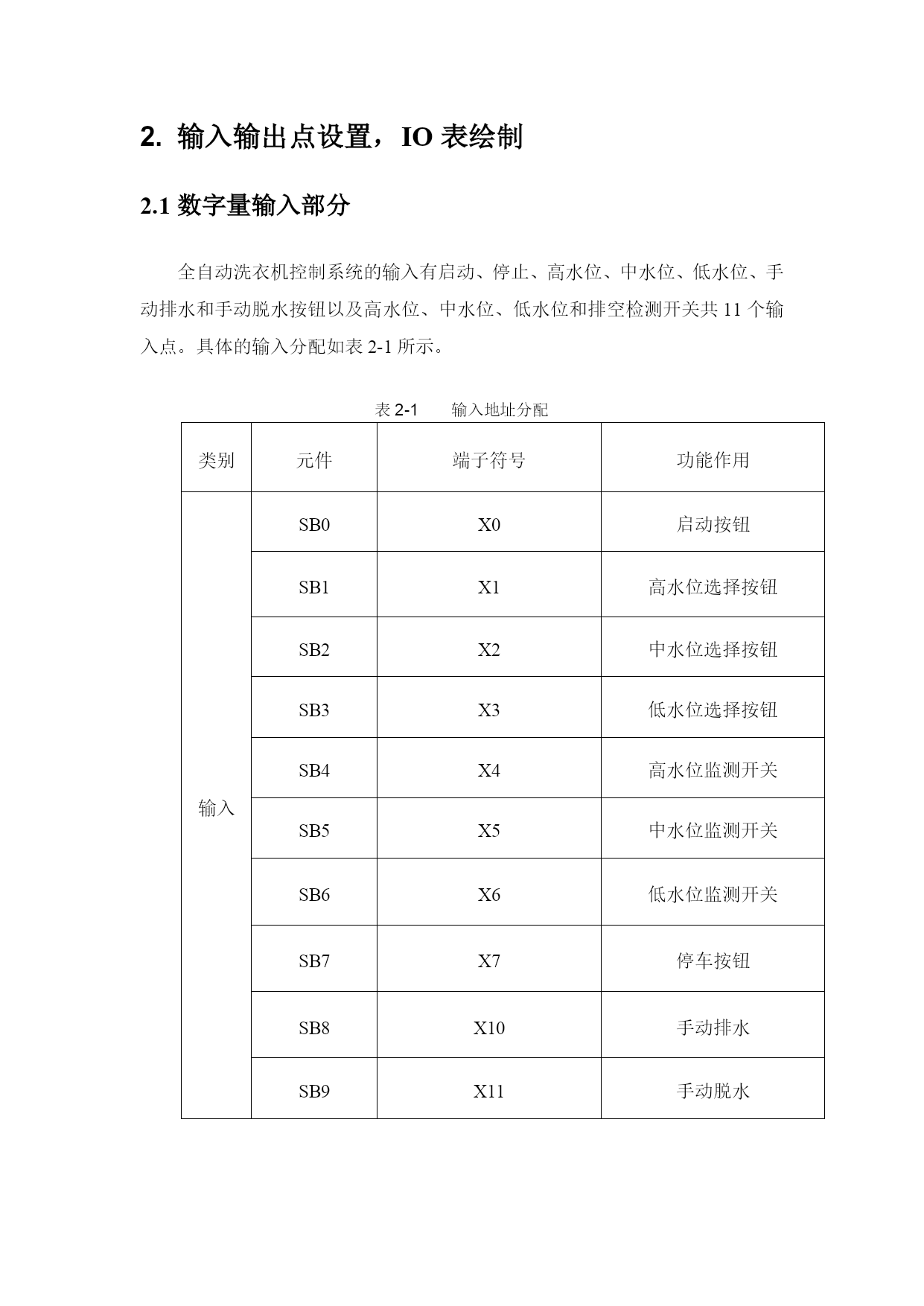

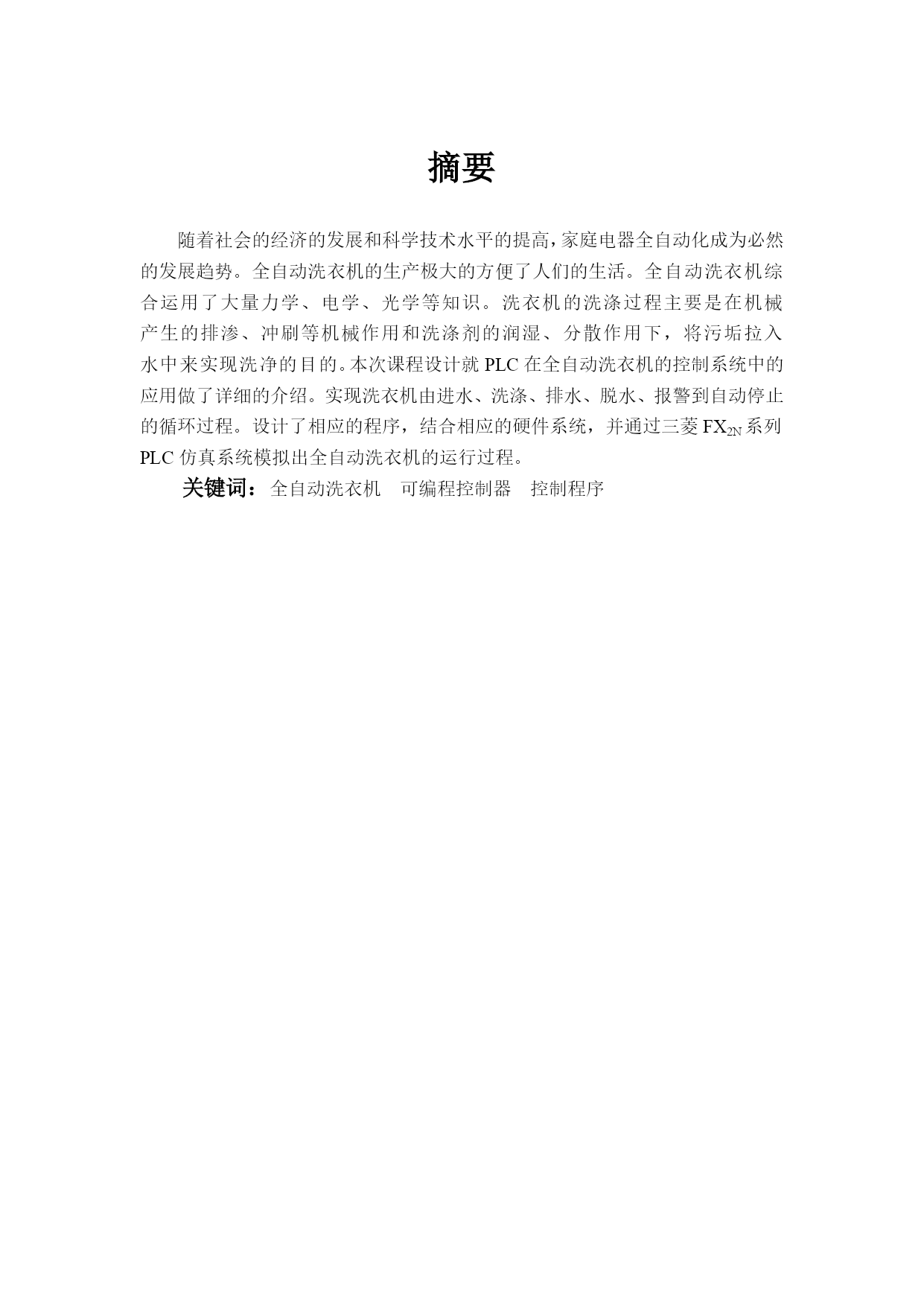

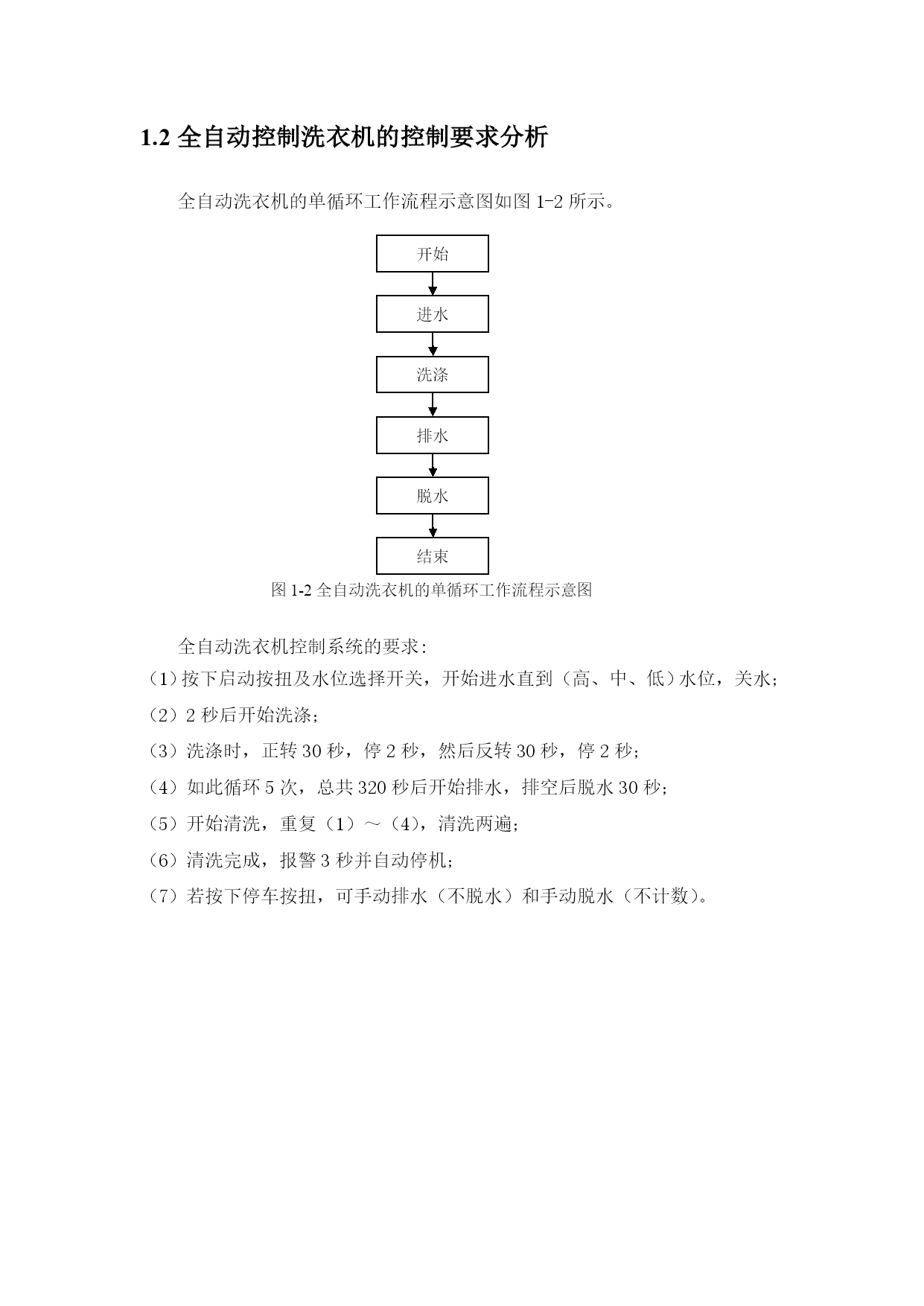

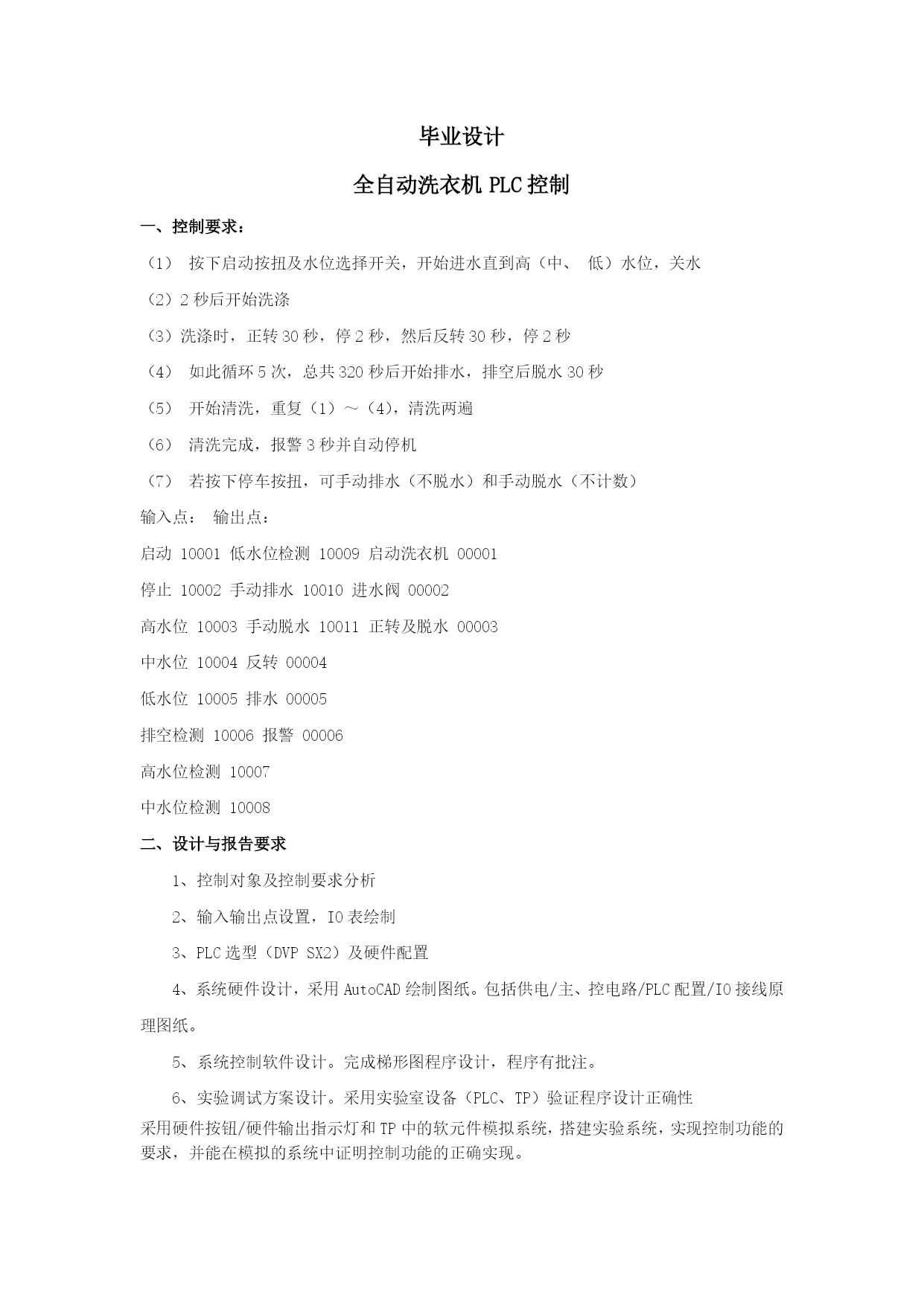

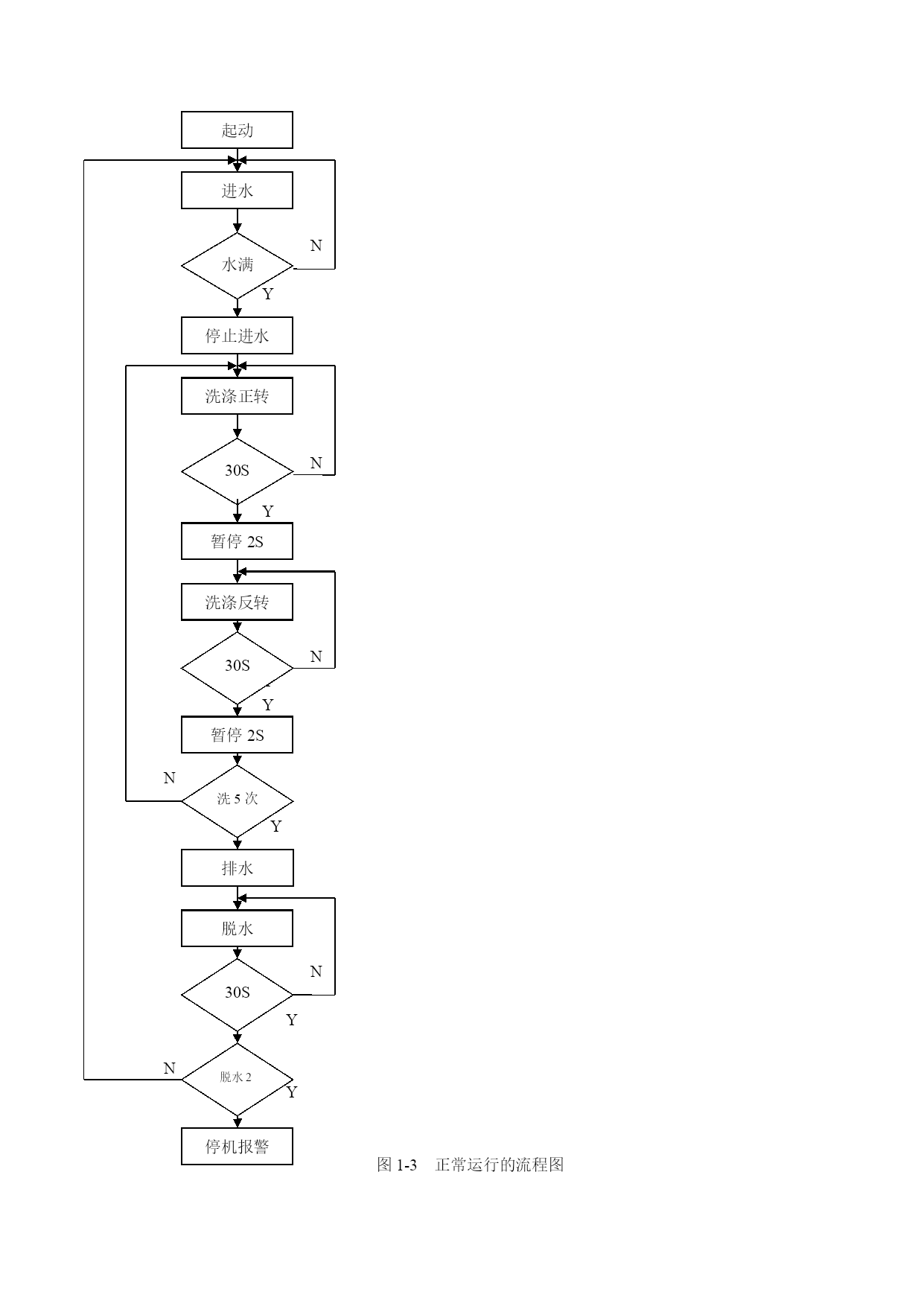

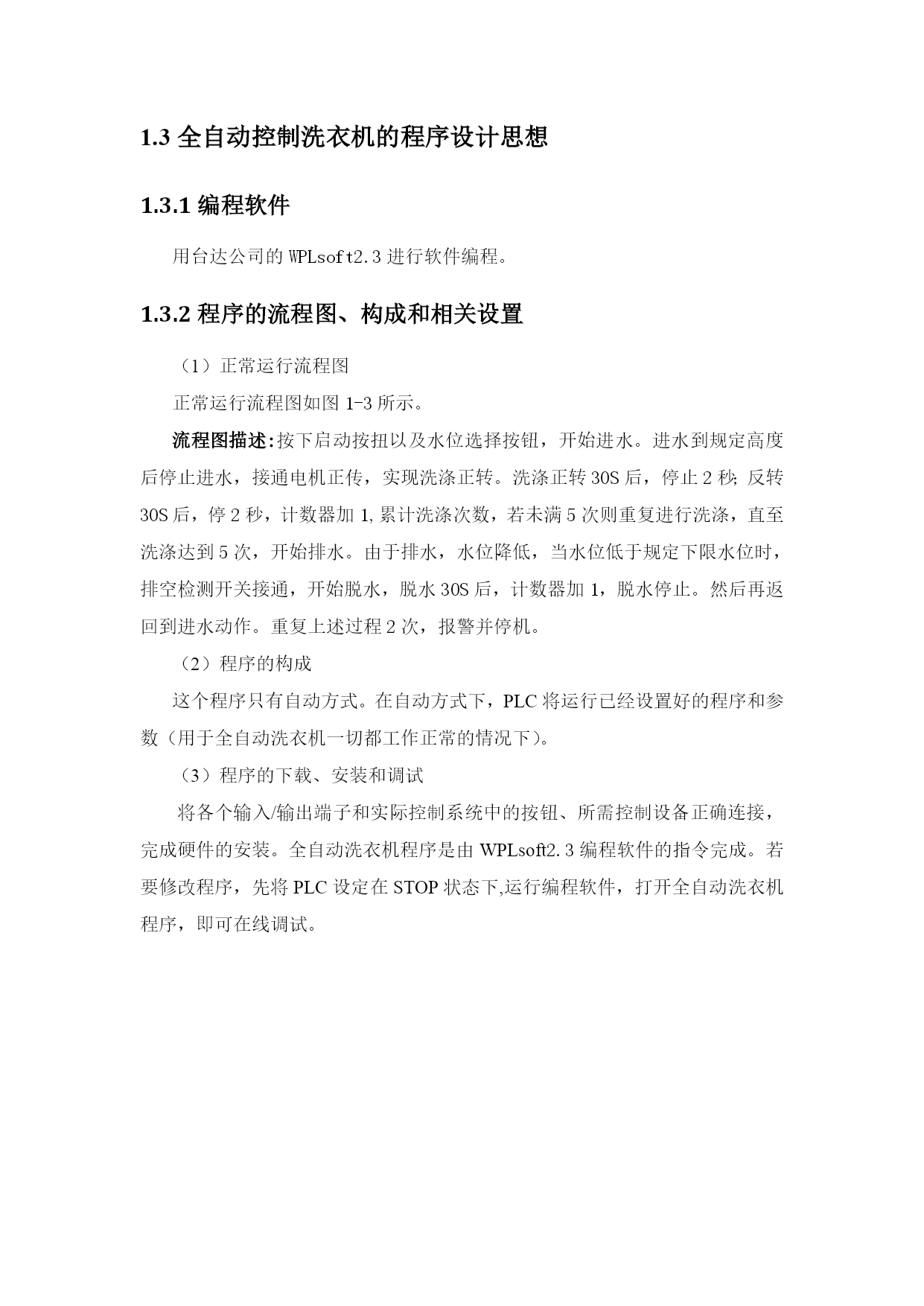

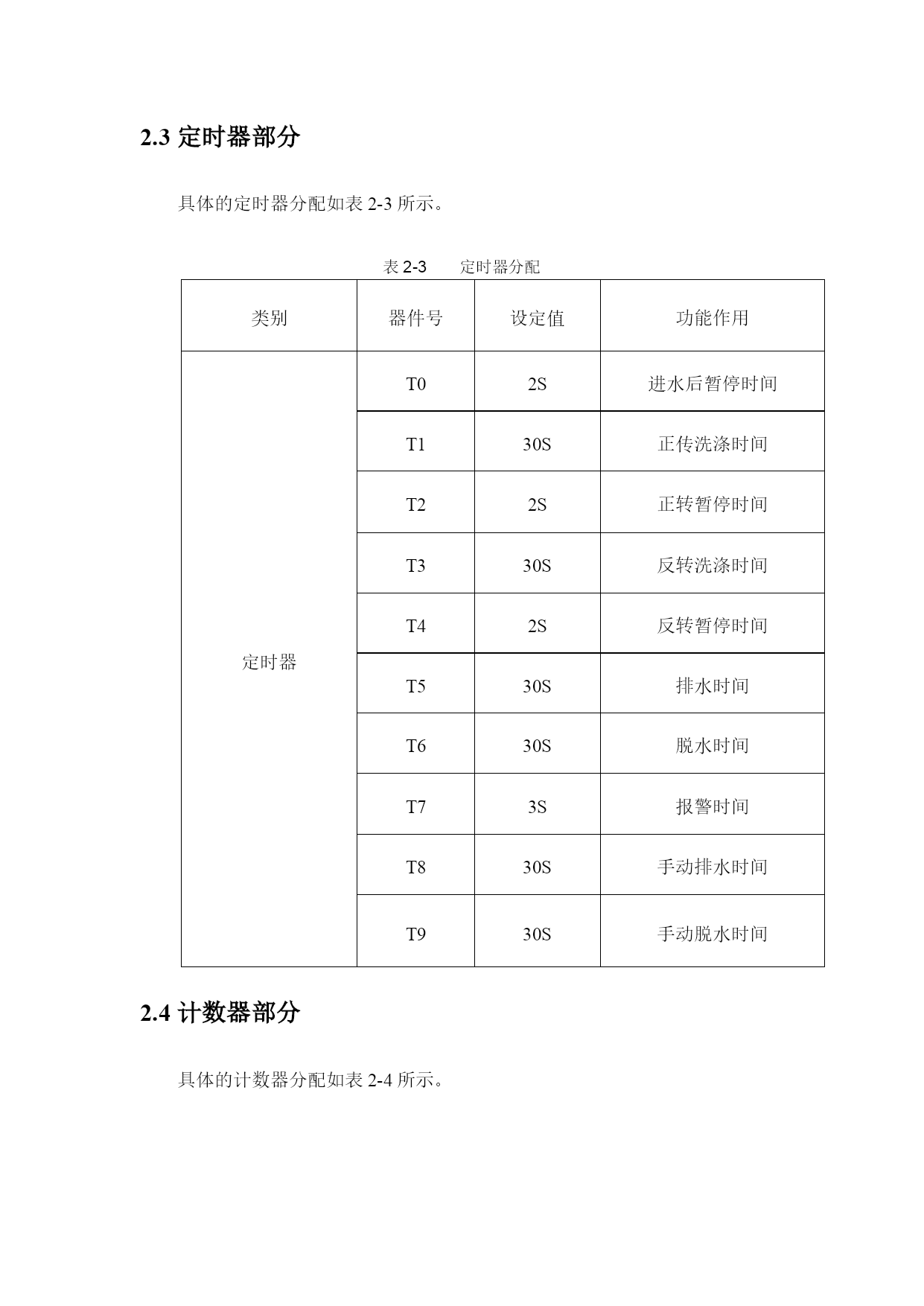

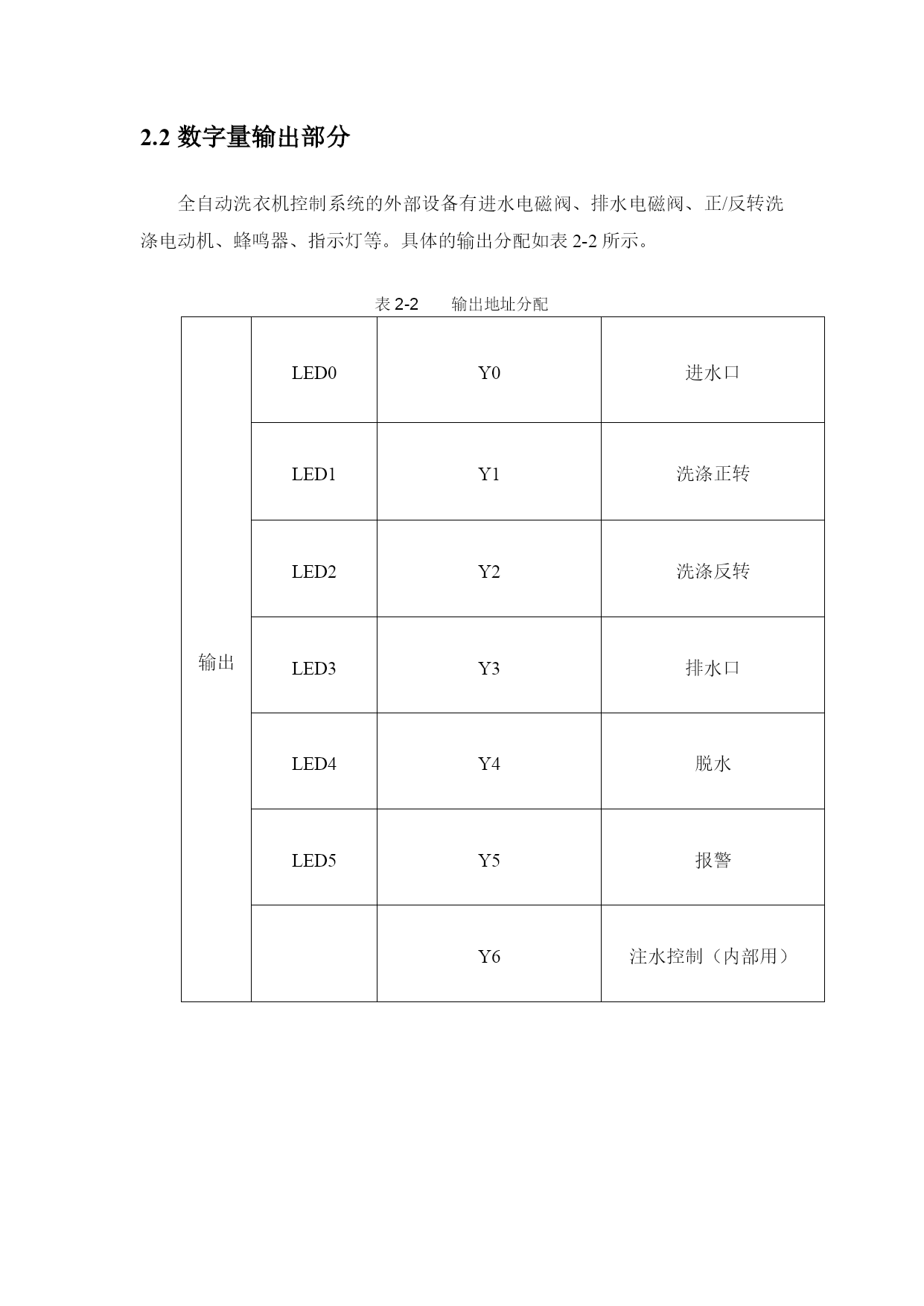

毕业设计全自动洗衣机PLC控制一、控制要求：（1）按下启动按扭及水位选择开关，开始进水直到高（中、低）水位，关水（2）2秒后开始洗涤（3）洗涤时，正转30秒，停2秒，然后反转30秒，停2秒（4）如此循环5次，总共320秒后开始排水，排空后脱水30秒（5）开始清洗，重复（1）～（4），清洗两遍（6）清洗完成，报警3秒并自动停机（7）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）输入点：输出点：启动10001低水位检测10009启动洗衣机00001停止10002手动排水10010进水阀00002高水位10003手动脱水10011正转及脱水00003中水位10004反转00004低水位10005排水00005排空检测10006报警00006高水位检测10007中水位检测10008二、设计与报告要求1、控制对象及控制要求分析2、输入输出点设置，IO表绘制3、PLC选型（DVPSX2）及硬件配置4、系统硬件设计，采用AutoCAD绘制图纸。包括供电/主、控电路/PLC配置/IO接线原理图纸。5、系统控制软件设计。完成梯形图程序设计，程序有批注。6、实验调试方案设计。采用实验室设备（PLC、TP）验证程序设计正确性采用硬件按钮/硬件输出指示灯和TP中的软元件模拟系统，搭建实验系统，实现控制功能的要求，并能在模拟的系统中证明控制功能的正确实现。目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc357981367"摘要PAGEREF_Toc357981367\h3HYPERLINK\l"_Toc357981368"1.全自动控制洗衣机的控制要求分析PAGEREF_Toc357981368\h4HYPERLINK\l"_Toc357981369"1.1全自动控制洗衣机的基本结构分析PAGEREF_Toc357981369\h4HYPERLINK\l"_Toc357981370"1.2全自动控制洗衣机的控制要求分析PAGEREF_Toc357981370\h5HYPERLINK\l"_Toc357981371"1.3全自动控制洗衣机的程序设计思想PAGEREF_Toc357981371\h7HYPERLINK\l"_Toc357981372"1.3.1编程软件PAGEREF_Toc357981372\h7HYPERLINK\l"_Toc357981373"1.3.2程序的流程图、构成和相关设置PAGEREF_Toc357981373\h7HYPERLINK\l"_Toc357981374"2.输入输出点设置，IO表绘制PAGEREF_Toc357981374\h9HYPERLINK\l"_Toc357981375"3.PLC选型（DVPSX2）及硬件配置PAGEREF_Toc357981375\h12HYPERLINK\l"_Toc357981376"4.系统硬件设计PAGEREF_Toc357981376\h14HYPERLINK\l"_Toc357981377"4.1主电路图的设计PAGEREF_Toc357981377\h14HYPERLINK\l"_Toc357981378"4.2控制电路设计PAGEREF_Toc357981378\h15HYPERLINK\l"_Toc357981379"5.系统控制软件设计PAGEREF_Toc357981379\h16HYPERLINK\l"_Toc357981380"5.1启动和水位选择及水位监测和注水PAGEREF_Toc357981380\h16HYPERLINK\l"_Toc357981381"5.2洗衣过程循环PAGEREF_Toc357981381\h17HYPERLINK\l"_Toc357981382"5.3排水、脱水并重复注水洗涤过程PAGEREF_Toc357981382\h18HYPERLINK\l"_Toc357981383"5.4清洗完成并报警PAGEREF_Toc357981383\h19HYPERLINK\l"_Toc357981384"5.5停车及手动排水或手动脱水的选择PAGEREF_Toc357981384\h19摘要随着社会的经济的发展和科学技术水平的提高，家庭电器全自动化成为必然的发展趋势。全自动洗衣机的生产极大的方便了人们的生活。全自动洗衣机综合运用了大量HYPERLINK"h
