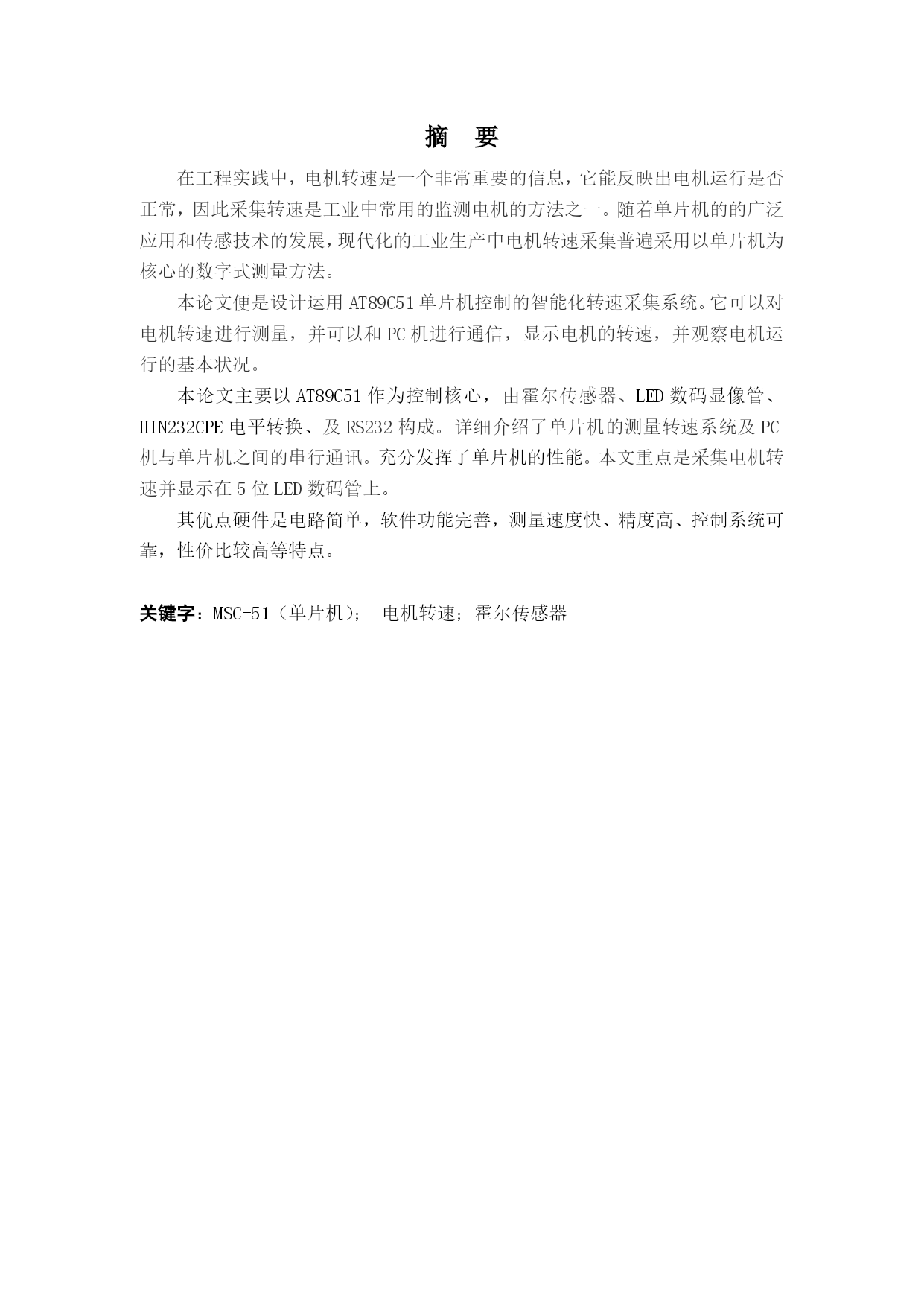

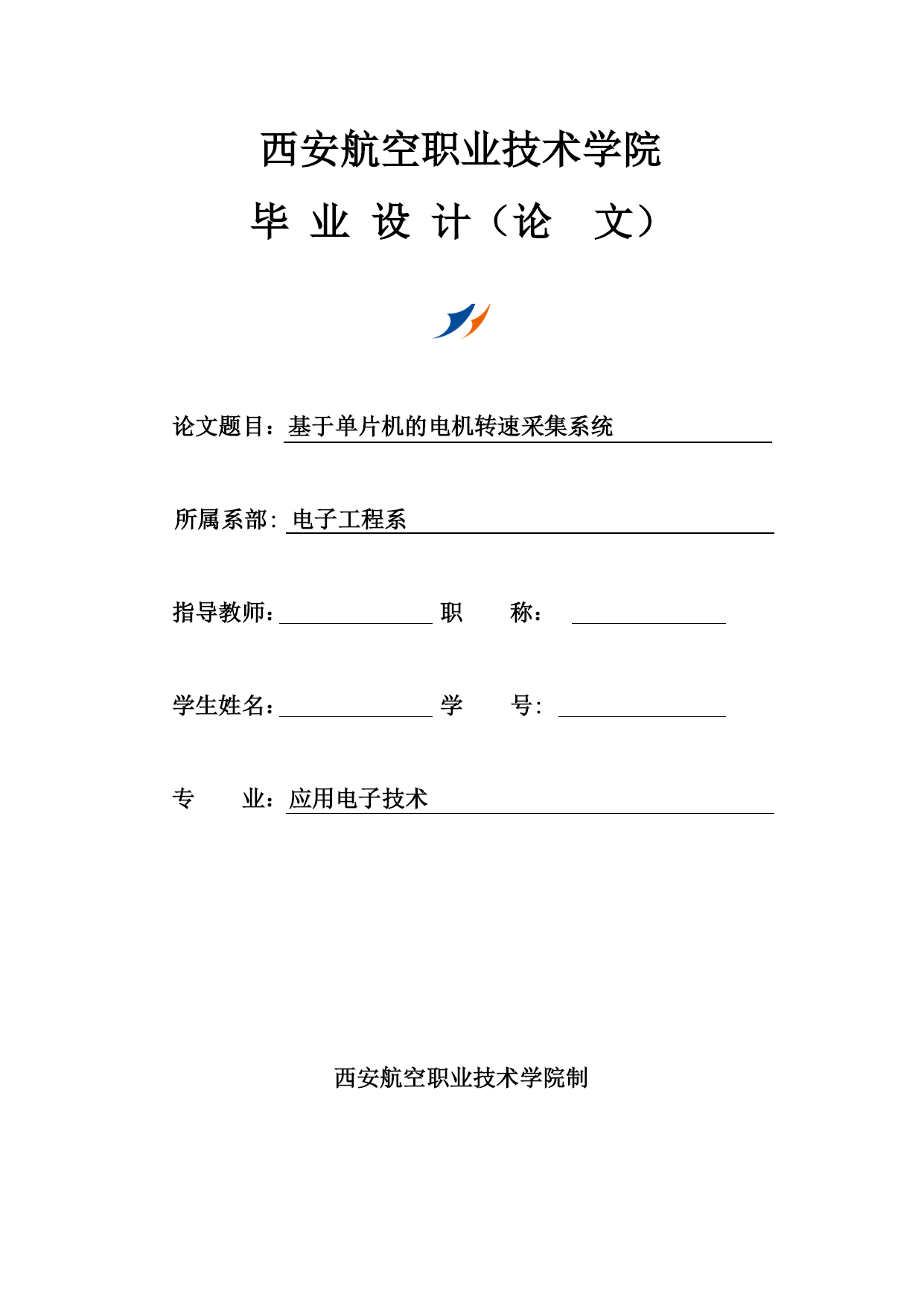

西安航空职业技术学院毕业设计（论文）论文题目：基于单片机的电机转速采集系统所属系部:电子工程系指导教师：职称：学生姓名：学号:专业：应用电子技术西安航空职业技术学院制摘要在工程实践中，电机转速是一个非常重要的信息，它能反映出电机运行是否正常，因此采集转速是工业中常用的监测电机的方法之一。随着单片机的的广泛应用和传感技术的发展，现代化的工业生产中电机转速采集普遍采用以单片机为核心的数字式测量方法。本论文便是设计运用AT89C51单片机控制的智能化转速采集系统。它可以对电机转速进行测量，并可以和PC机进行通信，显示电机的转速，并观察电机运行的基本状况。本论文主要以AT89C51作为控制核心，由霍尔传感器、LED数码显像管、HIN232CPE电平转换、及RS232构成。详细介绍了单片机的测量转速系统及PC机与单片机之间的串行通讯。充分发挥了单片机的性能。本文重点是采集电机转速并显示在5位LED数码管上。其优点硬件是电路简单，软件功能完善，测量速度快、精度高、控制系统可靠，性价比较高等特点。关键字：MSC-51（单片机）；电机转速；霍尔传感器AbstractInengineeringpractice,oftenencounteravarietyofoccasions,themotorspeedtobecollected,collectingmotorspeedofthemethodisdividedintotwokindsofanaloganddigital.Analogtachometergeneratorforthedetectionofcomponentsusedtoobtainthesignalisanalog.Commonlyuseddigitalopticalencoders,Hallsensorsandotherdevicesforthedetectionoftheresultingsignalisthepulsesignal.Withtheextensiveapplicationofmicro-computer,especiallytheemergenceofhigh-performanceandlowcostmicrocontroller,commonlyusedtocollectspeedmicrocontrollerasthecoredigitalmeasurementmethod.ThisisbasedonAT89C51microcontrollerusingspeedintelligentcollectionsystem.Themotorduringoperation,needtobemonitored,thespeedisanessentialparameter.Thissystemistherightmotorspeedismeasured,andmachinescancommunicatewithPC,displaythemotorspeed,andobservethebasicconditionsofthemotorisrunning.ThedesignismainlyusedasacontrolcoreAT89C51,fromHallsensor,LEDdigitaltubes,HIN232CPElevelconversion,andRS232composition.DetailedmeasurementofthemicrocontrollersystemandPC-speedserialcommunicationbetweenthemicrocontroller.Givefullplaytotheperformanceofthemicrocontroller.ThisarticlefocusesonthemotorspeediscollectedanddisplayedinthefiveLEDdigitaltube.Keywords:MSC-51(SCM);motorspeed;Hallsensor目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc275863476"1序言PAGEREF_Toc275863476\h1HYPERLINK\l"_Toc275863477"2系统功能分析PAGEREF_Toc275863477\h2HYPERLINK\l"_Toc275863478"2.1系统功能概述PAGEREF_Toc275863478\h2HYPERLI
