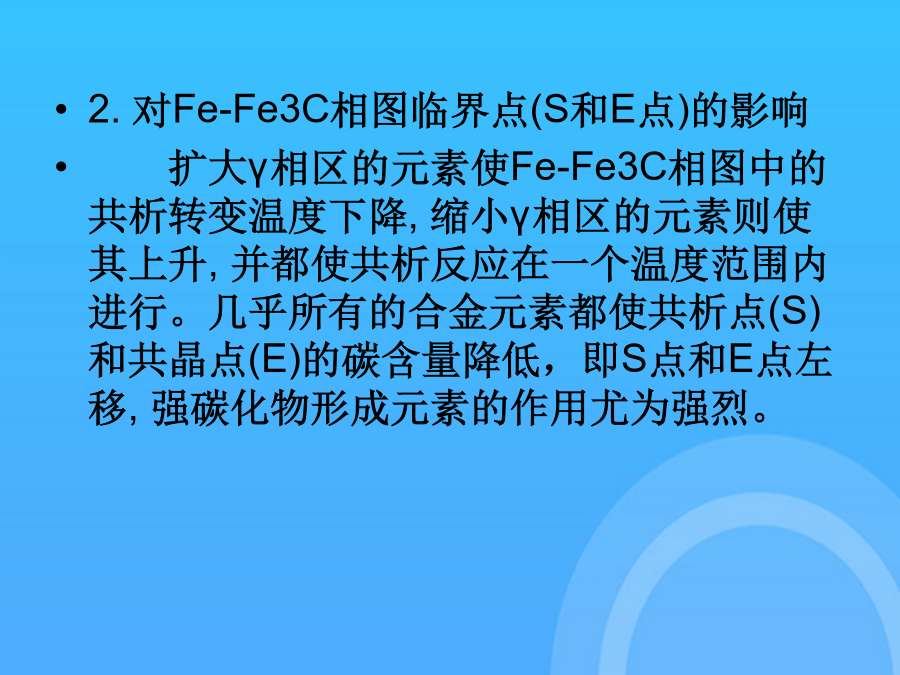

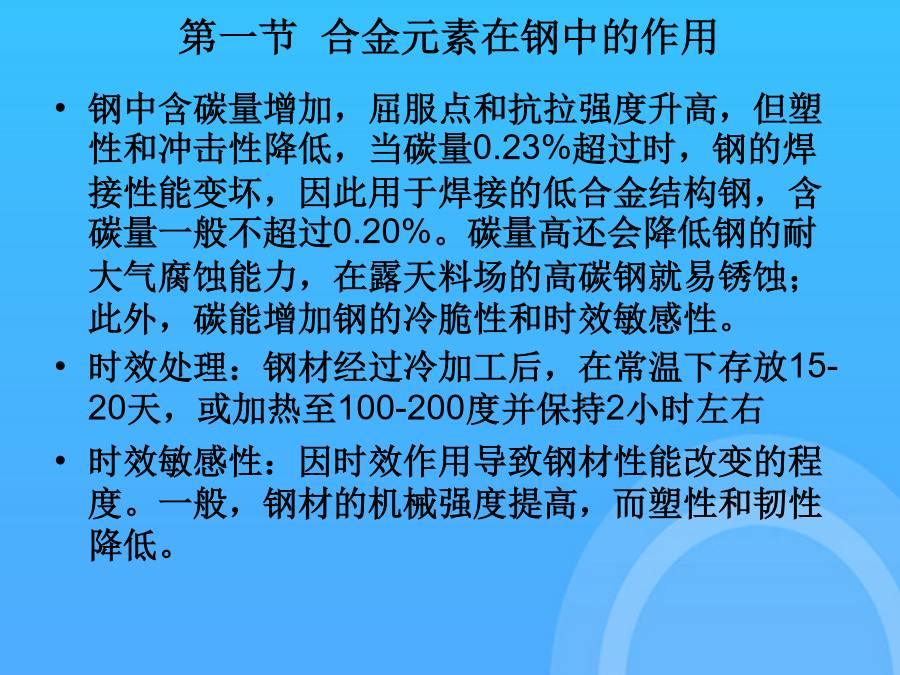

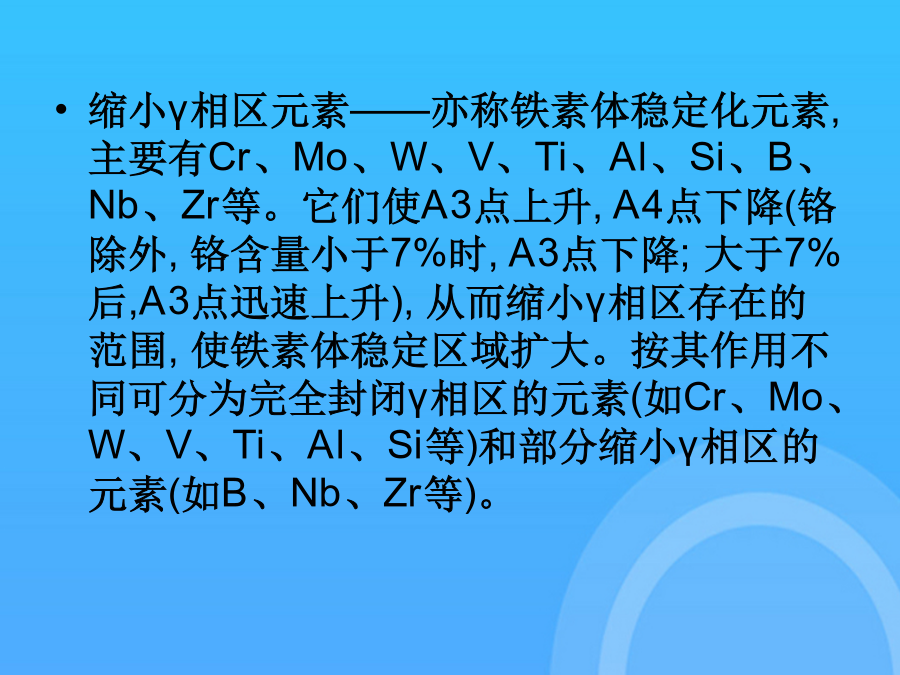

金属学第九章合金钢第一节合金元素在钢中的作用第一节合金元素在钢中的作用(2)对奥氏体晶粒大小的影响：大多数合金元素都有阻止奥氏体晶粒长大的作用,但影响程度不同。一些特殊弹簧还要求有耐热性、耐蚀性或在长时间内有稳定的弹性。(5)良好的耐蚀性。为防止第二类回火脆性，回火后快冷（水冷或油冷），有利于韧性的提高。用途主要用于制造汽车、拖拉机中的变速齿轮，内燃机上的凸轮轴、活塞销等机器零件。工具钢的一类，通常用作高速切削工具，简称高速钢,俗称锋钢。加入Cr、Mo、Mn、B等元素，有利于空冷条件下得到贝氏体组织，使强度更高，塑性、焊接性能也较好，多用于高压锅炉、高压容器等。Al、Si、Mn等合金元素对奥氏体形成速度影响不大。加入少量稀土元素，可以脱硫、去气，使钢材净化，改善韧性和工艺性能。内、外圈与滚动体的接触位置不断变化，受力位置和应力大小也随之不断变化，在这种周期性的交变载荷作用下，内、外圈和滚动体的接触表面会出现小块金属剥落现象，因此要求所用材料具有高的接触疲劳强度。一般，钢材的机械强度提高，而塑性和韧性降低。碳含量中等的钢（碳质量分数％％）多用于制造热作模具，这类钢淬火后的硬度稍低，为HRC50~55,但韧性良好。(1)40Cr低淬透性调质钢：这类钢的油淬临界直径为30mm～40mm，用于制造一般尺寸的重要零件。使用状态的组织为细晶粒的铁素体—珠光体，强度比普通碳素结构钢Q235高约20%～30%，耐大气腐蚀性能高20%～38%。合金调质钢淬透性较高，一般都用油，淬透性特别大时甚至可以空冷，这能减少热处理缺陷。例如3Crl3钢，表示平均?c＝％，平均?Cr＝13％。第二节合金钢的分类与编号第三节低合金结构钢与合金结构钢第四节合金工具钢时效处理：钢材经过冷加工后，在常温下存放15-20天，或加热至100-200度并保持2小时左右这类钢广泛用于硝酸、氮肥、磷酸等化学工业中。用途主要用于制造汽车、拖拉机中的变速齿轮，内燃机上的凸轮轴、活塞销等机器零件。其中碳含量高的钢（碳质量分数大于0080％）多用于制造刃具、量具和冷作模具，这类钢淬火后的硬度在HRC60以上，且具有足够的耐磨性；滚动轴承工作时，内、外圈与滚动体的高速相对运动使其接触面受到强烈的摩擦，因此要求所用材料具有高耐磨性；用于制造重要工程结构和机器零件的钢种称为合金结构钢。在钢中加入合金元素后，钢的基本组元铁和碳与加入的合金元素会发生交互作用。20CrMnTi中淬透性合金渗碳钢。其作用大小的次序是：Mn、Cr、Ni、Mo、W、Si。其种类很多，机械制造中主要使用不锈钢、耐热钢、耐磨钢。(4)低的冷脆转变温度。钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.内、外圈与滚动体的接触位置不断变化，受力位置和应力大小也随之不断变化，在这种周期性的交变载荷作用下，内、外圈和滚动体的接触表面会出现小块金属剥落现象，因此要求所用材料具有高的接触疲劳强度。25%，使零件心部有足够的塑性和韧性。不过高速工具钢例外，其平均碳的质量分数无论多少均不标出。谢谢观看！感谢观看
