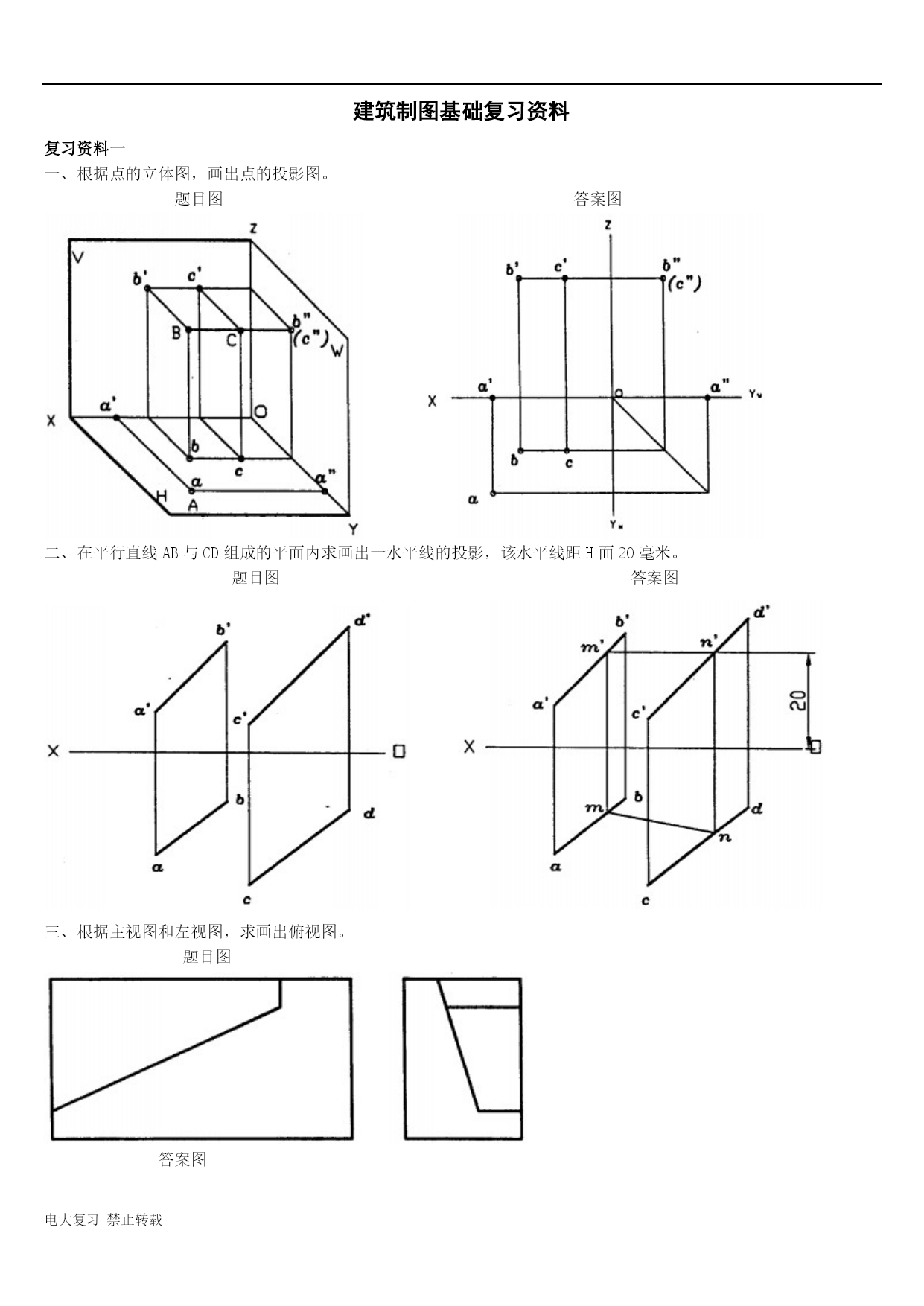

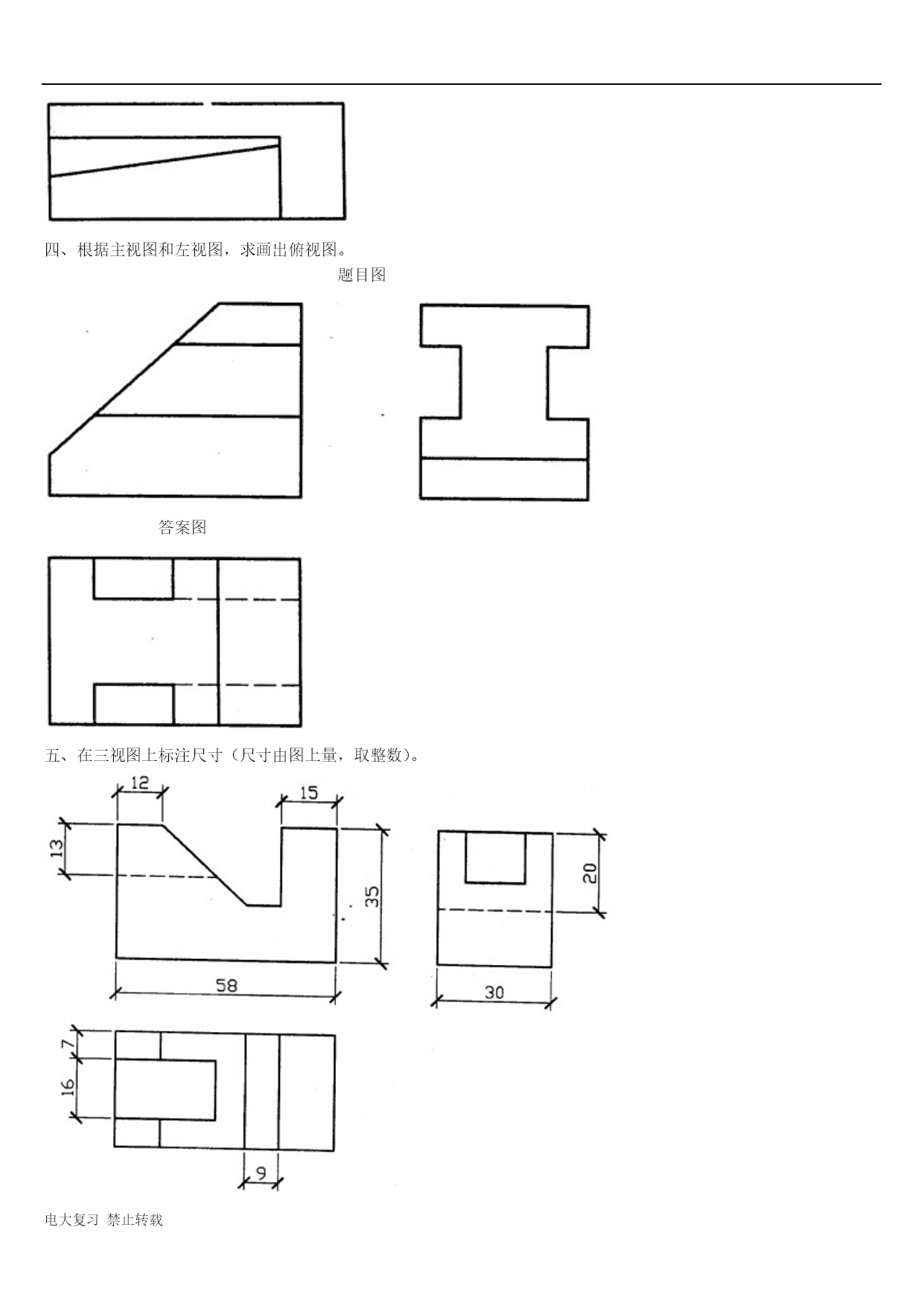

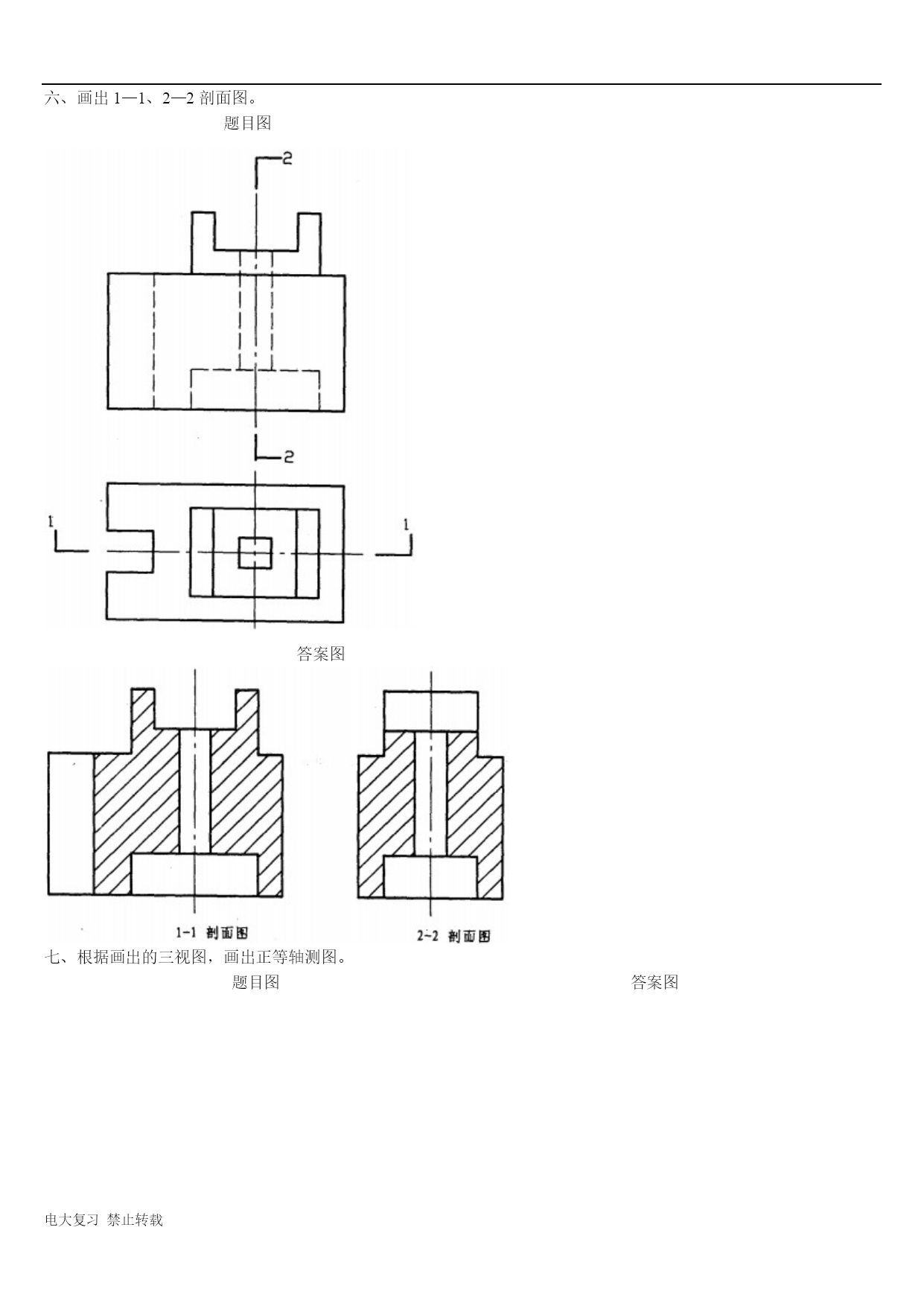

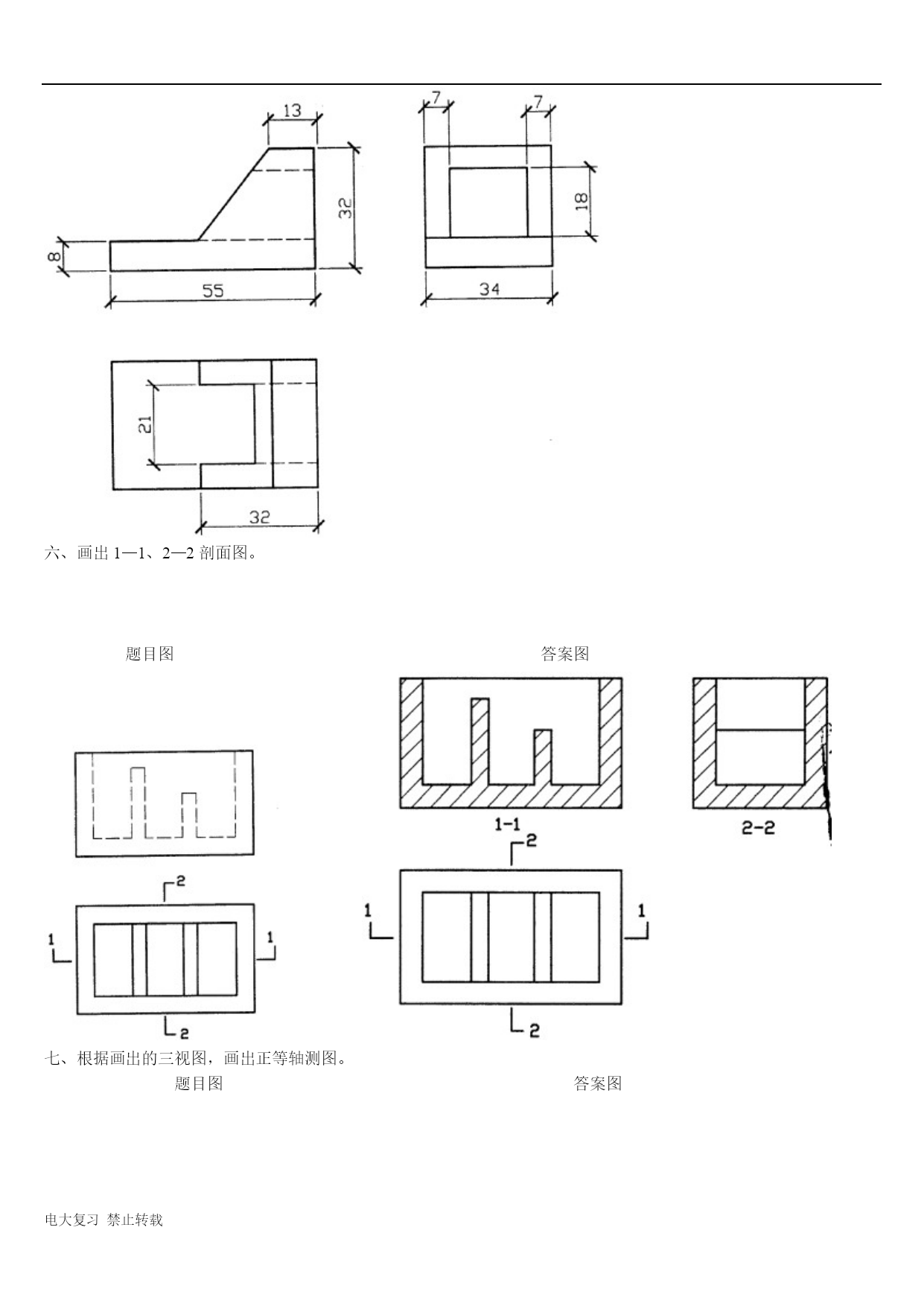

电大复习禁止转载建筑制图基础复习资料复习资料一一、根据点的立体图，画出点的投影图。题目图答案图二、在平行直线AB与CD组成的平面内求画出一水平线的投影，该水平线距H面20毫米。题目图答案图三、根据主视图和左视图，求画出俯视图。题目图答案图四、根据主视图和左视图，求画出俯视图。题目图答案图五、在三视图上标注尺寸（尺寸由图上量，取整数）。六、画出1—1、2—2剖面图。题目图答案图七、根据画出的三视图，画出正等轴测图。题目图答案图复习资料二一、根据点的立体图，画出点的投影图。题目图答案图二、在三角形ABC中，求画出一水平线及一正平线的两面投影。题目图答案图三、根据主视图和左视图，求画出俯视图。题目图答案图四、根据主视图和左视图，求画出俯视图。题目图答案图五、在三视图上标注尺寸（尺寸由图上量，取整数）。六、画出1—1、2—2剖面图。题目图答案图七、根据画出的三视图，画出正等轴测图。题目图答案图复习资料三一、已知A的三面投影，又知点B在点A左方5毫米，下方10毫米，后方5毫米，点C在点A正下方10毫米，求作B、C两点的三面投影。题目图答案图二、求点A到直线BC的垂直距离。题目图答案图三、在三角形ABC内作一条距H面20毫米的水平线，距V面20毫米的水平线。题目图答案图四、求作直线AB与平面CDE的交点，并判别直线AB的可见性。题目图答案图五、求作圆柱被截切切后的水平投影及侧面投影。题目图答案图六、根据形体的两面投影，求出第三面投影。题目图答案图七、根据给出的三面投影图，画出正等轴测图。题目图答案图八、画出1—1、2—2的剖面图。题目图答案图复习资料四一、已知A距H面20毫米距V、W面均为15毫米，点B在V面上距H面20毫米，距W面10毫米，求作A、B两点的三面投影。题目图答案图二、已知点A及直线CD的投影，求作一直线AB与直线CD相交，并使交点K距V面15毫米。题目图答案图三、在三角形ABC内取一点D，使其距H面20毫米，距V面20毫米。题目图答案图四、求作直线AB与平面CDE的交点，并判别直线AB的可见性。题目图答案图五、求作圆锥被截切后后的水平投影及侧面投影。题目图答案图六、根据形体的两面投影，求出第三投影。题目图答案图七、根据给出的三面投影图，画出正等轴测图。题目图答案图复习资料五一、根据点的立体图，画出点的投影图，并判断可见性。题目图答案图二、已知直线AB的三面投影，求其实长及其对H面的夹角，并在直线上取一点C，使AC=10毫米。题目图答案图三、在三角形ABC内作高于A点10毫米的水平线，前于V面10毫米的正平线。题目图答案图四、求直线MN与ABC平面的交点，并判别可见性。题目图答案图五、补全被截切后四棱柱体的水平投影和侧面投影。题目图答案图六、根据形体的两面投影，补绘第三投影。题目图答案图七、根据给出的三面投影图，画出正等轴测图。题目图答案图复习资料六一、已知点A的坐标为（20，20，24），又知点B在点A左方5毫米；下10毫米；后5毫米，点C在点A正下方10毫米，求作B、C两点的三面投影。题目图答案图二、求点A到直线BC的垂直距离。题目图答案图三、在三角形ABC内作一条经过点C的水平线，使该线实长为40毫米。题目图答案图四、求直线MN与ABC平面的交点，并判别可见性。题目图答案图五、求作圆柱被截切后的水平投影及侧面投影。题目图答案图六、根据形体的两面投影，求出第三投影。题目图答案图七、根据给出的三面投影图，画出正等轴测图。题目图答案图复习资料七一、已知点A的坐标为（15，15，20），点B的坐标为（10，0，20）求作A、B两点的三面投影，并说出A、B两点的相对位置。题目图答案图二、已知点A及直线CD的投影，求作一直线AB与直线CD相交，并使交点K分直线CD的比为CK：KD=2：3。题目图答案图三、已知直线AB的实长为50毫米，求其水平投影，并说出有几解。题目图答案图四、求作直线AB与平面CDE的交点，并判别直线AB的可见性。题目图答案图五、求作圆锥被截切后的水平投影及侧面投影。题目图答案图六、根据形体的两面投影，求出第三投影。题目图答案图七、根据给出的三面投影图，画出正等轴测图。题目图答案图复习资料八一、根据立体图画出A、B的两点的三面投影图，并判别可见性。题目图答案图二、过A点作长度为30毫米，α=450的正平线AB
