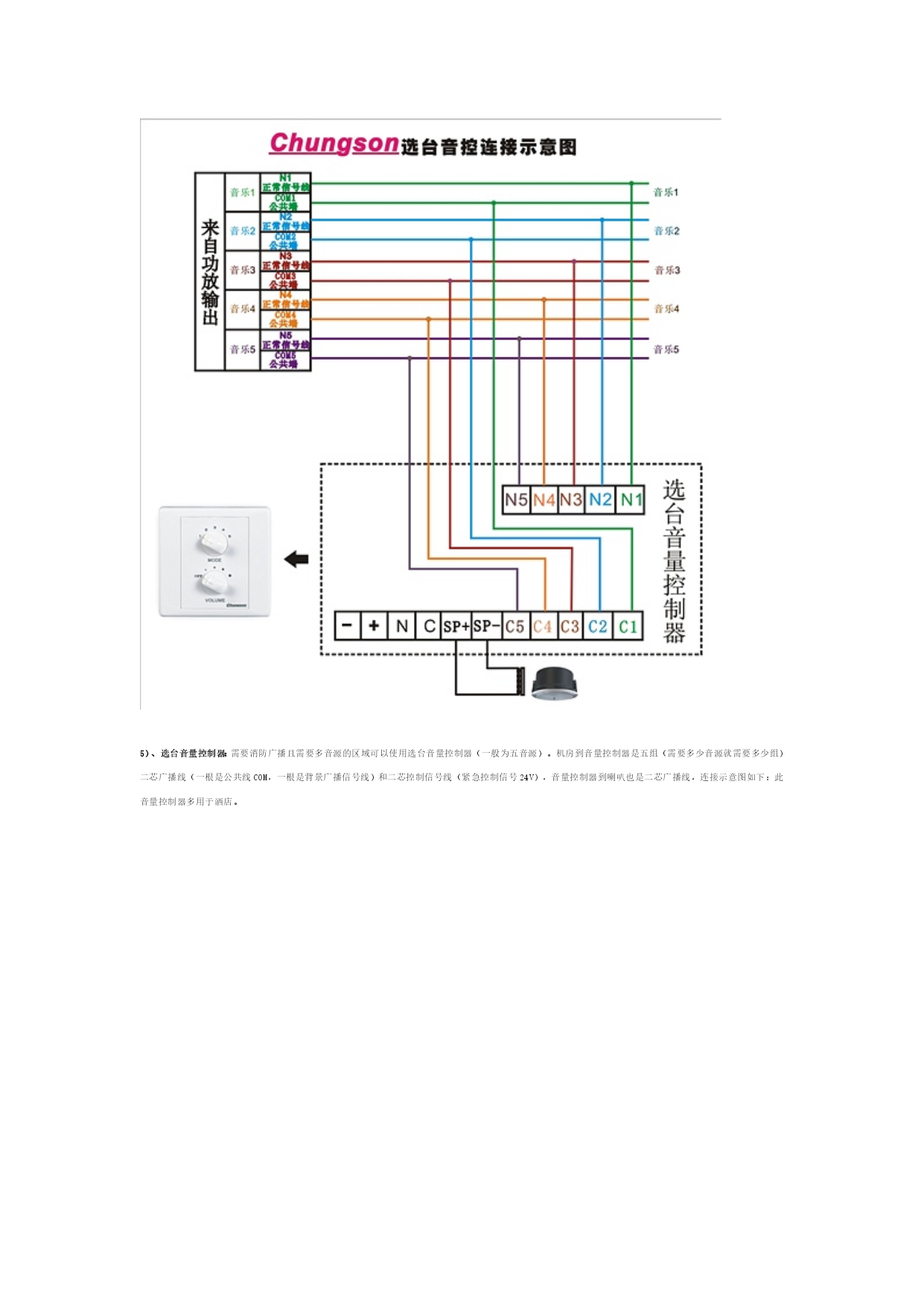

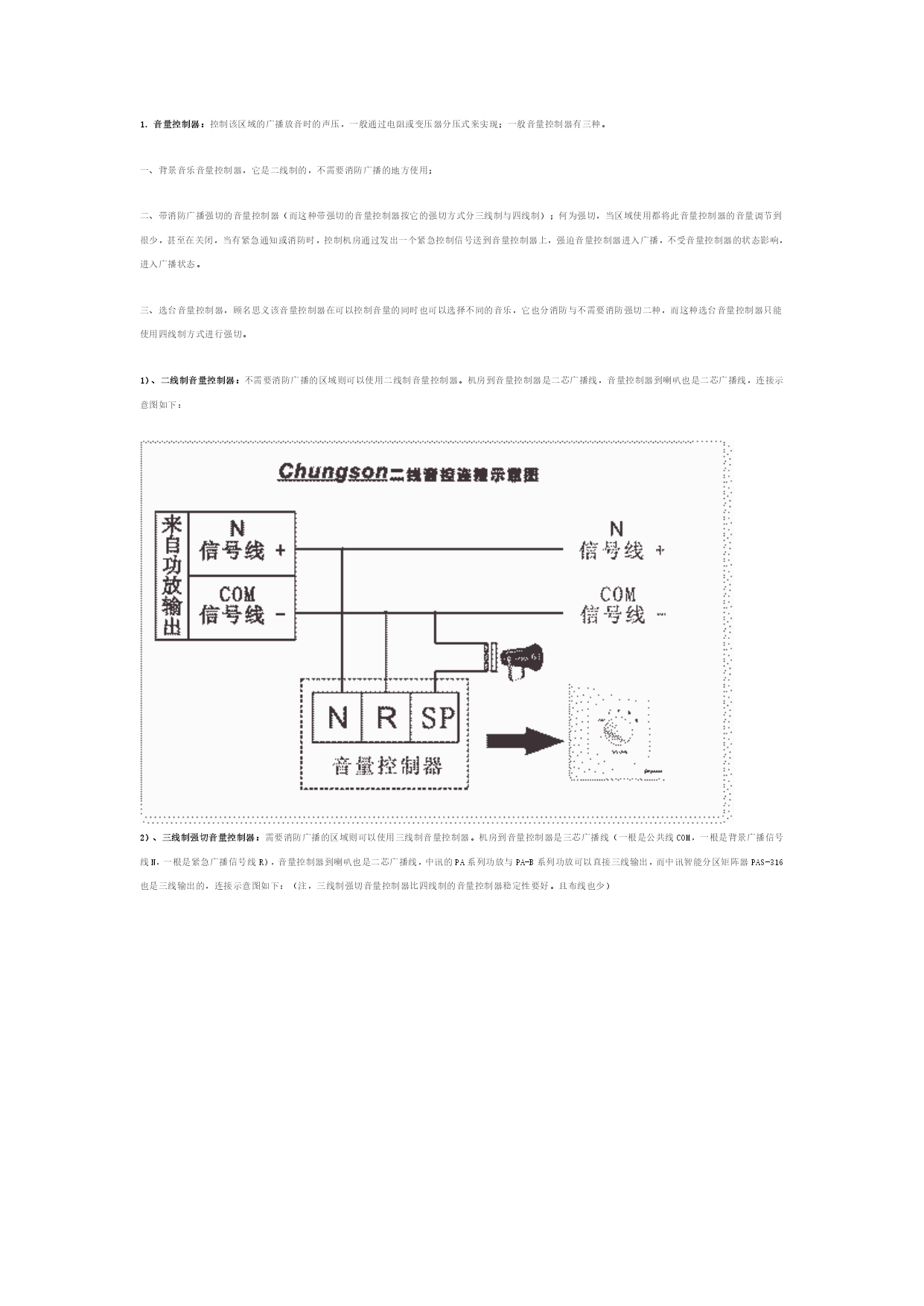

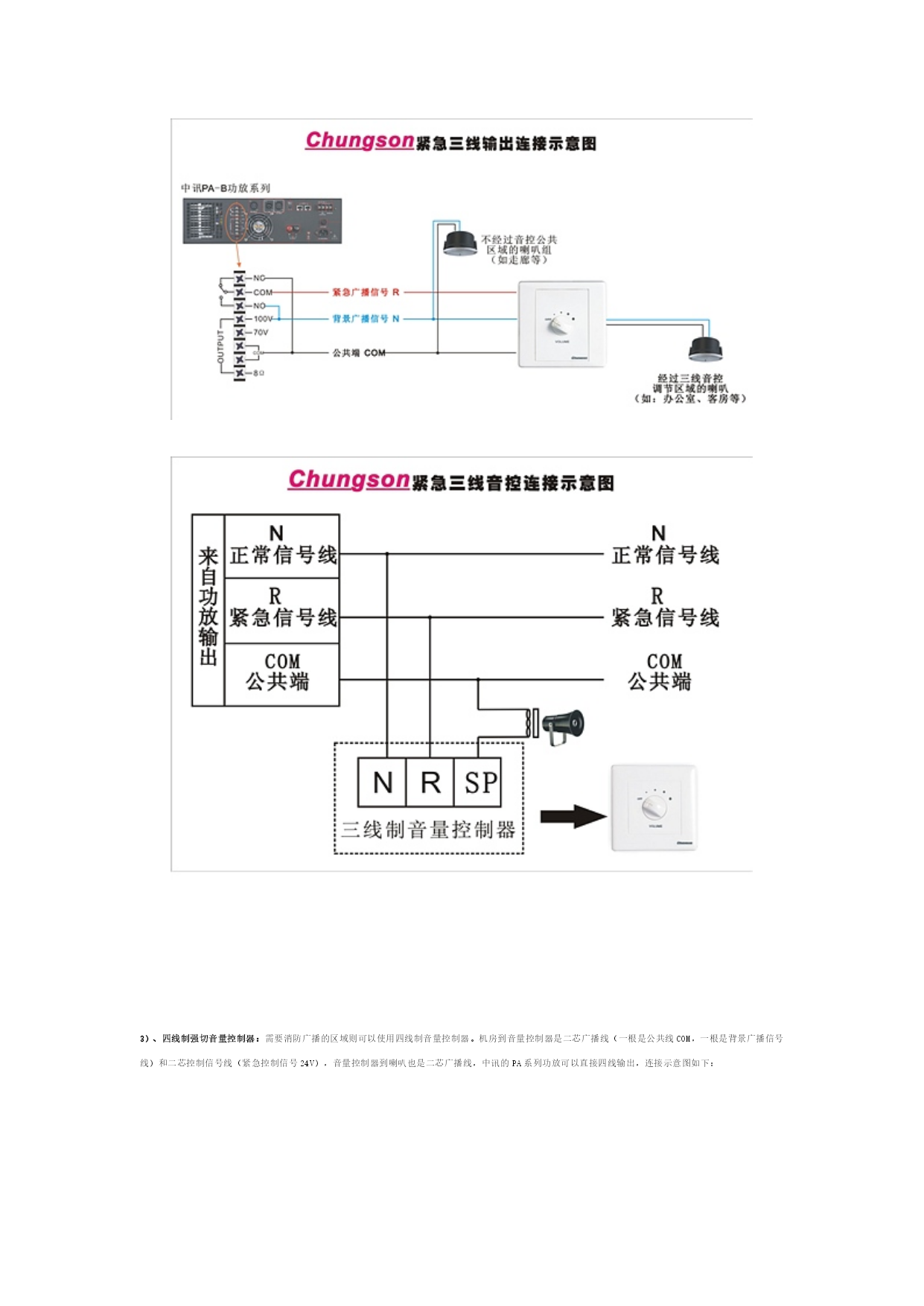

中讯音柱喇叭安装、声压设计方案（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）1．音量控制器：控制该区域的广播放音时的声压，一般通过电阻或变压器分压式来实现；一般音量控制器有三种。一、背景音乐音量控制器，它是二线制的，不需要消防广播的地方使用；二、带消防广播强切的音量控制器（而这种带强切的音量控制器按它的强切方式分三线制与四线制）；何为强切，当区域使用都将此音量控制器的音量调节到很少，甚至在关闭，当有紧急通知或消防时，控制机房通过发出一个紧急控制信号送到音量控制器上，强迫音量控制器进入广播，不受音量控制器的状态影响，进入广播状态。三、选台音量控制器，顾名思义该音量控制器在可以控制音量的同时也可以选择不同的音乐，它也分消防与不需要消防强切二种，而这种选台音量控制器只能使用四线制方式进行强切。1）、二线制音量控制器：不需要消防广播的区域则可以使用二线制音量控制器。机房到音量控制器是二芯广播线，音量控制器到喇叭也是二芯广播线，连接示意图如下：2）、三线制强切音量控制器：需要消防广播的区域则可以使用三线制音量控制器。机房到音量控制器是三芯广播线（一根是公共线COM，一根是背景广播信号线N，一根是紧急广播信号线R），音量控制器到喇叭也是二芯广播线，中讯的PA系列功放与PA-B系列功放可以直接三线输出，而中讯智能分区矩阵器PAS-316也是三线输出的，连接示意图如下：（注，三线制强切音量控制器比四线制的音量控制器稳定性要好。且布线也少）3）、四线制强切音量控制器：需要消防广播的区域则可以使用四线制音量控制器。机房到音量控制器是二芯广播线（一根是公共线COM，一根是背景广播信号线）和二芯控制信号线（紧急控制信号24V），音量控制器到喇叭也是二芯广播线，中讯的PA系列功放可以直接四线输出，连接示意图如下：4）、选台音量控制器：需要多音源的区域则可以使用选台音量控制器（一般为五音源）。机房到音量控制器是五组（需要多少音源就需要多少组）二芯广播线（一根是公共线COM，一根是背景广播信号线），音量控制器到喇叭也是二芯广播线，连接示意图如下：此音量控制器多用于酒店5）、选台音量控制器：需要消防广播且需要多音源的区域可以使用选台音量控制器（一般为五音源）。机房到音量控制器是五组（需要多少音源就需要多少组）二芯广播线（一根是公共线COM，一根是背景广播信号线）和二芯控制信号线（紧急控制信号24V），音量控制器到喇叭也是二芯广播线，连接示意图如下：此音量控制器多用于酒店。通用版：酒店客房与浴室音量控制器连接示意图目录工程概况二、保温工程施工时间计划三、工程节能设计说明四、施工阶段与质量控制主要内容1建筑节能各分部施工要点2风险分析与控制措施3验收监督一、工程概况**市立医院病房楼接建联系廊工程由**市立医院投资兴建，**建设监理，江苏大都建设工程承建。地处**市立医院院内，交通场地狭小。本工程建筑面积约1658m2，长约46m，宽约22m。局部六层，钢框架结构，檐口高度为25.3m，一层为架空层，基墙体材料采用蒸压轻质（ALC）板，整个外墙采用白色涂料加10cm灰色线条，端庄大方，简洁明亮，充分体现了医院救死扶伤的宗旨。二、保温工程施工时间计划分部工程名称计划开工时间计划竣工时间屋面2007年10月2007年11月门窗2007年11月2007年12月墙体2007年10月2007年11月三、工程节能设计说明(一)屋面做法(屋面一):1、40厚C20砼内配Φ6@200双向，粉平压光2、20厚1：3水泥砂浆找平层3、40厚挤塑泡沫保温板4、1.5mm厚自粘橡胶改性沥青防水卷材5、加气混凝土找平层，最薄处厚106、成品DECK板屋面（上铺加筋砼，建筑找坡）（二）外墙做法：150厚ALC板+板缝处理+涂丙乳密封液一层+批防水腻子一道+刷高级涂料（三）玻璃门窗做法：门窗为铝合金门窗（传热系数：不大于4.9W/（m2·K））；所有玻璃为9mm厚双层中空玻璃（自身隔热系数不大于0.83）四、施工阶段与质量控制主要内容1建筑节能各分部施工要点(一)蒸压轻质ALC板填充墙1性质和特点1、工程采用起车吊施工组织设计或电动葫芦进行外墙ALC板安装，提高施工速度保证工期；避免板材因人工搬运、安装中引起的破损。内墙采用人工安装。2、为保证外墙板缝不开裂和防水要求，竖向板材端缝采用岩棉+PE棒+建筑密封胶，可达到缝的防水、抗裂要求。外墙装饰缝，在板材安装完成后根据图纸尺寸在墙面上弹好后再开槽，槽宽40mm，槽深15mm，清除灰尘后再用建筑密封胶密封；若装饰缝与板材竖缝重合，应先将装饰缝开好后在板材竖缝处用岩棉+PE棒+建筑密封胶密封。所有缝隙处理应在板材安装15天后修补。3、脚
