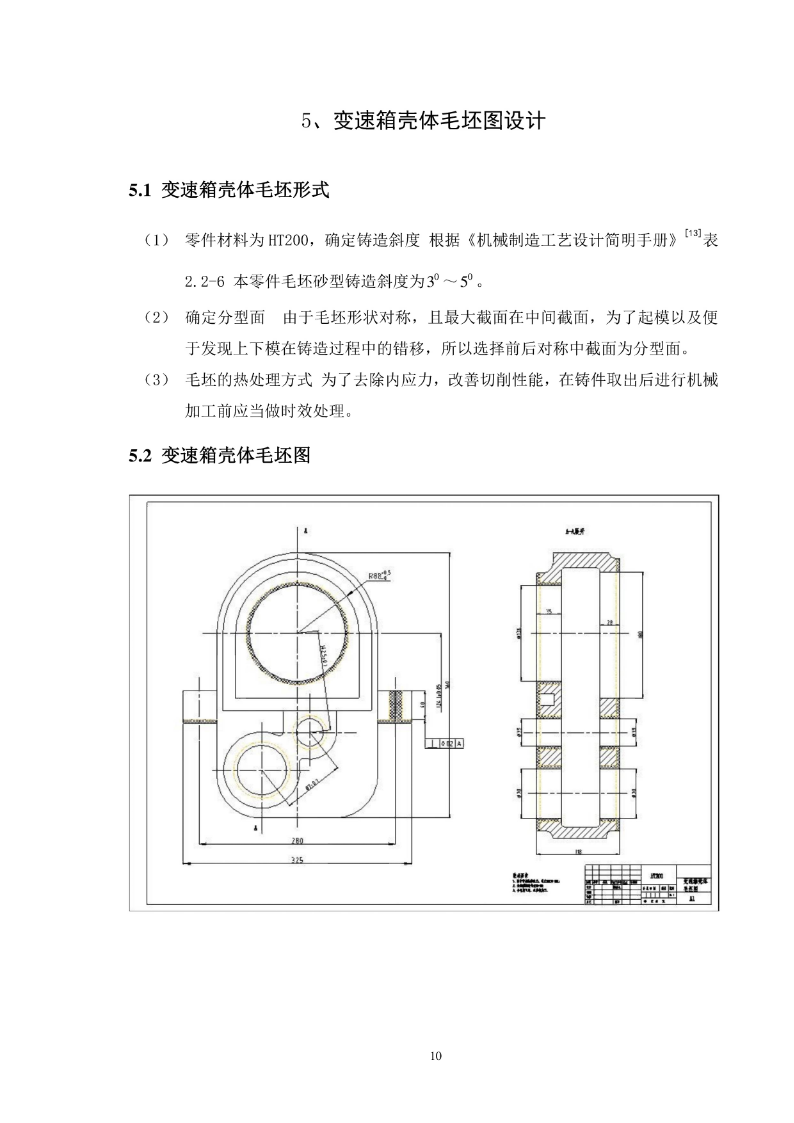

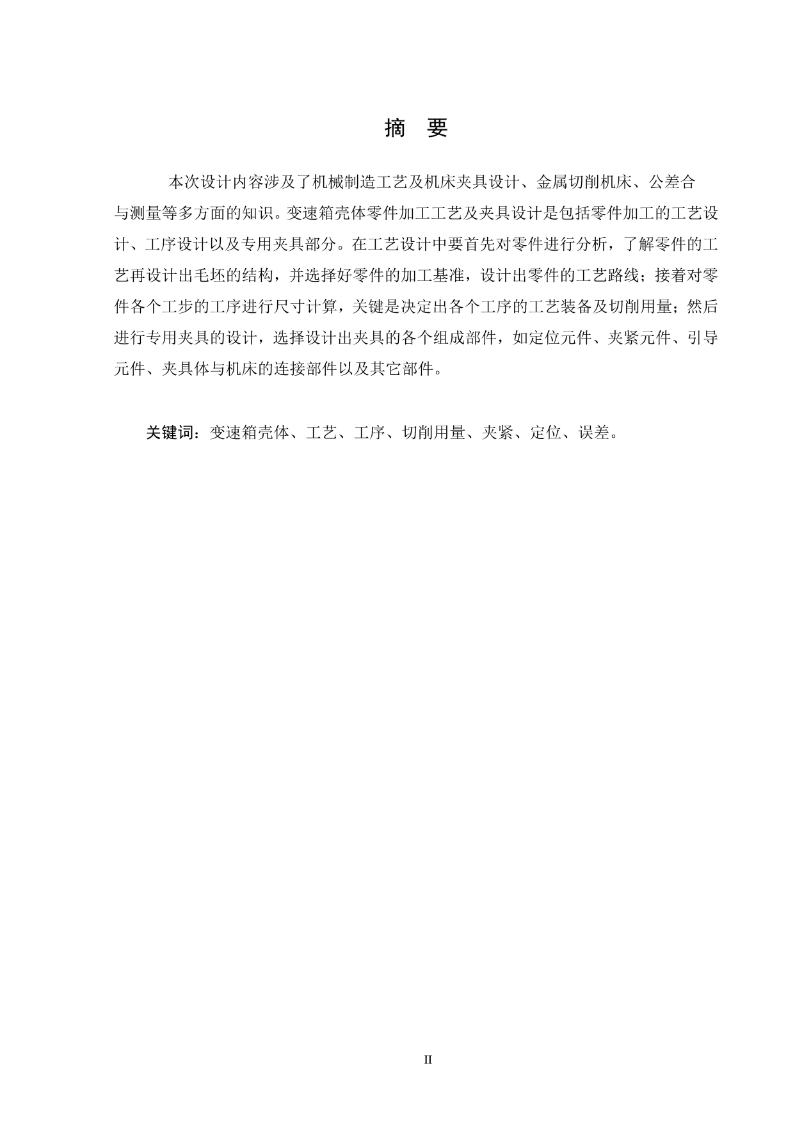

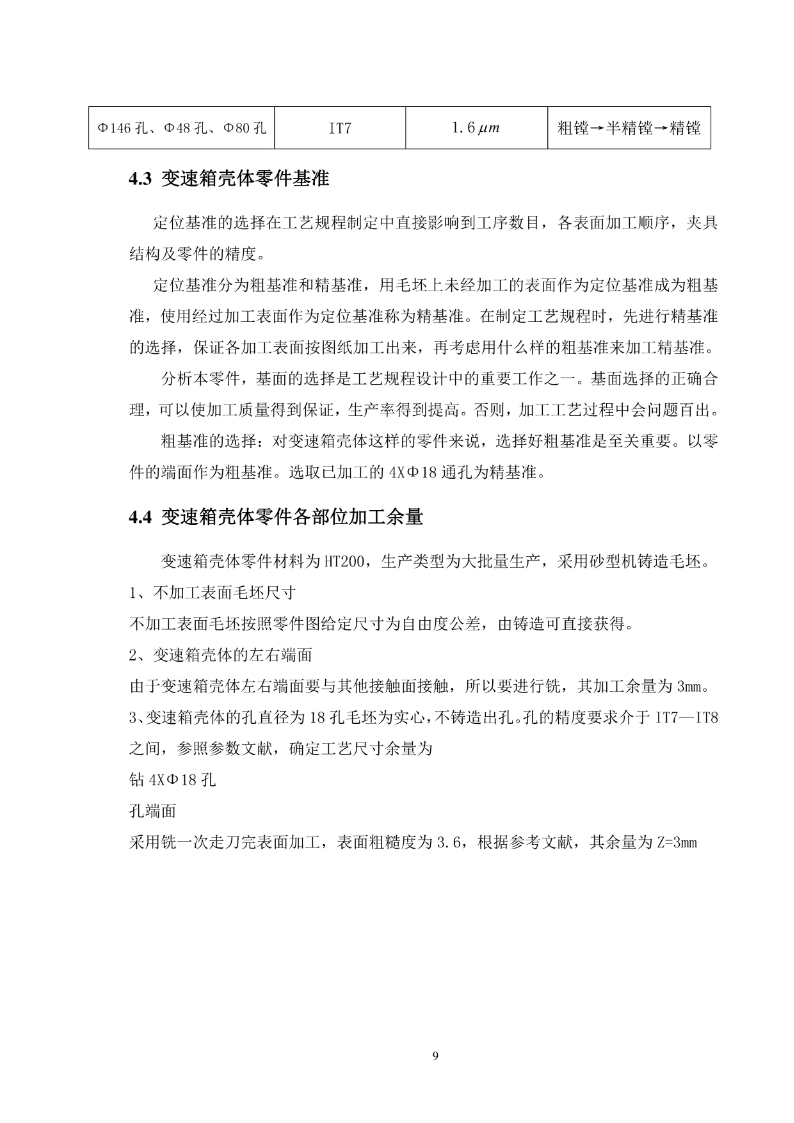

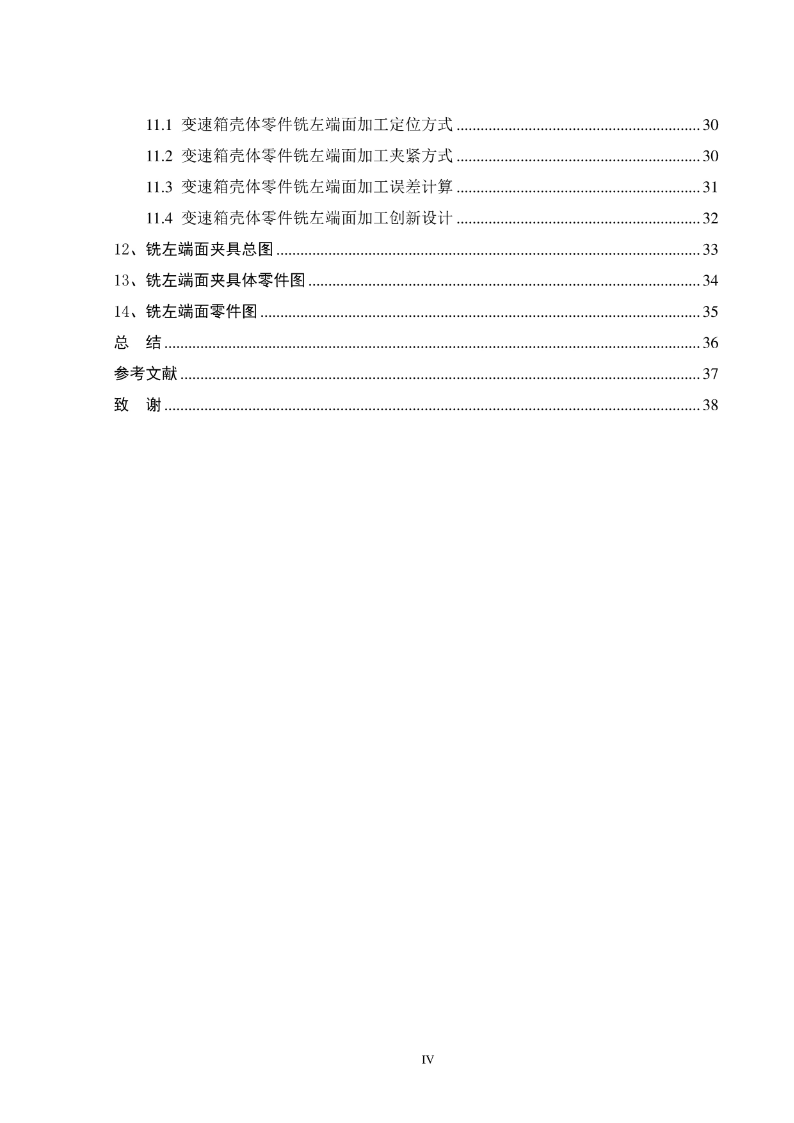

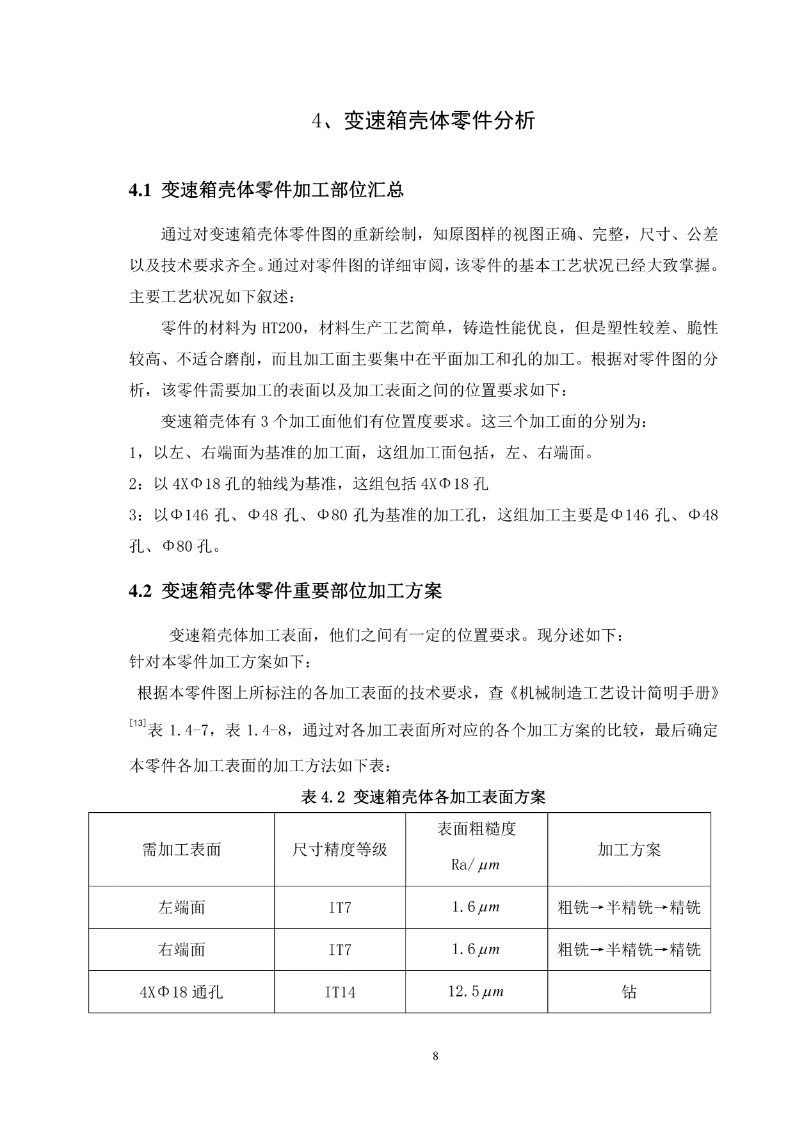

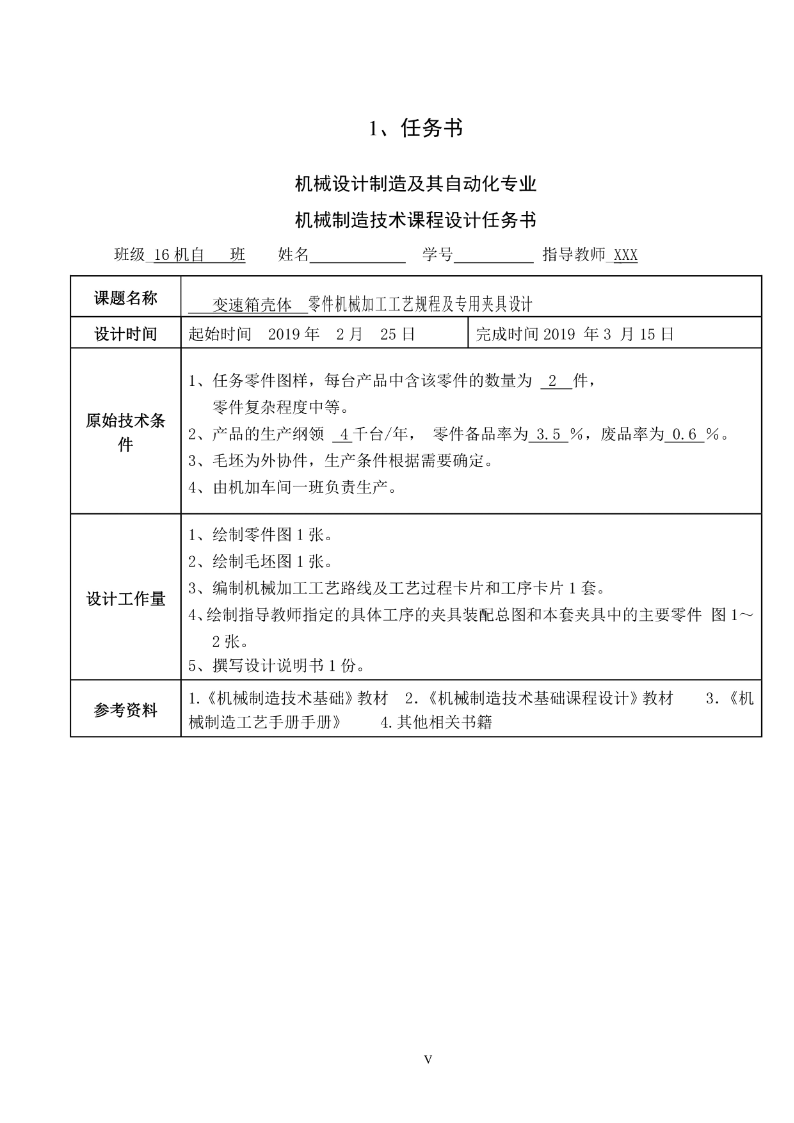

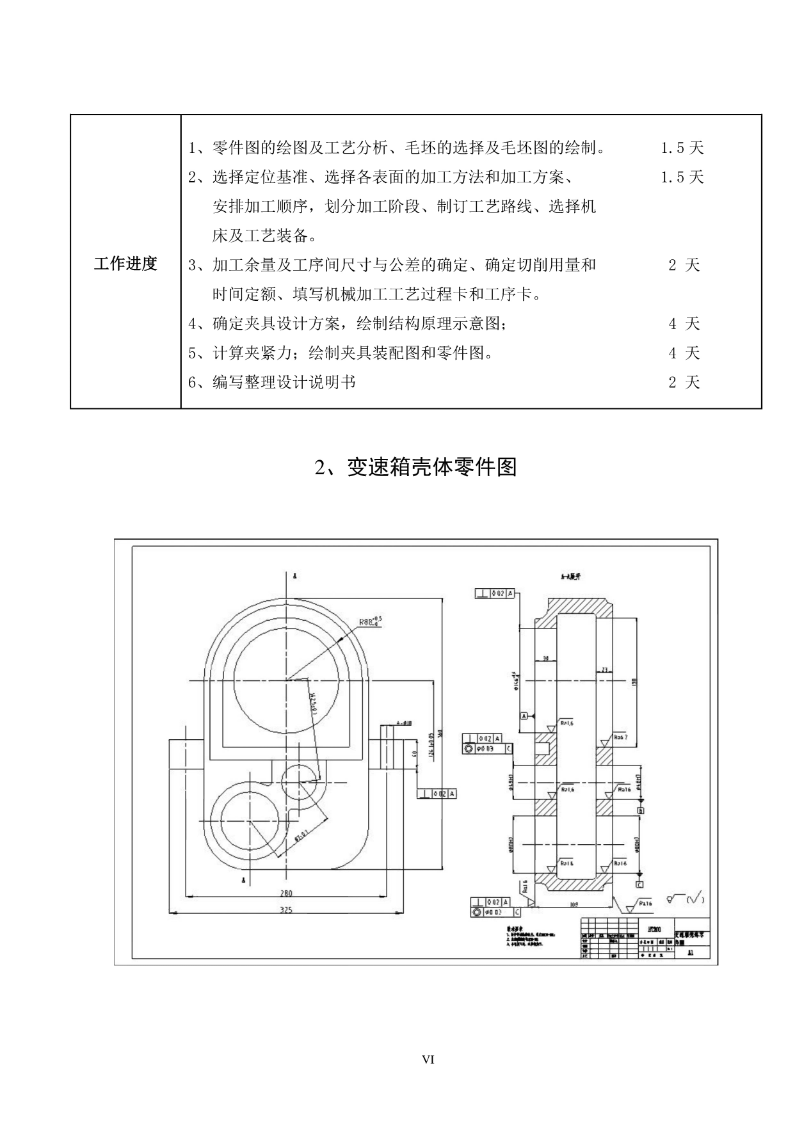

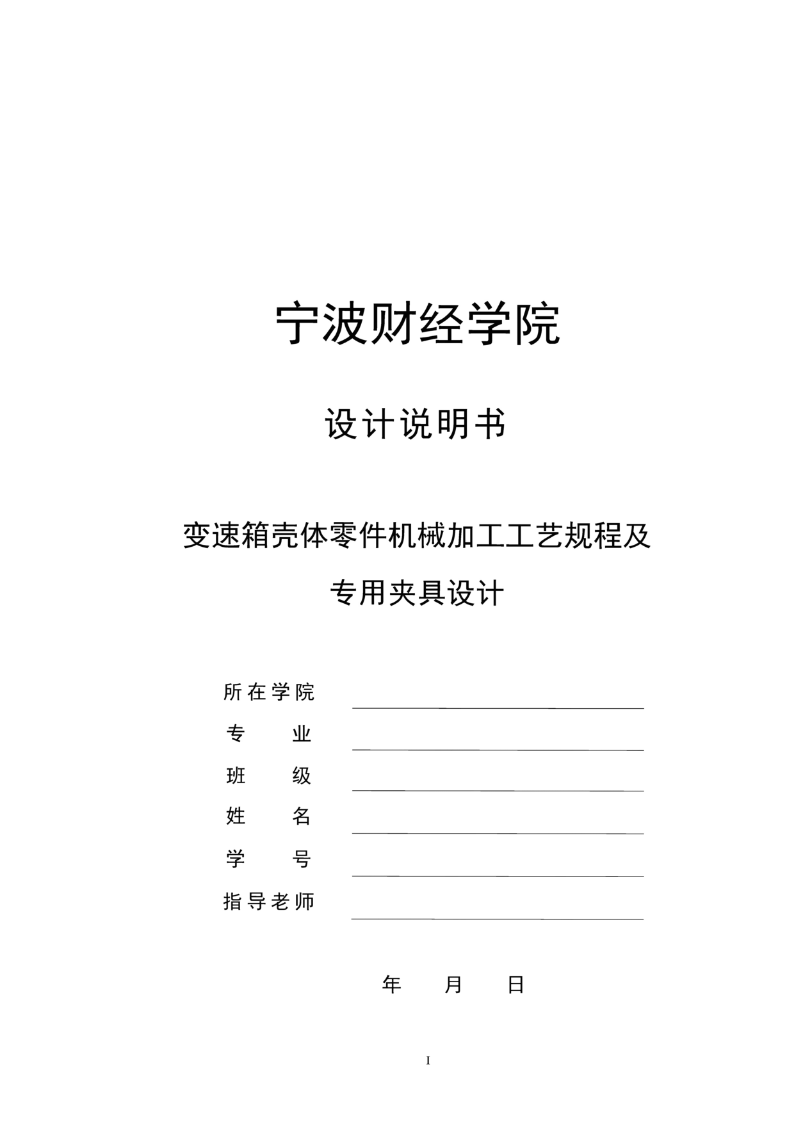

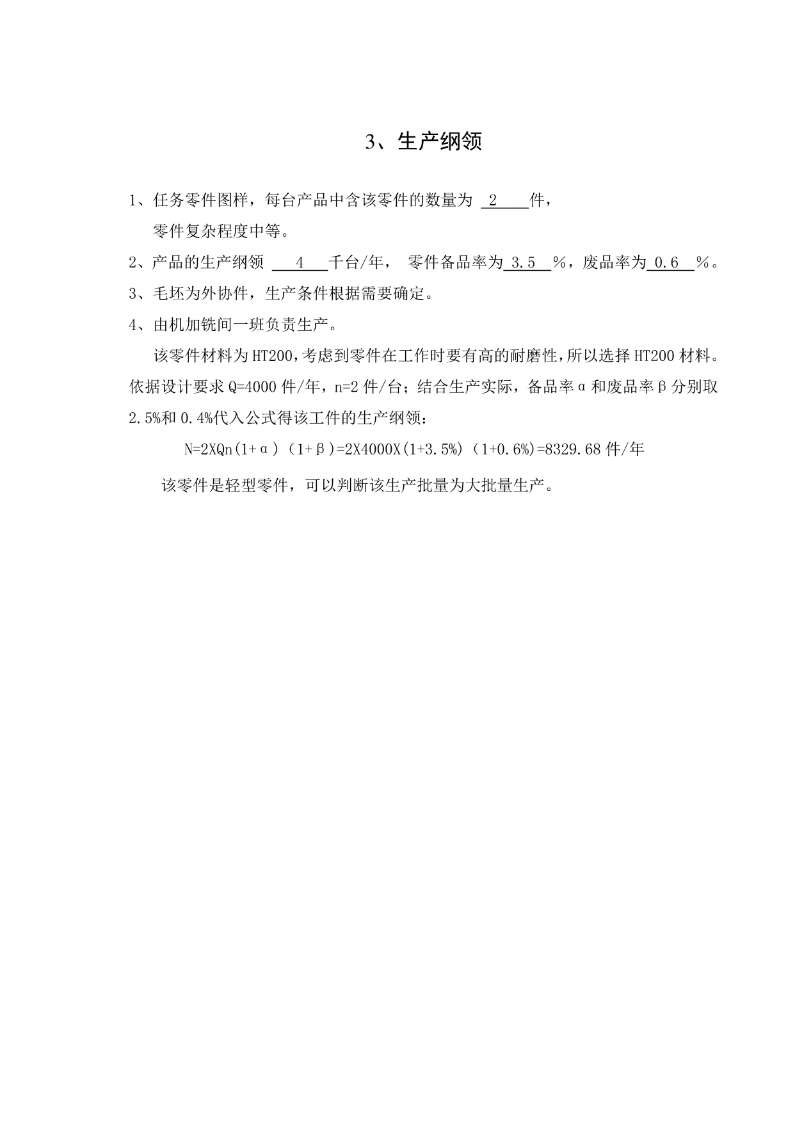

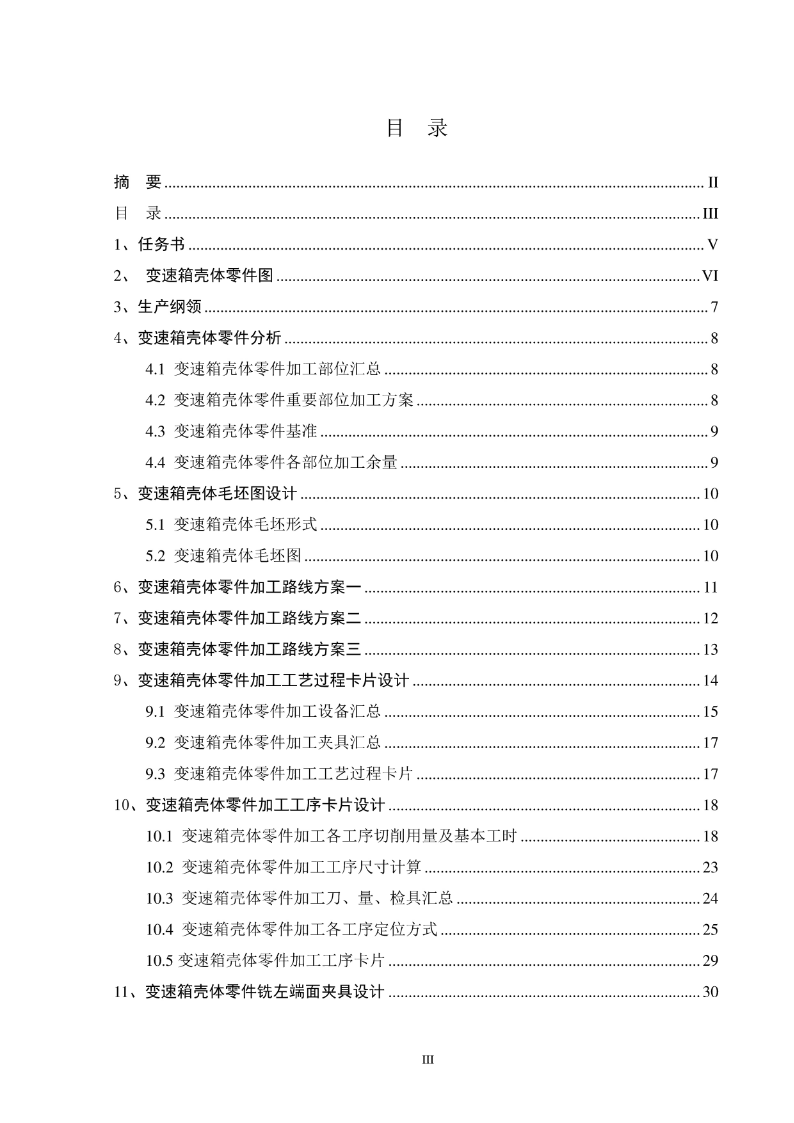

宁波财经学院设计说明书变速箱壳体零件机械加工工艺规程及专用夹具设计所在学院_______________________________专业班级_______________________________姓名_______________________________学号_______________________________指导老师年月日I摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差合与测量等多方面的知识。变速箱壳体零件加工工艺及夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件。关键词：变速箱壳体、工艺、工序、切削用量、夹紧、定位、误差。II目录摘要.........................................................................II目录.........................................................................III1、任务书......................................................................V2、变速箱壳体零件图.........................................................VI3、生产纲领....................................................................74、变速箱壳体零件分析..........................................................84.1变速箱壳体零件加工部位汇总............................................84.2变速箱壳体零件重要部位加工方案........................................84.3变速箱壳体零件基准.....................................................94.4变速箱壳体零件各部位加工余量..........................................95、变速箱壳体毛坯图设计......................................................105.1变速箱壳体毛坯形式....................................................105.2变速箱壳体毛坯图......................................................106、变速箱壳体零件加工路线方案一..............................................117、变速箱壳体零件加工路线方案二..............................................128、变速箱壳体零件加工路线方案三..............................................139、变速箱壳体零件加工工艺过程卡片设计.......................................149.1变速箱壳体零件加工设备汇总...........................................159.2变速箱壳体零件加工夹具汇总...........................................179.3变速箱壳体零件加工工艺过程卡片.......................................1710、变速箱壳体零件加工工序卡片设计..........................................1810.1变速箱壳体零件加工各工序切削用量及基本工时........................1810.2变速箱壳体零件加工工序尺寸计算.............
