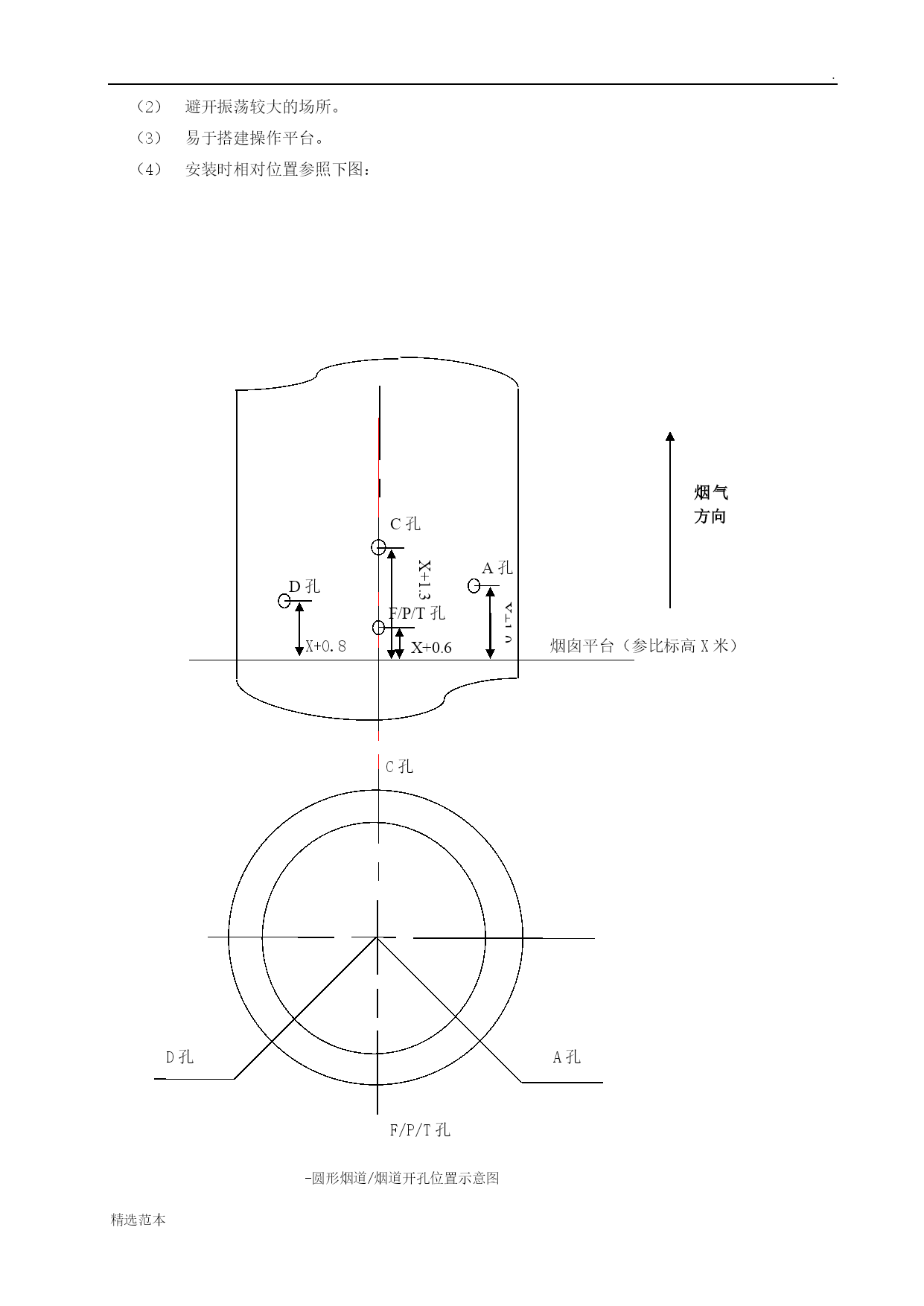

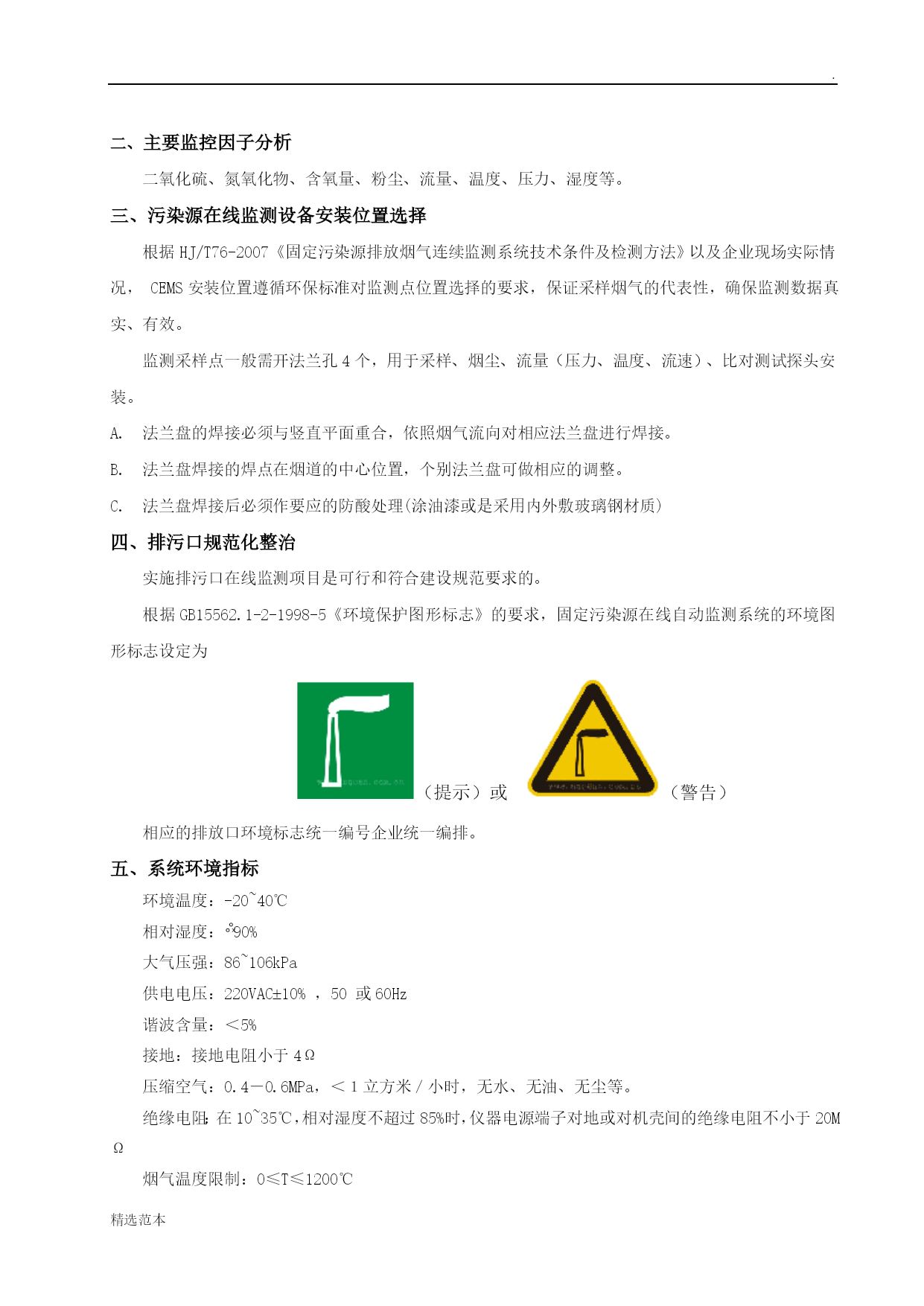

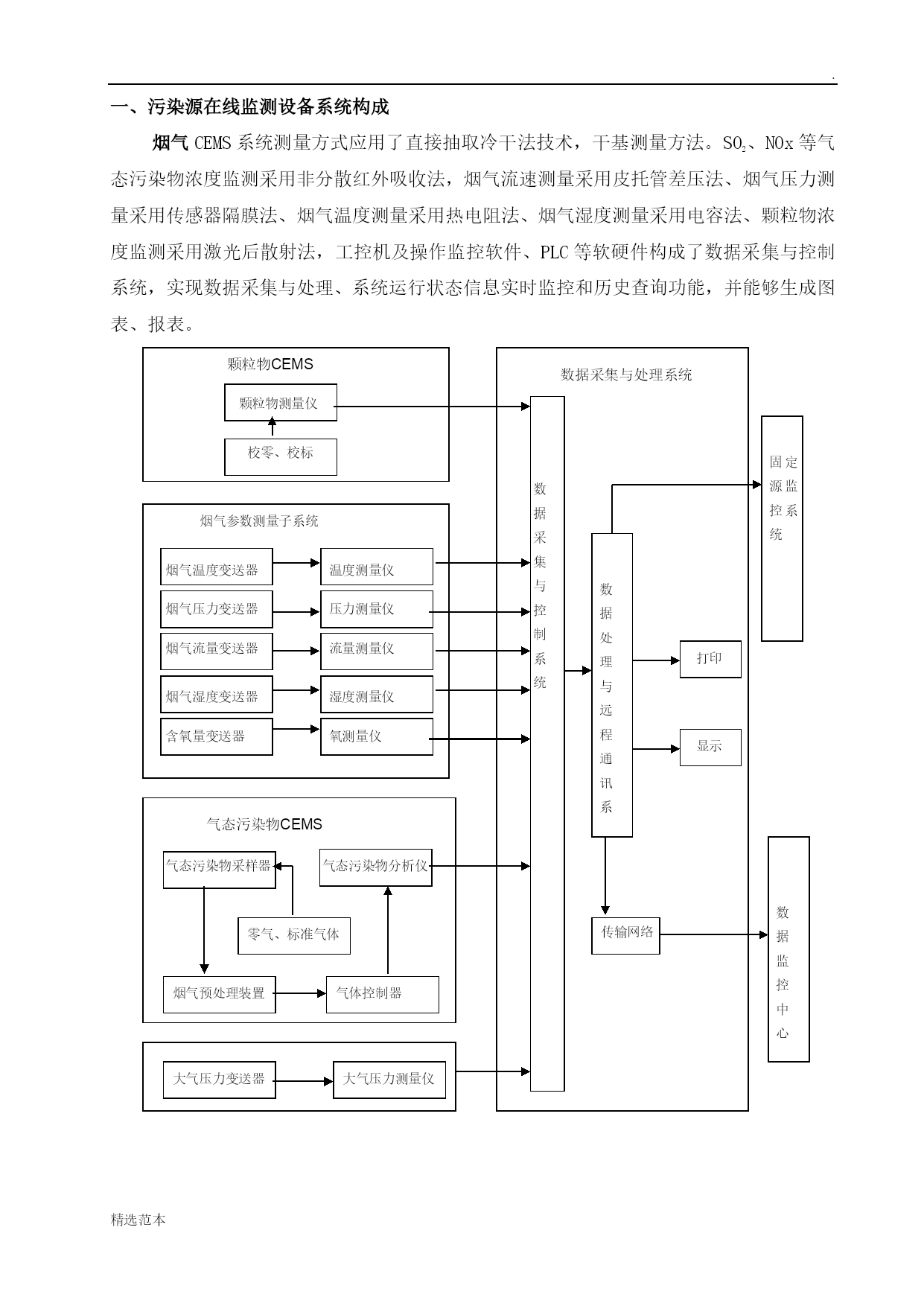

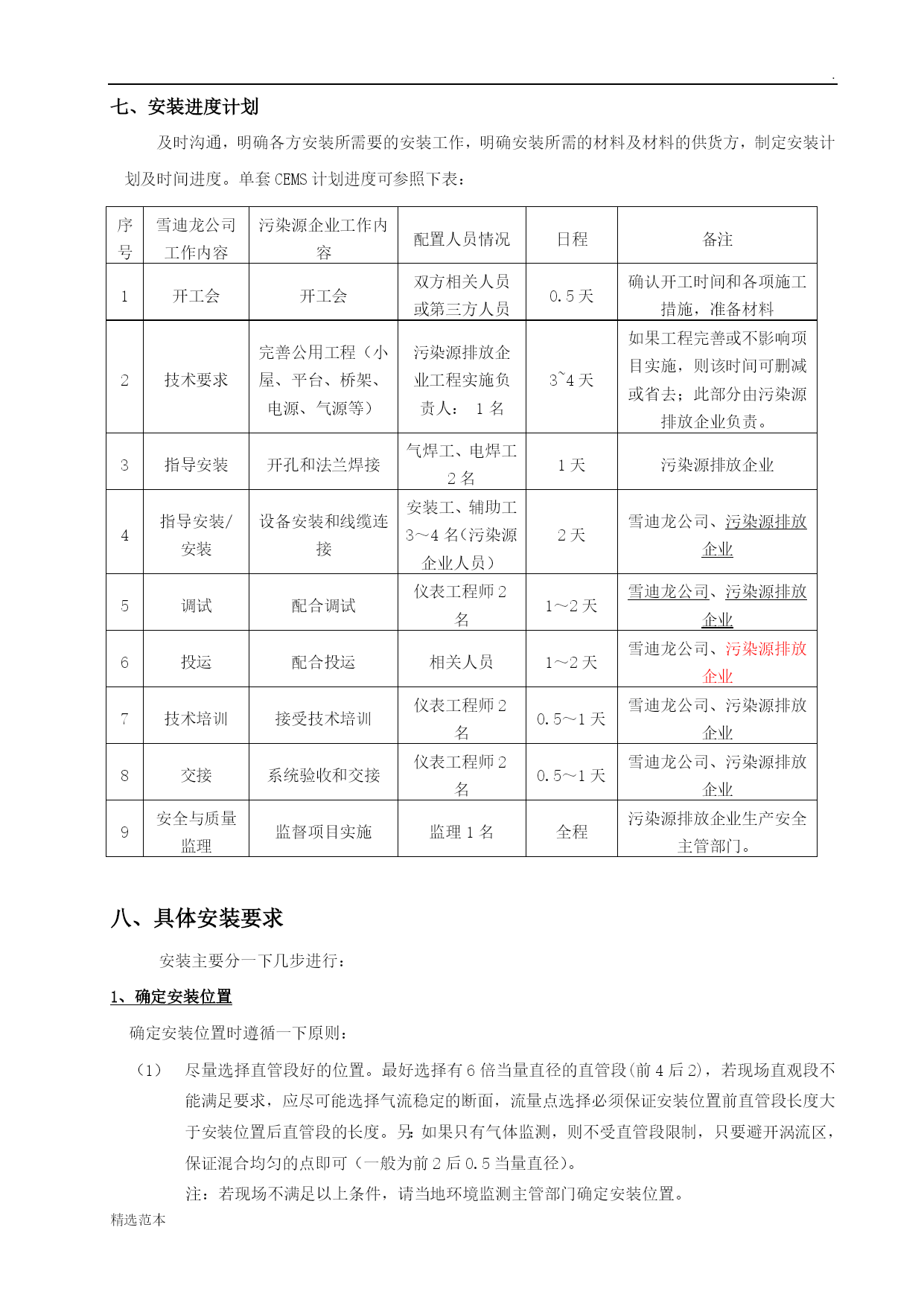

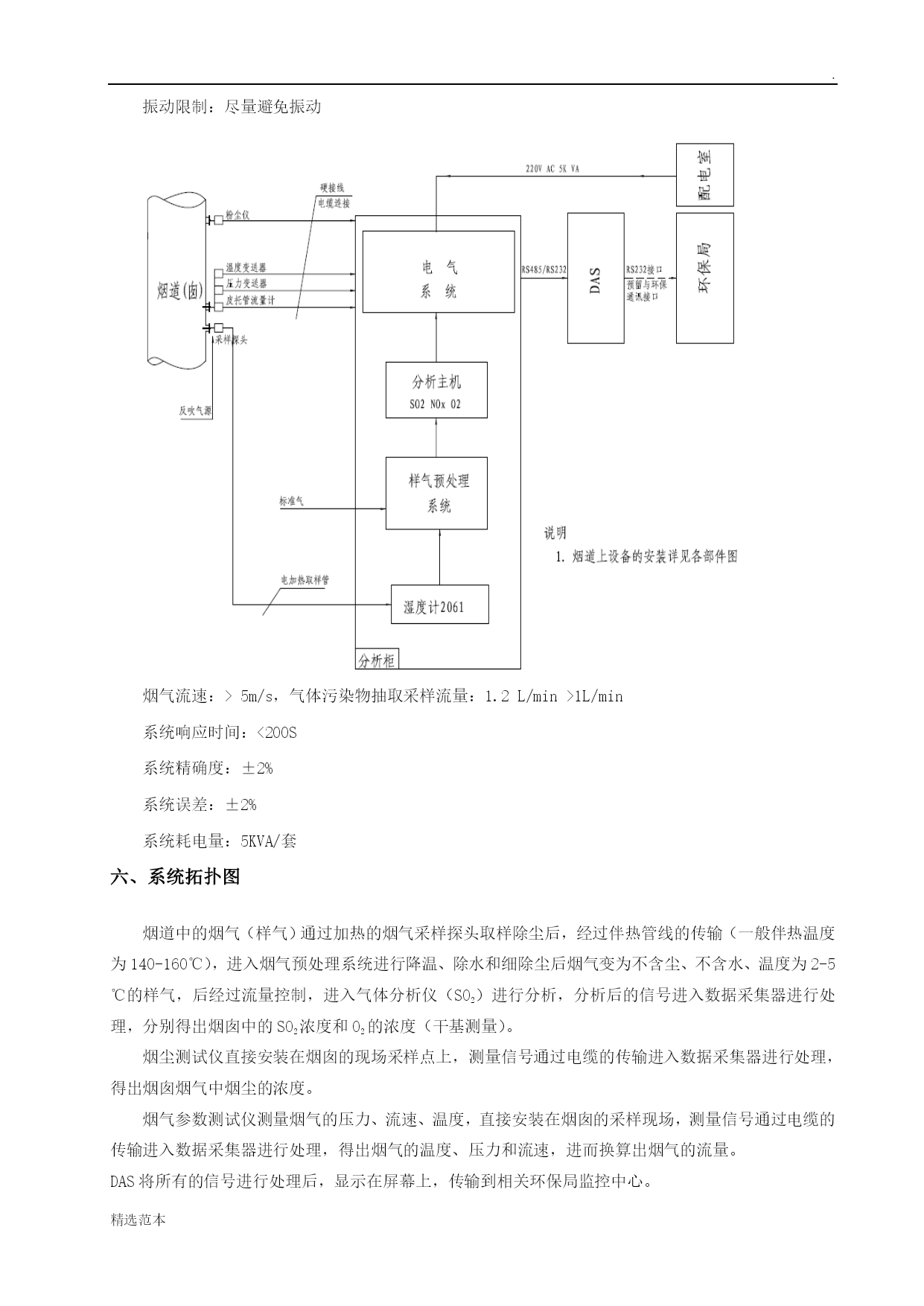

.精选范本内蒙古鑫旺再生资源有限公司污染源在线自动监测系统烟气在线监测系统建设方案内蒙古鑫旺再生资源有限公司2014年9月1日相关标准和技术规范GB50093-2002《自动化仪表工程施工及验收规范》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》GB/T16157-1996《固定污染源排气中颗粒物测定与气态污染物采样方法》HJ/T75-2007《固定污染源烟气排放连续监测技术规范》HJ/T76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法》GB9078—1996工业炉窑大气污染物排放标准GB16297—1996大气污染物综合排放标准GB4915-2004水泥工业大气污染物排放标准《国控重点污染源自动监控能力建设项目污染源自动监控现场端建设规范（暂行）》（环发【2008】25号）《国家重点监控企业污染源自动监测数据有效性审核办法》（环发【2009】88号）《污染源自动监控设施现场监督检查办法》（环保部令第19号）污染源在线监测设备系统构成烟气CEMS系统测量方式应用了直接抽取冷干法技术，干基测量方法。SO2、NOx等气态污染物浓度监测采用非分散红外吸收法，烟气流速测量采用皮托管差压法、烟气压力测量采用传感器隔膜法、烟气温度测量采用热电阻法、烟气湿度测量采用电容法、颗粒物浓度监测采用激光后散射法，工控机及操作监控软件、PLC等软硬件构成了数据采集与控制系统，实现数据采集与处理、系统运行状态信息实时监控和历史查询功能，并能够生成图表、报表。颗粒物CEMS颗粒物测量仪校零、校标烟气参数测量子系统烟气温度变送器烟气压力变送器烟气流量变送器烟气湿度变送器含氧量变送器温度测量仪压力测量仪流量测量仪湿度测量仪氧测量仪气态污染物CEMS气态污染物采样器气态污染物分析仪零气、标准气体烟气预处理装置气体控制器大气压力变送器大气压力测量仪数据采集与控制系统数据处理与远程通讯系统传输网络打印显示数据监控中心固定源监控系统数据采集与处理系统二、主要监控因子分析二氧化硫、氮氧化物、含氧量、粉尘、流量、温度、压力、湿度等。三、污染源在线监测设备安装位置选择根据HJ/T76-2007《固定污染源排放烟气连续监测系统技术条件及检测方法》以及企业现场实际情况，CEMS安装位置遵循环保标准对监测点位置选择的要求，保证采样烟气的代表性，确保监测数据真实、有效。监测采样点一般需开法兰孔4个，用于采样、烟尘、流量（压力、温度、流速）、比对测试探头安装。法兰盘的焊接必须与竖直平面重合，依照烟气流向对相应法兰盘进行焊接。法兰盘焊接的焊点在烟道的中心位置，个别法兰盘可做相应的调整。法兰盘焊接后必须作要应的防酸处理(涂油漆或是采用内外敷玻璃钢材质)四、排污口规范化整治实施排污口在线监测项目是可行和符合建设规范要求的。根据GB15562.1-2-1998-5《环境保护图形标志》的要求，固定污染源在线自动监测系统的环境图形标志设定为（提示）或（警告）相应的排放口环境标志统一编号企业统一编排。五、系统环境指标环境温度：-20~40℃相对湿度：90%大气压强：86~106kPa供电电压：220VAC10%，50或60Hz谐波含量：＜5%接地：接地电阻小于4Ω压缩空气：0.4－0.6MPa，＜１立方米／小时，无水、无油、无尘等。绝缘电阻：在10~35℃，相对湿度不超过85%时，仪器电源端子对地或对机壳间的绝缘电阻不小于20MΩ烟气温度限制：0≤T≤1200℃振动限制：尽量避免振动烟气流速：>5m/s，气体污染物抽取采样流量：1.2L/min>1L/min系统响应时间：<200S系统精确度：±2%系统误差：±2%系统耗电量：5KVA/套六、系统拓扑图烟道中的烟气（样气）通过加热的烟气采样探头取样除尘后，经过伴热管线的传输（一般伴热温度为140-160℃），进入烟气预处理系统进行降温、除水和细除尘后烟气变为不含尘、不含水、温度为2-5℃的样气，后经过流量控制，进入气体分析仪（SO2）进行分析，分析后的信号进入数据采集器进行处理，分别得出烟囱中的SO2浓度和O2的浓度（干基测量）。烟尘测试仪直接安装在烟囱的现场采样点上，测量信号通过电缆的传输进入数据采集器进行处理，得出烟囱烟气中烟尘的浓度。烟气参数测试仪测量烟气的压力、流速、温度，直接安装在烟囱的采样现场，测量信号通过电缆的传输进入数据采集器进行处理，得出烟气的温度、压力和流速，进而换算出烟气的流量。DAS将所有的信号进行处理后，显示在屏幕上，传输到相
