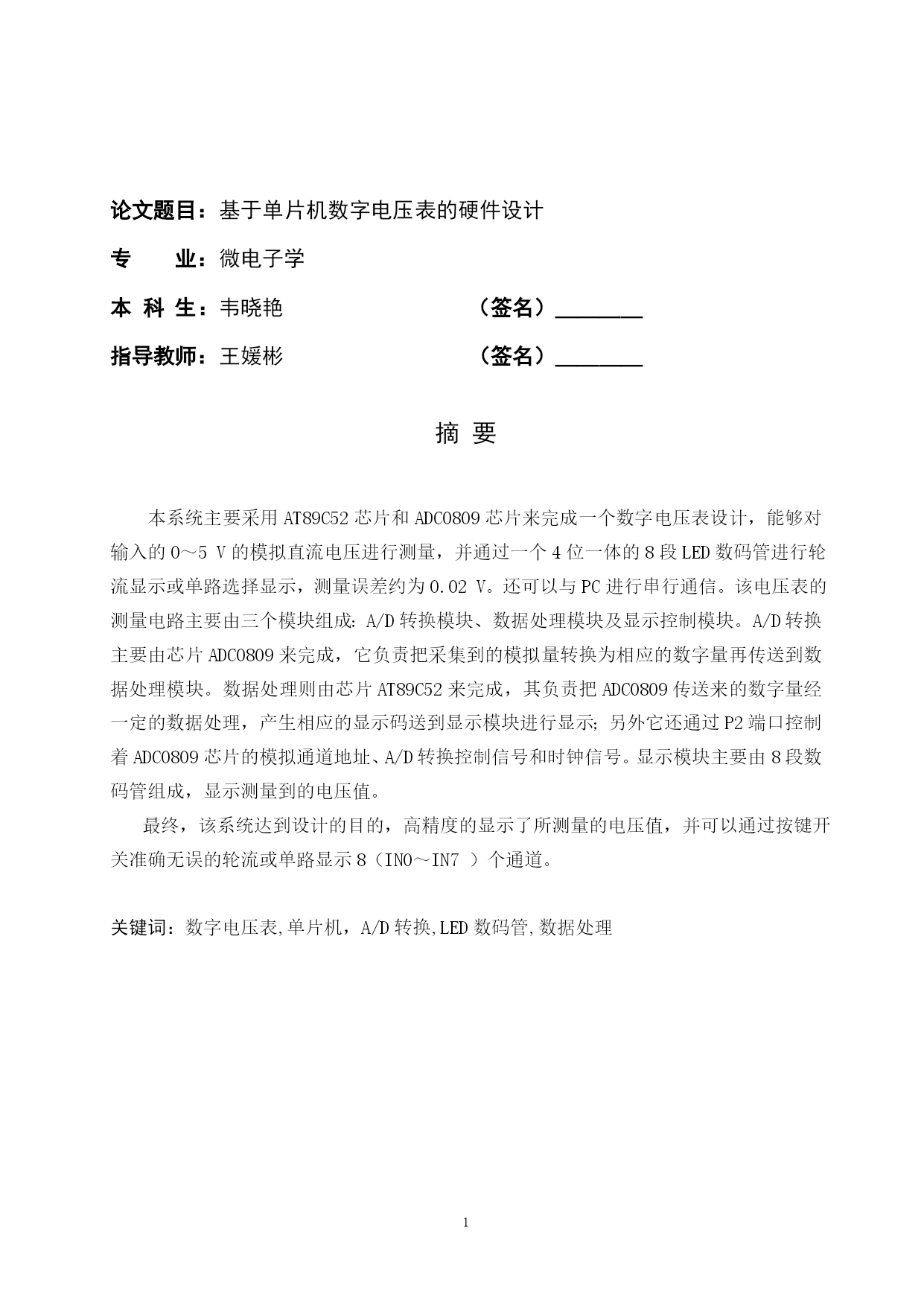

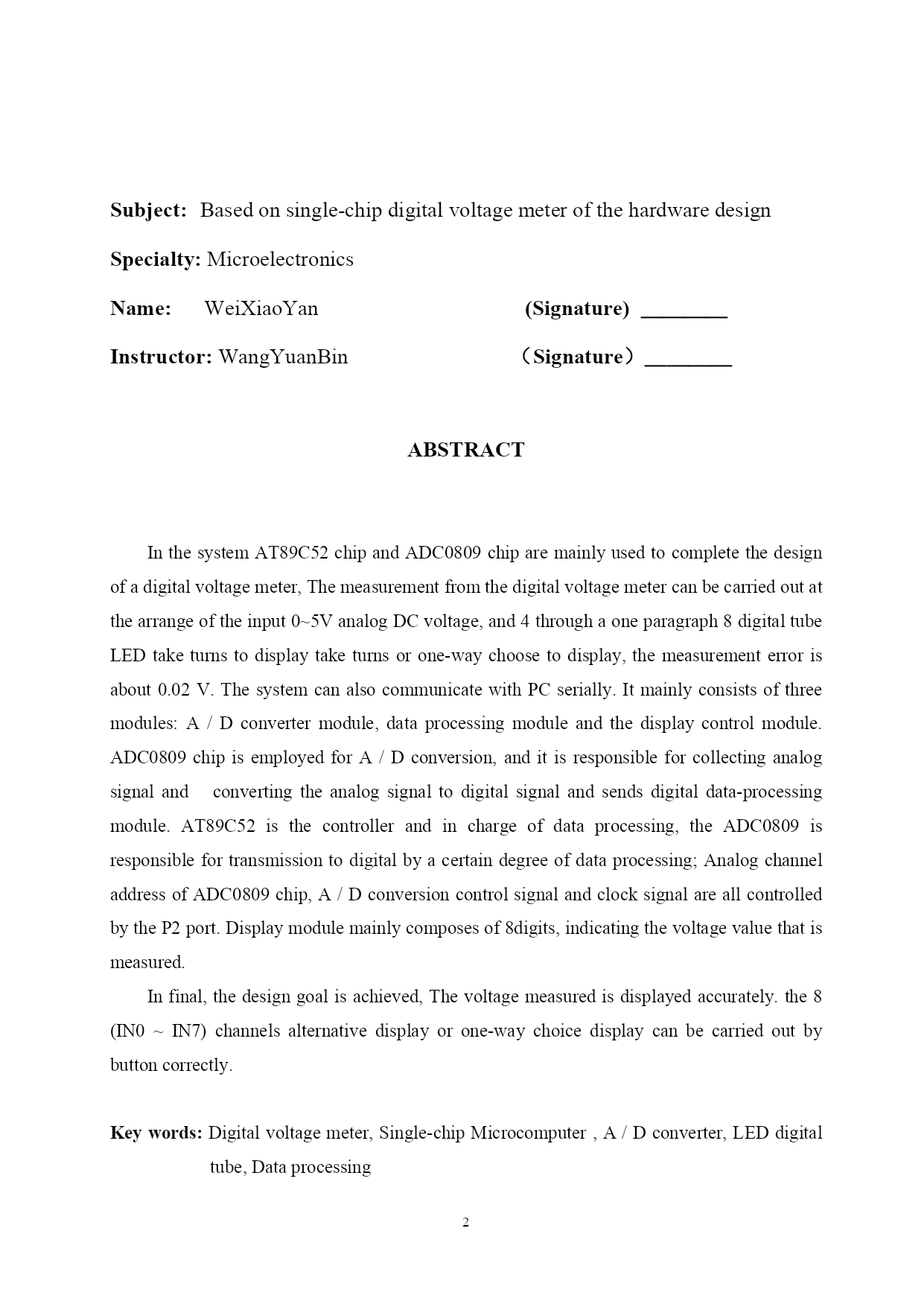

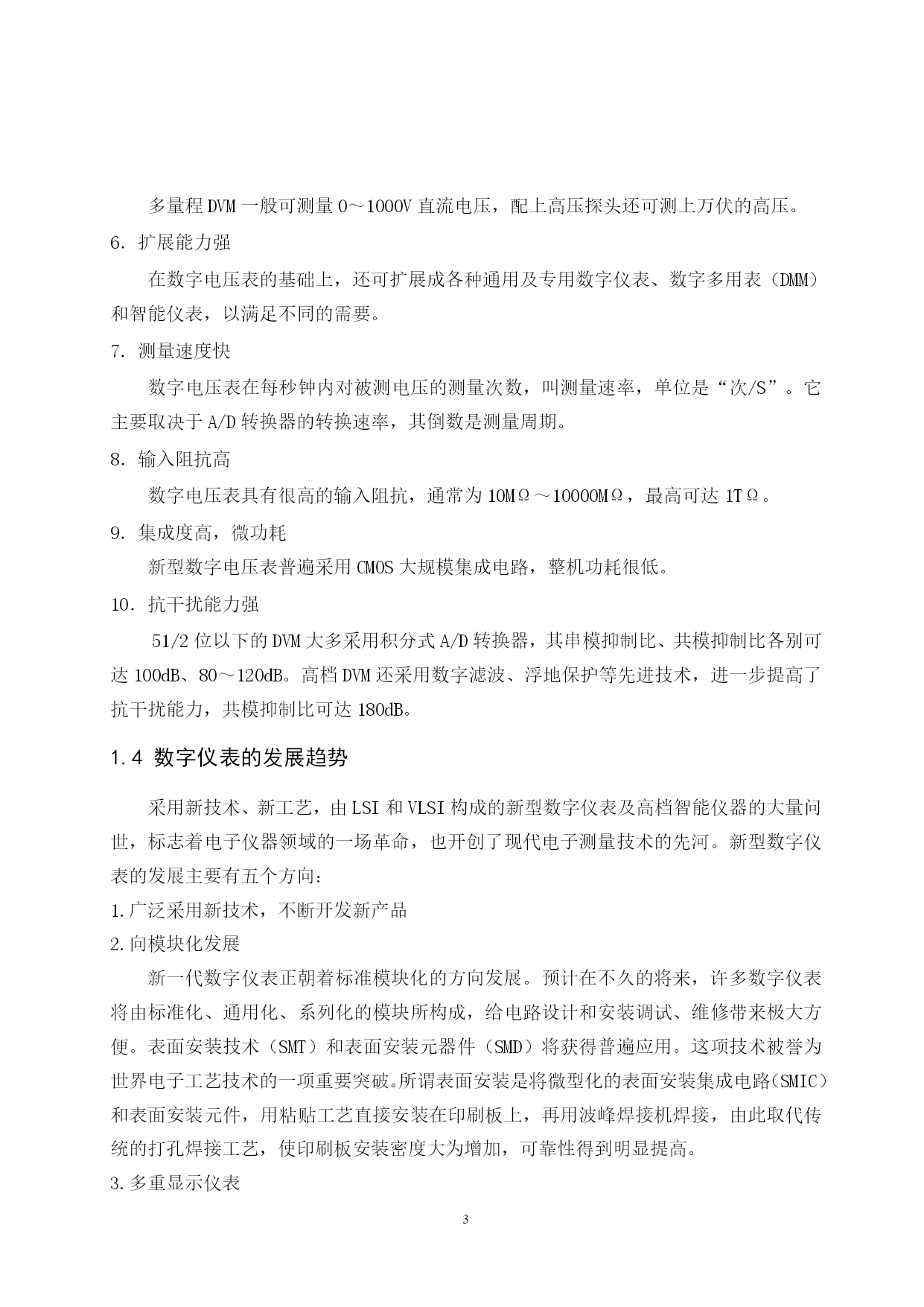

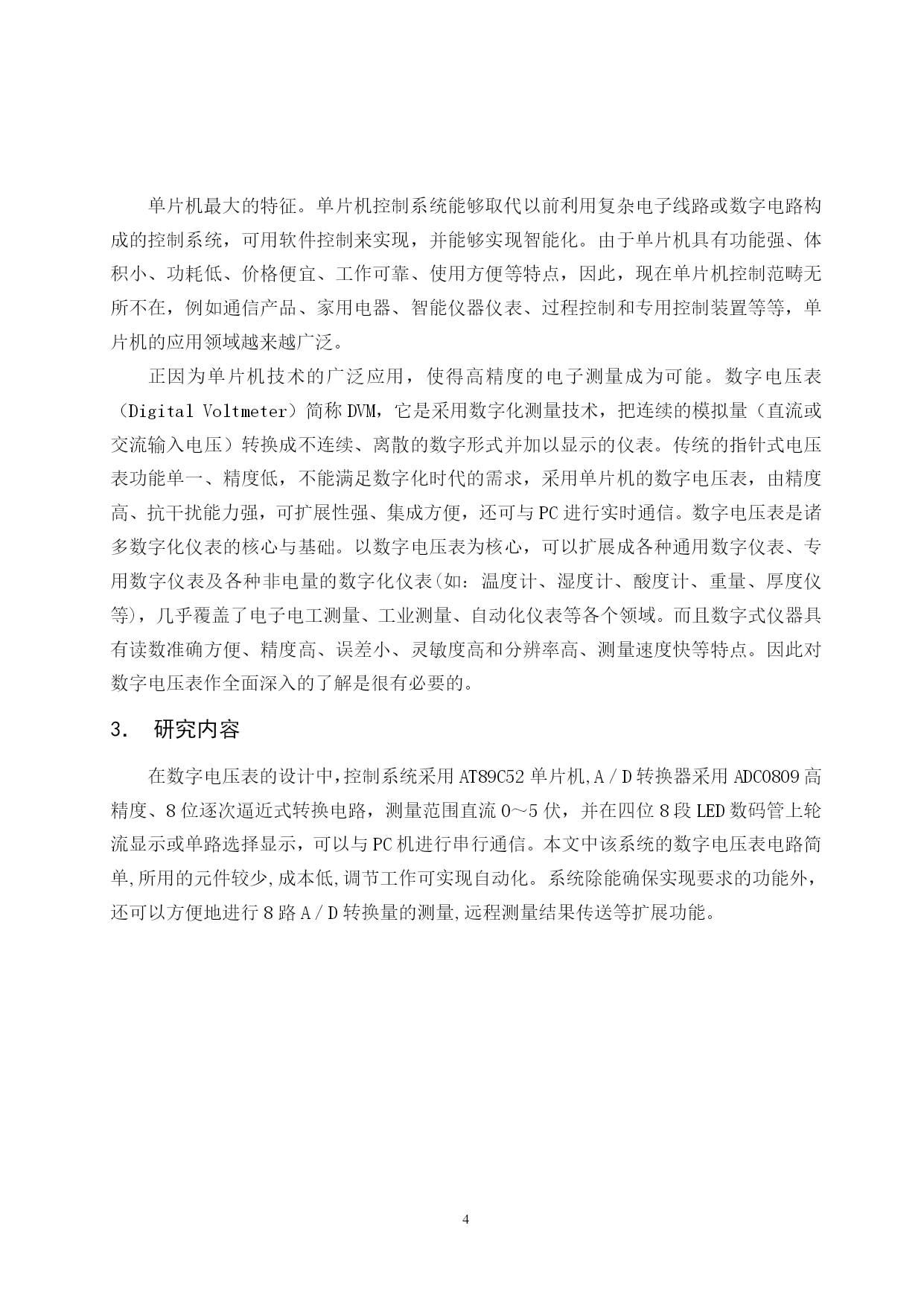

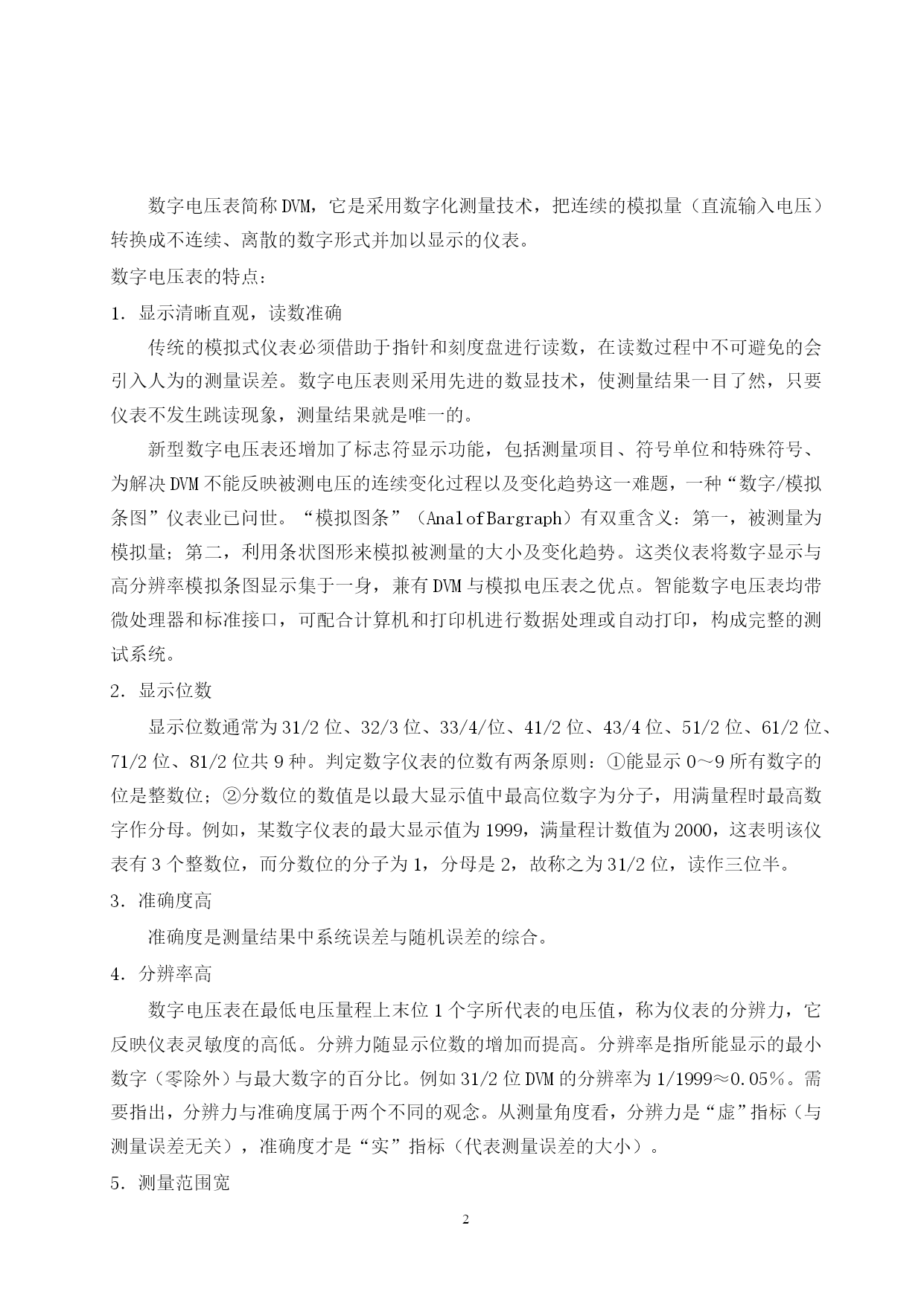

论文题目：基于单片机数字电压表的硬件设计专业：微电子学本科生：韦晓艳（签名）＿＿＿＿指导教师：王媛彬（签名）＿＿＿＿摘要本系统主要采用AT89C52芯片和ADC0809芯片来完成一个数字电压表设计，能够对输入的0～5V的模拟直流电压进行测量，并通过一个4位一体的8段LED数码管进行轮流显示或单路选择显示，测量误差约为0.02V。还可以与PC进行串行通信。该电压表的测量电路主要由三个模块组成：A/D转换模块、数据处理模块及显示控制模块。A/D转换主要由芯片ADC0809来完成，它负责把采集到的模拟量转换为相应的数字量再传送到数据处理模块。数据处理则由芯片AT89C52来完成，其负责把ADC0809传送来的数字量经一定的数据处理，产生相应的显示码送到显示模块进行显示；另外它还通过P2端口控制着ADC0809芯片的模拟通道地址、A/D转换控制信号和时钟信号。显示模块主要由8段数码管组成，显示测量到的电压值。最终，该系统达到设计的目的，高精度的显示了所测量的电压值，并可以通过按键开关准确无误的轮流或单路显示8（IN0～IN7）个通道。关键词：数字电压表,单片机，A/D转换,LED数码管,数据处理Subject:Basedonsingle-chipdigitalvoltagemeterofthehardwaredesignSpecialty:MicroelectronicsName:WeiXiaoYan(Signature)＿＿＿＿Instructor:WangYuanBin（Signature）＿＿＿＿ABSTRACTInthesystemAT89C52chipandADC0809chiparemainlyusedtocompletethedesignofadigitalvoltagemeter,Themeasurementfromthedigitalvoltagemetercanbecarriedoutatthearrangeoftheinput0~5VanalogDCvoltage,and4throughaoneparagraph8digitaltubeLEDtaketurnstodisplaytaketurnsorone-waychoosetodisplay,themeasurementerrorisabout0.02V.ThesystemcanalsocommunicatewithPCserially.Itmainlyconsistsofthreemodules:A/Dconvertermodule,dataprocessingmoduleandthedisplaycontrolmodule.ADC0809chipisemployedforA/Dconversion,anditisresponsibleforcollectinganalogsignalandconvertingtheanalogsignaltodigitalsignalandsendsdigitaldata-processingmodule.AT89C52isthecontrollerandinchargeofdataprocessing,theADC0809isresponsiblefortransmissiontodigitalbyacertaindegreeofdataprocessing;AnalogchanneladdressofADC0809chip,A/DconversioncontrolsignalandclocksignalareallcontrolledbytheP2port.Displaymodulemainlycomposesof8digits,indicatingthevoltagevaluethatismeasured.Infinal,thedesigngoalisachieved,Thevoltagemeasuredisdisplayedaccurately.the8(IN0~IN7)channelsalternativedisplayorone-waychoicedisplaycanbecarriedoutbybuttoncorrectly.Keywords:Digitalvoltagemeter,Single-chipMicrocomputer,A/Dconverter,LEDdigitaltube,Dataprocessing前言1．研究意义在电量的测量中，电压、电流和频率是最基本的三个被测量，其中电压量的测量最为经常。电学参量测量技术涉及范围广，适用于学校、工业、科研、国防等各种领域，供实验室和工业现场测试用。而且随着电子技术的发展，在数字化、智能化、科技
