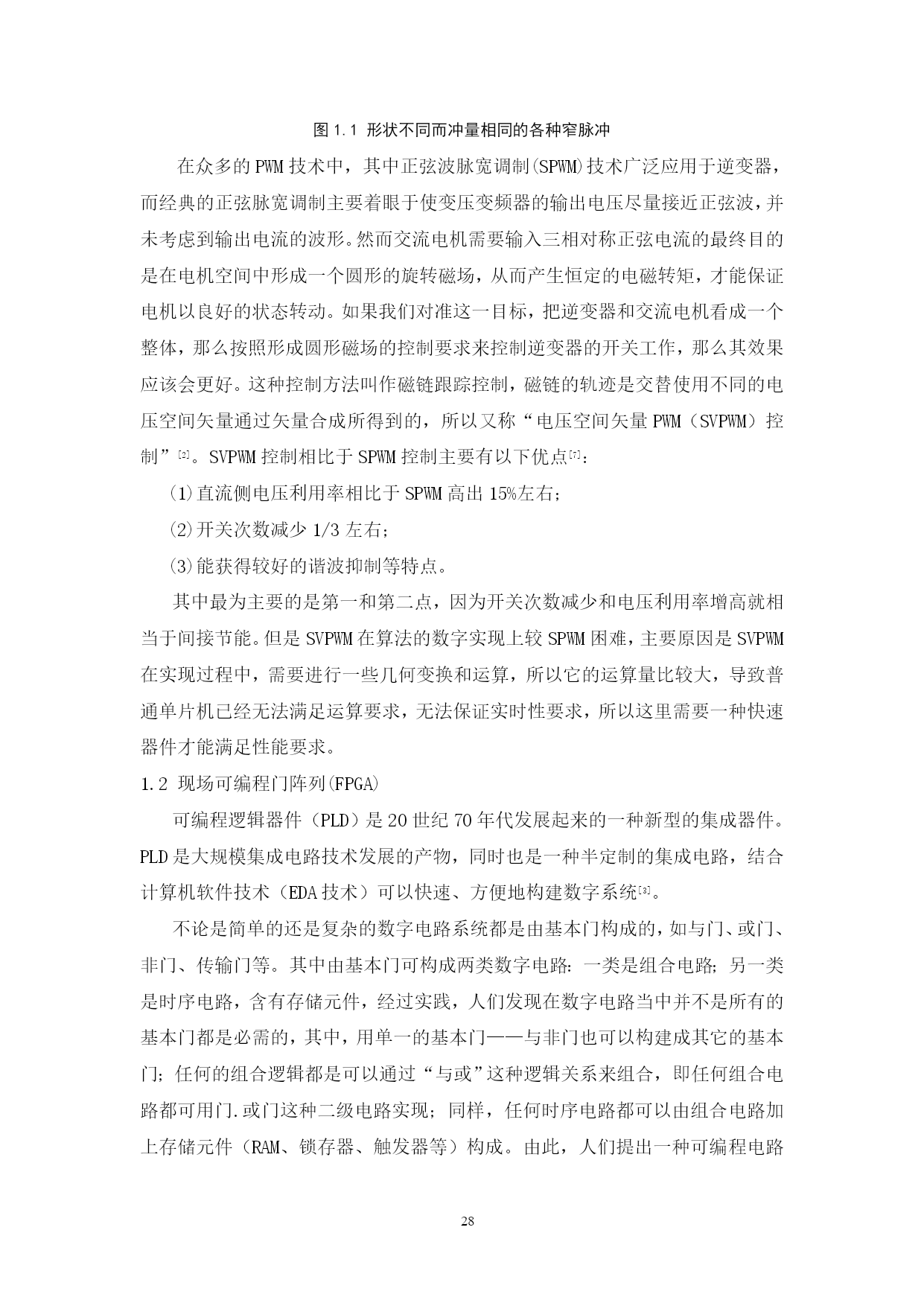

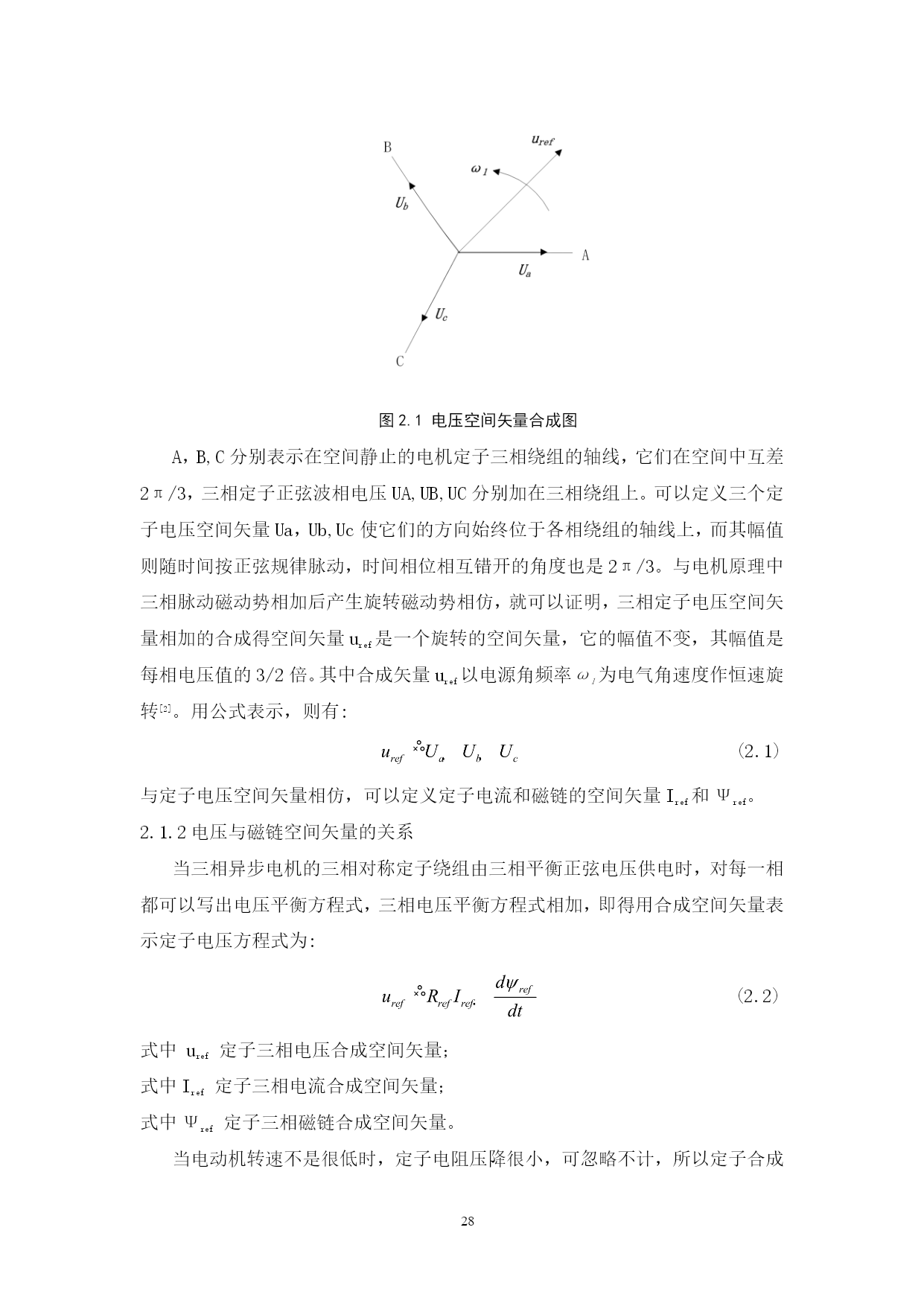

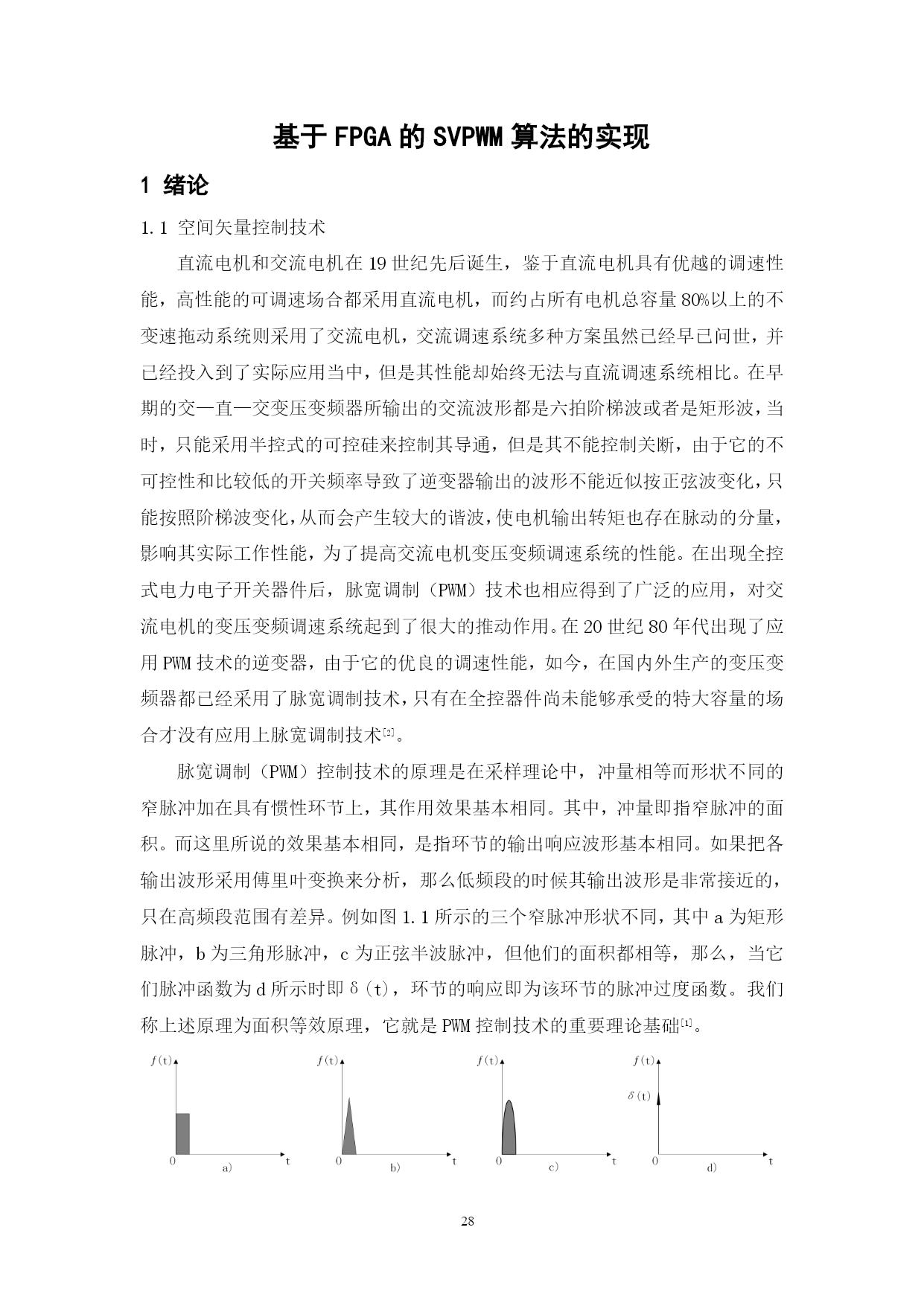

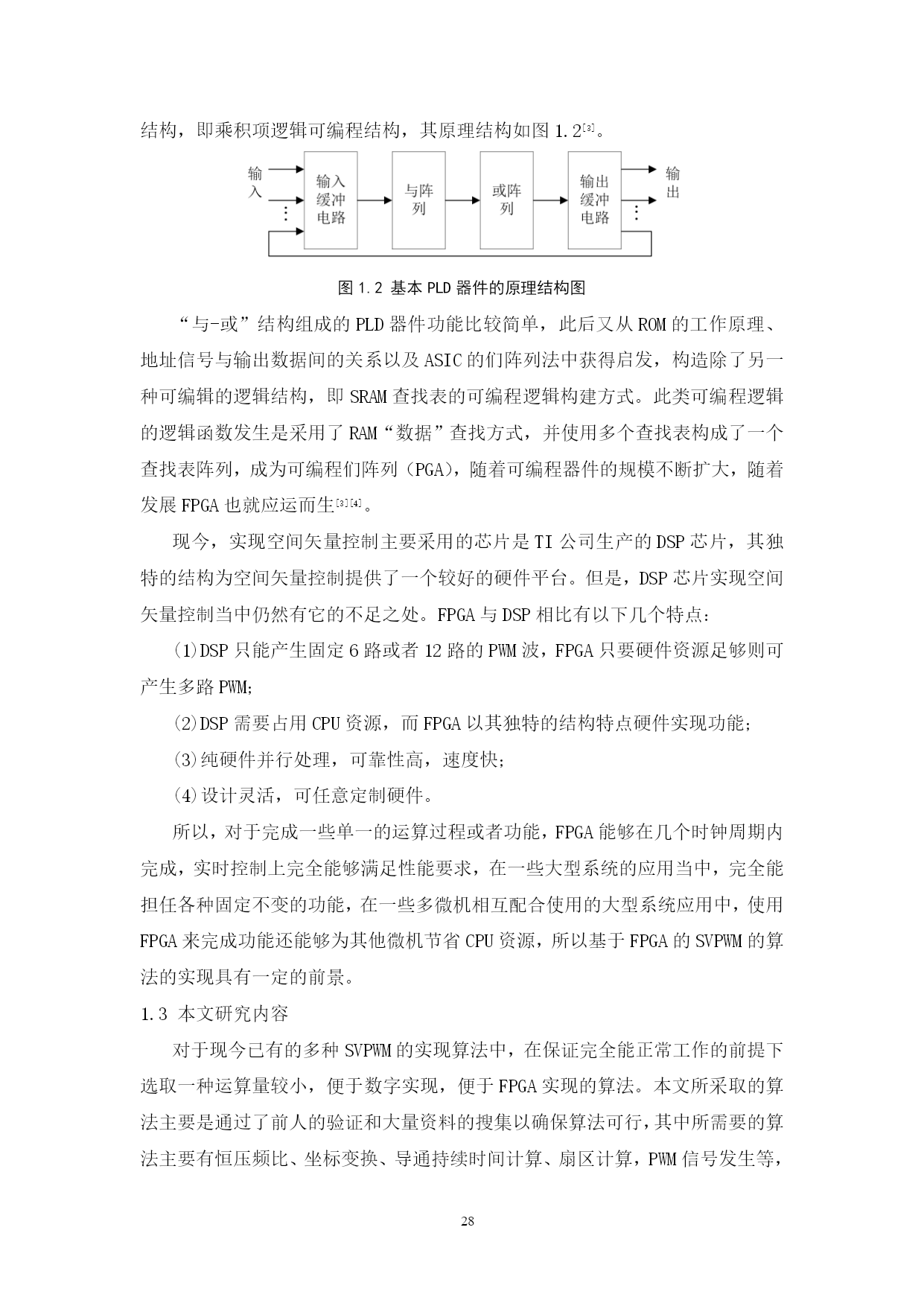

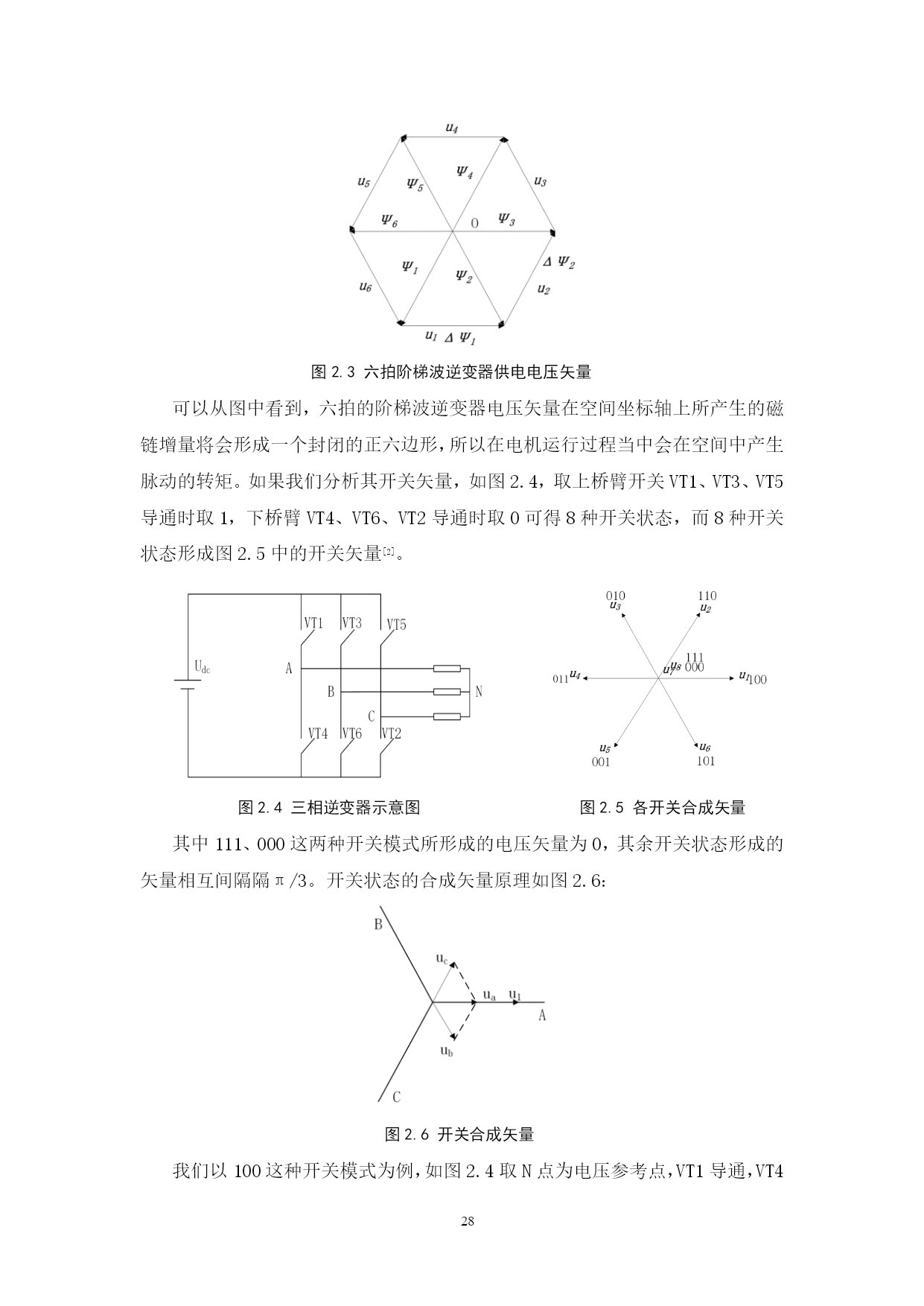

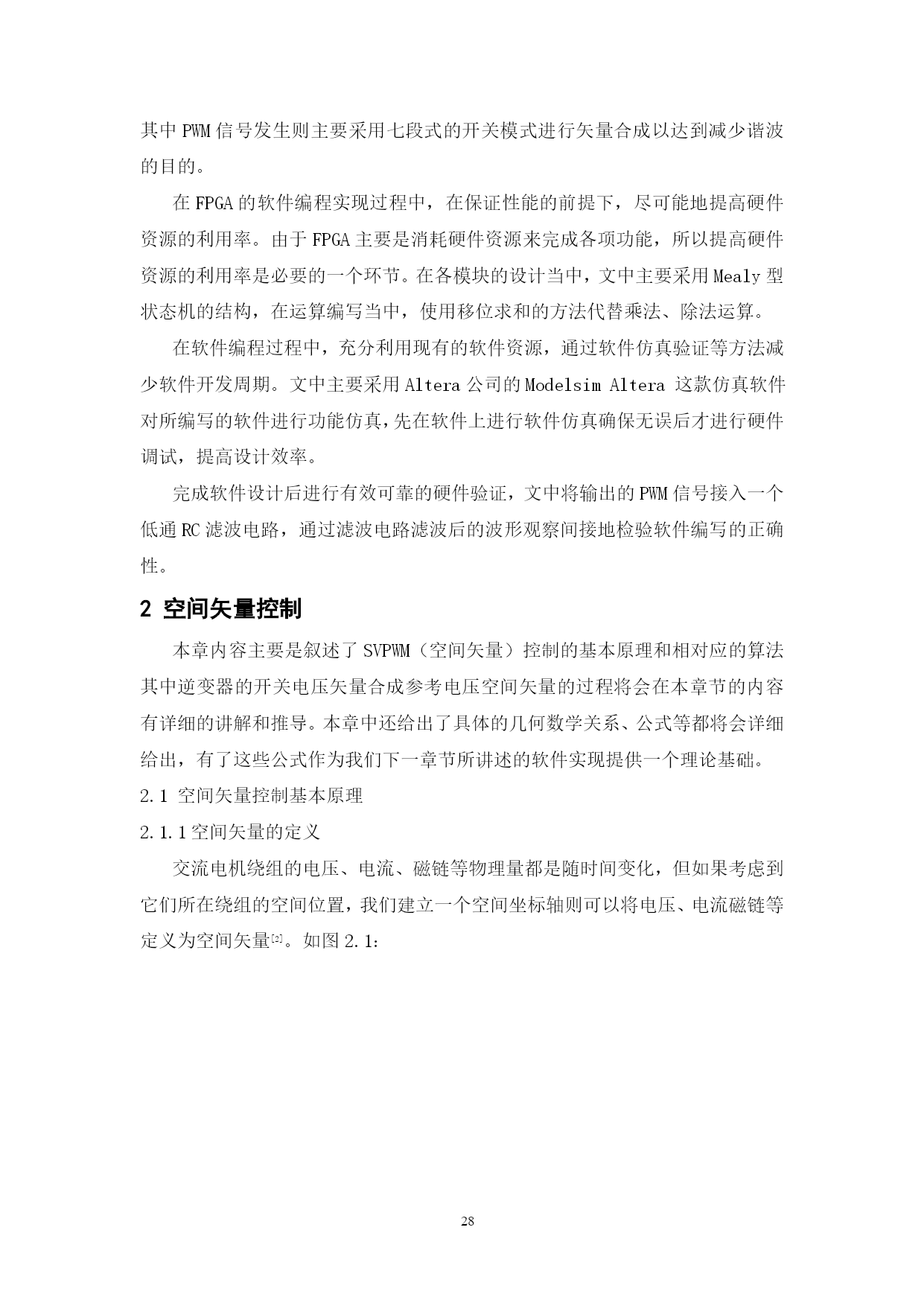

基于FPGA的SVPWM算法的实现摘要：为了数字实现SVPWM的算法，文中采用了以FPGA作为硬件基础，给出了基于FPGA的SVPWM算法的具体算法以及软件设计。文中使用VerilogHDL编写FPGA程序，采用语句和图形编辑相结合的方式进行编程以达到程序结构清晰的目的。程序采用Mealy型状态机的程序结构，以达到增加硬件资源的利用率，结构清晰，便于数字设计的目的。其中，软件通过了ModelsimAltera进行仿真，给出了其相关的仿真波形图以说明其无误。文中使用StormⅢFPGA开发板对软件进行验证，其中开发板的核心芯片为Altera公司生产的EP3C10E144C8这款FPGA芯片，使用了RC滤波电路对PWM信号进行滤波处理并且给出了输出信号的示波器波形图和借助硬件电路驱动一台三相交流电机以说明其算法实现的准确性。关键词：SVPWM；FPGA；空间矢量脉宽调制；VerilogHDLTheRealizationofSVPWMAlgorithmBasedonFPGAAbstract:TorealizedigitalSVPWMalgorithm,thispaperadoptedinhardwarebasedonFPGA,andgivesthespecificalgorithmofSVPWMalgorithmbasedonFPGAandthesoftwaredesign.FPGAprogramwritteninthispaper,weuseVerilogHDL,adoptthewayofcombiningstatementsandgraphicseditingprograminordertoachievethepurposeoftheprogramstructureisclear.ProgramtypewithMealystatemachinestructure,increasetheutilizationofhardwareresources,inordertoachievethestructureisclear,forthepurposeofdigitaldesign.Amongthem,thesoftwarethroughtheModelsimAlterasimulation,itsrelatedsimulationwaveformgraphisgiventoillustrateitscorrect.Inthispaper,weusetheStormⅢFPGAdevelopmentthreateningthesoftwarevalidation,inwhichdevelopmentboardofthecorechipofAlteracompanyEP3C10E144C8theFPGAchip,usingtheRCfiltercircuittofilterthePWMsignalandoutputsignaloscilloscopewaveformdiagramisgiventoillustratetheaccuracyofthealgorithm.Keywords:Spacevectorpulsewidthmodulation;SVPWM;FPGA;VerilogHDL目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc372744099"1绪论(PAGEREF_Toc372744099\h1)HYPERLINK\l"_Toc372744100"1.1空间矢量控制技术(PAGEREF_Toc372744100\h1)HYPERLINK\l"_Toc372744101"1.2现场可编程门阵列(PAGEREF_Toc372744101\h2)HYPERLINK\l"_Toc372744102"1.3本文研究内容(PAGEREF_Toc372744102\h3)HYPERLINK\l"_Toc372744103"2空间矢量控制(PAGEREF_Toc372744103\h4)HYPERLINK\l"_Toc372744104"2.1空间矢量控制基本原理(PAGEREF_Toc372744104\h4)HYPERLINK\l"_Toc372744105"2.1.1空间矢量的定义(PAGEREF_Toc372744105\h4)HYPERLINK\l"_Toc372744106"2.1.2电压与磁链空间矢量的关系(PAGEREF_Toc372744106\h5)HYPERLINK\l"_Toc372744107"2.1.3六拍阶梯波逆变器与正六边形空间旋
