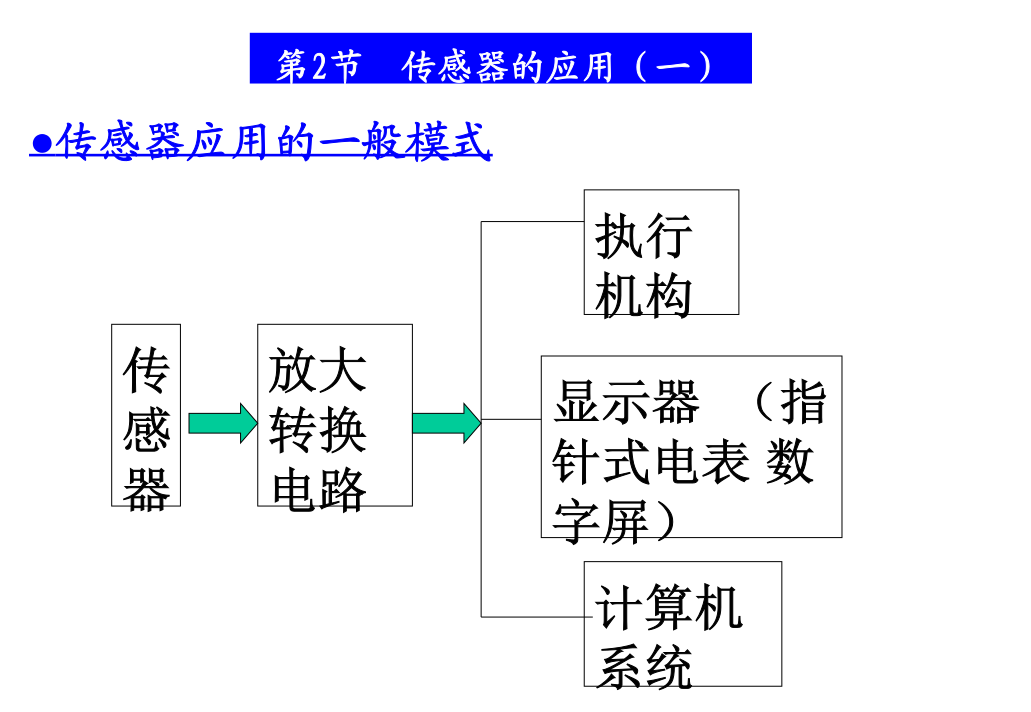

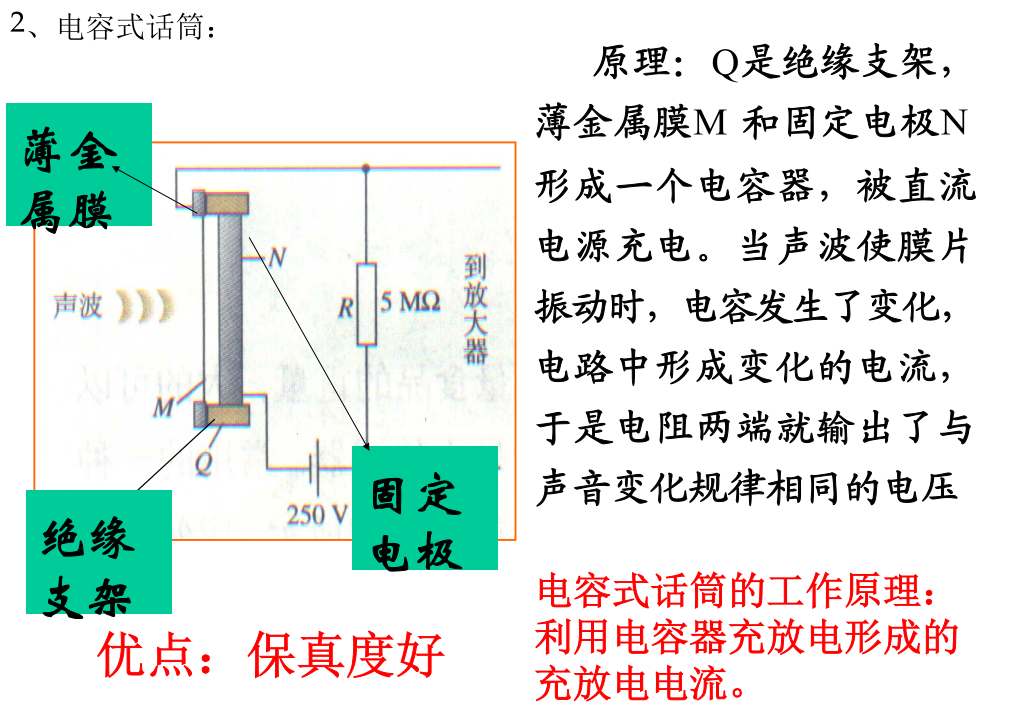

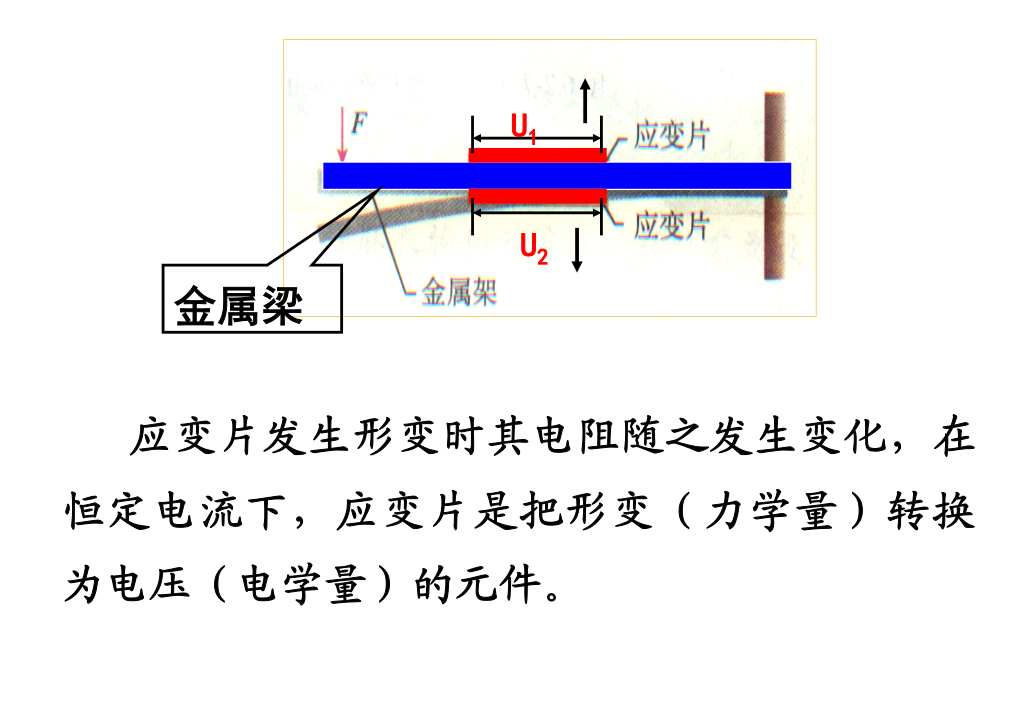

●传感器应用的一般模式思考:1、应变式力传感器的组成部分？2、应变式传感器的原理？应变片发生形变时其电阻随之发生变化，在恒定电流下，应变片是把形变（力学量）转换为电压（电学量）的元件。数显电子秤电路原理如图所示提问：话筒的作用是什么？膜片在声波下振动，使得与膜片相连的线圈中产生周期性变化的感应电流。例题：（2003上海试题）唱卡拉OK用的话筒，内有传感器。其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中，当声波使膜片前后振动时，就将声音信号转变为电信号。下列说法正确的是A该传感器是根据电流的磁效应工作的B该传感器是根据电磁感应原理工作的C膜片振动时，穿过金属线圈的磁通量不变D膜片振动时，金属线圈中不会产生感应电动势2、电容式话筒：3、驻极体话筒：它由内部的驻极体塑料膜感受声波，其工作原理与电容式话筒类似，但是工作的电压只须3～6V，较弱的声音说明书温度旋钮:可根据不同衣料随意调校合适的温度双金属片温度传感器：原理:热胀冷缩原理常温下两触点分离。温度升高，两种金属膨胀性能不同，双金属片形状发生变化，使触点接触。思考与讨论：●常温下两触点是接触还是分离？温度过高时双金属片将怎样作用？●如何用调温旋钮来升高或降低电烫斗的工作温度？四、温度传感器的应用——冰箱温度控制器五、恒温箱温控器六、加速度计来自BBC的报道，日本大阪大学科学家HiroshiIshiguru教授日前发明出一种完全具有人类女性外貌的机器人——“ReplieeQ1”。“她”能眨眼，说话，做手势，甚至呼吸！皮肤则由类似人类皮肤的硅化物覆盖。本堂小结
