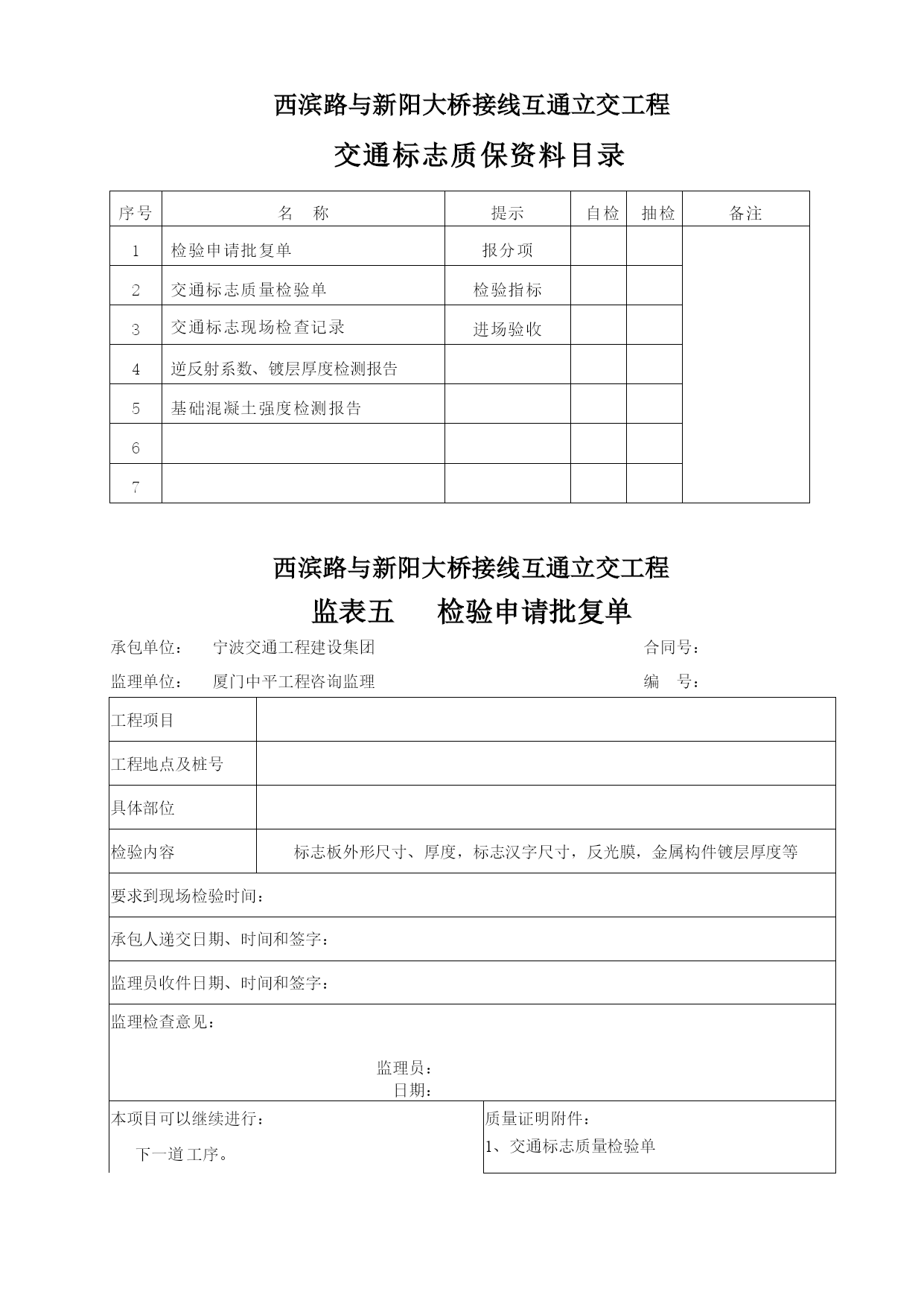

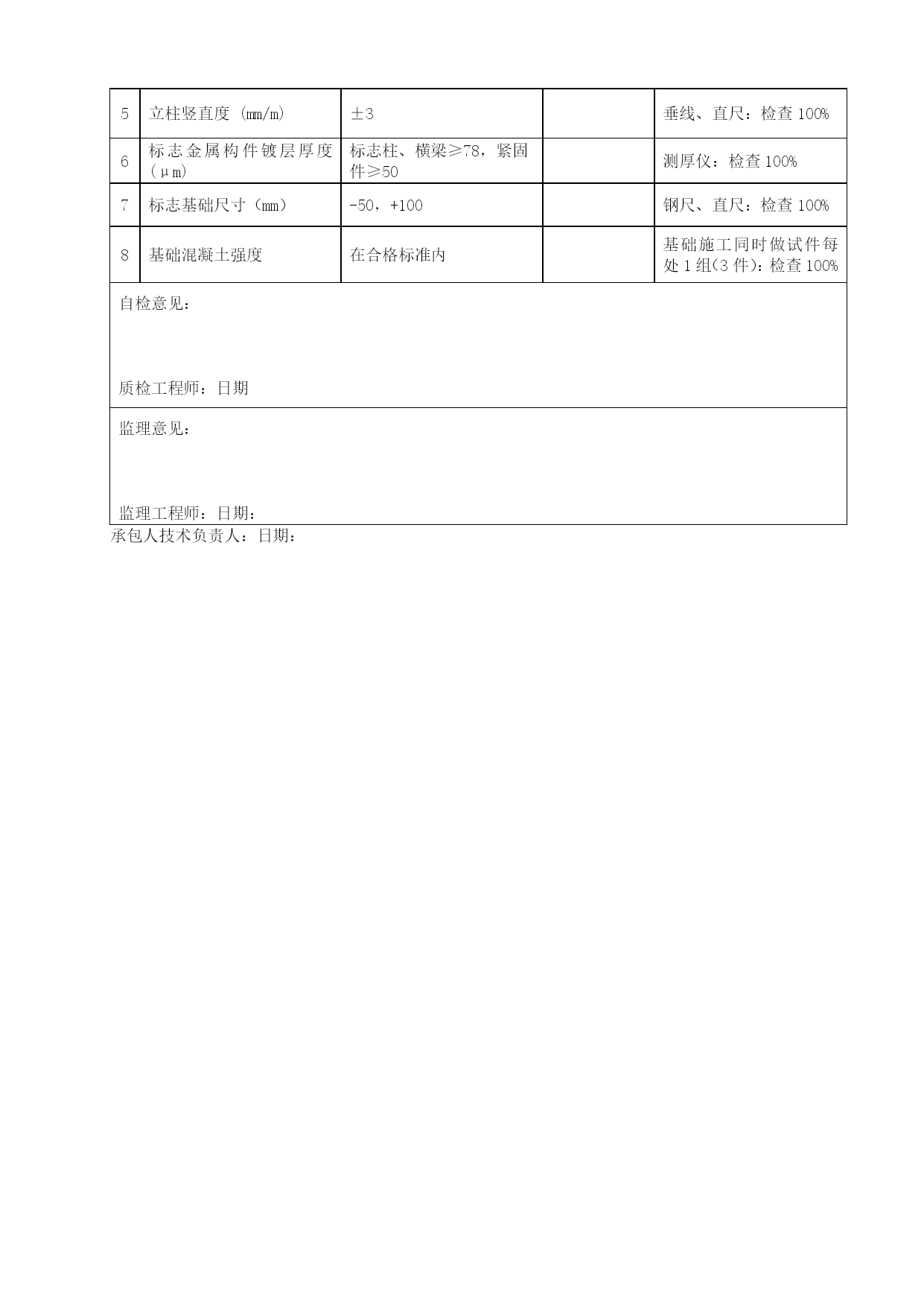

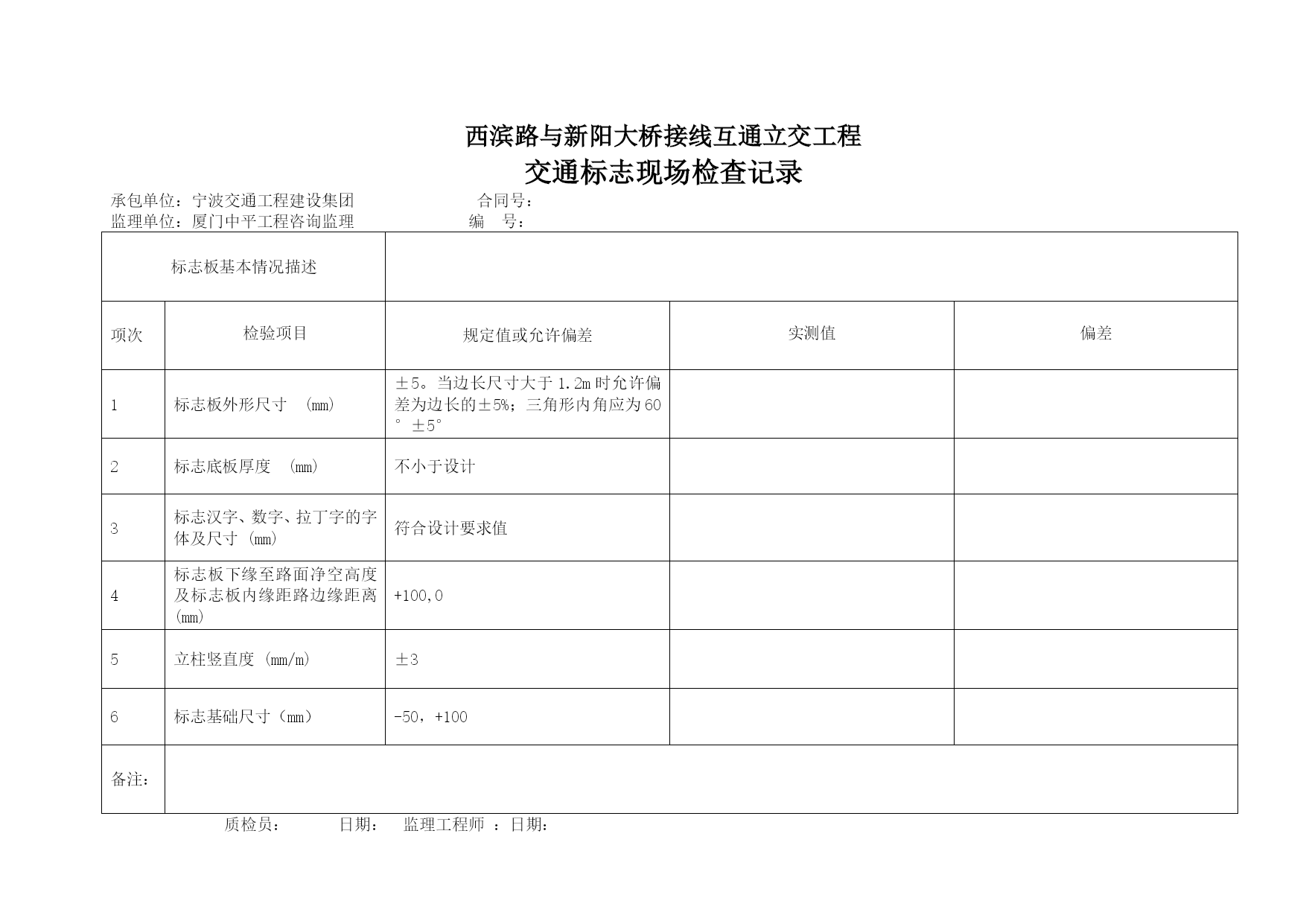

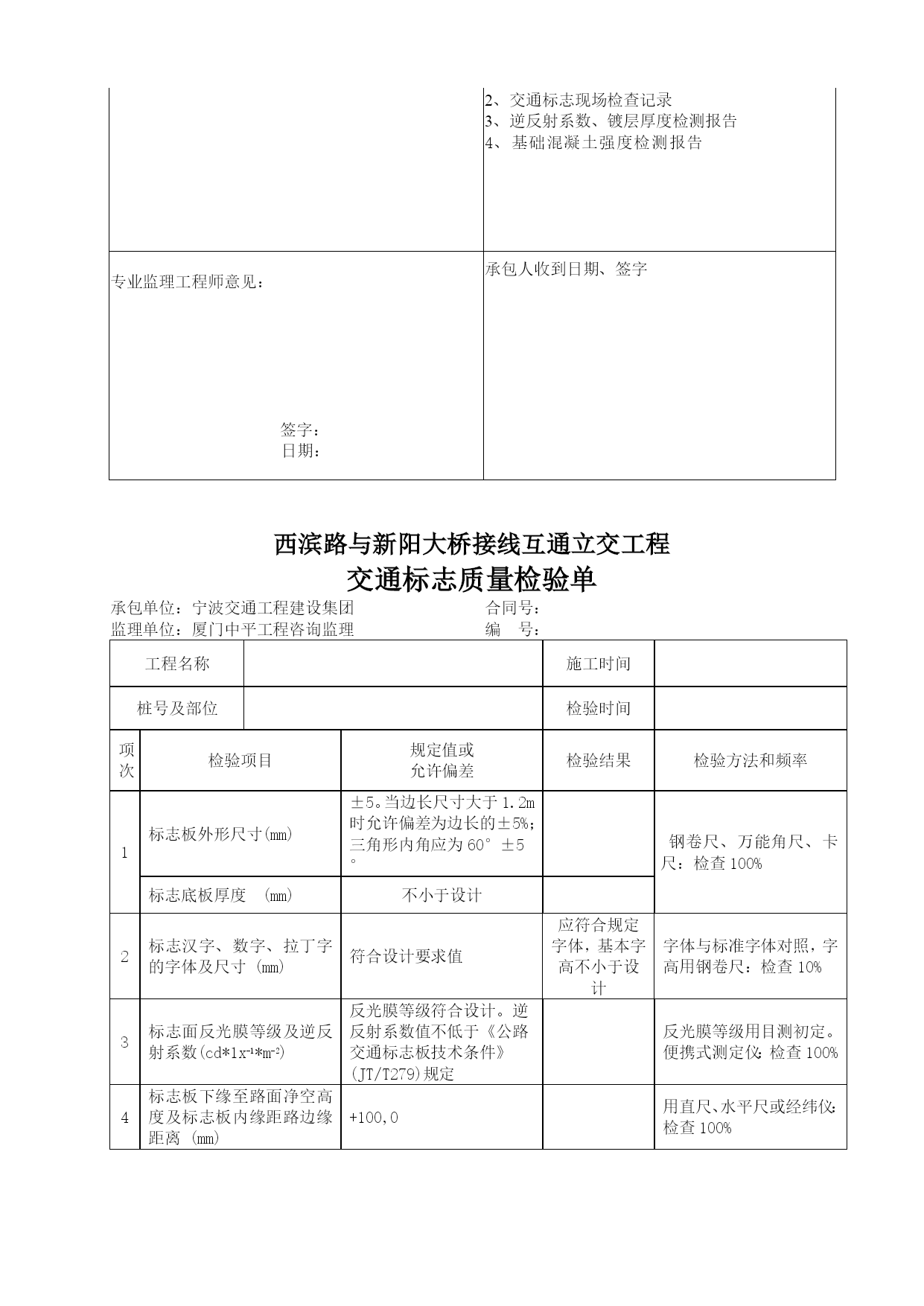

交通标志内业资料表格优质资料(可以直接使用，可编辑优质资料，欢迎下载）西滨路与新阳大桥接线互通立交工程交通标志质保资料目录序号名称提示自检抽检备注1检验申请批复单报分项2交通标志质量检验单检验指标3交通标志现场检查记录进场验收4逆反射系数、镀层厚度检测报告5基础混凝土强度检测报告67西滨路与新阳大桥接线互通立交工程监表五检验申请批复单承包单位：宁波交通工程建设集团合同号：监理单位：厦门中平工程咨询监理编号：工程项目工程地点及桩号具体部位检验内容标志板外形尺寸、厚度，标志汉字尺寸，反光膜，金属构件镀层厚度等要求到现场检验时间：承包人递交日期、时间和签字：监理员收件日期、时间和签字：监理检查意见：监理员：日期：本项目可以继续进行：质量证明附件：下一道工序。1、交通标志质量检验单2、交通标志现场检查记录3、逆反射系数、镀层厚度检测报告4、基础混凝土强度检测报告专业监理工程师意见：签字：日期：承包人收到日期、签字西滨路与新阳大桥接线互通立交工程交通标志质量检验单承包单位：宁波交通工程建设集团合同号：监理单位：厦门中平工程咨询监理编号：工程名称施工时间桩号及部位检验时间项次检验项目规定值或允许偏差检验结果检验方法和频率1标志板外形尺寸(mm)±5。当边长尺寸大于1.2m时允许偏差为边长的±5%；三角形内角应为60°±5°钢卷尺、万能角尺、卡尺：检查100%标志底板厚度(mm)不小于设计2标志汉字、数字、拉丁字的字体及尺寸(mm)符合设计要求值应符合规定字体，基本字高不小于设计字体与标准字体对照，字高用钢卷尺：检查10%3标志面反光膜等级及逆反射系数(cd*1x-1*m-2)反光膜等级符合设计。逆反射系数值不低于《公路交通标志板技术条件》(JT/T279)规定反光膜等级用目测初定。便携式测定仪：检查100%4标志板下缘至路面净空高度及标志板内缘距路边缘距离(mm)+100,0用直尺、水平尺或经纬仪：检查100%5立柱竖直度(mm/m)±3垂线、直尺：检查100%6标志金属构件镀层厚度(μm)标志柱、横梁≥78，紧固件≥50测厚仪：检查100%7标志基础尺寸（mm）-50，+100钢尺、直尺：检查100%8基础混凝土强度在合格标准内基础施工同时做试件每处1组（3件）：检查100%自检意见：质检工程师：日期监理意见：监理工程师：日期：承包人技术负责人：日期：西滨路与新阳大桥接线互通立交工程交通标志现场检查记录承包单位：宁波交通工程建设集团合同号：监理单位：厦门中平工程咨询监理编号：标志板基本情况描述项次检验项目规定值或允许偏差实测值偏差1标志板外形尺寸(mm)±5。当边长尺寸大于1.2m时允许偏差为边长的±5%；三角形内角应为60°±5°2标志底板厚度(mm)不小于设计3标志汉字、数字、拉丁字的字体及尺寸(mm)符合设计要求值4标志板下缘至路面净空高度及标志板内缘距路边缘距离(mm)+100,05立柱竖直度(mm/m)±36标志基础尺寸（mm）-50，+100备注：质检员：日期：监理工程师：日期：施工组织设计编制:2021年月日一、工程概况本工程为区道路交通工程综合建设项目，此次工程为维泰南路交通标志标线的施工,全长2267.15米。标线施划分为车道边缘线、导向车道线、导向箭头、人行横道线等;交通标志牌种类分为警告、禁令、指路等.二、编制依据本工程依照乌鲁木齐市经济技术开发区二期延伸区道路市政工程交通工程平面设计图施工，严格执行:《城市道路设计规范》（CJJ37-90）、《城市道路和建筑物无障碍设计规范》（JGJ50-2001、J114—2001）、中华人民共和国国家标准《交通标志与标线》（GB5768—1999）、中华人民共和国交通行业标准《路面标线用玻璃珠》(JT/T446—2001）、中华人民共和国交通行业标准《公路交通标志板技术条件》（JT/T279—1995）、中华人民共和国交通行业标准《路面标线涂料》（JT/T280—1995）.三、施工准备（一）、人员准备1、项目部设项目经理：，技术负责人1名、施工负责人1名、预算员1名、核算员1名、测量员1名、材料员2名、试验、质检员1名、安全员1名、资料员1名，工长2名项目管理人员共13人.2、本工程分按交通标志牌基础设置、标志牌安装和画标志标线分三部分同时施工以缩短工期。其中：交通标志牌基础设置8人,交通标志牌安装9人，画标志标线8人.（二)、设备、人员、主要材料进场方案1、从业主发出通知之日起,并在工程项目开工前3天内，陆续到达现场，准备材料购置。2、接到通知后
