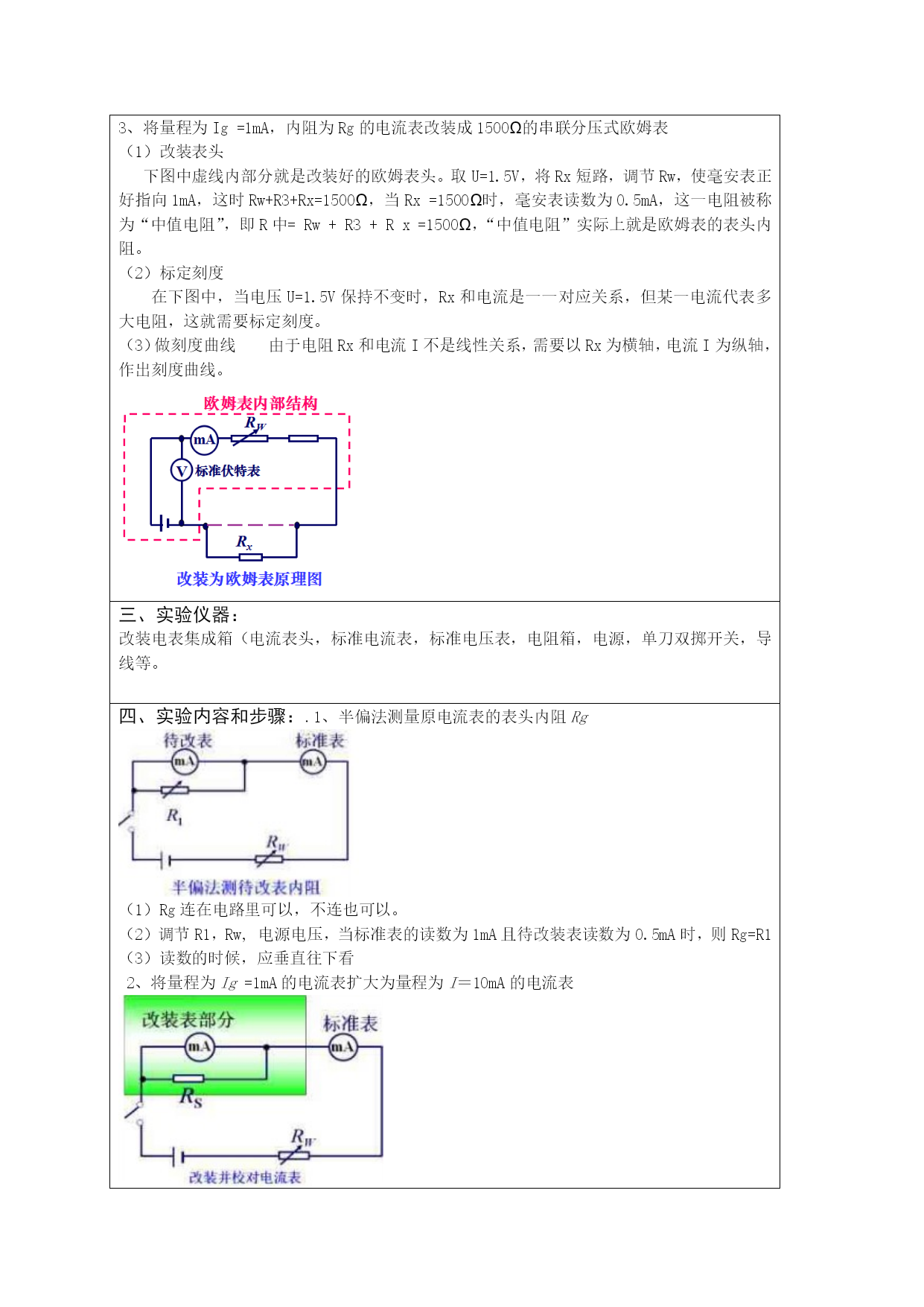

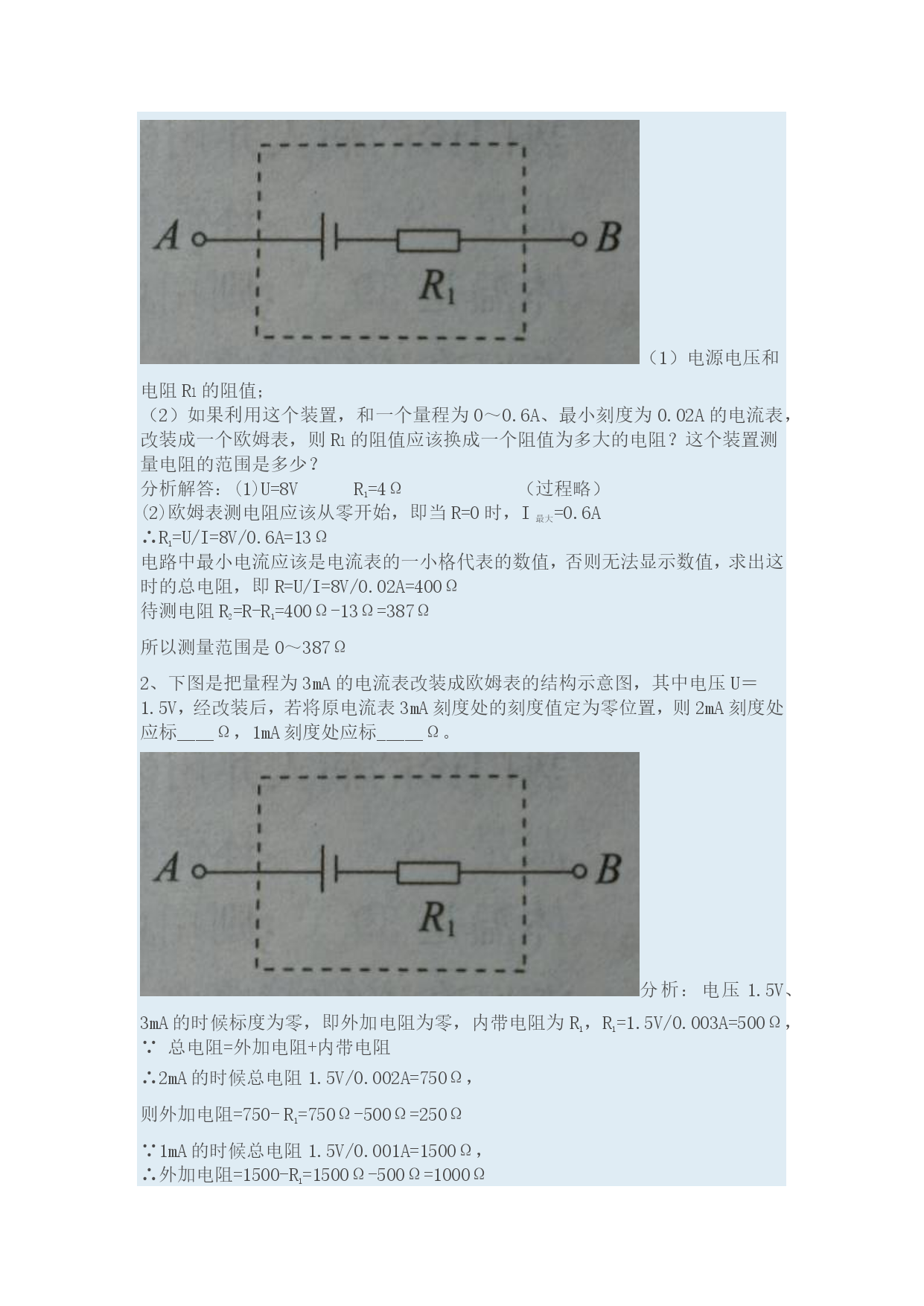

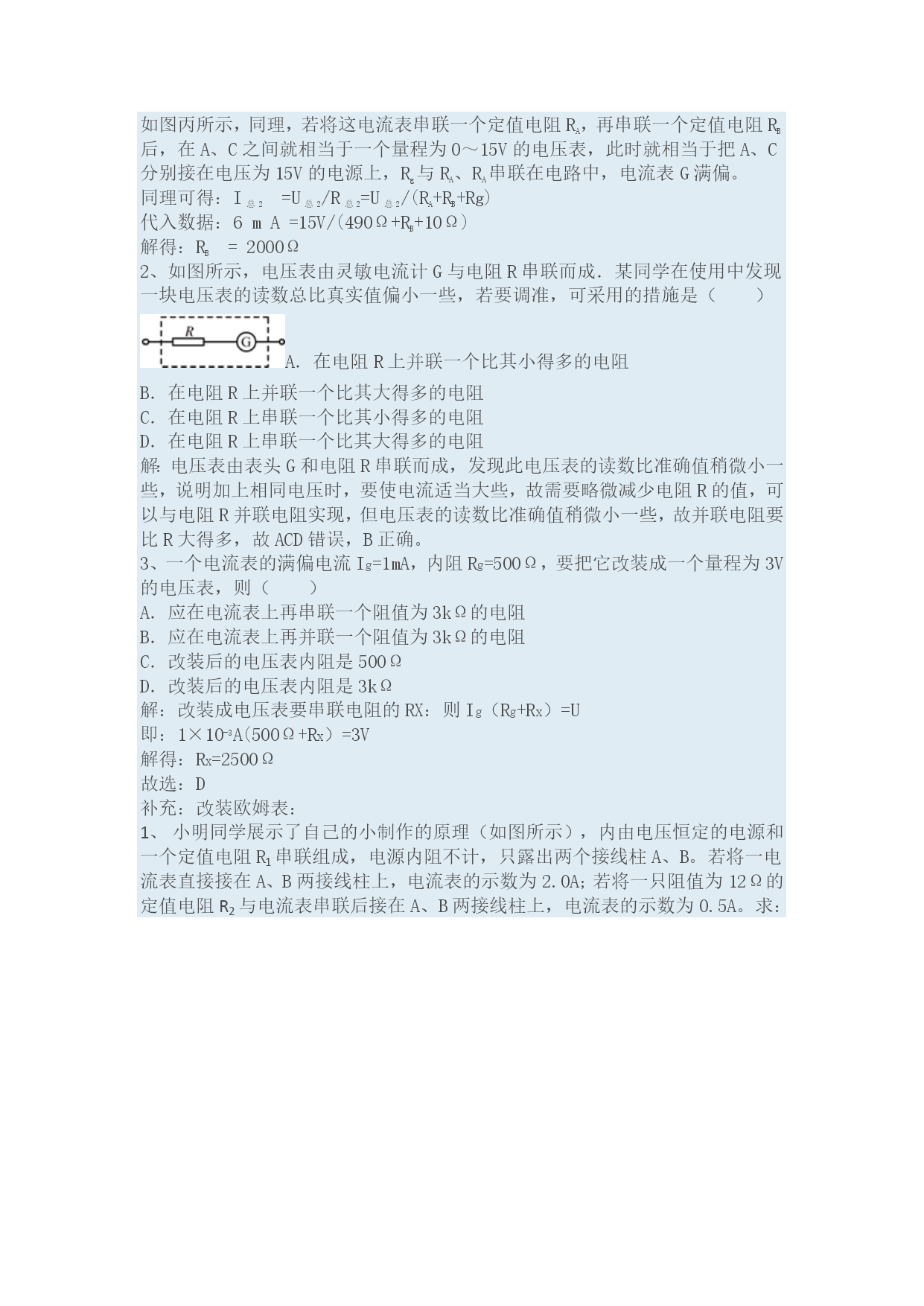

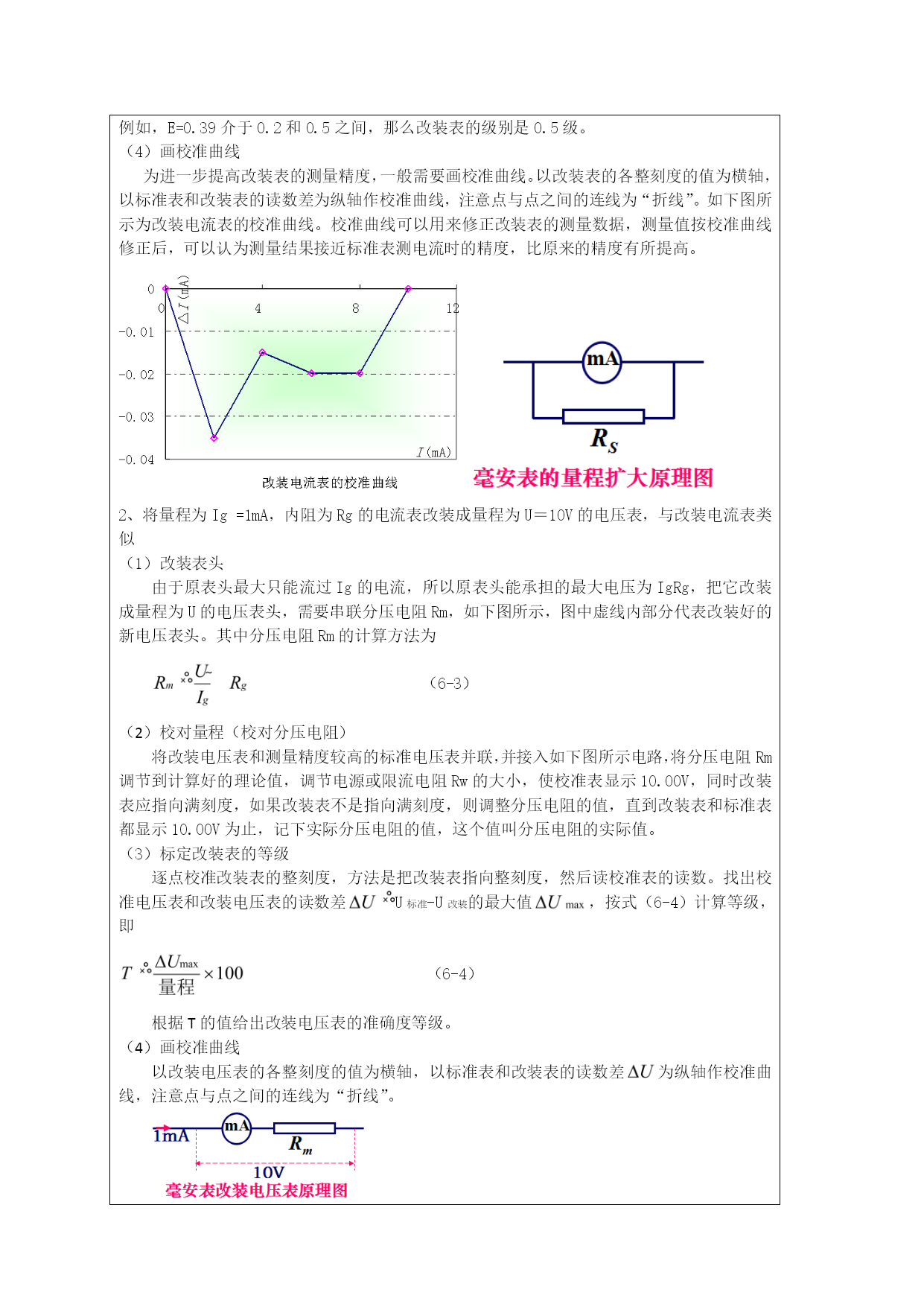

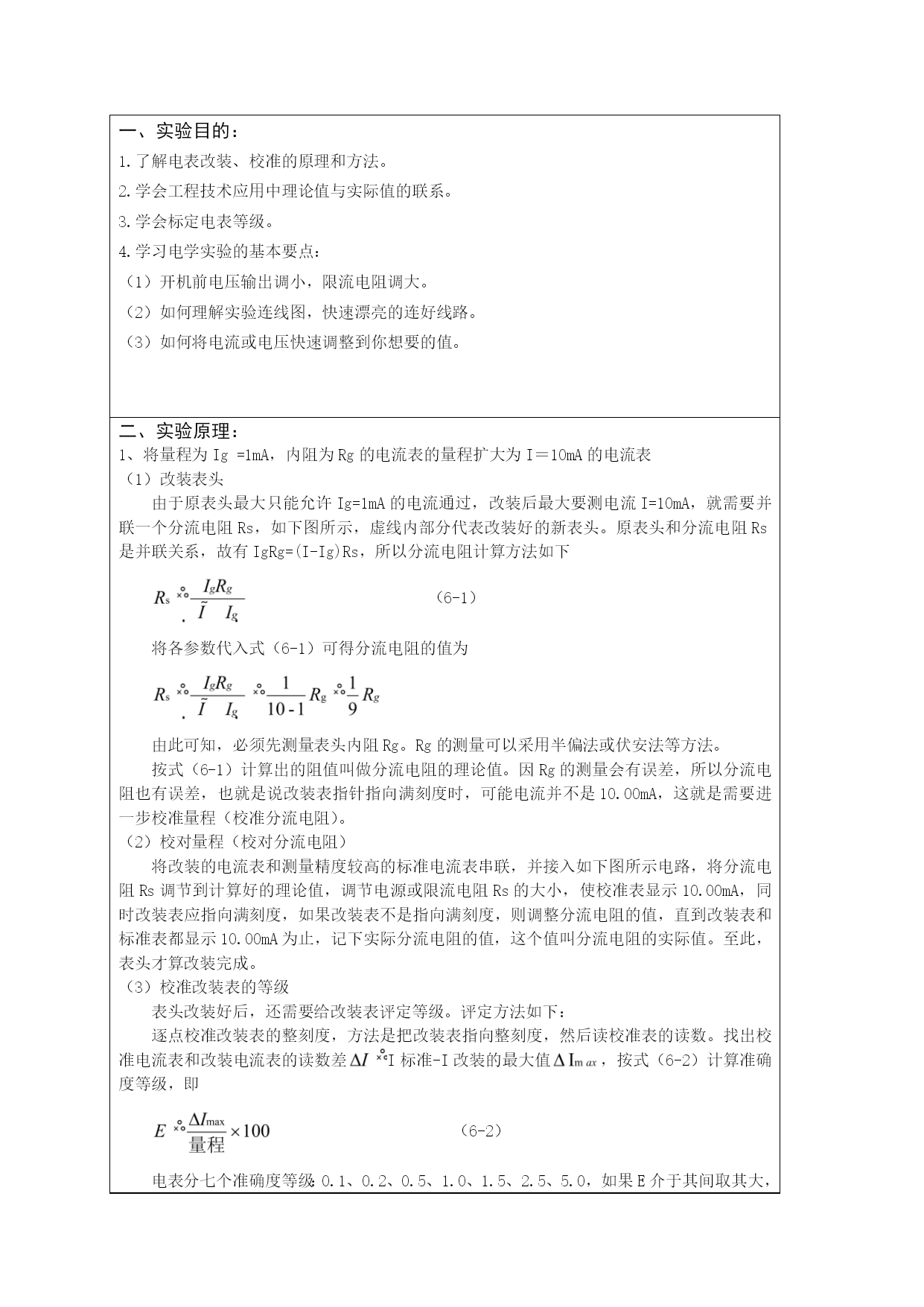

电表改装系列中考专题优质资料(可以直接使用，可编辑优质资料，欢迎下载）电表改装系列中考专题(2021-07-0209:17:01)转载▼标签：转载原文地址：电表改装系列中考专题邾永辉近几年，安徽省中考中电学压轴题都涉及到电源、电流表、电压表的内阻等电学一系列计算，命题明显向高中物理的一些知识靠拢。因而本人认为在复习冲刺中很有必要和学生探讨电流表、电压表的改装知识，一方面符合安徽省中考的命题趋势，另一方面也能让学生真正掌握串联电路、并联电路的分压、分流的特点，使学生能学以致用。电流表和电压表都是由灵敏电流计加电阻组装而成的。它们都是根据电流的磁效应制作的。表内都有一个磁铁和一个导电线圈，通电后，在磁铁的作用下会旋转。通过的电流越大，所产生的磁力越大，表的指针摆动幅度越大。这就是电流表、电压表的表头部分。因为灵敏电流计，允许通过的电流很小，两端所能承受的电压也很小，所以，要使电流表和电压表能测实际电路中的电流和电压，就必须并联或串联一定阻值的电阻，已起到分流或分压的作用。一、改装电流表：电流表是将灵敏电流计与一个阻值较小的电阻并联，并联的电阻起到分流作用。这样，就会使大部分电流通过并联的电阻，小部分电流经过表头。而并联的电阻的阻值R1，可根据灵敏电流计的线圈阻值R、灵敏电流计最大量程I、电流表最大量程I1来计算。计算公式是：R1=R/[(I1/I)-1]。1、将一灵敏电流计改装成电流表：如图所示,将一灵敏电流计改装成电流表。若电流计的满偏电流Ig=200μA,内阻Rg=100Ω,则R1与R2的大小分别是:A.R1=30.625ΩR2=22.5ΩB.R1=22.5ΩR2=30.625ΩC.R1=53.125ΩR2=8.125ΩD.R1=8.125ΩR2=53.125Ω分析：当接公共和2接线柱（量程是1mA时），R1、R2串联后与Rg并联，则有Ig×Rg=(1×10-3-Ig）（R1+R2），即20×10-6×102=（1×10-3-20×10-6）（R1+R2）当接公共和1接线柱（量程是10mA时），Rg、R2串联后与R1并联，则有Ig×（Rg+R2）=（10×10-3-Ig）R1，即20×（102+R2）=（10×10-3-20×10-6）R1通过上述内容列一组满偏值方程得：R1=30.625ΩR2=22.5Ω故答案为A2、将两个相同的灵敏电流计改装成量程较大的电流表A1和A2，A1的量程是0.6A，A2的量程是3A。测得灵敏电流计的内阻为Rg=200Ω，表头显示其满偏电流为Ig=1mA。(1)要完成电流表A1的改装，需要给灵敏电流计___联一个阻值为_____Ω的电阻。(2)将电流表A1、A2改装成功后，一位同学欲进行以下操作，则将会看到的实验现象是：若将两表串联起来接入电路，A1指针偏角______A2指针偏角（填大于、小于、等于），若将两表并联起来接入电路，A1指针偏角____A2指针偏角（填大于、小于、等于）。（1）并联；0.33(2)大于等于二、改装电压表：电压表是将灵敏电流计与一个阻值较大的电阻串联，串联的电阻起到分压作用。这样，即使两端加上比较大的电压，大部分电压都加在串联的大电阻上，表头上的电压就会很小。而串联的电阻的阻值R，可根据公式：U=Ig(Rg+R)来计算（其中，U为电压表最大量程、Rg为表头的内阻、Ig为满偏电流、R为应串联的电阻）。1、实验室常用的双量程电压表的电流表改装而成的。图甲是一个量程为0～6mA的电流表，其内阻为RG=10Ω。在电路中，我们可以把小量程的电流表看成一个定值电阻RG与能显示电流的表盘G串联在一起（如图乙），同样遵从欧姆定律。当有电流通过时，电流可以从表盘G上读出，这时两接线柱A、B之间有一定的电压，此时小量程电流表实际上也可以当成一个小量程的电压表。（1）如图丙所示，若将这电流表串联一个定值电阻RA后，在A、B之间就相当于一个量程为0～3V的电压表，求串联的定值电阻RA的大小。（2）若将这电流表改为量程0～15V的电压表，求再串联的定值电阻RB大小。分析解答：如图丙所示，若将这电流表串联一个定值电阻RA后，在A、B之间就相当于一个量程为0～3V的电压表，此时就相当于把A、B分别接在电压为3V的电源上，Rg与RA串联在电路中，电流表G满偏,故:R总1=RA+Rg而由欧姆定律可知：I总1=U总1/R总1=U总1/(RA+Rg)代入数据：6mA=3V/(RA+10Ω)解得：RA=490Ω如图丙所示，同理，若将这电流表串联一个定值电阻RA，再串联一个定值电阻RB后，在A、C之间就相当于一个量程为0～15V的电压表，此时就相当于把A、C分别接在电压为15V的电源上，Rg与RA、RA串联在电路中，电流表G满偏。同理可得：I总
