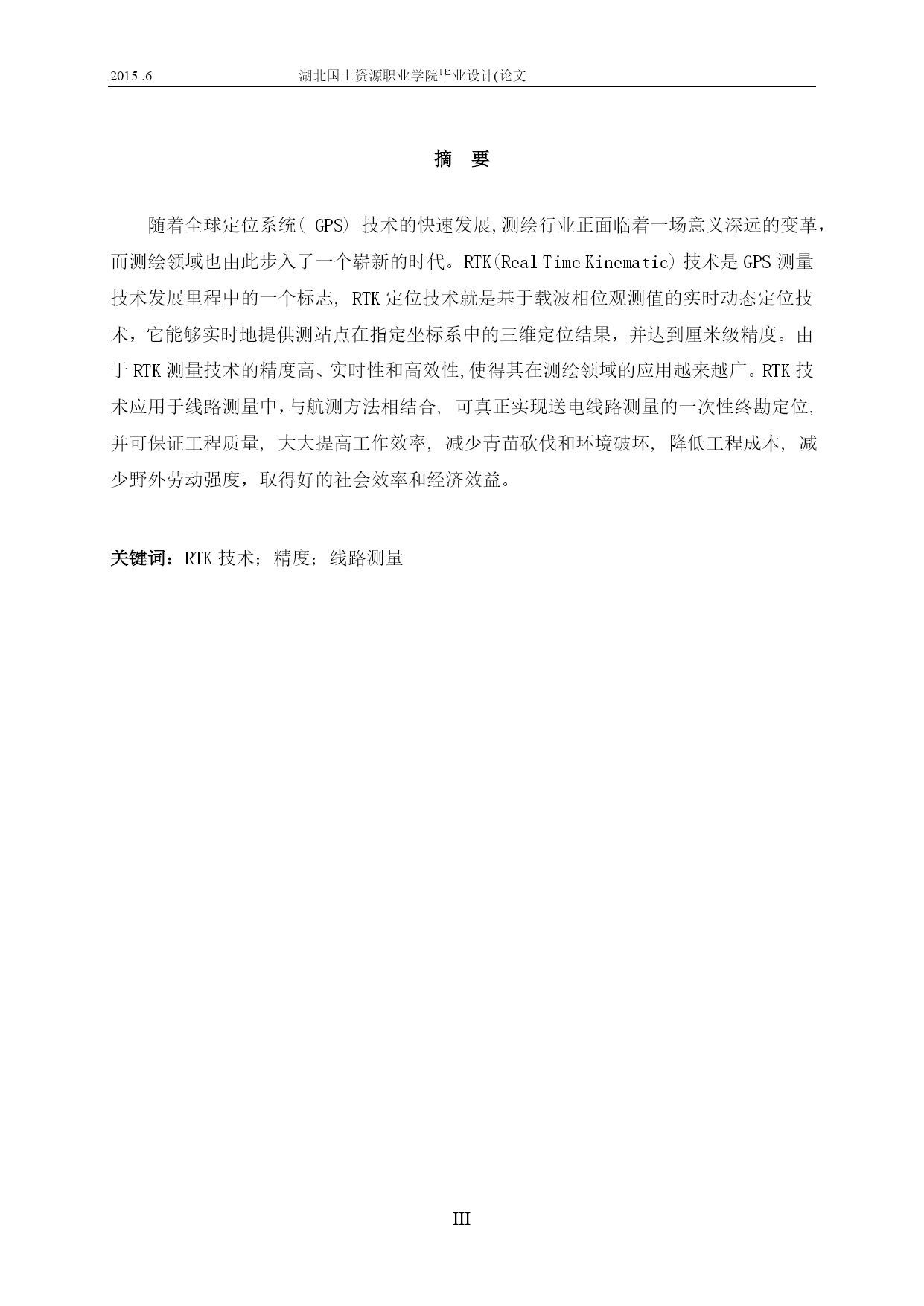

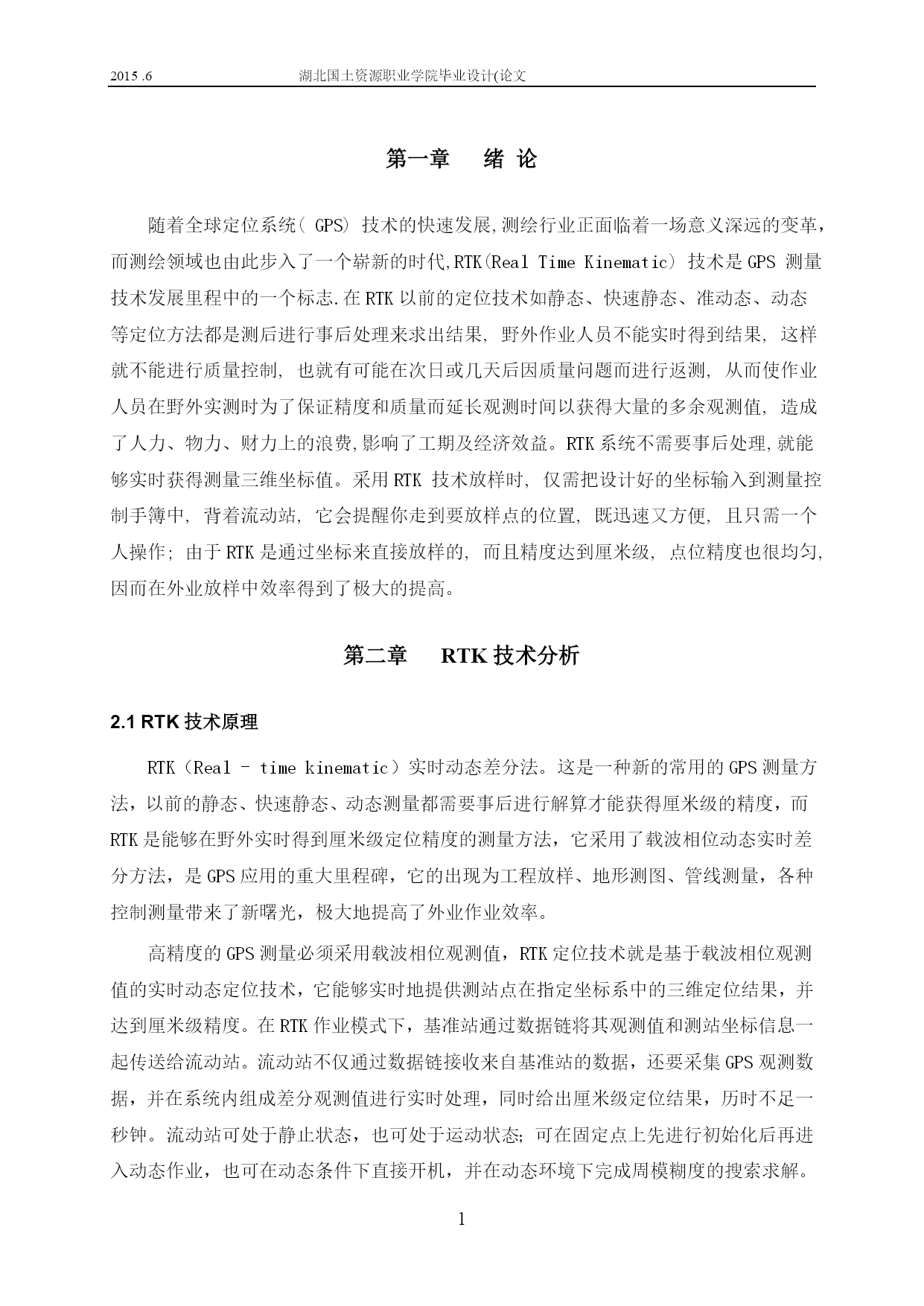

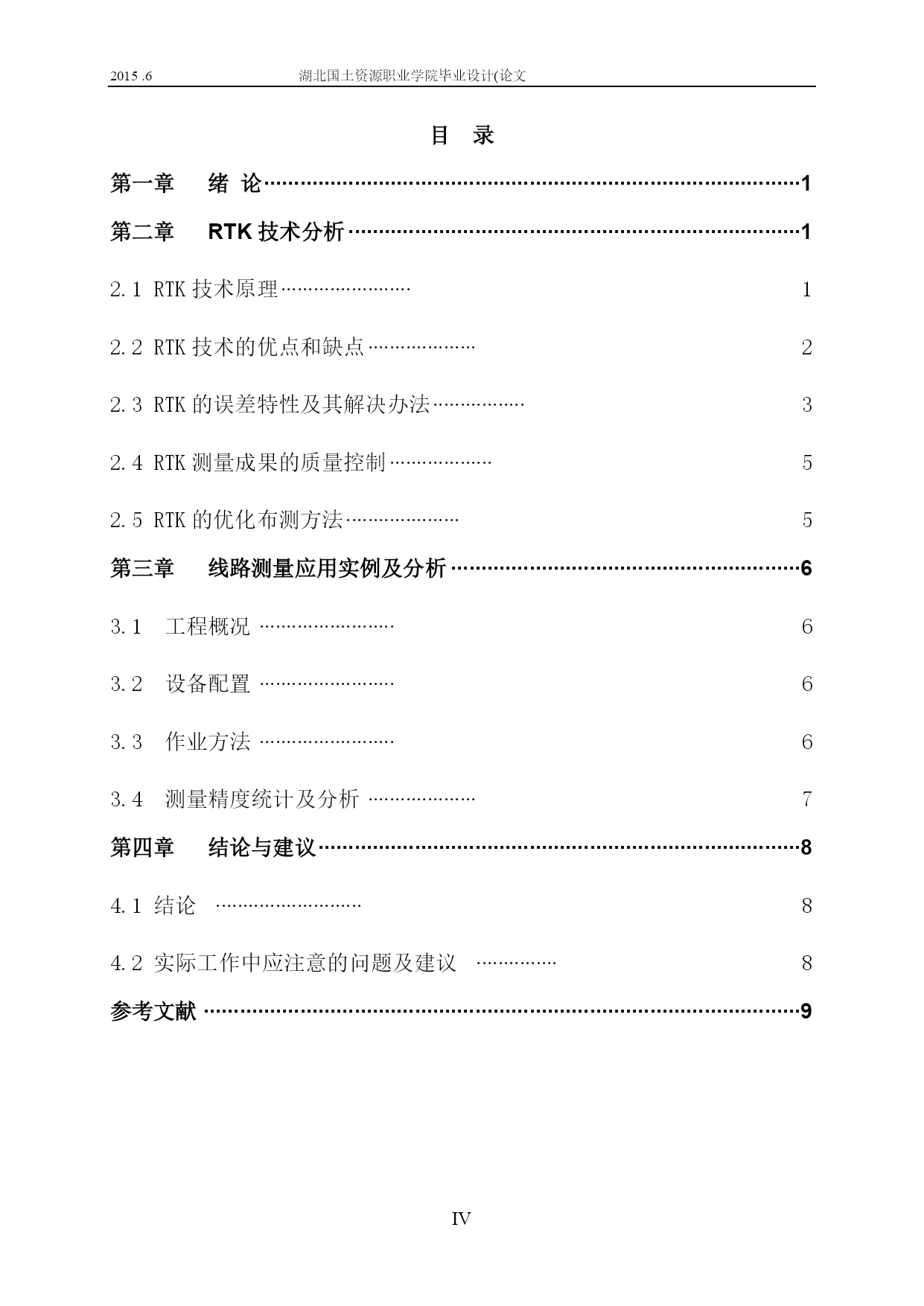

2015.6湖北国土资源职业学院毕业设计(论文PAGEII湖北国土资源职业学院毕业设计(论文)论RTK技术在工程线路测量中的应用姓名:李良涛专业:工程测量指导教师:肖灌二○一五年六月摘要随着全球定位系统(GPS)技术的快速发展,测绘行业正面临着一场意义深远的变革，而测绘领域也由此步入了一个崭新的时代。RTK(RealTimeKinematic)技术是GPS测量技术发展里程中的一个标志,RTK定位技术就是基于载波相位观测值的实时动态定位技术，它能够实时地提供测站点在指定坐标系中的三维定位结果，并达到厘米级精度。由于RTK测量技术的精度高、实时性和高效性,使得其在测绘领域的应用越来越广。RTK技术应用于线路测量中，与航测方法相结合,可真正实现送电线路测量的一次性终勘定位,并可保证工程质量,大大提高工作效率,减少青苗砍伐和环境破坏,降低工程成本,减少野外劳动强度，取得好的社会效率和经济效益。关键词：RTK技术；精度；线路测量目录TOC\o"1-2"\u第一章绪论PAGEREF_Toc241978780\h1第二章RTK技术分析PAGEREF_Toc241978781\h12.1RTK技术原理PAGEREF_Toc241978782\h12.2RTK技术的优点和缺点PAGEREF_Toc241978783\h22.3RTK的误差特性及其解决办法PAGEREF_Toc241978784\h32.4RTK测量成果的质量控制PAGEREF_Toc241978785\h52.5RTK的优化布测方法PAGEREF_Toc241978786\h5第三章线路测量应用实例及分析PAGEREF_Toc241978787\h63.1工程概况PAGEREF_Toc241978788\h63.2设备配置PAGEREF_Toc241978789\h63.3作业方法PAGEREF_Toc241978790\h63.4测量精度统计及分析PAGEREF_Toc241978791\h7第四章结论与建议PAGEREF_Toc241978792\h84.1结论PAGEREF_Toc241978793\h84.2实际工作中应注意的问题及建议PAGEREF_Toc241978794\h8参考文献PAGEREF_Toc241978795\h9绪论随着全球定位系统(GPS)技术的快速发展,测绘行业正面临着一场意义深远的变革，而测绘领域也由此步入了一个崭新的时代,RTK(RealTimeKinematic)技术是GPS测量技术发展里程中的一个标志.在RTK以前的定位技术如静态、快速静态、准动态、动态等定位方法都是测后进行事后处理来求出结果,野外作业人员不能实时得到结果,这样就不能进行质量控制,也就有可能在次日或几天后因质量问题而进行返测,从而使作业人员在野外实测时为了保证精度和质量而延长观测时间以获得大量的多余观测值,造成了人力、物力、财力上的浪费,影响了工期及经济效益。RTK系统不需要事后处理,就能够实时获得测量三维坐标值。采用RTK技术放样时,仅需把设计好的坐标输入到测量控制手簿中,背着流动站,它会提醒你走到要放样点的位置,既迅速又方便,且只需一个人操作;由于RTK是通过坐标来直接放样的,而且精度达到厘米级,点位精度也很均匀,因而在外业放样中效率得到了极大的提高。RTK技术分析2.1RTK技术原理RTK（Real-timekinematic）实时动态差分法。这是一种新的常用的HYPERLINK\l"_内容摘要"GPS测量方法，以前的静态、快速静态、动态测量都需要事后进行解算才能获得厘米级的精度，而RTK是能够在野外实时得到厘米级定位精度的测量方法，它采用了载波相位动态实时差分方法，是GPS应用的重大里程碑，它的出现为工程放样、地形测图、管线测量，各种控制测量带来了新曙光，极大地提高了外业作业效率。高精度的GPS测量必须采用载波相位观测值，RTK定位技术就是基于载波相位观测值的实时动态定位技术，它能够实时地提供测站点在指定坐标系中的三维定位结果，并达到厘米级精度。在RTK作业模式下，基准站通过数据链将其观测值和测站坐标信息一起传送给流动站。流动站不仅通过数据链接收来自基准站的数据，还要采集GPS观测数据，并在系统内组成差分观测值进行实时处理，同时给出厘米级定位结果，历时不足一秒钟。流动站可处于静止状态，也可处于运动状态；可在固定点上先进行初始化后再进入
