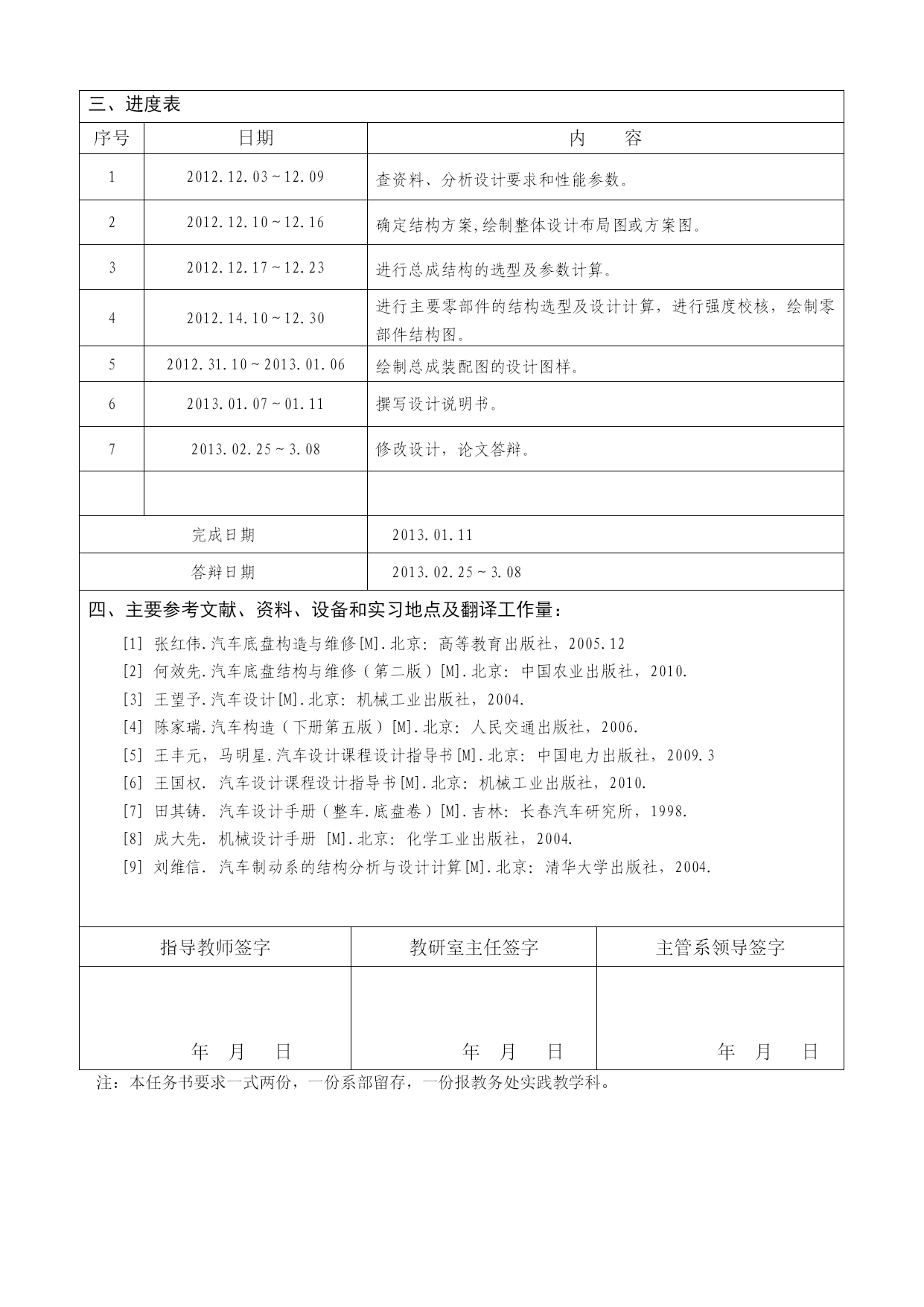

兰州工业学院毕业设计（论文）任务书交通工程系2013届汽车制造与装配技术专业毕业设计（论文）题目乘用车液压制动系设计课题内容性质工程设计课题来源性质教师收集的结合生产实际的课题设计校内（外）指导教师职称工作单位及部门联系方式副教授兰州工业学院交通工程系一、题目说明（目的和意义）：汽车制动系是保证汽车行驶安全的一个极为重要的操纵装置，制动装置要求随动性能好，操纵省力，灵敏可靠，要经常保持制动装置良好的技术状态。乘用车常用液压制动系统，制动器的结构形式主要有蹄鼓式、前盘后鼓式和盘式制动器，本题目要求在比较分析的基础上设计前盘后鼓式液压操纵式制动系统。主要目的为：1．为综合应用“机械制图””、“汽车构造”、“汽车理论”、“汽车机械基础”和“液压与气压控制”等课程的专业知识打下良好基础。2．学习查阅和应用国家标准，培养按国家标准设计应用的习惯。3．掌握汽车结构设计的方法和特点和一般步骤。通过此次毕业设计，锻炼学生综合运用知识的能力，培养创新能力。二、设计（论文）要求（工作量、内容）：1．整车性能参数驱动形式：4×2前轮；轴距：2471㎜；轮距前/后：1429/1422㎜；整备质量：1060㎏；空载时前轴分配负荷：60%；最高车速：180㎞/h；最大爬坡度：35%；制动距离（初速度30㎞/h）：5.6m；最小转向直径：11m；最大功率/转速：74/5800kW/rpm；最大转矩/转速：150/4000N·m/rpm；轮胎型号：185/60R14T；变速器型式：手动5挡。2．具体设计任务：（1）查阅汽车制动的相关资料，根据后轮的制动要求，确定后轮鼓式制动器的结构。（2）在=0.7的路面上制动时，计算地面制动力、制动器制动力、制动力矩等。（3）设计制动操纵机构（包括驻车制动操纵机构），对制动主缸、制动轮缸进行选型。（4）绘制系统原理图一张（A1）、制动总泵装配图一张（A2）、总泵泵体零件图一张（A2）、前轮制动器（盘式）的装配图一张（A1）、和后轮制动器（蹄鼓式）的装配图一张（A1）。（5）完成设计说明书3．要求：设计说明书包括内容（论文装订次序）：题目、摘要、目录、正文、结论、致谢、参考文献等。应阐述整个设计内容，要重点突出和特色，图文并茂，文字通畅。说明书的页数不少于50页（幅面大小为A4，全部由计算机打印）。设计图样要求：绘制符合标准的设计图样，所设计的图样由计算机绘制打印。论文撰写格式及要求见毕业设计说明书范例。三、进度表序号日期内容12012.12.03～12.09查资料、分析设计要求和性能参数。22012.12.10～12.16确定结构方案,绘制整体设计布局图或方案图。32012.12.17～12.23进行总成结构的选型及参数计算。42012.14.10～12.30进行主要零部件的结构选型及设计计算，进行强度校核，绘制零部件结构图。52012.31.10～2013.01.06绘制总成装配图的设计图样。62013.01.07～01.11撰写设计说明书。72013.02.25～3.08修改设计，论文答辩。完成日期2013.01.11答辩日期2013.02.25～3.08四、主要参考文献、资料、设备和实习地点及翻译工作量：[1]张红伟.汽车底盘构造与维修[M].北京：高等教育出版社，2005.12[2]何效先.汽车底盘结构与维修（第二版）[M].北京：中国农业出版社，2010.[3]王望予.汽车设计[M].北京：机械工业出版社，2004.[4]陈家瑞.汽车构造（下册第五版）[M].北京：人民交通出版社，2006.[5]王丰元，马明星.汽车设计课程设计指导书[M].北京：中国电力出版社，2009.3[6]王国权.汽车设计课程设计指导书[M].北京：机械工业出版社，2010.[7]田其铸.汽车设计手册（整车.底盘卷）[M].吉林：长春汽车研究所，1998.[8]成大先.机械设计手册[M].北京：化学工业出版社，2004.[9]刘维信.汽车制动系的结构分析与设计计算[M].北京：清华大学出版社，2004.指导教师签字教研室主任签字主管系领导签字年月日年月日年月日注：本任务书要求一式两份，一份系部留存，一份报教务处实践教学科。
