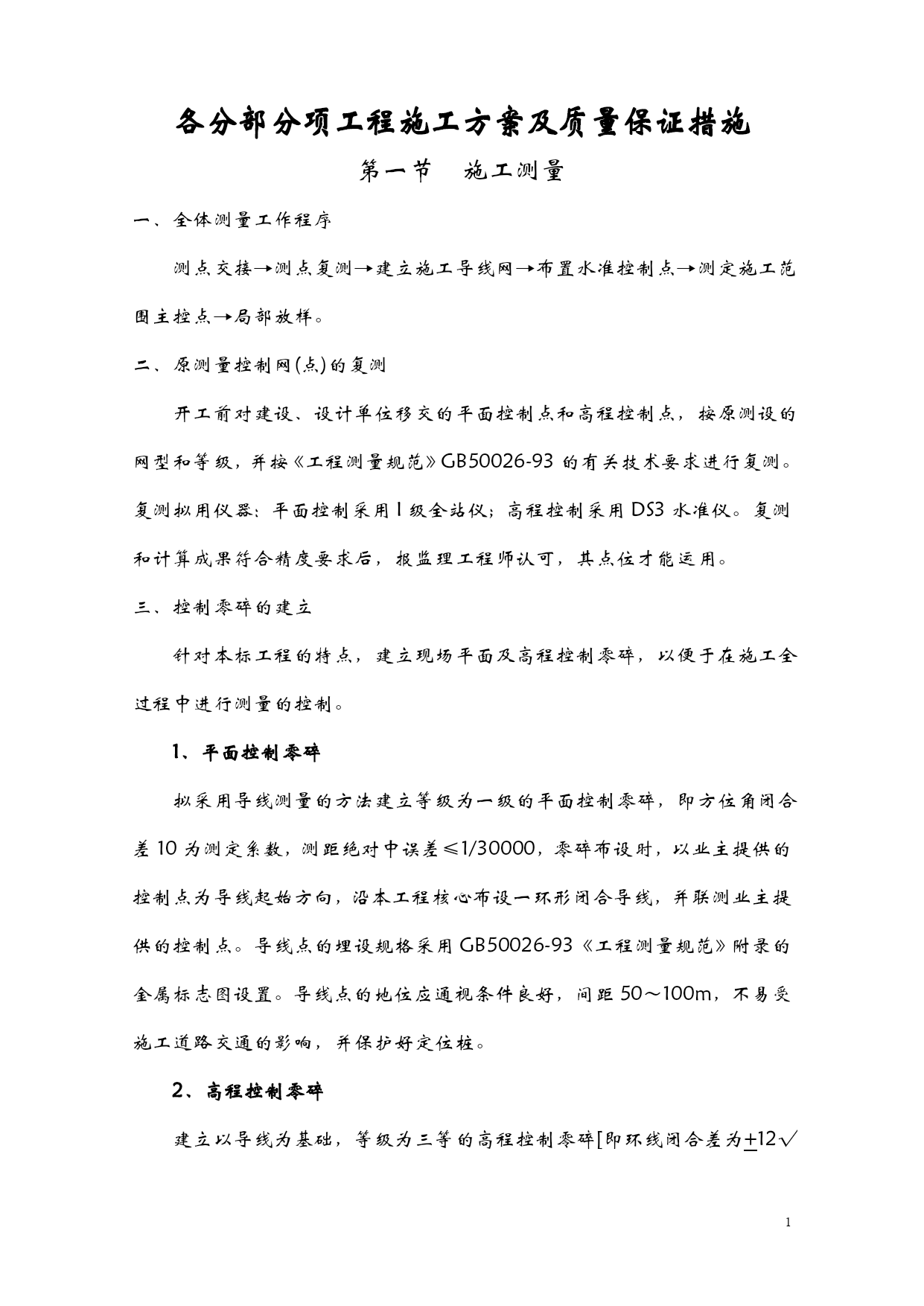

PAGEPAGE36各分部分项工程施工方案及质量保证措施第一节施工测量一、全体测量工作程序测点交接→测点复测→建立施工导线网→布置水准控制点→测定施工范围主控点→局部放样。二、原测量控制网(点)的复测开工前对建设、设计单位移交的平面控制点和高程控制点，按原测设的网型和等级，并按《工程测量规范》GB50026-93的有关技术要求进行复测。复测拟用仪器：平面控制采用I级全站仪；高程控制采用DS3水准仪。复测和计算成果符合精度要求后，报监理工程师认可，其点位才能运用。三、控制零碎的建立针对本标工程的特点，建立现场平面及高程控制零碎，以便于在施工全过程中进行测量的控制。1、平面控制零碎拟采用导线测量的方法建立等级为一级的平面控制零碎，即方位角闭合差10为测定系数，测距绝对中误差≤1/30000，零碎布设时，以业主提供的控制点为导线起始方向，沿本工程核心布设一环形闭合导线，并联测业主提供的控制点。导线点的埋设规格采用GB50026-93《工程测量规范》附录的金属标志图设置。导线点的地位应通视条件良好，间距50～100m，不易受施工道路交通的影响，并保护好定位桩。2、高程控制零碎建立以导线为基础，等级为三等的高程控制零碎[即环线闭合差为+12√Lmm(L为环线的水准路线长度，单位为Km)]，由业主提供的水准点将标高引至各导线点上。3、放线控制本标工程的放线控制次要项目包括以下几个方面：（1）预埋电缆管道中线及高程控制。（2）路灯平面地位及高程控制。4、放线方法（1）平面放线根据招标设计图纸，设计单位已提供线路控制点的大地坐标，线路控制点的平面放线坐标放线的方法进行测设。测设后需对角度和距离进行复核，采用沿线路中心方向放线复测法，保证对中误差小于2mm。（2）高程放线利用导线点上的高程控制零碎，用水准仪将标高引至高程控制点。四、水准测量为了确保观测数据的精确性和可靠性，观测时应运用双仪高法，并采用两个以上的水准点进行彼此校核。五、仪器的检测和控制网的复核测量人员应谨慎爱护测量仪器，严厉按规范和仪器阐明书进行操作。项目部测量组最少每周进行一次在用仪器的常规检验和校正。公司按有关规定，定期把仪器送到指定的检测中心进行检测。平面控制网和高程控制网最少每月复核一次。当点位可能遭到破坏、位移或对该点的精度有怀疑时，应立即与相邻点进行联测，确认精度达到要求才可以继续运用。六、施工测量保证措施1、安排纯熟的测量技术人员和工人组成测量组，专职负责测量工作，配备符合精度要求的测量仪器。2、测量人员要严厉履行《工程测量规范》的技术要求，并需熟知与施工测量有关的设计文件和图纸，精确进行测量放线。3、严厉履行人员责任制，做好复核、复检工作，对设计图纸的数据，及测量计算的数据，经复检无误方用于施工测量。4、凡规定需由监理工程师复检的测量项目，测量后即时联系监理工程师进行抽检。5、做好测量仪器的常规检校和定期送检工作，保持仪器装备良好形状。6、要做好各项测量记录、测量计算单的整理、保管，以备竣工归档。7、公司建立二级管理制度，项目部测量结果要由公司技术部派出测量组进行复核，内容包括导线网点、高程控制点、道路主轴线及标高等，如发现差错，及时纠正。七、测量仪器配备1、全站仪1台；2、DS3水准仪2台；3、其他相应测量工具一批。第二节施工程序和次要施工方法一、电气全体程序要求1、应按规定的施工及施工规范、质量评定标准和标准图集施工。2、电气零碎，按土建施工按次，做好暗设电缆预埋线管，同时做好防预埋管堵塞的工作。3、灯基础浇注，路灯安装，电气零碎穿电缆，控制柜安装，零碎调试，通电实验。二、各工序流程及次要施工方法1、工序流程施工中采用以下流程：定灯位→挖沟→埋管→浇注路灯基础→敷设电缆→绝缘测试→路灯安装→电气装备安装→实验、调试→自检→竣工验收2、施工方法（1）定灯位：按照施工图及现场情况，以灯位间距基准点确定路灯安装地位。（2）挖沟及埋管：按照施工图要求进行电缆管挖槽，并进行预埋相应的电缆管。（3）浇注路灯基础浇注：按甲方提供路灯基础图纸预制金属构件开挖相应尺寸的基坑，金属构件进行热镀锌处理，防腐质量应符合现行国家标准《金属覆盖及其他有关覆盖层维氏和努氏显微硬度实验》（GB/T9700）、《热喷涂金属件表面预处理通则》（GB/T11373）、现行行业标准《钢铁热浸铝工艺及质量检验》（ZBJ36011）的有关规定。（4）敷设电缆：应符合以下要求a、电缆型号应符合设计要求，排列划一，无机械损伤，标志牌齐全、正确、清晰。b、电缆的固定、间距、曲折半径应符合规定。c、电缆接头良好，绝缘应符合规定。d、电缆沟应符合要求，沟内无杂物。e、保护管的连接、防
