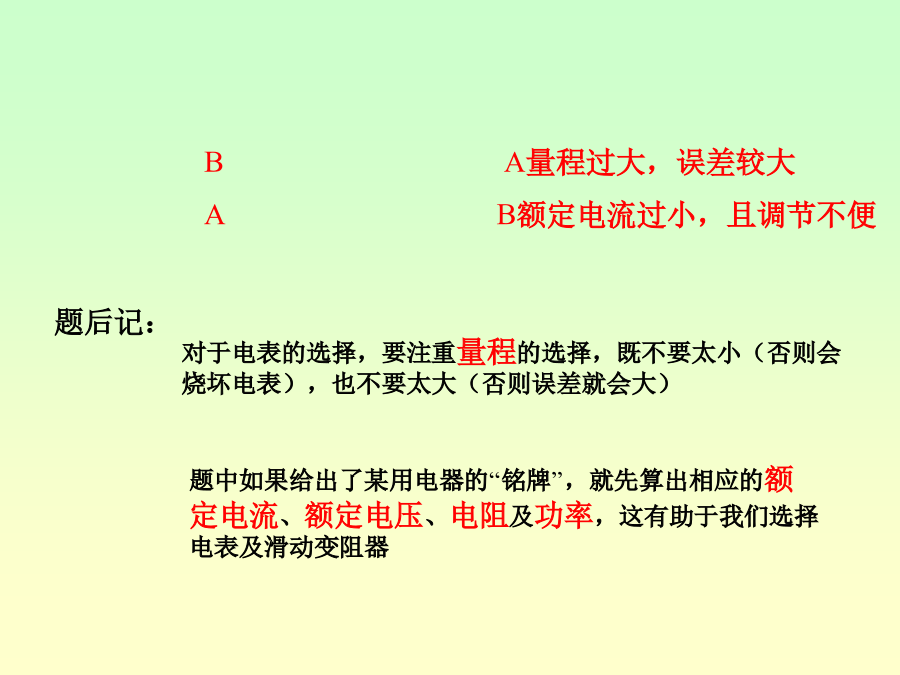

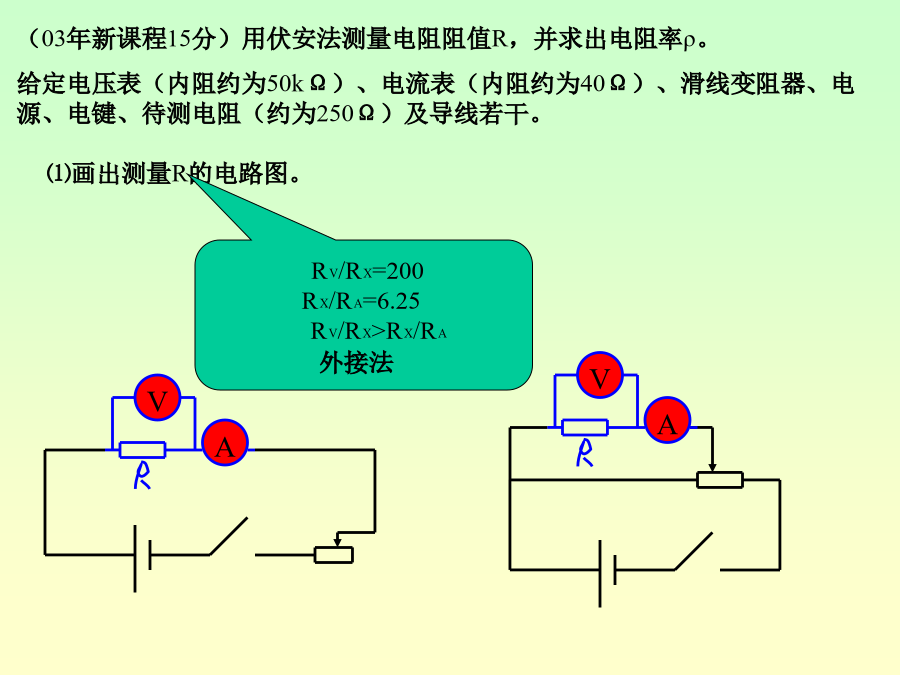

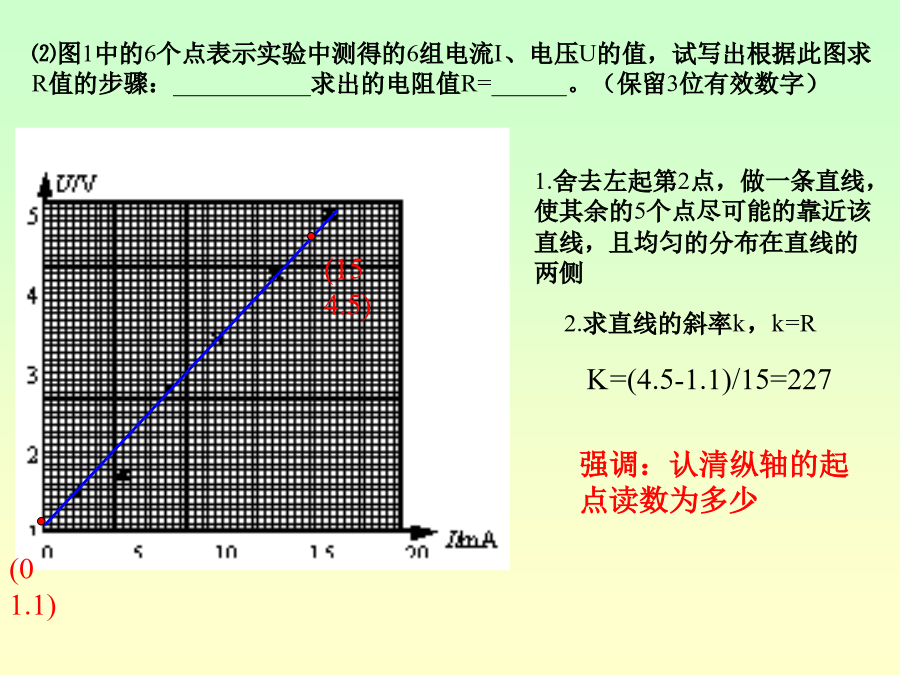

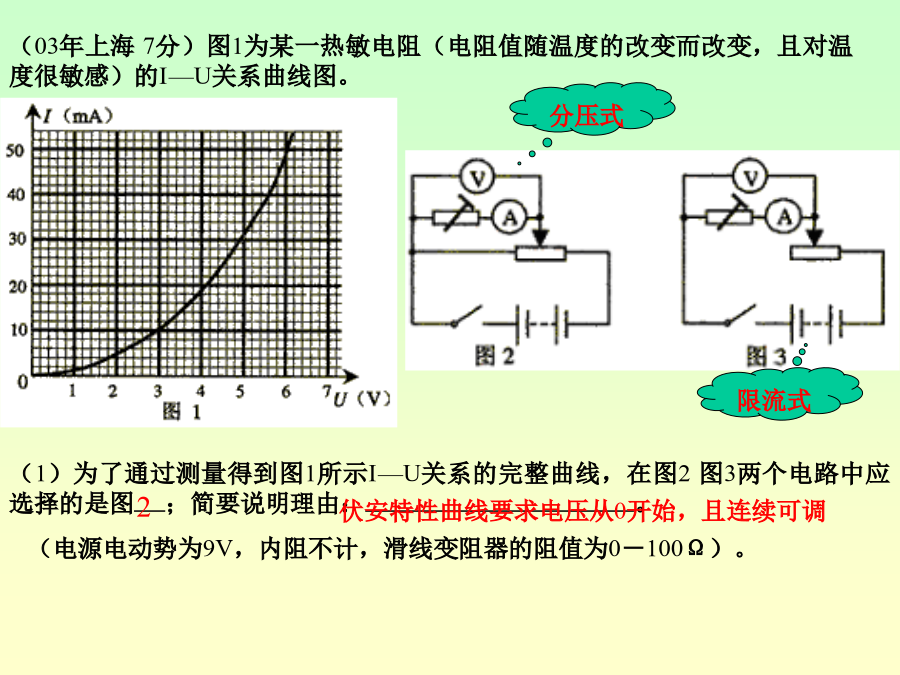

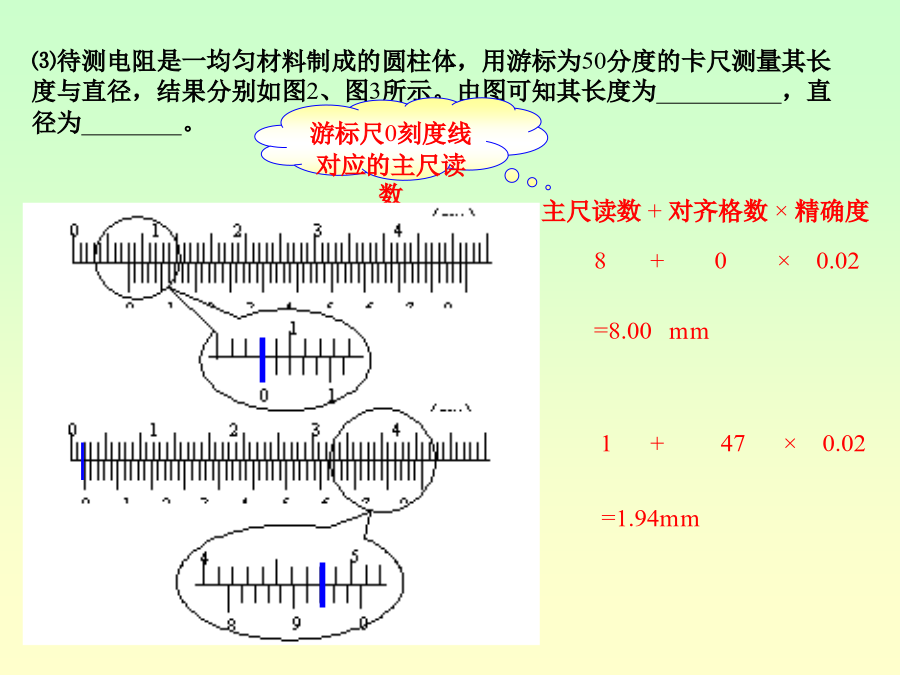

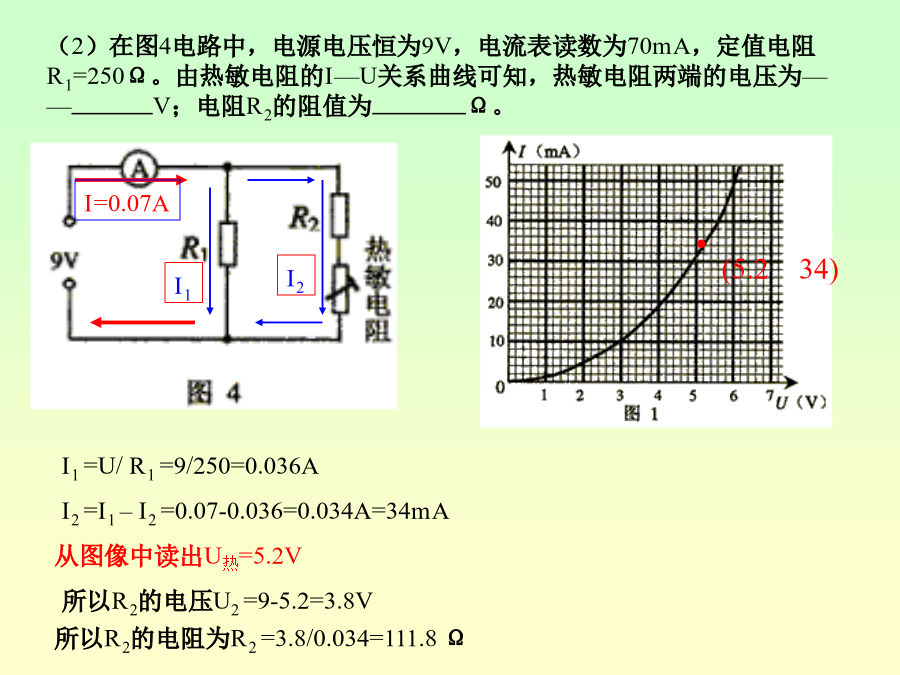

（04上海4分)在测定一节干电池(电动势约为1.5V，内阻约为2)的电动势和内阻的实验中，变阻器和电压表各有两个供选：A电压表量程为15V，B电压表量程为3V，A变阻器为(20，3A)，B变阻器为(500，0.2A)。电压表应该选______(填A或B)，这是因为__________________________；变阻器应该选______(填A或B)，这是因为__________________________。（03年新课程15分）用伏安法测量电阻阻值R，并求出电阻率ρ。给定电压表（内阻约为50kΩ）、电流表（内阻约为40Ω）、滑线变阻器、电源、电键、待测电阻（约为250Ω）及导线若干。⑵图1中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据此图求R值的步骤：___________求出的电阻值R=______。（保留3位有效数字）⑶待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图2、图3所示。由图可知其长度为__________，直径为________。⑷由以上数据可求出ρ=_______________。（保留3位有效数字）（03年上海7分）图1为某一热敏电阻（电阻值随温度的改变而改变，且对温度很敏感）的I—U关系曲线图。（2）在图4电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R1=250Ω。由热敏电阻的I—U关系曲线可知，热敏电阻两端的电压为——V；电阻R2的阻值为Ω。（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路。（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150uA；然后将开关S2扳到接点b处，保持R2不变，调节电阻箱R1，使A2的读数仍为150uA。若此时电阻箱各旋钮的位置如图3所示，电阻箱R1的阻值是_________，则待测电流表A1的内阻__________。（04全国卷）用以下器材测量一待测电阻Rx的阻值（900～1000Ω）：电源E，具有一定内阻，电动势约为9.0V；电压表V1，量程为1.5V，内阻r1＝750Ω；电压表V2，量程为5V，内阻r2＝2500Ω；滑线变阻器R，最大阻值约为100Ω；单刀单掷开关K，导线若干。V1（2）将G改装成两量程电流表。现有两种备选电路，示于图2和图3。图为合理电路，另一电路不合理的理由是。（3）将改装后的电流表与标准电流表逐格进行核对（仅核对1mA量程），画出所用电路图，图中待核对的电流表符号用来表示。（04福建18分）（1）图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为mm。(b)在对改装成的电流表进行校准时，把作为标准电流表，画出对改装成的电流表进行校准的电路原理图(滑线变阻器作限流使用)，图中各元件要用题中给出符号或字母标注。图中电阻箱的取值是(取三位有效数字)，电流表应选用的量程是。(b)在对改装成的电流表进行校准时，把作为标准电流表，画出对改装成的电流表进行校准的电路原理图(滑线变阻器作限流使用)，图中各元件要用题中给出符号或字母标注。图中电阻箱的取值是(取三位有效数字)，电流表应选用的量程是。图中R为已知电阻，Rx为待测电阻，K1为单刀单掷开关，K2为单刀双掷开关，V为电压表（内阻极大），E为电源（内阻不可忽略）。现用图中电路测量电源电动E势及电阻Rx2.由R及测得的量，可测得E＝________,Rx=______.
