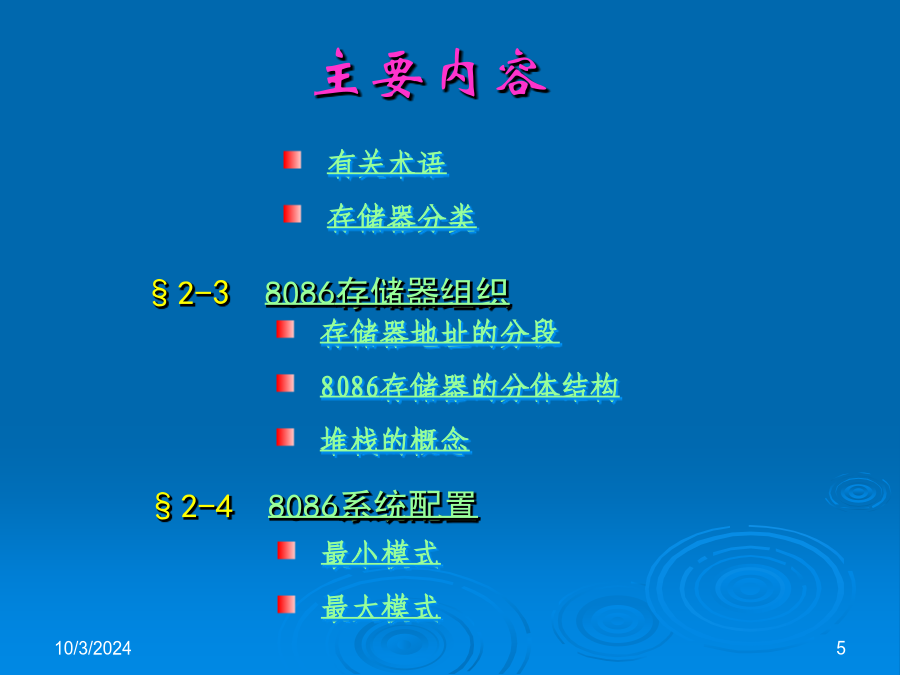

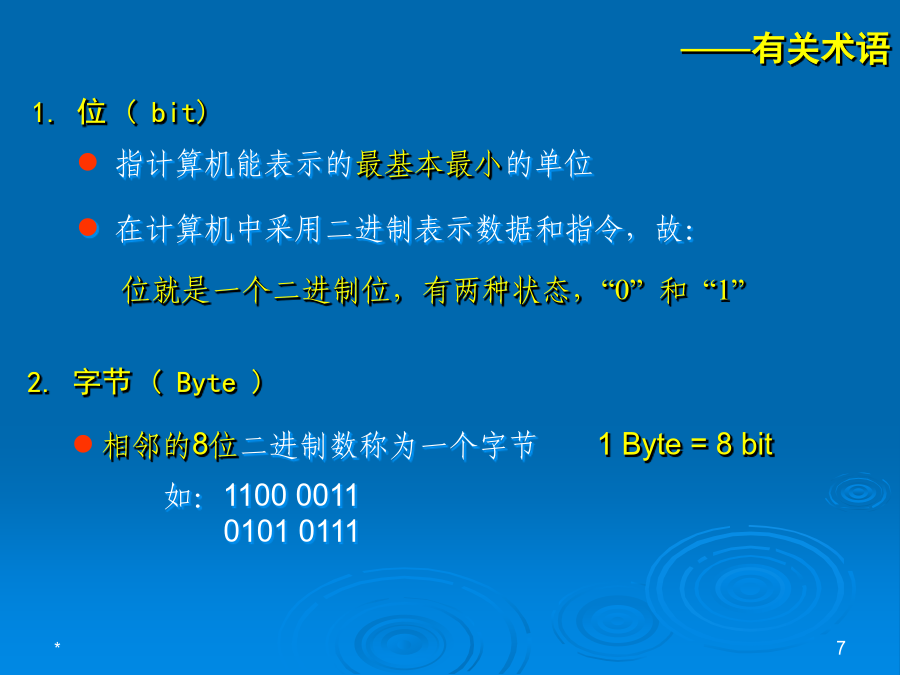

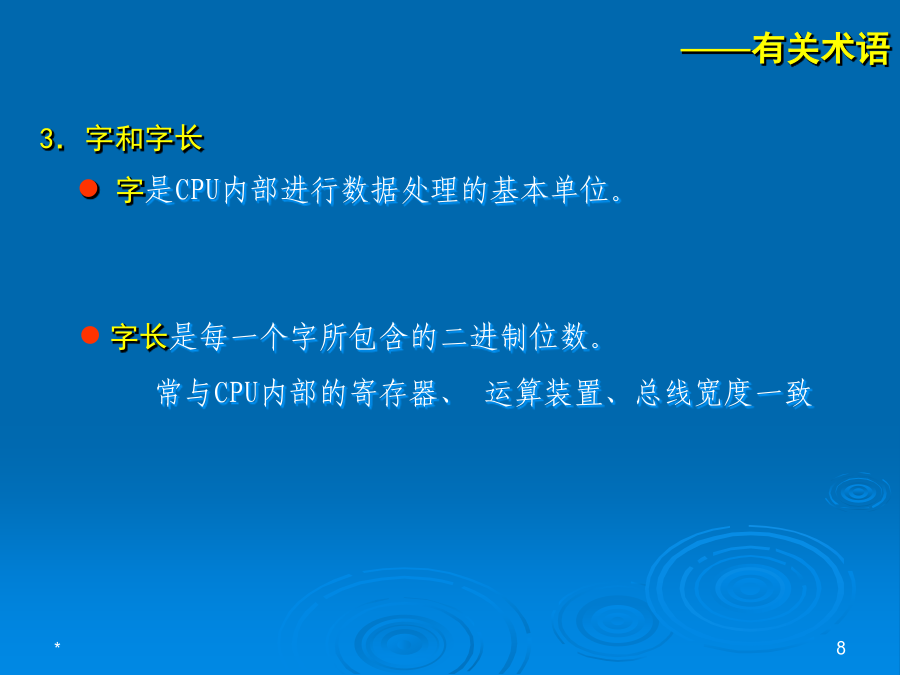

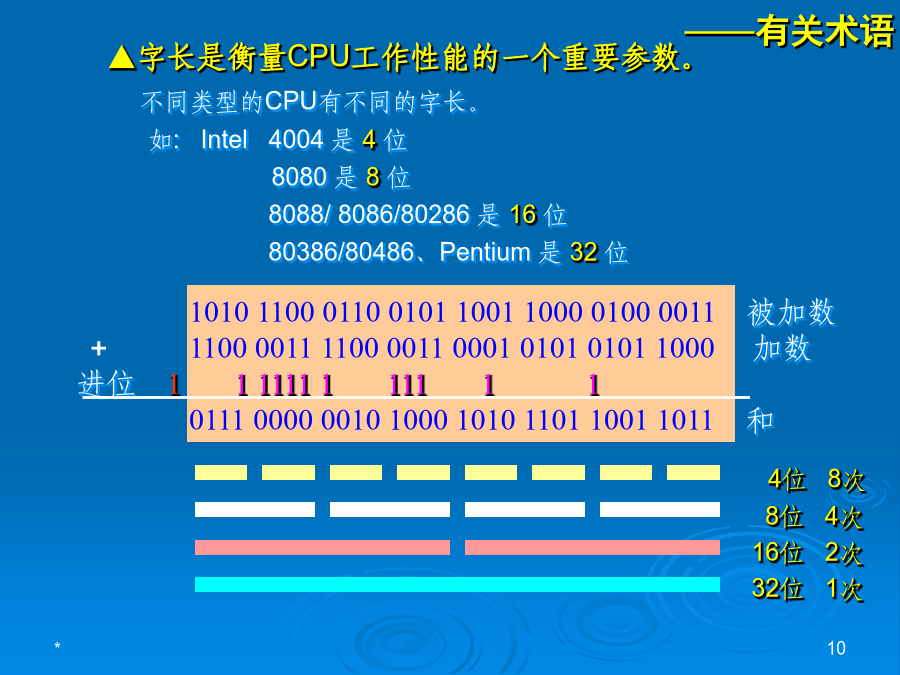

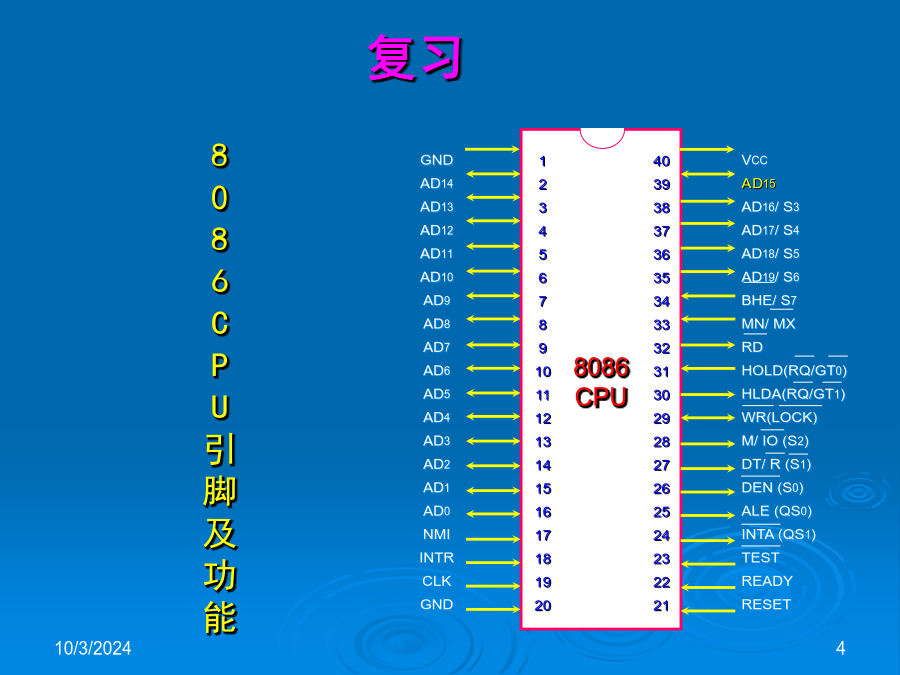

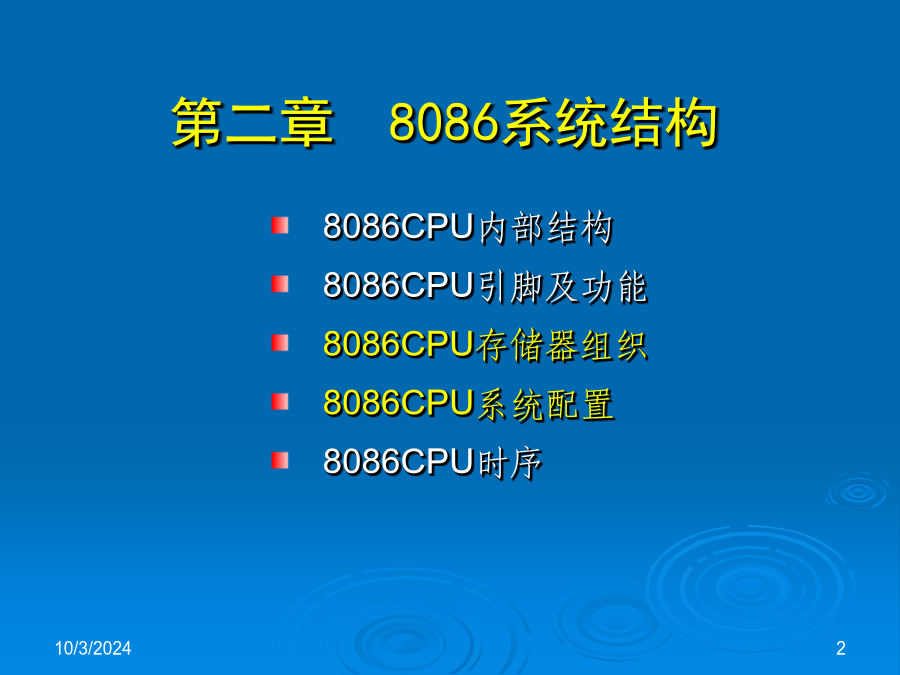

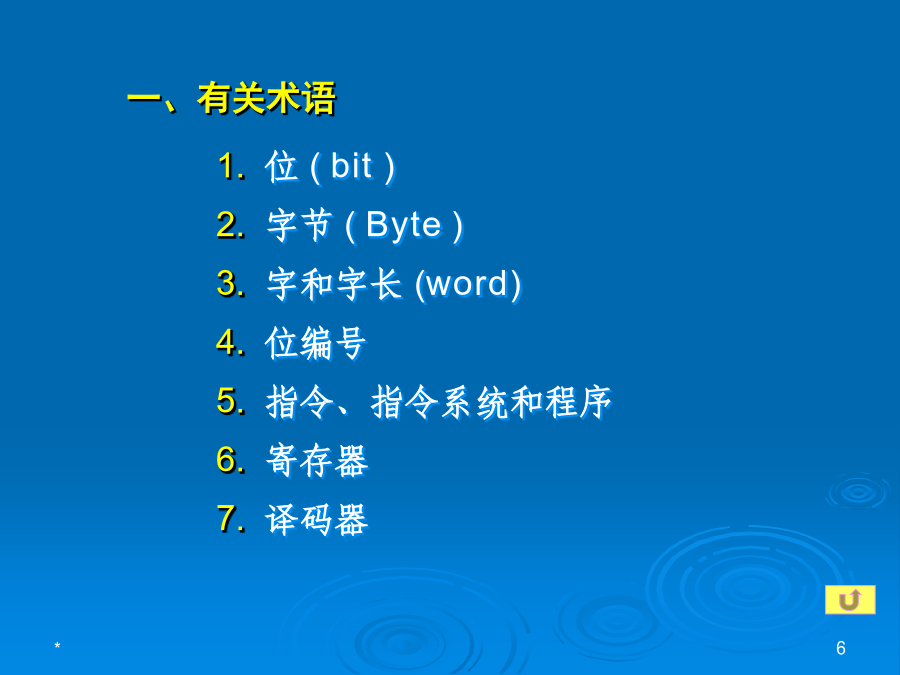

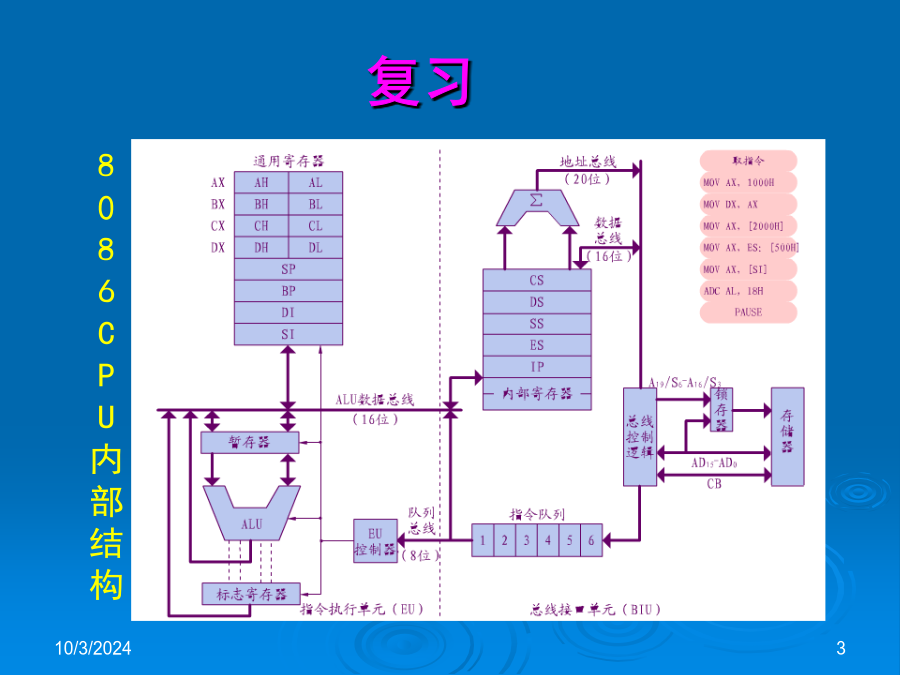

微机原理与接口技术第二章8086系统结构复习复习主要内容一、有关术语1.位(bit)2.字节(Byte)3.字和字长(word)4.位编号5.指令、指令系统和程序6.寄存器7.译码器1.位(bit)指计算机能表示的最基本最小的单位在计算机中采用二进制表示数据和指令，故：位就是一个二进制位，有两种状态，“0”和“1”3．字和字长例某CPU内含8位运算器，则：参加运算的数及结果均以8位表示,最高位产生的进位或借位在8位运算器中不保存，而将其保存到标志寄存器中字长是衡量CPU工作性能的一个重要参数。不同类型的CPU有不同的字长。如:Intel4004是4位8080是8位8088/8086/80286是16位80386/80486、Pentium是32位位1或01位字节110000118位字110000110011110016位双字100001100111100110000110011110032位4.位编号为便于描述，对字节,字和双字中的各位进行编号。从低位开始，从右到左依次为0、1、2．．．注意:从0开始编号.D05.指令、指令系统和程序6．寄存器寄存器是用来存放数据和指令的一种基本逻辑部件。根据存放信息的不同，有指令寄存器、数据寄存器、地址寄存器等。7．译码器译码器是将输入代码转换成相应输出信号的逻辑电路。CPU总线内存二、存储器分类§2-38086存储器组织存储器地址的分段——存储器地址的分段(2)物理地址形成物理地址形成过程：(3)逻辑地址来源IP8086存储器的分体结构——8086存储器的分体结构BHEA034(2)分体结构读写操作00(3)存储器与总线连接堆栈的概念——堆栈的概念堆栈操作指令的执行过程：例题例2．上例中若AX＝3322H，BX＝1100H，CX＝6655H，执行指令PUSHAX，PUSHBX，再执行指令POPCX，此时堆栈中内容发生什么变化，AX，BX，CX中的内容是什么?堆栈操作动画：堆栈的主要用途中断，子程序调用，数据暂时保存。【注意】：先进入的内容后弹出；PUSH和POP指令成对。§2-48086系统配置8086最小模式系统最小模式系统框图——最小模式系统8286/8287是三态8位双向数据收发器，可增加驱动能力。8286数据输入与输出同相(8287数据输入与输出反相)。8086最大模式系统最大模式系统框图课堂小结谢谢！
