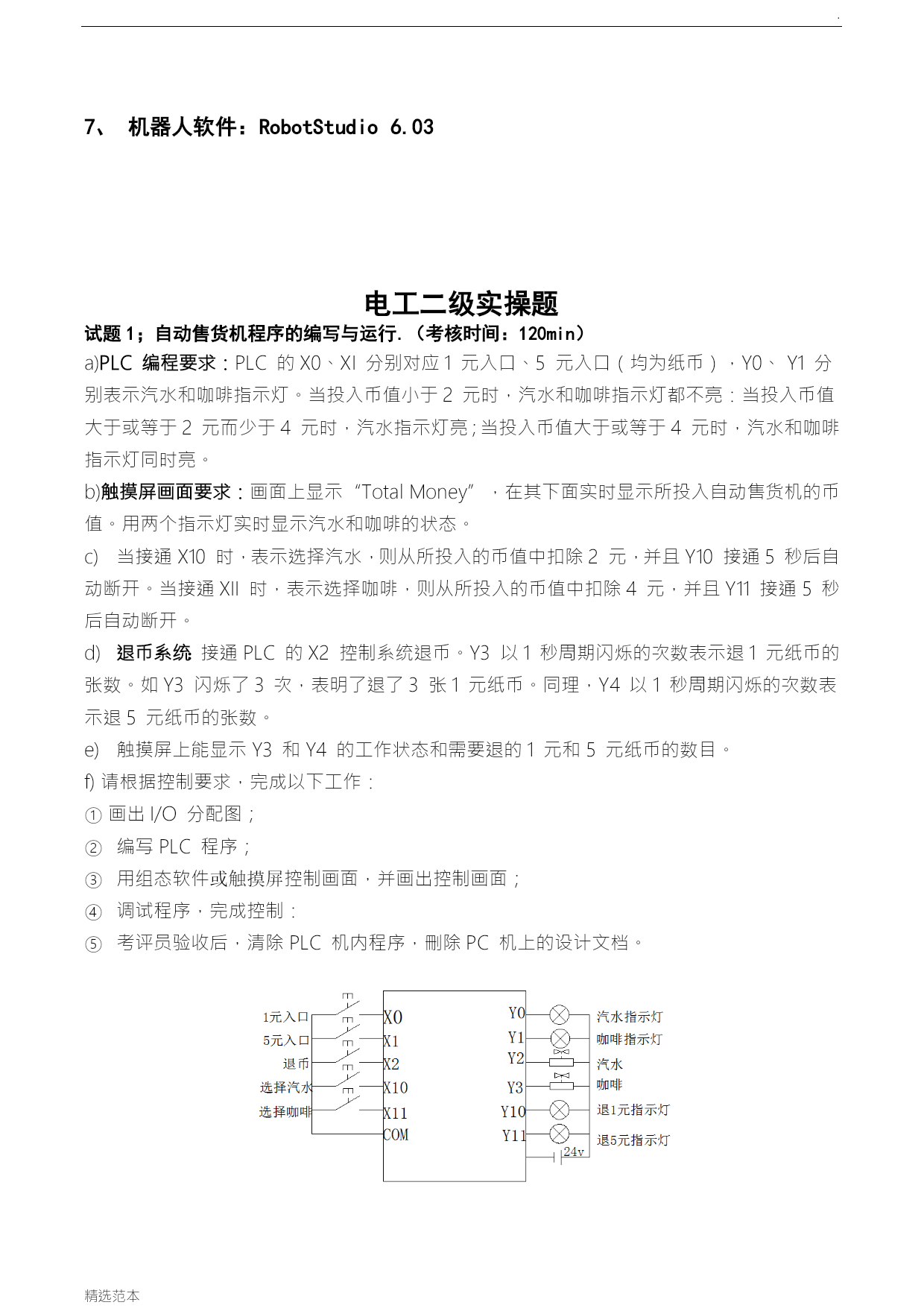

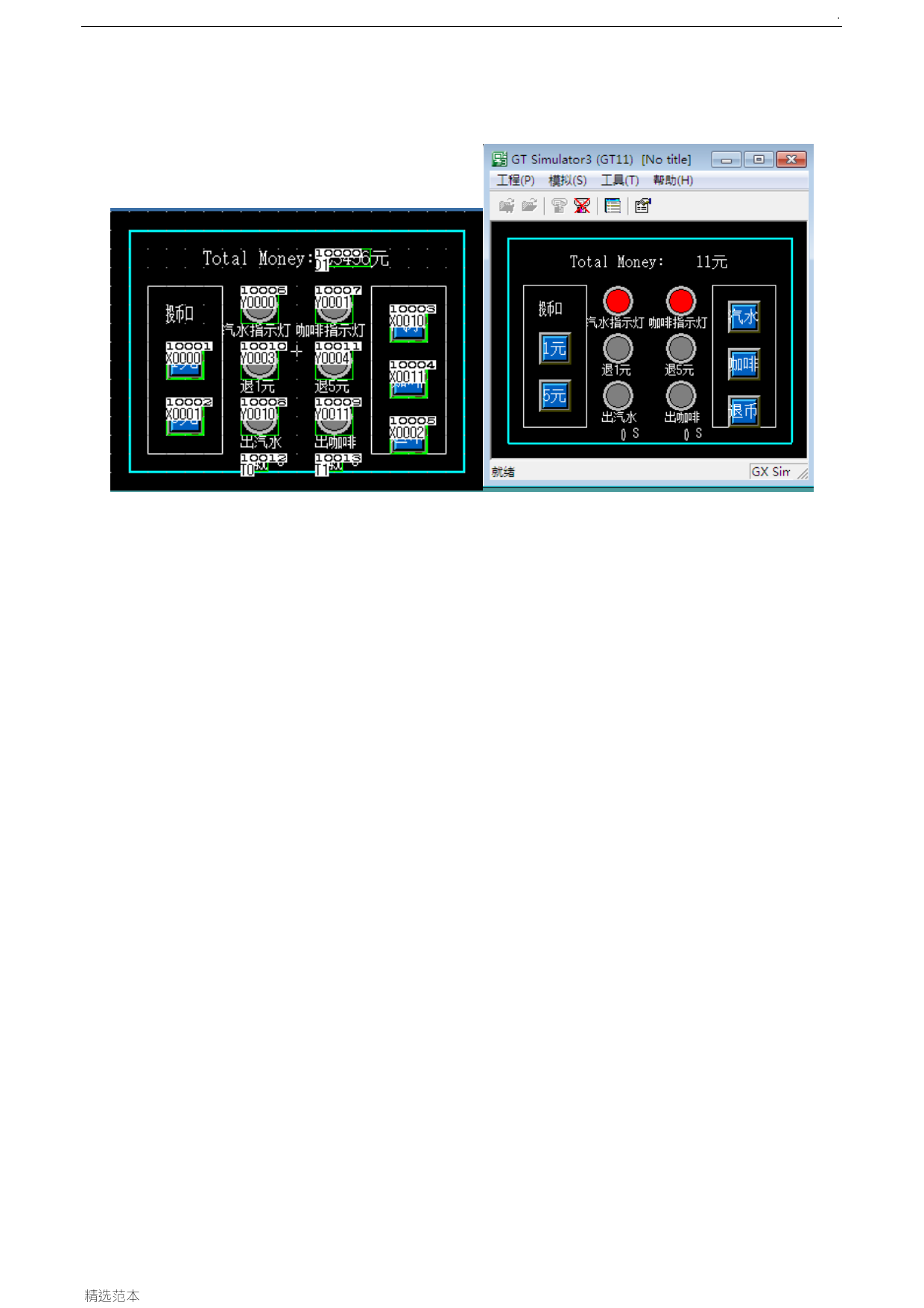

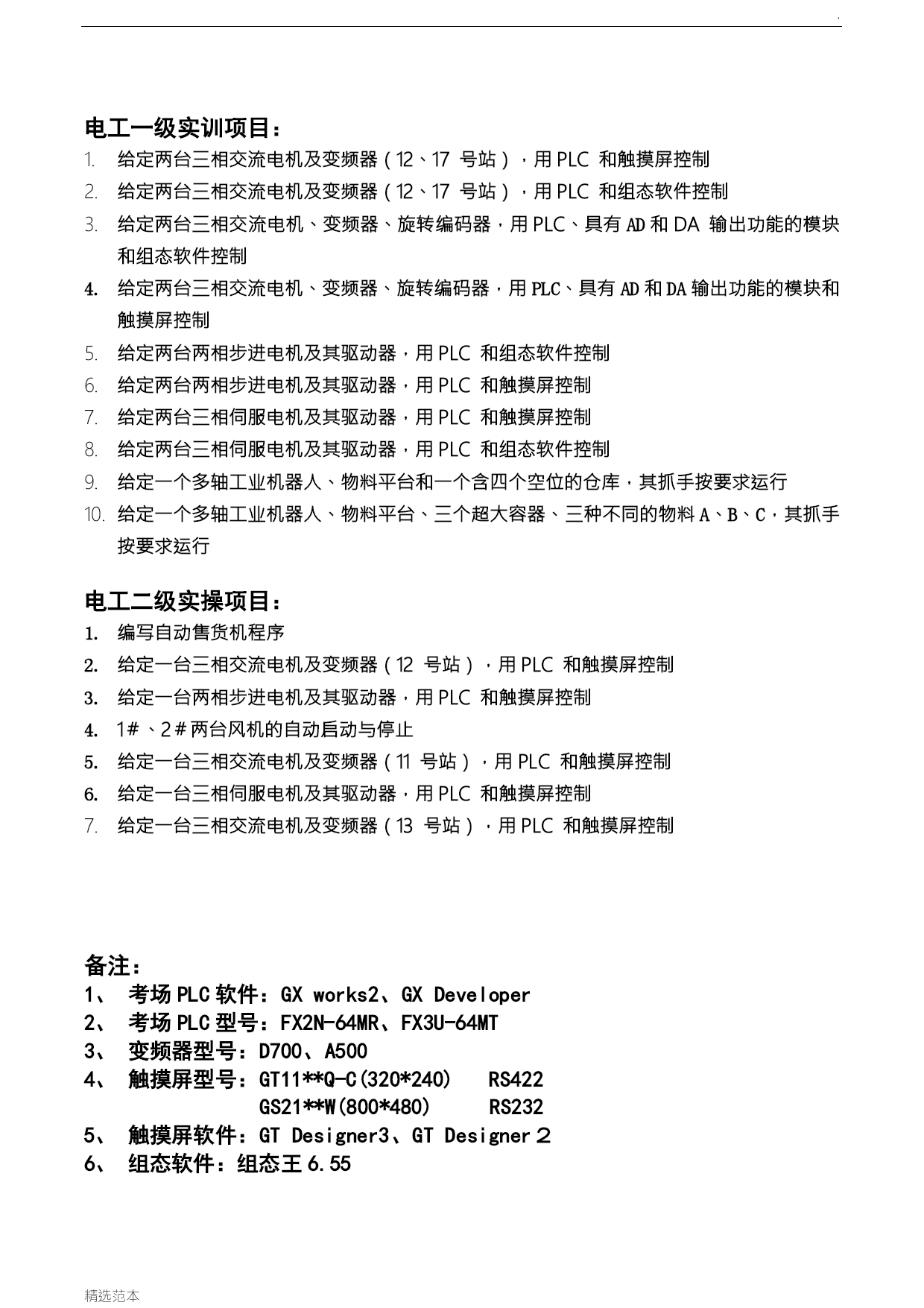

.精选范本国家电工一二级实训指导电工一级实训项目：给定两台三相交流电机及变频器（12、17号站），用PLC和触摸屏控制给定两台三相交流电机及变频器（12、17号站），用PLC和组态软件控制给定两台三相交流电机、变频器、旋转编码器，用PLC、具有AD和DA输出功能的模块和组态软件控制给定两台三相交流电机、变频器、旋转编码器，用PLC、具有AD和DA输出功能的模块和触摸屏控制给定两台两相步进电机及其驱动器，用PLC和组态软件控制给定两台两相步进电机及其驱动器，用PLC和触摸屏控制给定两台三相伺服电机及其驱动器，用PLC和触摸屏控制给定两台三相伺服电机及其驱动器，用PLC和组态软件控制给定一个多轴工业机器人、物料平台和一个含四个空位的仓库，其抓手按要求运行给定一个多轴工业机器人、物料平台、三个超大容器、三种不同的物料A、B、C，其抓手按要求运行电工二级实操项目：编写自动售货机程序给定一台三相交流电机及变频器（12号站），用PLC和触摸屏控制给定一台两相步进电机及其驱动器，用PLC和触摸屏控制1＃、2＃两台风机的自动启动与停止给定一台三相交流电机及变频器（11号站），用PLC和触摸屏控制给定一台三相伺服电机及其驱动器，用PLC和触摸屏控制给定一台三相交流电机及变频器（13号站），用PLC和触摸屏控制备注：考场PLC软件：GXworks2、GXDeveloper考场PLC型号：FX2N-64MR、FX3U-64MT变频器型号：D700、A500触摸屏型号：GT11**Q-C(320*240)RS422GS21**W(800*480)RS232触摸屏软件：GTDesigner3、GTDesigner２组态软件：组态王6.55机器人软件：RobotStudio6.03电工二级实操题试题1；自动售货机程序的编写与运行.（考核时间：120min）a)PLC编程要求：PLC的X0、XI分别对应1元入口、5元入口（均为纸币），Y0、Y1分别表示汽水和咖啡指示灯。当投入币值小于2元时，汽水和咖啡指示灯都不亮：当投入币值大于或等于2元而少于4元时，汽水指示灯亮；当投入币值大于或等于4元时，汽水和咖啡指示灯同时亮。b)触摸屏画面要求：画面上显示“TotalMoney”，在其下面实时显示所投入自动售货机的币值。用两个指示灯实时显示汽水和咖啡的状态。c)当接通X10时，表示选择汽水，则从所投入的币值中扣除2元，并且Y10接通5秒后自动断开。当接通XII时，表示选择咖啡，则从所投入的币值中扣除4元，并且Y11接通5秒后自动断开。d)退币系统：接通PLC的X2控制系统退币。Y3以1秒周期闪烁的次数表示退1元纸币的张数。如Y3闪烁了3次，表明了退了3张1元纸币。同理，Y4以1秒周期闪烁的次数表示退5元纸币的张数。e)触摸屏上能显示Y3和Y4的工作状态和需要退的1元和5元纸币的数目。f)请根据控制要求，完成以下工作：①画出I/O分配图；②编写PLC程序；③用组态软件或触摸屏控制画面，并画出控制画面；④调试程序，完成控制：⑤考评员验收后，清除PLC机内程序，刪除PC机上的设计文档。试题2：给定一台两相步进电机及其驱动器，用PLC和触摸屏控制其运行。（考核时间：120min）a)手动模式：用触摸屏操作实现步进电机正转，反转，停止；b)自动模式：按下组态软件“启动”按钮，步进电机正转10秒后反转10秒，然后停止；c)不管哪种形式，用触摸屏可以改变步进电机脉冲频率d）不管哪种形式，用触摸屏可以改变步进电机的上升时间和下降时间；e)按下触摸屏的“急停”按钮后，不论步进电机电处于哪种状态或模式，都必须停止。f)请根据控制要求，完成以下工作：①画出I/O分配图；②编写PLC程序；③用组态软件制作控制画面，并画出控制画面；④调试程序，完成控制：④考评员验收后，清除PLC机内程序，删除PC机上的设计文挡。方法一：DECO指令编写方法二：PLSR脉冲输出指令编写试题3：某车间有1#、2#两台风机，通常自动启动与停止，用PLC和触摸屏控制，控制要求如下：（考核时间：120min）a)两台风机按以下步骤运行：①第—天8:00启动1#风机，10:00启动2#风机，15:00停1#风机，17:00停2#风机:②第二天8:00启动2#风机，10:00启动1#风机，15:00停2#风机，17:00停I#风机;③第三天重复第一天的启动顺序，第四天重复第二天的启动顺序，如此类推。b)按下触摸屏或PLC外部的“停止”按钮后，不论1#和2#风机处于哪种状态，都必须同
