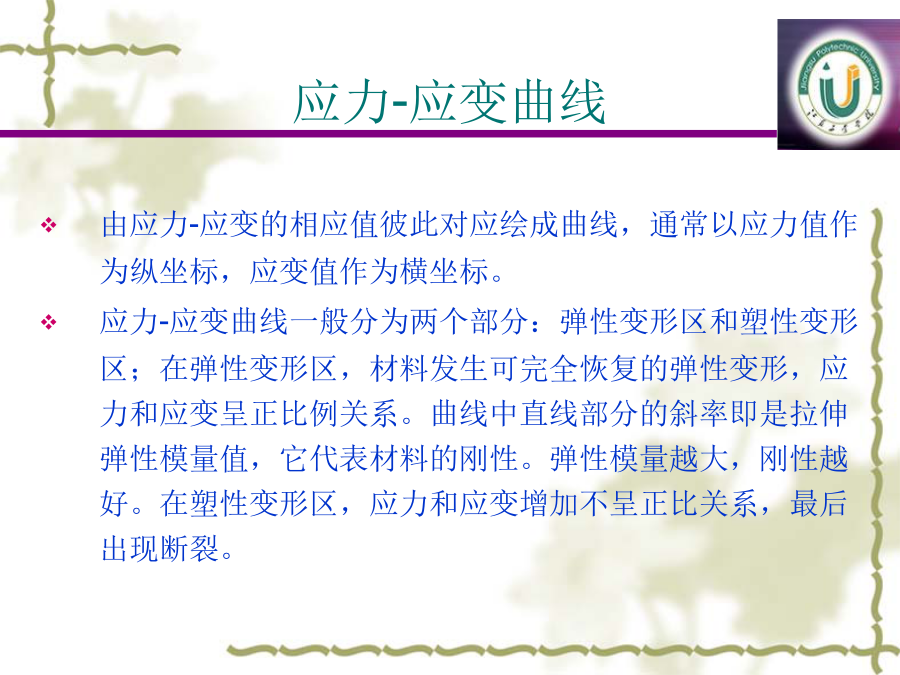

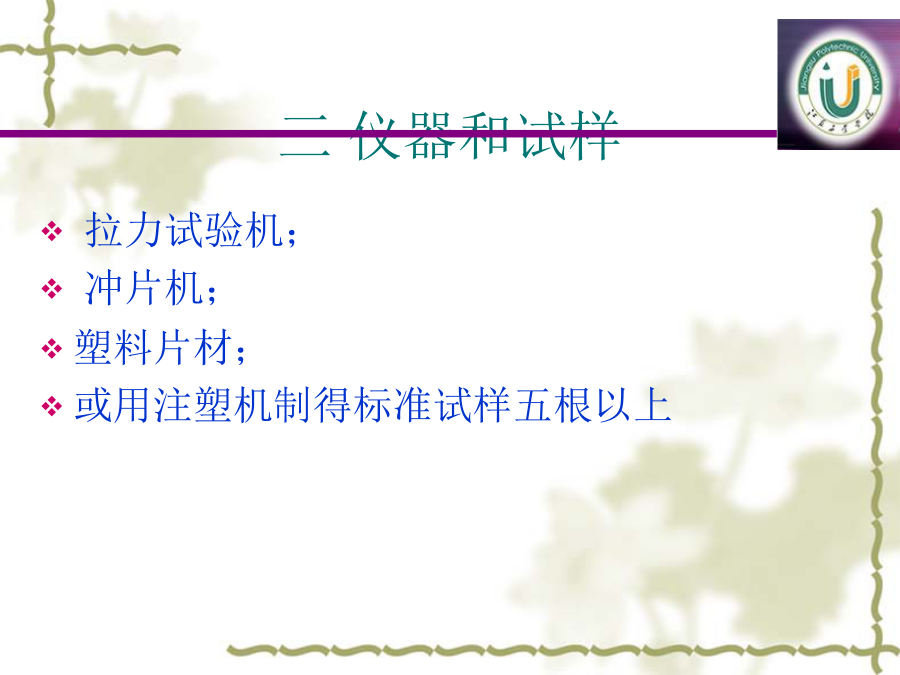

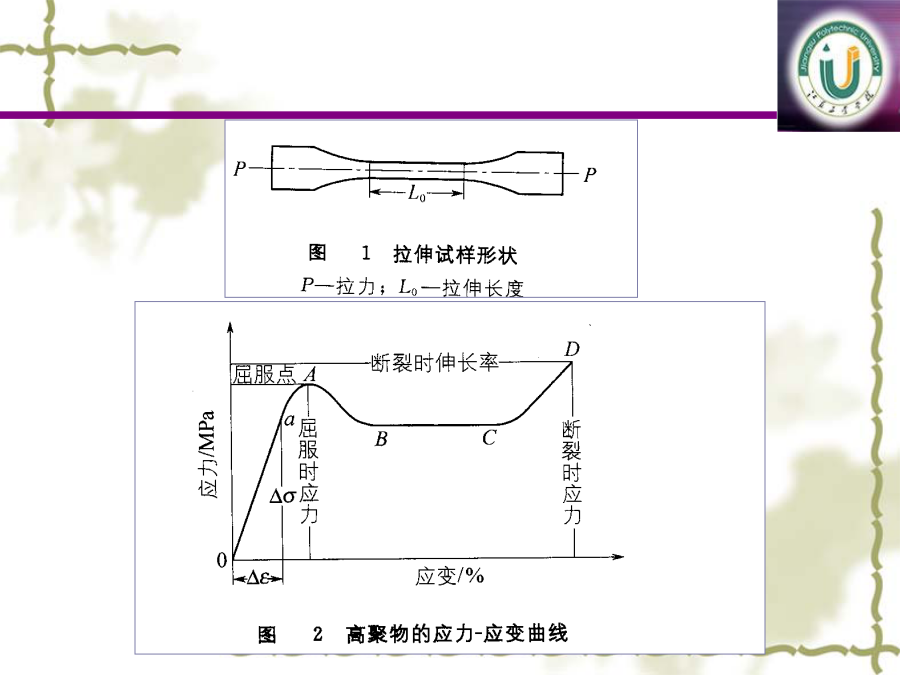

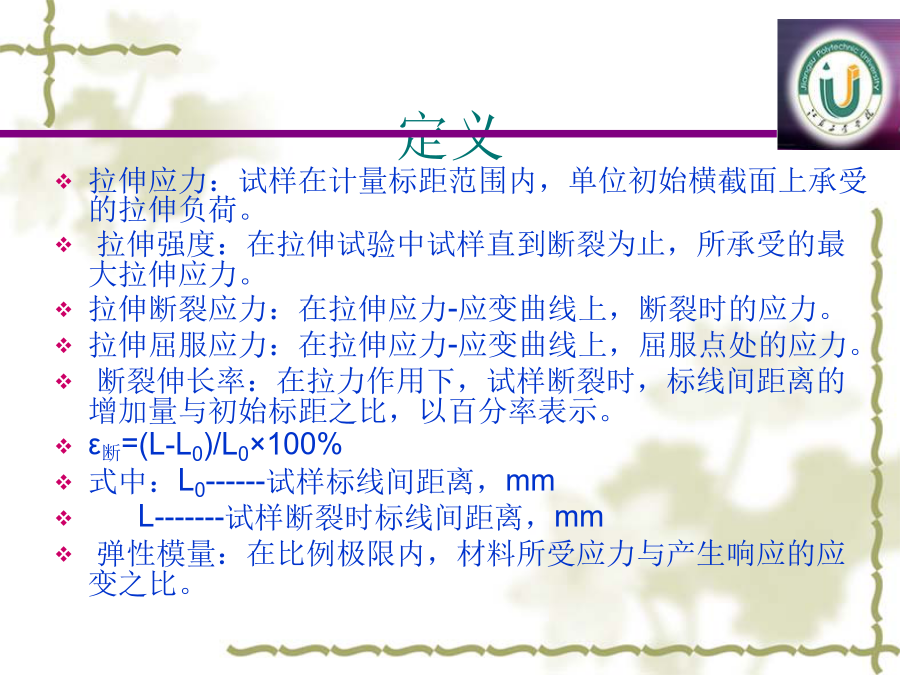

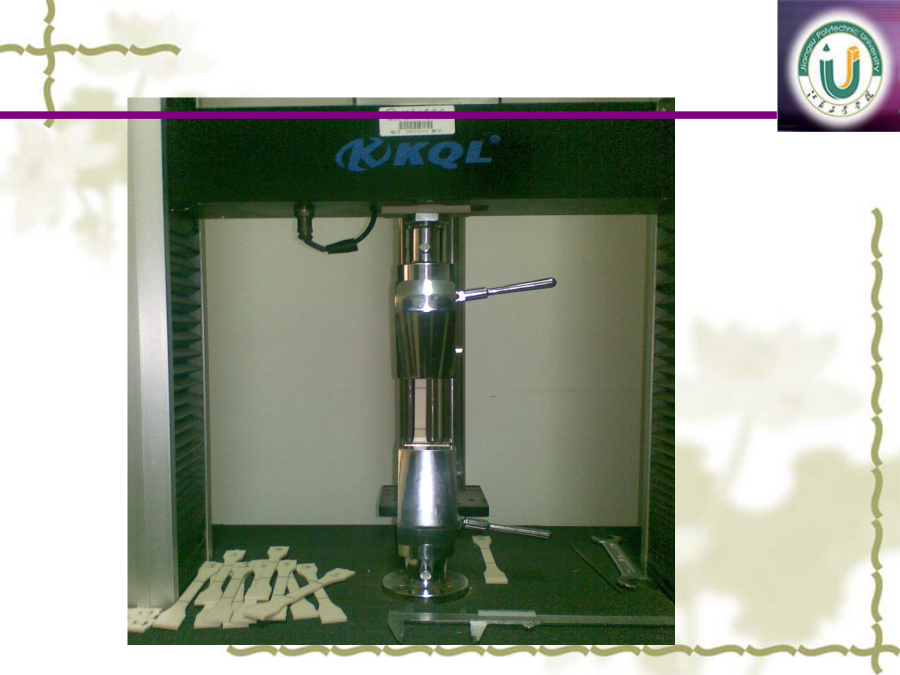

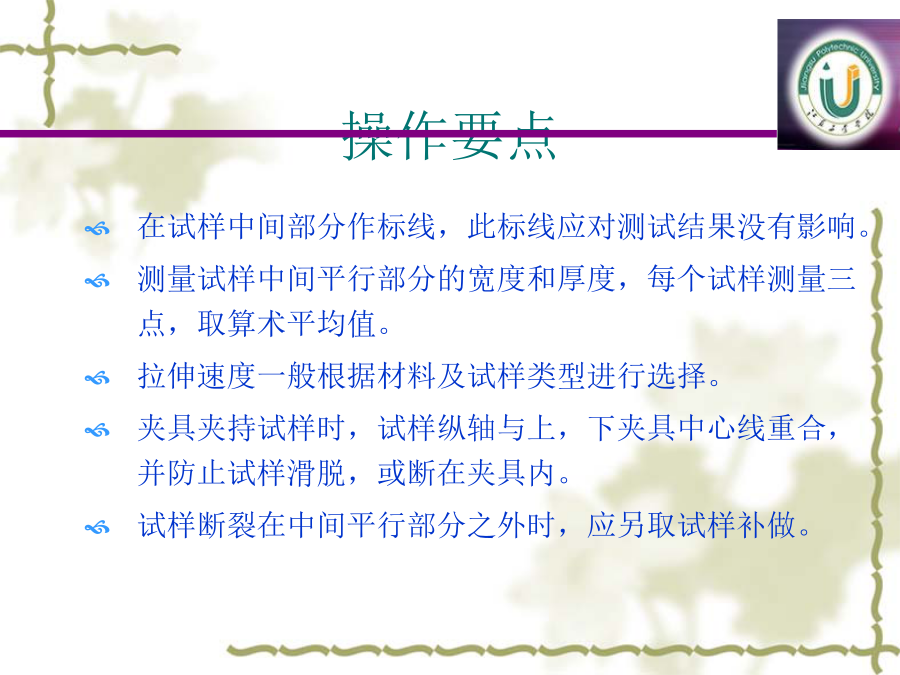

影响塑料力学性能的因素拉伸实验二实验原理定义应力-应变曲线试验方法操作要点三仪器和试样四实验步骤和数据处理五数据的记录与处理参数说明（二）冲击试验二实验原理简支梁冲击实验机的基本原理图2摆锤式冲击实验机工作原理根据冲击过程的能量守恒：ωL（1-cosα）=(1-cosβ)+Aα+Aβ+1/2mv2式中：ω冲击锤重量，L:冲击锤摆长A:冲断试样所消耗的功Aα、Aβ分别为摆锤在克服空气主力所消耗的功；1/2mv2为试样断裂时飞出部分所具有的能量。通常上式右后边三项部分都可忽略，所以：A=ωL（cosβ-cosα）根据ω、L、α和设定A值，可由上式算出β值而绘出读数盘，实测时根据读数盘（即β值）读出A值。必须指出，实际上不同试样受冲击后有不同程度的“飞出功”，尤其脆性材料是不能忽视的。注意：试样厚度，缺口大小，形状，测试时试样的跨度都影响测试结果。三简支梁试验大试样跨度应为70mm。测试：测量试样中部的厚度和宽度，缺口试样量的剩余厚度，准确至0.05mm,缺口试样背向摆锤,宽面紧贴在支坐上,缺口位置与摆锤对准,悬挂摆锤固定,松开固定器,则摆锤落下冲击试样,记录指针读数。每组试样不少于五个，如试样未被冲断或未断在三等分中间部分或缺口处，该试样作废。另补试样实验。数据处理无缺口冲击强度：缺口冲击强度：式中：σ：冲击强度,KJ/m2,A:：试样吸收的冲击能,Jb：试样宽度mm,d,d1：分别为无，有缺口试样的厚度mm结果用算术平均值表示，同时用标准偏差估算数据的分散性。（三）弯曲实验二实验原理三、测试条件试验装置四、结果的计算五思考题六参考文献
