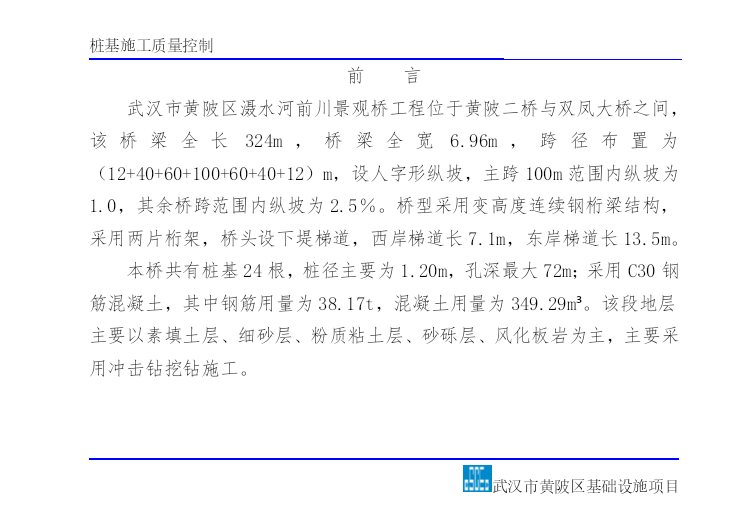

路基施工作业指导书武汉市黄陂区基础设施项目桩基施工质量控制中国建筑第二工程局有限公司桩基施工质量控制前言武汉市黄陂区滠水河前川景观桥工程位于黄陂二桥与双凤大桥之间，该桥梁全长324m，桥梁全宽6.96m，跨径布置为（12+40+60+100+60+40+12）m，设人字形纵坡，主跨100m范围内纵坡为1.0，其余桥跨范围内纵坡为2.5％。桥型采用变高度连续钢桁梁结构，采用两片桁架，桥头设下堤梯道，西岸梯道长7.1m，东岸梯道长13.5m。本桥共有桩基24根，桩径主要为1.20m，孔深最大72m；采用C30钢筋混凝土，其中钢筋用量为38.17t，混凝土用量为349.29m³。该段地层主要以素填土层、细砂层、粉质粘土层、砂砾层、风化板岩为主，主要采用冲击钻挖钻施工。为方便现场作业人员和检查人员在施工生产中能够方便、简捷、快速及清晰地了解施工，熟悉质量控制要点，以达到质量控制的目的，特编写此手册。工艺流程图质量控制要点、对应规范及检查内容。施工前准备1.1质量控制要点：1.1.1工程施工前做好施工场地三通一平工作，建立质量保证体系，应编报实施性施工技术方案及施工前技术交底工作，对图纸进行审核。1.1.2做好施工的现场准备，建造施工临时设施，安装调试施工机具，建立工地实验室，标定试验机具；开展用于施工的原材料、商品构件的试验检测，并做好材料的储备工作。进行施工测量控制网的复测和优化加密。1.1.3调制泥浆，根据地质情况选用适当的钻机和泥浆及泥浆循环系统。1.1.4全程做好施工纪录和旁站记录。1.2相关规范：《公路桥涵施工技术规范》（JTGTF50-2011）第3.1、8.1.2、8.1.4、8.3.2、8.3.3、8.3.5条款。1.3检查内容1.3.1现场查看三通一平工作；检查质量保证体系资料、三级技术交底记录、图纸会审记录。1.3.2抽查仪器设备标定报告、试验报告、测量记录。1.3.3查看技术方案，抽查泥浆技术指标；1.3.4抽查施工记录、旁站记录。2、钻机就位2.1质量控制要点：2.1.1桩位放样必须经常查验，做好桩位保护控制桩，确保中心误差不大于2cm。2.1.2护筒高度宜高出地面0.3米或水面1.0—2.0米。护筒埋设采用十字对中法进行校核，护筒中心除设计另有规定外，平面允许误差为50mm，竖直线倾斜不大于l%，并在护筒上做红漆标记。2.1.3钻机安装后需校正机身，底座和顶端应平稳，在钻进中不应产生位移或沉陷。2.2相关规范：《公路桥涵施工技术规范》（JTGTF50-2011）第8.31条款。2.3检查内容：2.3.1抽查，进行测量复核；2.3.2抽查，尺量，水准仪、全站仪复核；2.3.3抽查目测。3、钻孔3.1质量控制要点：3.1.1钻头的直径要求：对于回旋钻，钻头不宜小于设计桩径；对于冲击钻，冲锤直径小于设计桩径20mm为宜。3.1.2开钻时应慢速钻进，待导向部位或钻头全部进入地层后，方可加速钻进；采用正、反循环钻孔（含潜水钻）均应采用减压钻进。3.1.3钻孔作业应连续进行，填写好钻孔施工记录。经常对钻泥浆进行检测，不合要求时，及时改正。3.1.4在钻进过程中应经常注意地层土质变化；在钻孔排渣、提钻头除土或因故停钻时，应保持孔内具有规定的水位和要求的泥浆相对密度和粘度。处理孔内事故或因故停钻，必须将钻头提出孔外。3.2相关规范：《公路桥涵施工技术规范》（JTGTF50-2011）第8.33条款。3.3检查内容：3.3.1抽查，尺量3.3.2抽查，目测、尺量；3.3.3抽查施工记录、泥浆检测报告；3.3.4观察4、成孔4.1质量控制要点：4.2相关规范：《公路桥涵施工技术规范》（JTGTF50-2011）第8.3.3、8.6.1-8.6.3条款。4.3检查内容：抽查，实测；抽查施工记录5、清孔5.1质量控制要点：5.1.1钻孔深度达到没计标高后,应对孔深、孔径进行检查，符合本规范表8.6.3的要求后方可清孔。5.1.2在清孔排渣时，必须保持孔内水头，防止坍孔。5.1.3清孔后应从孔底提出泥浆试样，进行性能指标试验，试验结果应符合表8.6.3的规定。5.1.4不得用加深钻孔深度的方式代替清孔。5.1.5沉淀层厚度符合8.6.3要求。5.2相关规范：《公路桥涵施工技术规范》（JTGTF50-2011）第8.34、8.6.3条款。5.3检查内容：抽查，实测；抽查施工记录。6、下放钢筋笼6.1质量控制要点6.1.1长桩骨架宜分段制作，分段长度应根据吊装条件确定确保不变形，接头应错开。6.1.2应在骨架外侧设置控制保护层厚度的垫块,其间距竖向为2m，横向圆周不得少于4处。骨架顶端应设
