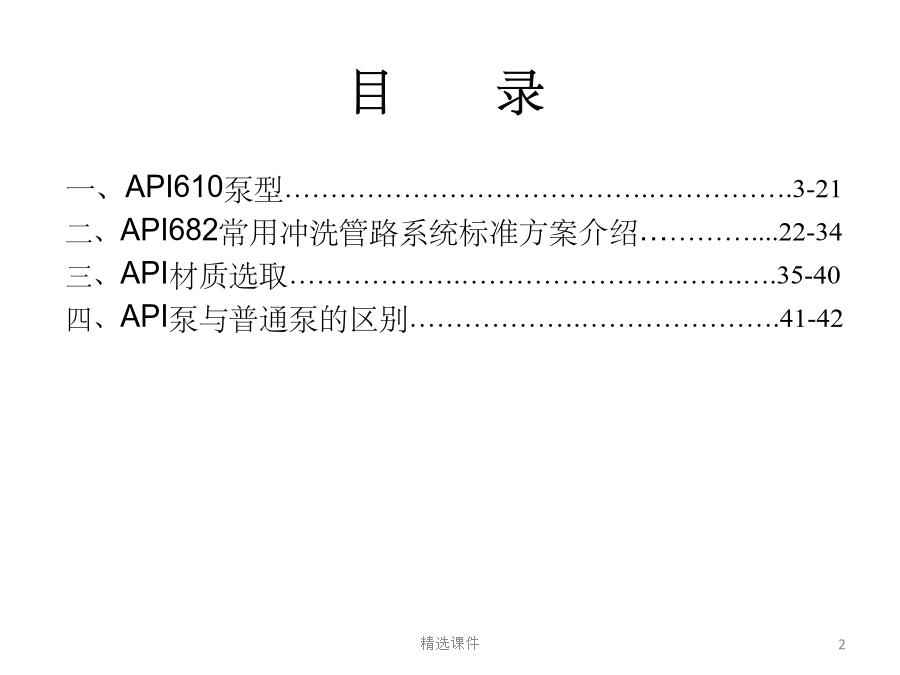

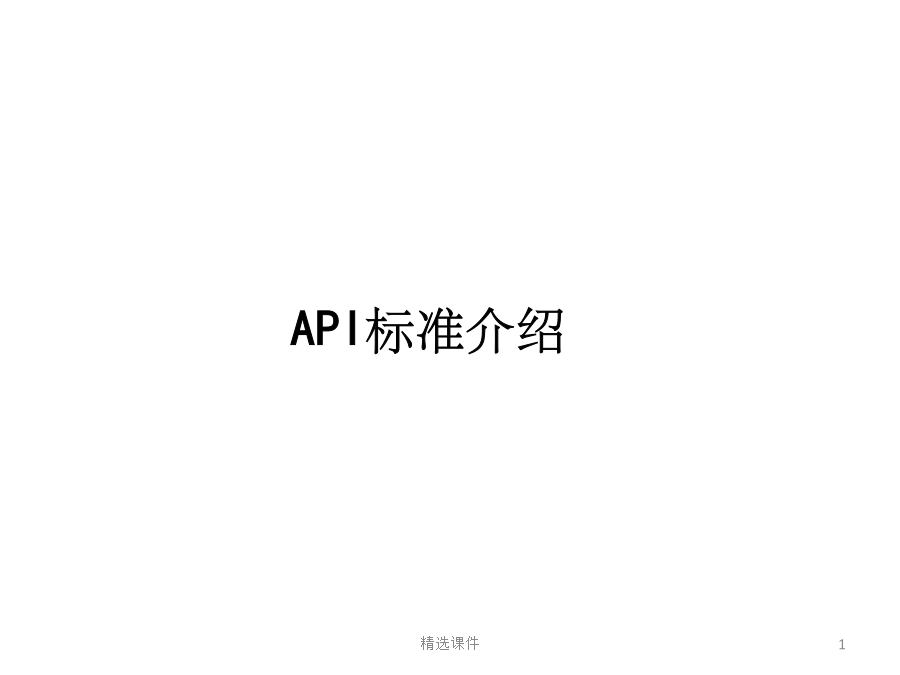

API标准介绍一、API610泵型………………………………….…………….3-21二、API682常用冲洗管路系统标准方案介绍…………....22-34三、API材质选取……………….………………………….….35-40四、API泵与普通泵的区别……………….………………….41-42一、API610泵型API泵共有18种：OH1、OH2、OH3、OH4、OH5、OH6、BB1、BB2、BB3、BB4、BB5、VS1～VS71、OH1:底脚安装的单级悬臂式泵；2、OH2:中心线安装的单级悬臂式泵；3、OH3:带有独立轴承架的立式管道单级悬臂式泵，泵与电机用挠性联轴节连接；4、OH4：刚性联轴器传动的立式管道单级悬臂式泵；5、OH5:共轴式传动立式管道单级悬臂式泵；6、OH6：与高速齿轮箱成一整体的立式管道单级悬臂式泵；7、BB1：轴向剖分的1级和2级两端支撑式泵；8、BB2：径向剖分的1级和2级两端支撑式泵；9、BB3：轴向剖分多级两端支撑式泵；10、BB4:单壳径向剖分多级两端支撑式泵；（D泵）11、BB5:双壳、径向剖分多级两端支撑式泵；（筒袋泵）12、VS1:湿坑、立式悬吊式、单壳、其吐出口穿过立管的导流泵；13、VS2:湿坑、立式悬吊式、单壳、其吐出口穿过立管的蜗壳式泵；14、VS3:湿坑、立式悬吊式、单壳、其吐出口穿过立管的轴流式泵；15、VS4:立式液下泵（悬吊式、单层蜗壳、长轴驱动油池泵）；16、VS5:立式液下泵（悬吊式、悬臂油池泵）；17、VS6:双层泵壳（内层为导流壳式）立式悬吊式泵；18、VS7:双层泵壳（内层为蜗壳）立式悬吊式泵；二、API682常用冲洗管路系统标准方案介绍1、PLAN01:从泵壳引到密封的内部循环2、PLAN02:带水冷夹套和节流衬套3、PLAN11:从泵出口引出，通过孔板到密封腔内的循环。自冲洗，用得最多的一种4、PLAN13:从密封箱引出，通过孔板到泵入口的循环5、PLAN21:从泵壳引出，通过孔板和冷却器到密封的循环6、PLAN23:从密封室（带泵送环）引出，经冷却器后再返回到密封腔的循环7、PLAN31：从泵壳引出液体，经旋液分离器，清洁液体由上部进入密封室的循环，含有固体的液体由下部返回泵的吸入口8、PLAN32:外供清洁的液体注入密封室9、PLAN41:在31方案的基础上加了换热器10、PLAN52:串联机封，内部带泵送环。储液罐中的压力小于密封室压力11、PLAN53A:串联机封，使用一个有压的储液罐，罐中的压力大于密封室压力12、PLAN62:采用一个小间隙的节流衬套三、材质选取对API泵泵材料全部按API610标准选取（14种，材质要求由低到高）表H.1离心泵部件的材料等级表H.1离心泵部件的材料等级（续）表H.1离心泵部件的材料等级（续）材质选用四、API泵与普通泵的区别1、材质要求严格；2、对最大允许工作压力有明确规定，泵承压要求高（2MPa以上），泵试压要求保压时间长（30分钟）；3、振动要求高于国标；（全部4.5mm/s以下）；4、底板设计：机组全部位于底板以内，卧式泵要设计集液槽；5、进出口法兰设计成贯穿螺栓连接的型式；6、动平衡要求高，按G2.5级；7、出厂验收规范严格，QC文件清晰明了，反映整台泵从设计到制造的全过程；
