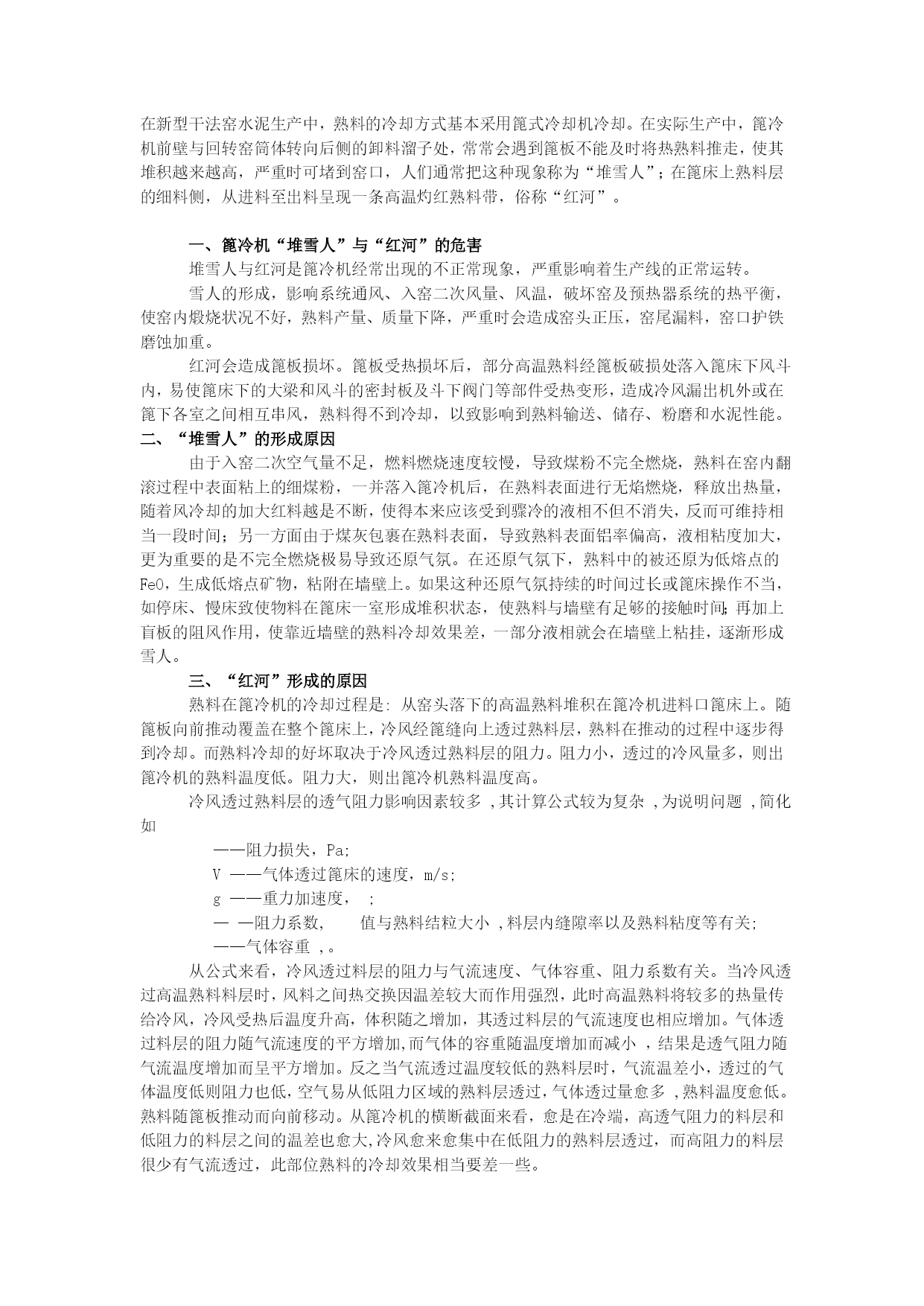

新型干法水泥窑“堆雪人”与“红河”现象以及水泥生产原理（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）在新型干法窑水泥生产中，熟料的冷却方式基本采用篦式冷却机冷却。在实际生产中，篦冷机前壁与回转窑筒体转向后侧的卸料溜子处，常常会遇到篦板不能及时将热熟料推走，使其堆积越来越高，严重时可堵到窑口，人们通常把这种现象称为“堆雪人”；在篦床上熟料层的细料侧，从进料至出料呈现一条高温灼红熟料带，俗称“红河”。一、篦冷机“堆雪人”与“红河”的危害堆雪人与红河是篦冷机经常出现的不正常现象，严重影响着生产线的正常运转。雪人的形成，影响系统通风、入窑二次风量、风温，破坏窑及预热器系统的热平衡，使窑内煅烧状况不好，熟料产量、质量下降，严重时会造成窑头正压，窑尾漏料，窑口护铁磨蚀加重。红河会造成篦板损坏。篦板受热损坏后，部分高温熟料经篦板破损处落入篦床下风斗内，易使篦床下的大梁和风斗的密封板及斗下阀门等部件受热变形，造成冷风漏出机外或在篦下各室之间相互串风，熟料得不到冷却，以致影响到熟料输送、储存、粉磨和水泥性能。二、“堆雪人”的形成原因由于入窑二次空气量不足，燃料燃烧速度较慢，导致煤粉不完全燃烧，熟料在窑内翻滚过程中表面粘上的细煤粉，一并落入篦冷机后，在熟料表面进行无焰燃烧，释放出热量，随着风冷却的加大红料越是不断，使得本来应该受到骤冷的液相不但不消失，反而可维持相当一段时间；另一方面由于煤灰包裹在熟料表面，导致熟料表面铝率偏高，液相粘度加大，更为重要的是不完全燃烧极易导致还原气氛。在还原气氛下，熟料中的被还原为低熔点的FeO，生成低熔点矿物，粘附在墙壁上。如果这种还原气氛持续的时间过长或篦床操作不当，如停床、慢床致使物料在篦床一室形成堆积状态，使熟料与墙壁有足够的接触时间；再加上盲板的阻风作用，使靠近墙壁的熟料冷却效果差，一部分液相就会在墙壁上粘挂，逐渐形成雪人。三、“红河”形成的原因熟料在篦冷机的冷却过程是:从窑头落下的高温熟料堆积在篦冷机进料口篦床上。随篦板向前推动覆盖在整个篦床上，冷风经篦缝向上透过熟料层，熟料在推动的过程中逐步得到冷却。而熟料冷却的好坏取决于冷风透过熟料层的阻力。阻力小，透过的冷风量多，则出篦冷机的熟料温度低。阻力大，则出篦冷机熟料温度高。冷风透过熟料层的透气阻力影响因素较多,其计算公式较为复杂,为说明问题,简化如——阻力损失，Pa;V——气体透过篦床的速度，m/s;g——重力加速度，;——阻力系数,值与熟料结粒大小,料层内缝隙率以及熟料粘度等有关;——气体容重,。从公式来看，冷风透过料层的阻力与气流速度、气体容重、阻力系数有关。当冷风透过高温熟料料层时，风料之间热交换因温差较大而作用强烈，此时高温熟料将较多的热量传给冷风，冷风受热后温度升高，体积随之增加，其透过料层的气流速度也相应增加。气体透过料层的阻力随气流速度的平方增加,而气体的容重随温度增加而减小，结果是透气阻力随气流温度增加而呈平方增加。反之当气流透过温度较低的熟料层时，气流温差小，透过的气体温度低则阻力也低，空气易从低阻力区域的熟料层透过，气体透过量愈多,熟料温度愈低。熟料随篦板推动而向前移动。从篦冷机的横断截面来看，愈是在冷端，高透气阻力的料层和低阻力的料层之间的温差也愈大,冷风愈来愈集中在低阻力的熟料层透过，而高阻力的料层很少有气流透过，此部位熟料的冷却效果相当要差一些。熟料在窑内煅烧时，受离心力的作用，产生离析，大颗粒一般集中在中间，随着颗粒直径变小，细颗粒愈来愈集中在窑筒体一边。当熟料从窑头落至篦床上时，大颗粒集中在一侧，细颗粒集中在另一侧，篦床横截面中部为粗细颗粒的过渡部位。当窑速较快且窑内细颗粒熟料较多时，细颗粒集中在一侧的现象尤为明显。熟料颗粒在篦床纵向随篦板向前推动逐步覆盖整个篦床面，虽然在推动过程中，颗粒层级配有所变化，但纵向变化不大，此时，从篦冷机的进料口至出料口，细颗粒在一侧形成带状、较大颗粒分别形成条带而随颗粒直径增大向另一侧集中。由于细颗粒堆积致密，冷风透过时阻力大，从进料口的高温熟料层开始，冷风较少或不透过细颗粒熟料层，较多地透过阻力低的较大颗粒层。此时细颗粒层因冷风透过量少而得不到冷却，其料层表面呈高温红色，透过冷风的熟料层因冷却其表面呈黑色。随着篦板的推动，在同一横截面上粗、细熟料颗粒层之间的温差愈来愈大，冷风愈来愈集中从较大颗粒的熟料层透过，而细颗粒熟料层得不到冷却,形成一条从冷却机进料口至出料口的，红熟料带，这就是红河现象出现的原因。四、“堆雪人”的解决措施篦冷机堆雪人的原因较多，有时几种原因共存，所以应根据具体情况具体分析，从工程设计开始就引起重视。正确确定篦冷机与回转窑中轴线的相对位置篦冷机与回转窑中轴线的相对位置是引起堆雪人的重要原因，设计者应从在理论和实践中总结经验，提出合理的位置关系。另外，在
