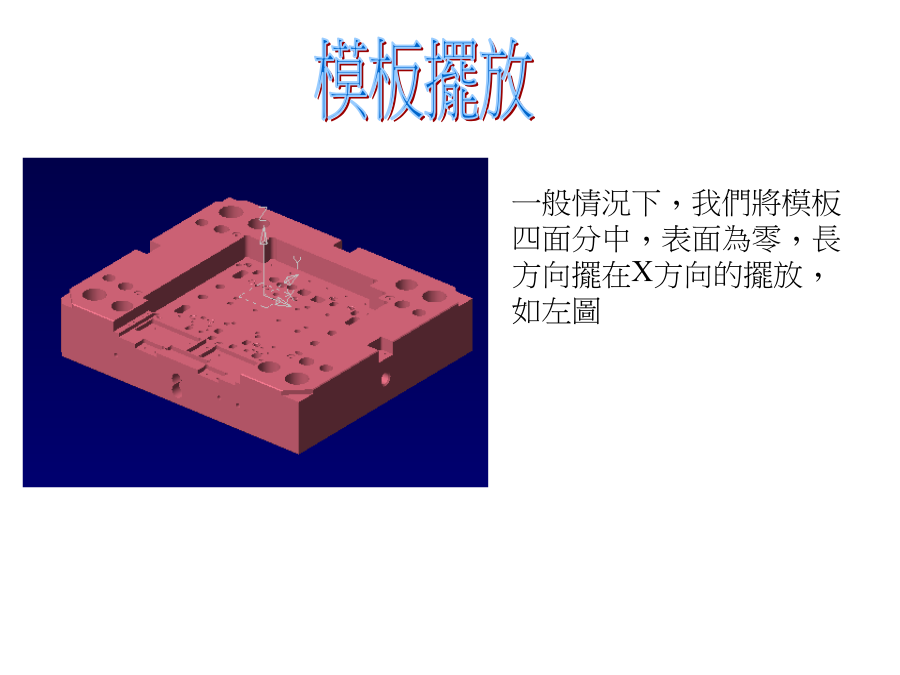

模板加工范例與注意事項一般情況下﹐我們將模板四面分中﹐表面為零﹐長方向擺在X方向的擺放﹐如左圖鑽孔鑽孔刀路﹐由于鑽頭有個鑽尖,因此z深=槽深+3~5mm.將進刀點定在外面下刀鑽耐磨塊槽角落的孔束塊槽﹑耐磨塊槽開粗模框開粗清角精修表面G41的走刀方式圓弧轉角處將輪廓線做尖角此處一定要選中G41精修束塊槽﹑定位塊槽等。水孔﹑頂針孔﹑螺絲孔定位
