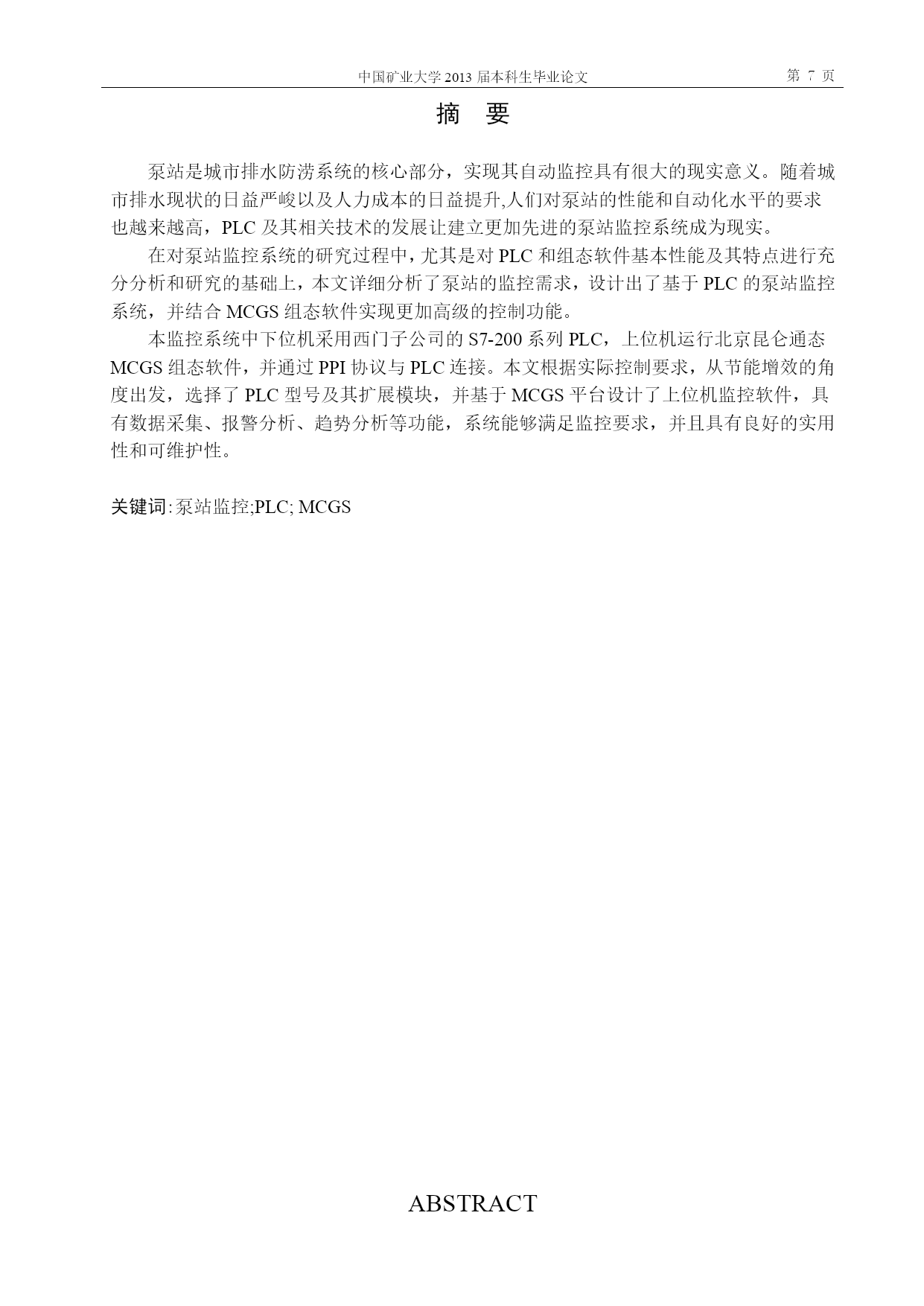

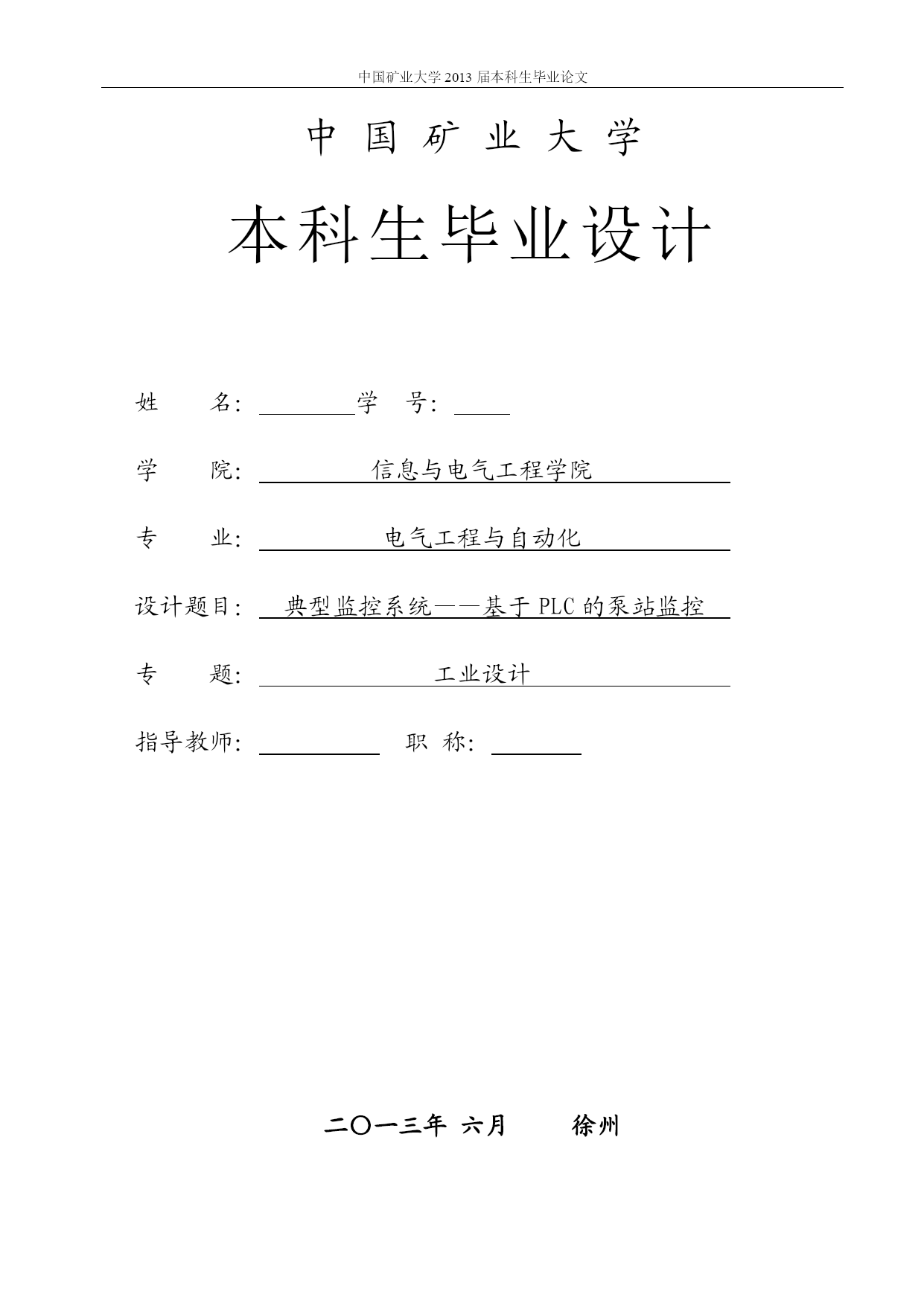

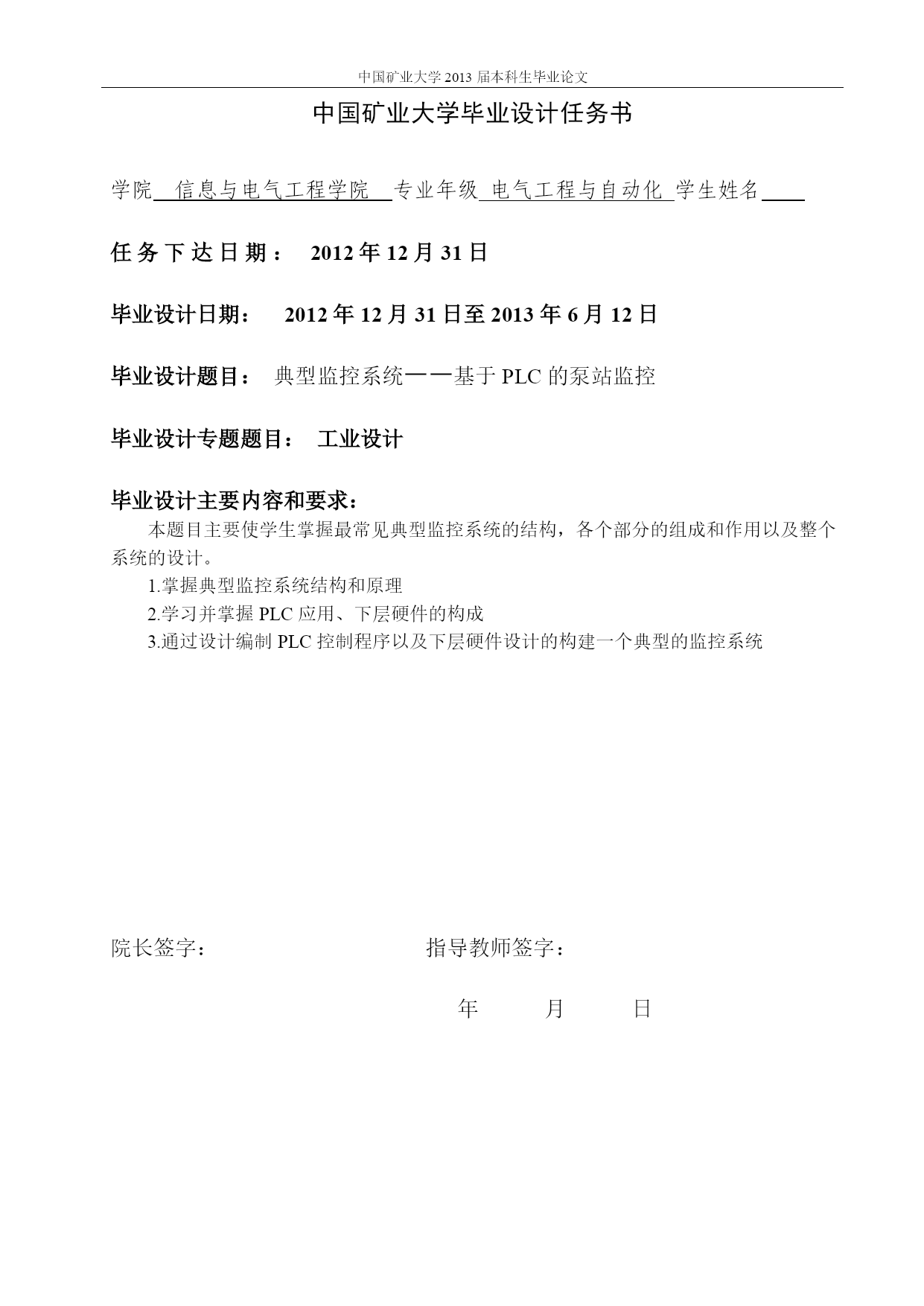

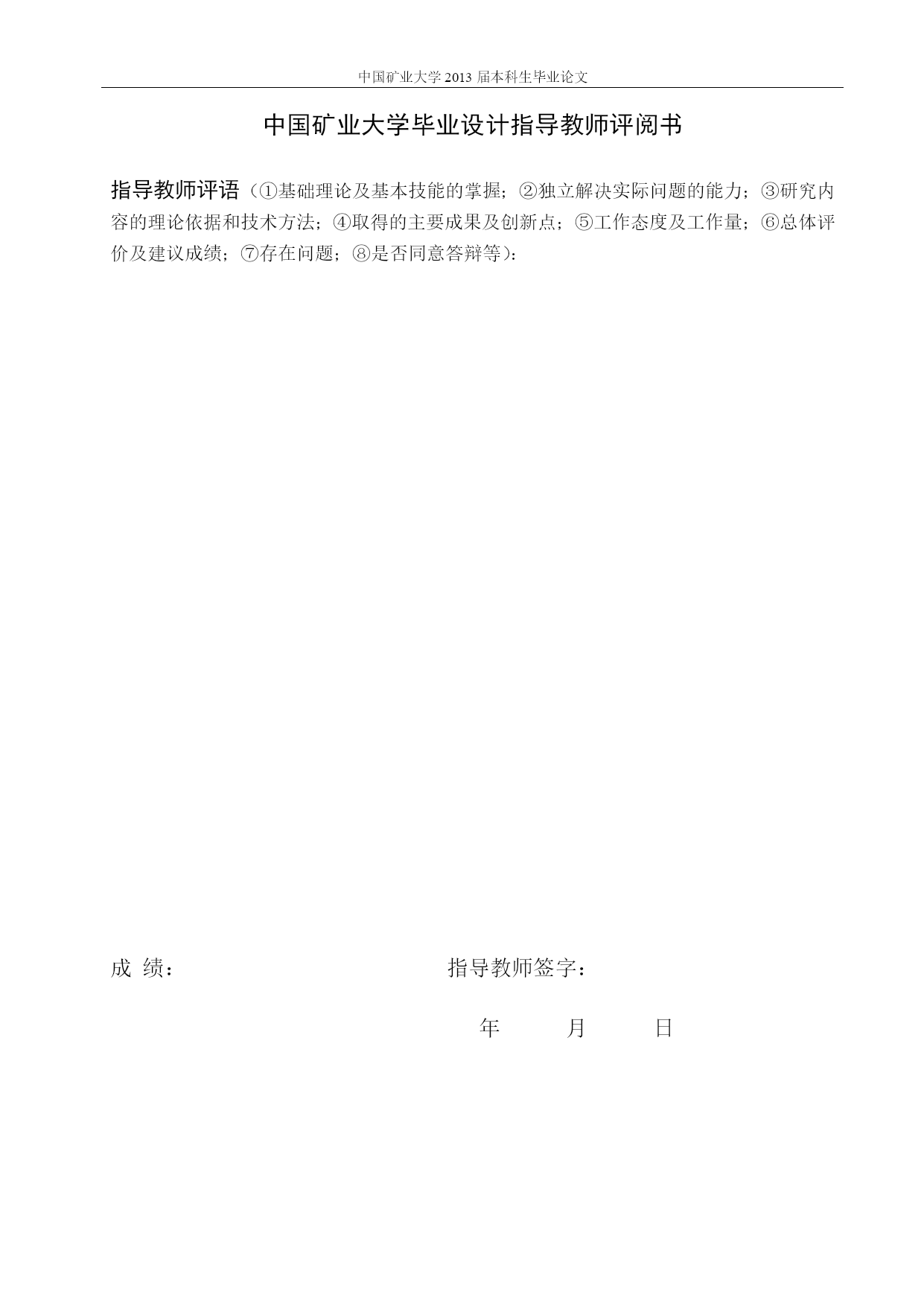

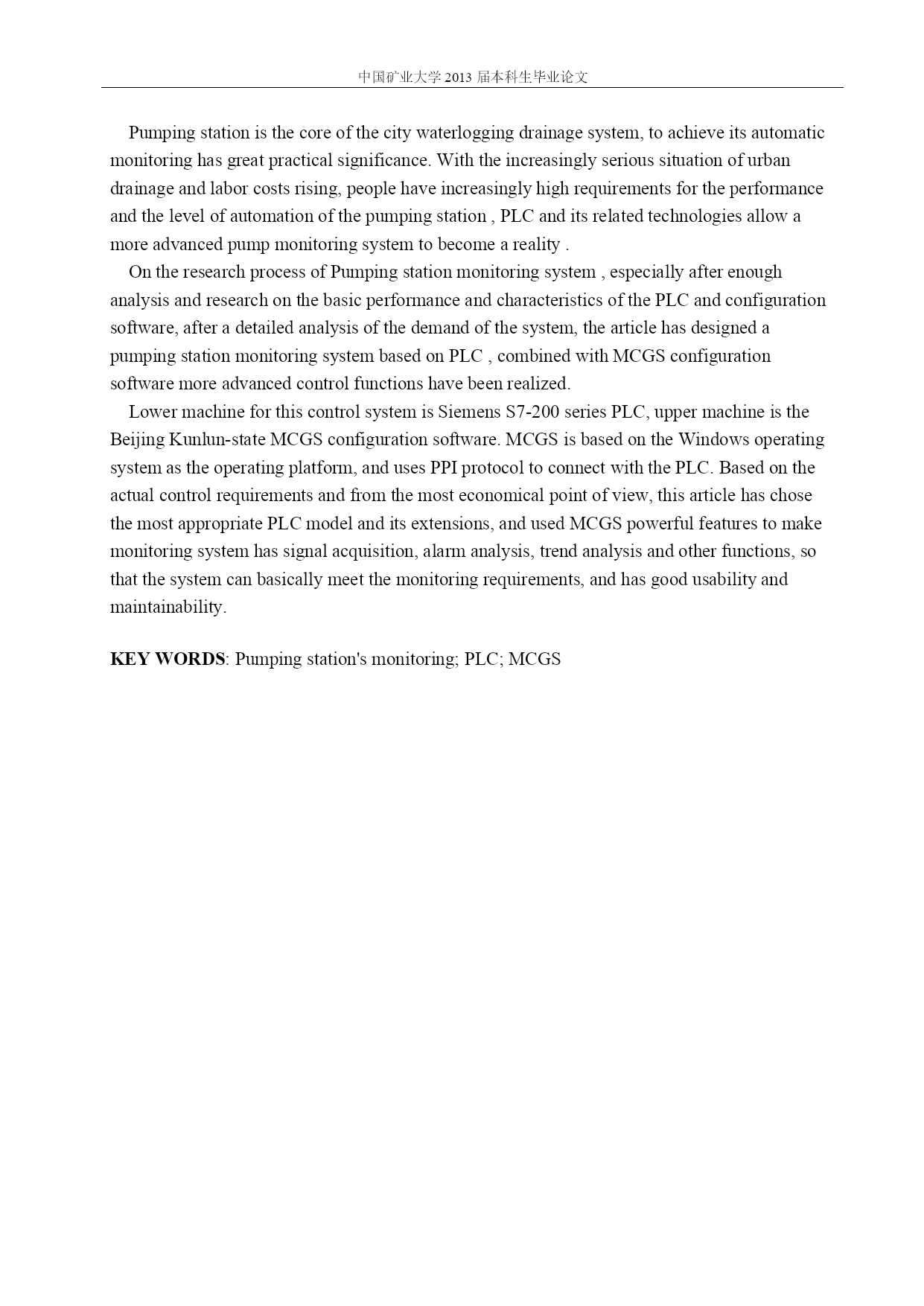

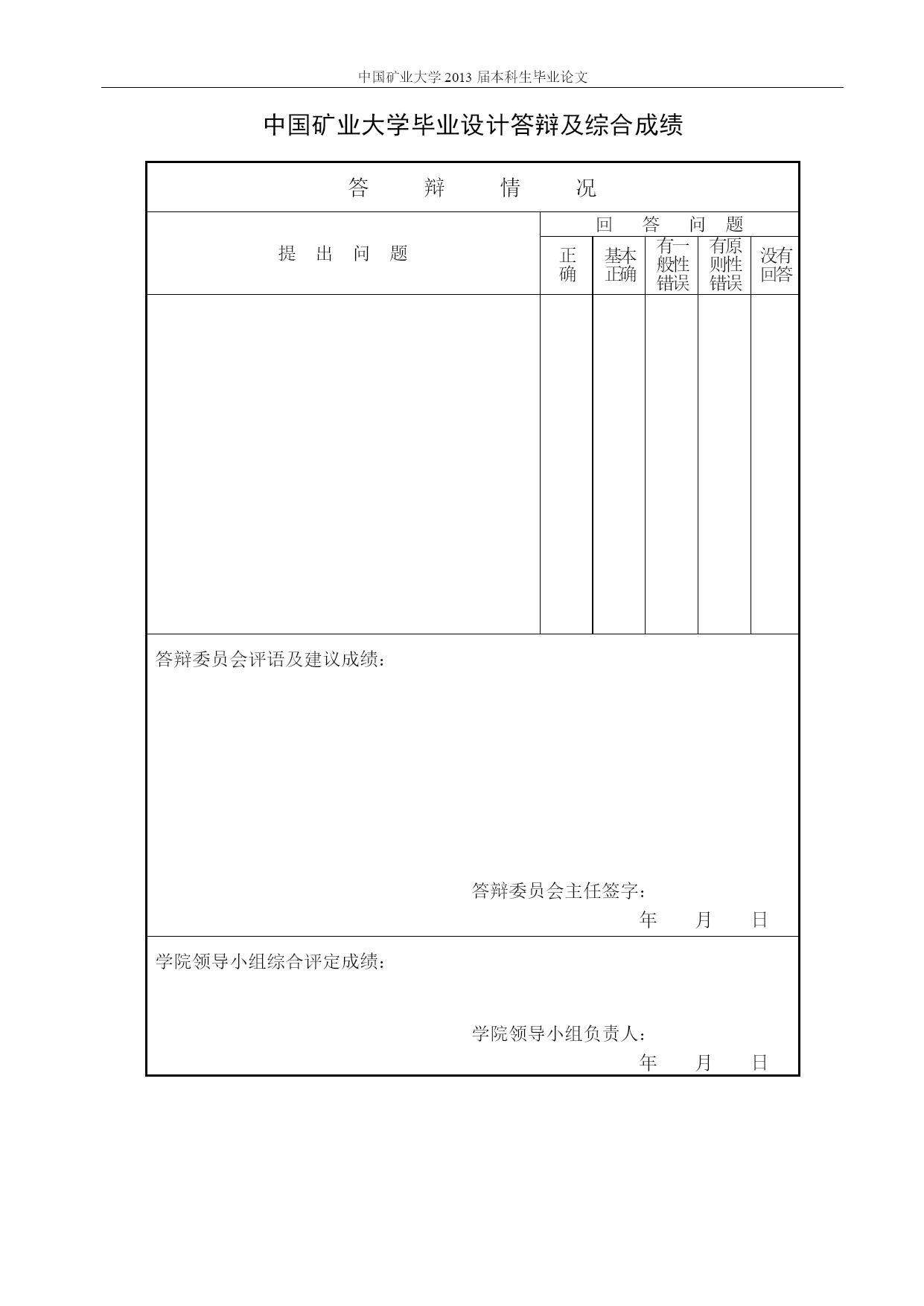

中国矿业大学2013届本科生毕业论文第PAGE\*MERGEFORMAT1页中国矿业大学2013届本科生毕业论文本科生毕业设计（论文）典型监控系统——基于PLC的泵站监控电气工程与自动化2009-11班题目：中国矿业大学本科生毕业设计姓名：学号：学院：信息与电气工程学院专业：电气工程与自动化设计题目：典型监控系统——基于PLC的泵站监控专题：工业设计指导教师：职称：二〇一三年六月徐州中国矿业大学毕业设计任务书学院信息与电气工程学院专业年级电气工程与自动化学生姓名任务下达日期：2012年12月31日毕业设计日期：2012年12月31日至2013年6月12日毕业设计题目：典型监控系统——基于PLC的泵站监控毕业设计专题题目：工业设计毕业设计主要内容和要求：本题目主要使学生掌握最常见典型监控系统的结构，各个部分的组成和作用以及整个系统的设计。1.掌握典型监控系统结构和原理2.学习并掌握PLC应用、下层硬件的构成3.通过设计编制PLC控制程序以及下层硬件设计的构建一个典型的监控系统院长签字：指导教师签字：年月日中国矿业大学毕业设计指导教师评阅书指导教师评语（①基础理论及基本技能的掌握；②独立解决实际问题的能力；③研究内容的理论依据和技术方法；④取得的主要成果及创新点；⑤工作态度及工作量；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：指导教师签字：年月日中国矿业大学毕业设计评阅教师评阅书评阅教师评语（①选题的意义；②基础理论及基本技能的掌握；③综合运用所学知识解决实际问题的能力；③工作量的大小；④取得的主要成果及创新点；⑤写作的规范程度；⑥总体评价及建议成绩；⑦存在问题；⑧是否同意答辩等）：成绩：评阅教师签字：年月日中国矿业大学毕业设计答辩及综合成绩答辩情况提出问题回答问题正确基本正确有一般性错误有原则性错误没有回答答辩委员会评语及建议成绩：答辩委员会主任签字：年月日学院领导小组综合评定成绩：学院领导小组负责人：年月日摘要泵站是城市排水防涝系统的核心部分，实现其自动监控具有很大的现实意义。随着城市排水现状的日益严峻以及人力成本的日益提升,人们对泵站的性能和自动化水平的要求也越来越高，PLC及其相关技术的发展让建立更加先进的泵站监控系统成为现实。在对泵站监控系统的研究过程中，尤其是对PLC和组态软件基本性能及其特点进行充分分析和研究的基础上，本文详细分析了泵站的监控需求，设计出了基于PLC的泵站监控系统，并结合MCGS组态软件实现更加高级的控制功能。本监控系统中下位机采用西门子公司的S7-200系列PLC，上位机运行北京昆仑通态MCGS组态软件，并通过PPI协议与PLC连接。本文根据实际控制要求，从节能增效的角度出发，选择了PLC型号及其扩展模块，并基于MCGS平台设计了上位机监控软件，具有数据采集、报警分析、趋势分析等功能，系统能够满足监控要求，并且具有良好的实用性和可维护性。关键词:泵站监控;PLC;MCGSABSTRACTPumpingstationisthecoreofthecitywaterloggingdrainagesystem,toachieveitsautomaticmonitoringhasgreatpracticalsignificance.Withtheincreasinglyserioussituationofurbandrainageandlaborcostsrising,peoplehaveincreasinglyhighrequirementsfortheperformanceandthelevelofautomationofthepumpingstation,PLCanditsrelatedtechnologiesallowamoreadvancedpumpmonitoringsystemtobecomeareality.OntheresearchprocessofPumpingstationmonitoringsystem,especiallyafterenoughanalysisandresearchonthebasicperformanceandcharacteristicsofthePLCandconfigurationsoftware,afteradetailedanalysisoft
