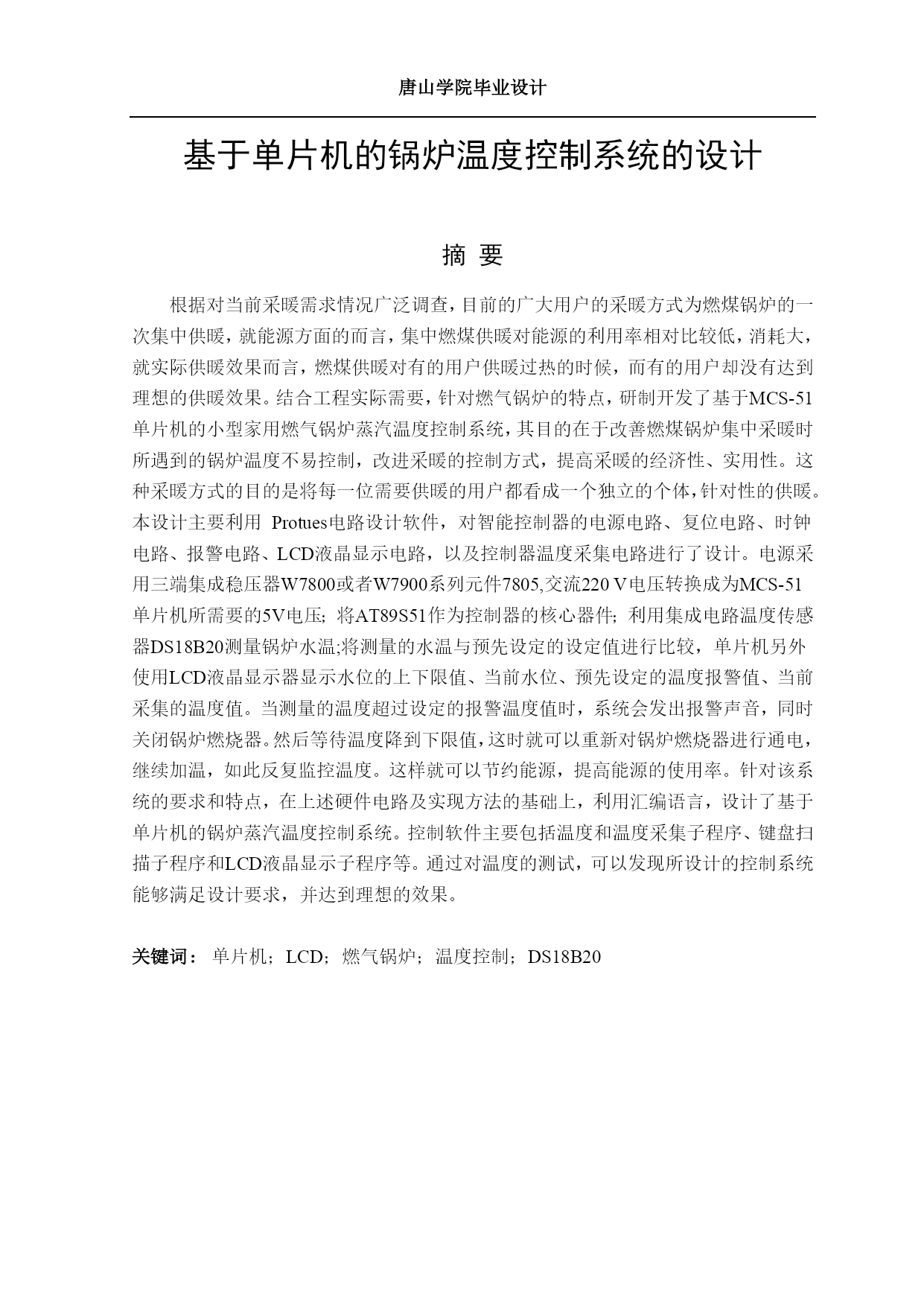

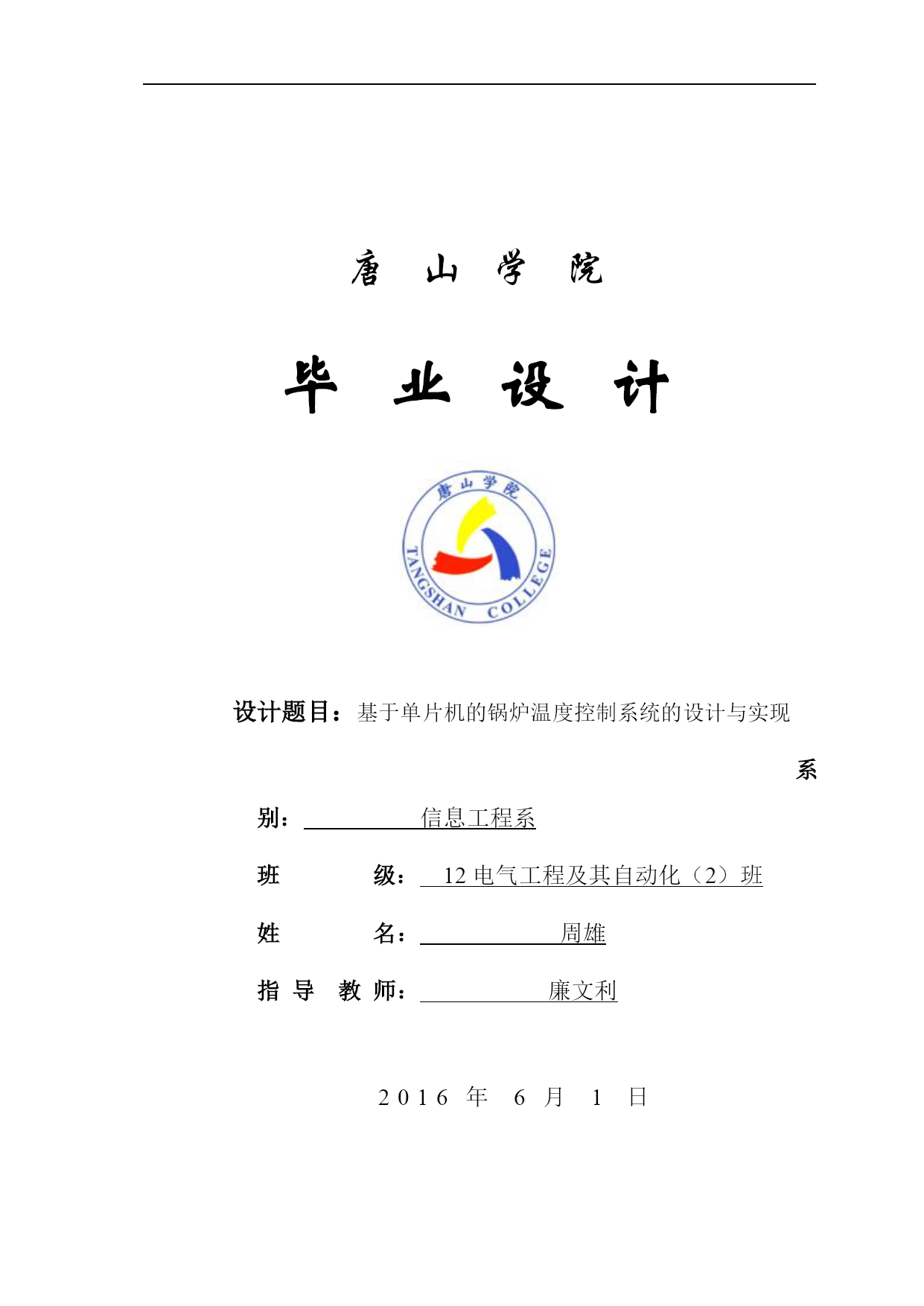

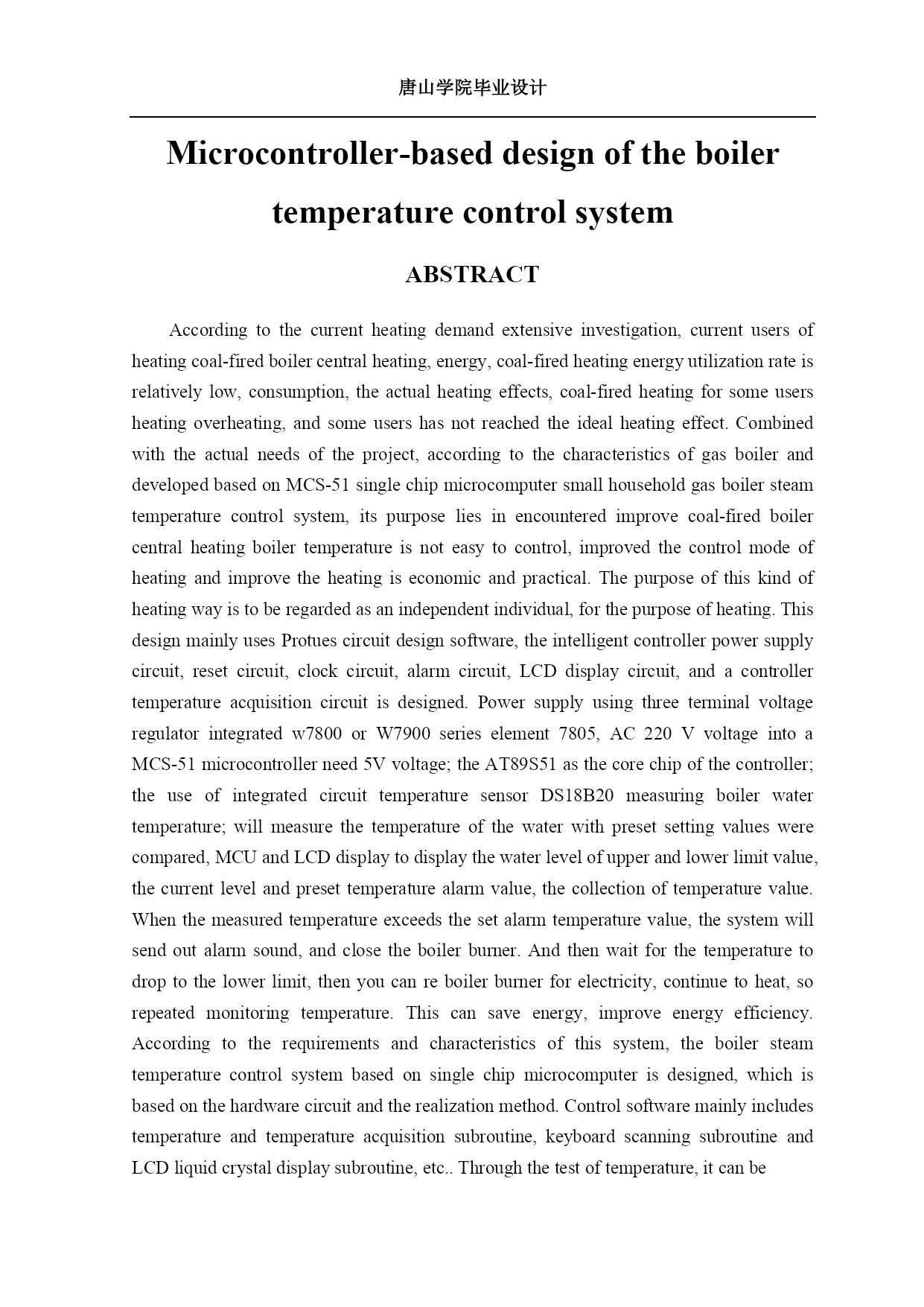

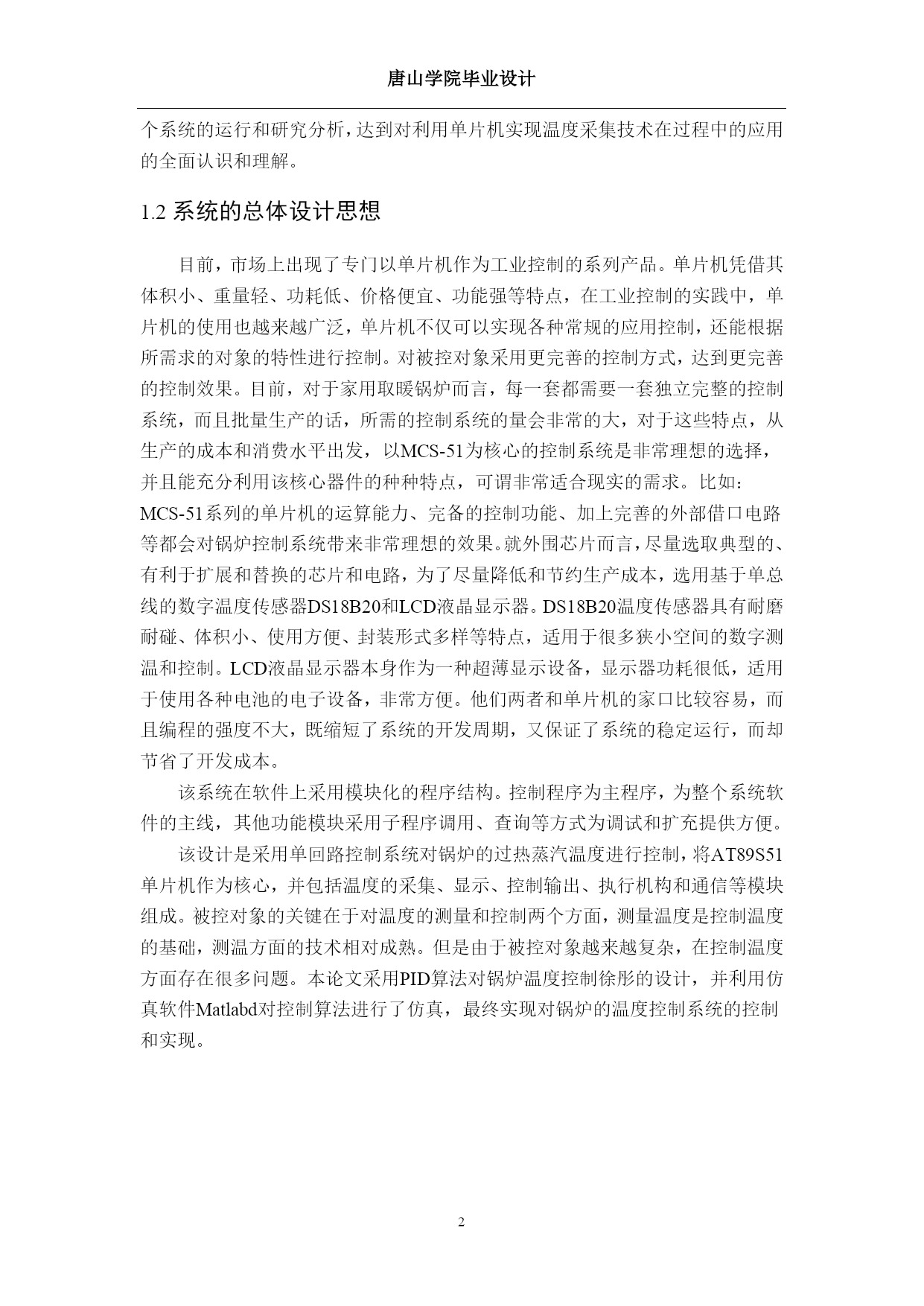

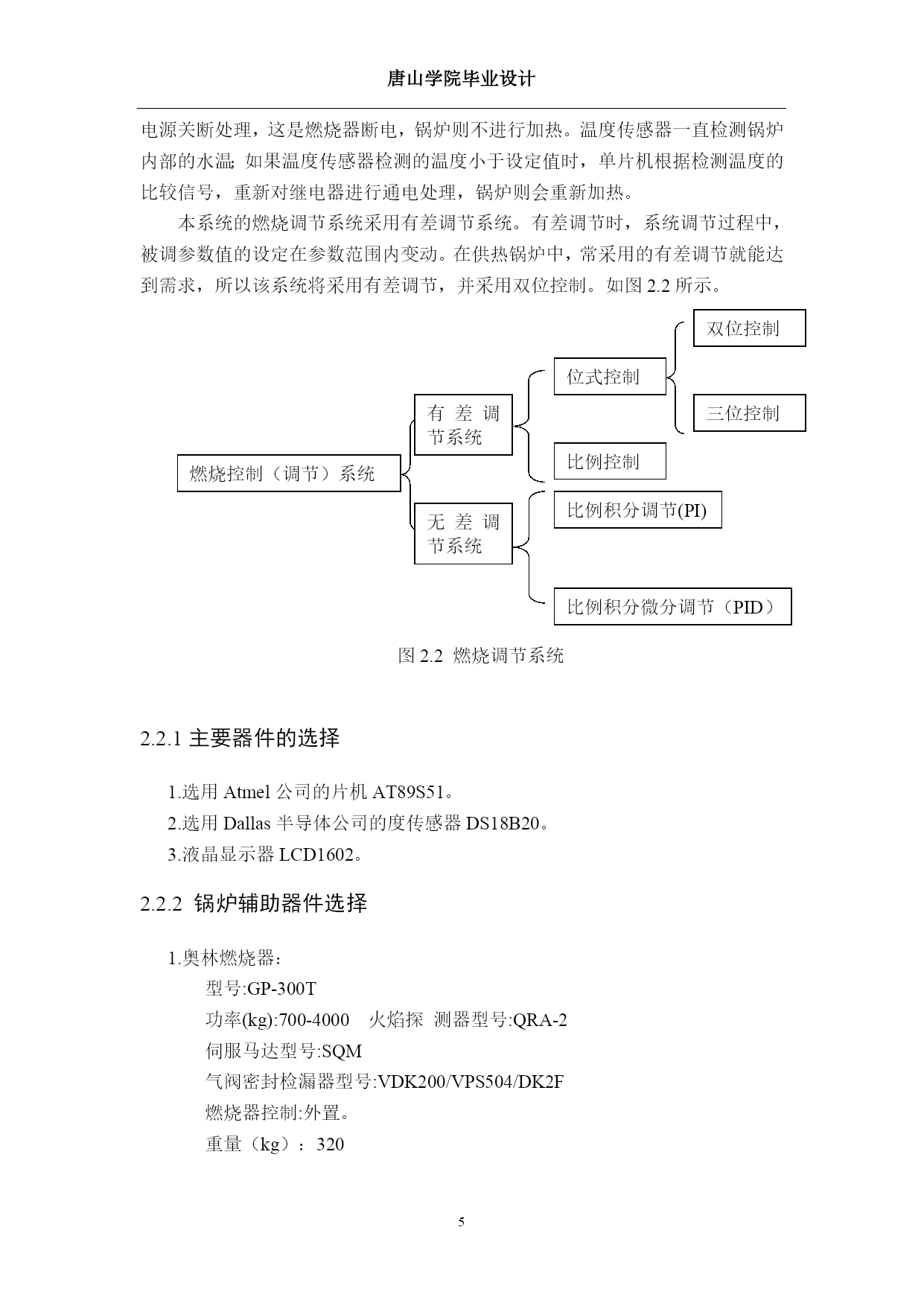

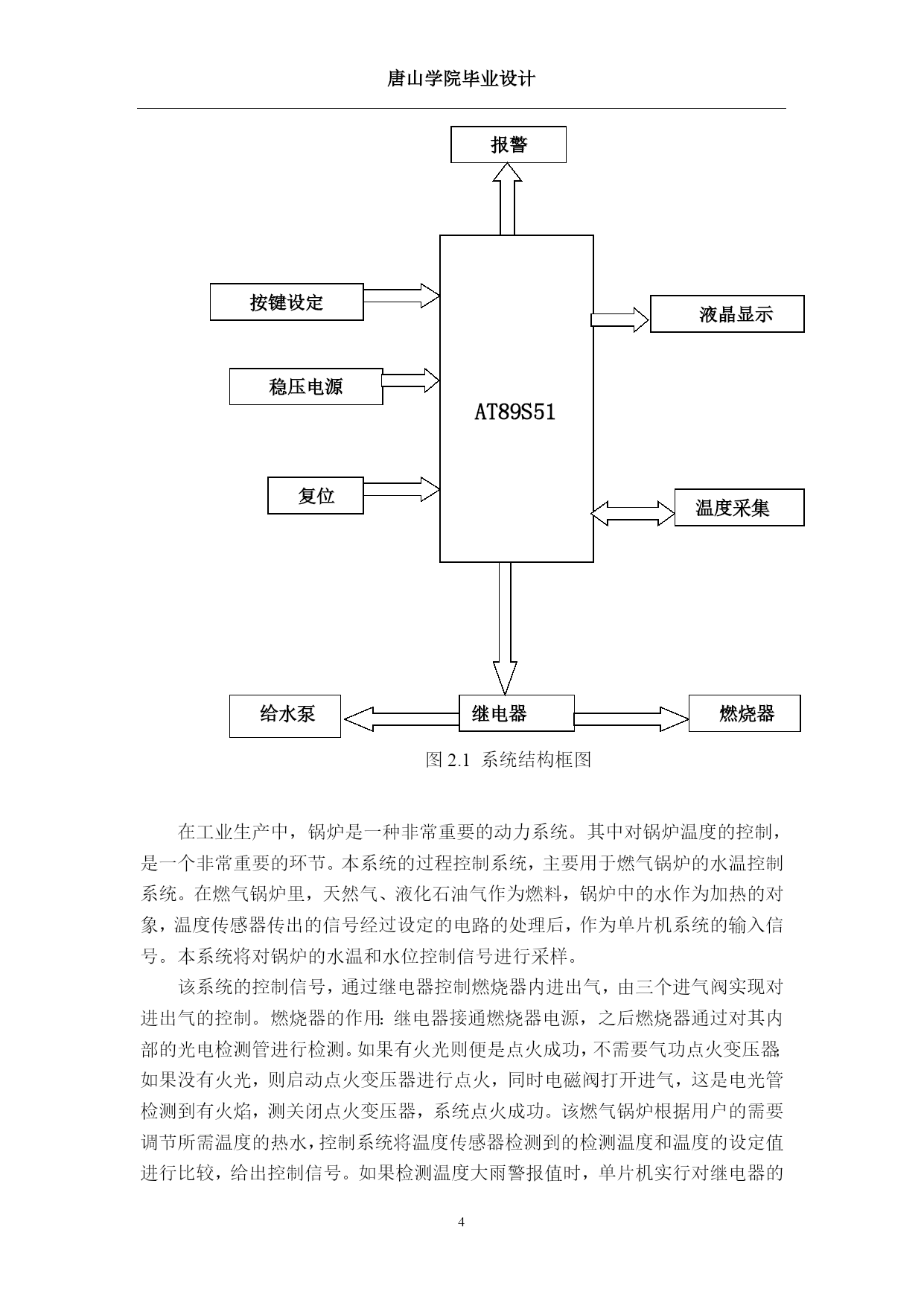

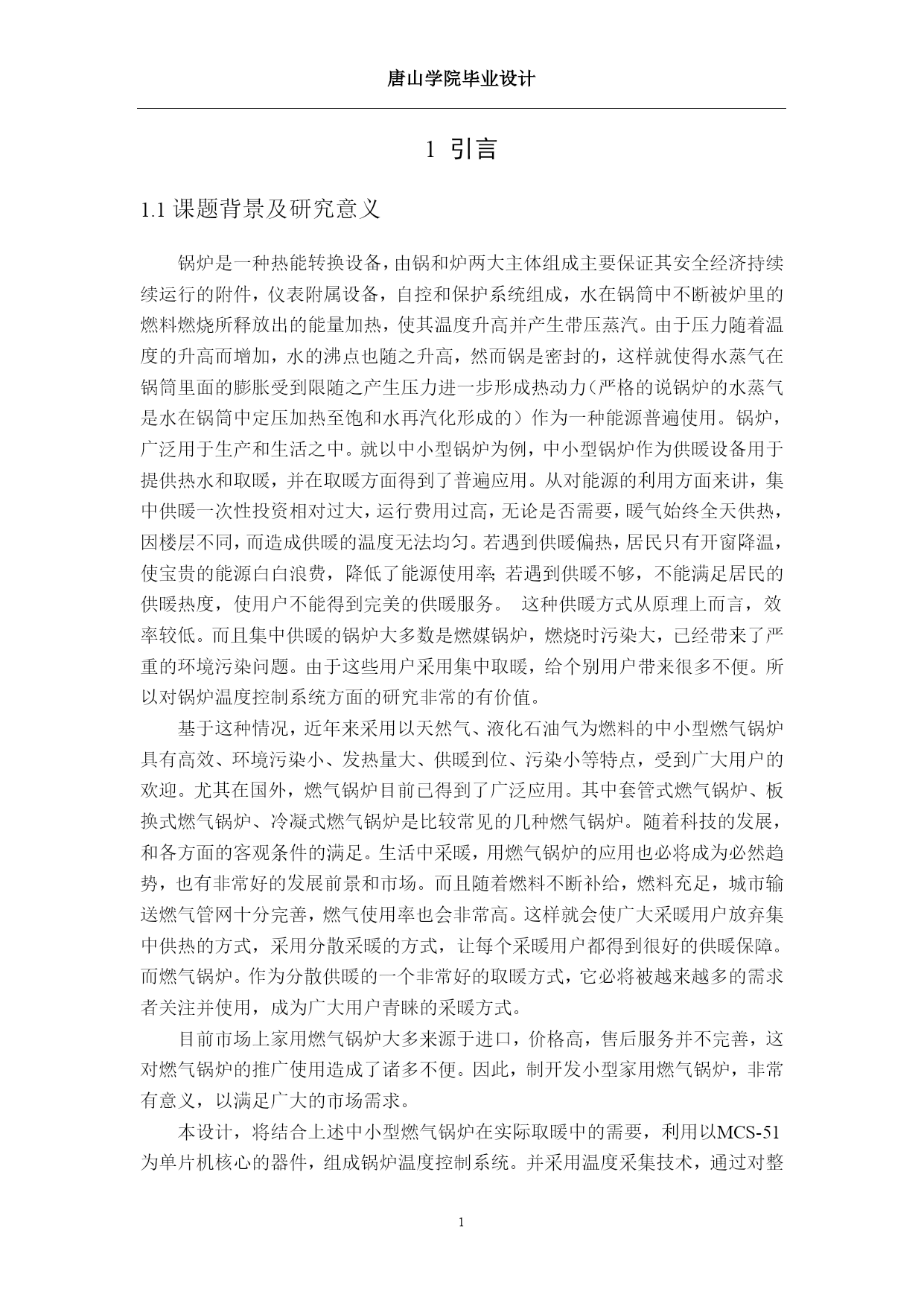

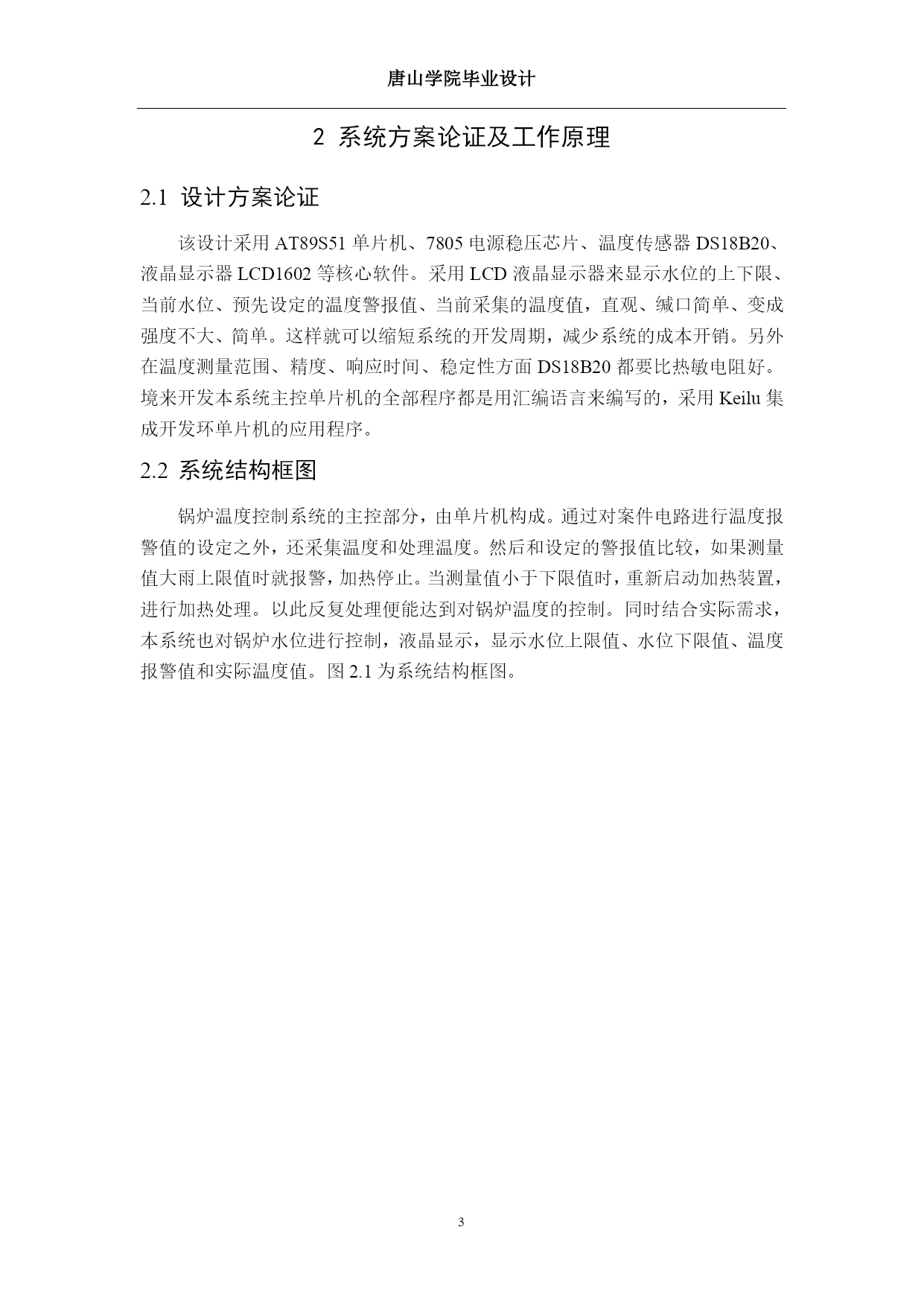

唐山学院毕业设计设计题目：基于单片机的锅炉温度控制系统的设计与实现系别：信息工程系班级：12电气工程及其自动化（2）班姓名：周雄指导教师：廉文利2016年6月1日唐山学院毕业设计基于单片机的锅炉温度控制系统的设计摘要根据对当前采暖需求情况广泛调查，目前的广大用户的采暖方式为燃煤锅炉的一次集中供暖，就能源方面的而言，集中燃煤供暖对能源的利用率相对比较低，消耗大，就实际供暖效果而言，燃煤供暖对有的用户供暖过热的时候，而有的用户却没有达到理想的供暖效果。结合工程实际需要，针对燃气锅炉的特点，研制开发了基于MCS-51单片机的小型家用燃气锅炉蒸汽温度控制系统，其目的在于改善燃煤锅炉集中采暖时所遇到的锅炉温度不易控制，改进采暖的控制方式，提高采暖的经济性、实用性。这种采暖方式的目的是将每一位需要供暖的用户都看成一个独立的个体，针对性的供暖。本设计主要利用Protues电路设计软件，对智能控制器的电源电路、复位电路、时钟电路、报警电路、LCD液晶显示电路，以及控制器温度采集电路进行了设计。电源采用三端集成稳压器W7800或者W7900系列元件7805,交流220V电压转换成为MCS-51单片机所需要的5V电压；将AT89S51作为控制器的核心器件；利用集成电路温度传感器DS18B20测量锅炉水温;将测量的水温与预先设定的设定值进行比较，单片机另外使用LCD液晶显示器显示水位的上下限值、当前水位、预先设定的温度报警值、当前采集的温度值。当测量的温度超过设定的报警温度值时，系统会发出报警声音，同时关闭锅炉燃烧器。然后等待温度降到下限值，这时就可以重新对锅炉燃烧器进行通电，继续加温，如此反复监控温度。这样就可以节约能源，提高能源的使用率。针对该系统的要求和特点，在上述硬件电路及实现方法的基础上，利用汇编语言，设计了基于单片机的锅炉蒸汽温度控制系统。控制软件主要包括温度和温度采集子程序、键盘扫描子程序和LCD液晶显示子程序等。通过对温度的测试，可以发现所设计的控制系统能够满足设计要求，并达到理想的效果。关键词：单片机；LCD；燃气锅炉；温度控制；DS18B20Microcontroller-baseddesignoftheboilertemperaturecontrolsystemABSTRACTAccordingtothecurrentheatingdemandextensiveinvestigation,currentusersofheatingcoal-firedboilercentralheating,energy,coal-firedheatingenergyutilizationrateisrelativelylow,consumption,theactualheatingeffects,coal-firedheatingforsomeusersheatingoverheating,andsomeusershasnotreachedtheidealheatingeffect.Combinedwiththeactualneedsoftheproject,accordingtothecharacteristicsofgasboileranddevelopedbasedonMCS-51singlechipmicrocomputersmallhouseholdgasboilersteamtemperaturecontrolsystem,itspurposeliesinencounteredimprovecoal-firedboilercentralheatingboilertemperatureisnoteasytocontrol,improvedthecontrolmodeofheatingandimprovetheheatingiseconomicandpractical.Thepurposeofthiskindofheatingwayistoberegardedasanindependentindividual,forthepurposeofheating.ThisdesignmainlyusesProtuescircuitdesignsoftware,theintelligentcontrollerpowersupplycircuit,resetcircuit,clockcircuit,alarmcircuit,LCDdisplaycircuit,andacontrollertemperatureacquisitioncircuitisdesigned.Powersupplyusingthreeterminalvoltageregulatorintegratedw
