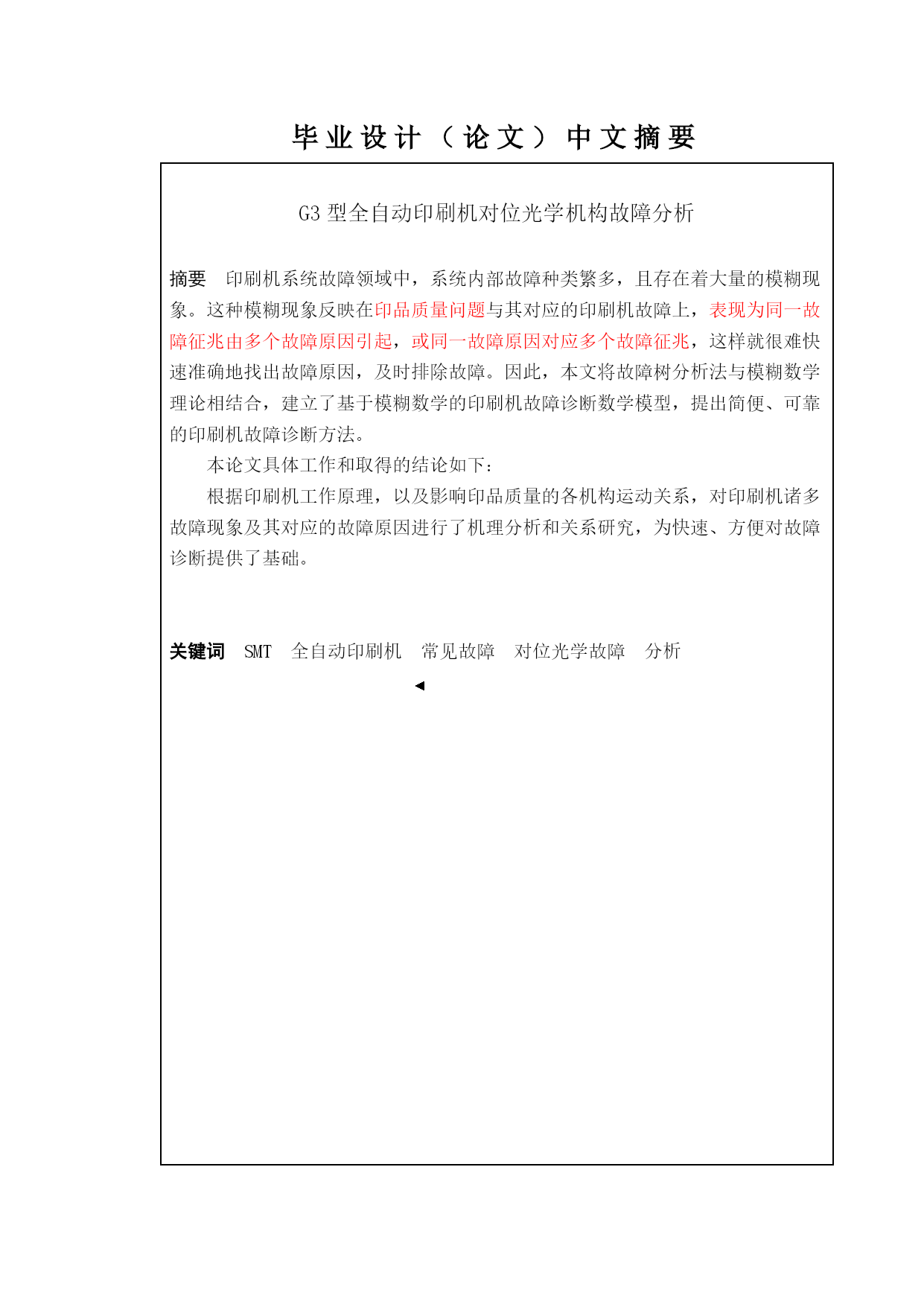

南京铁道职业技术学院毕业论文题目：G3型全自动印刷机对位光学机构故障分析作者：吉峰学号:431408112系部：自动控制工程系专业：机械制造与自动化班级：08机械制造301指导者:杨建平工程师评阅者：杨成美副教授2011年6月毕业设计（论文）中文摘要G3型全自动印刷机对位光学机构故障分析摘要印刷机系统故障领域中，系统内部故障种类繁多，且存在着大量的模糊现象。这种模糊现象反映在印品质量问题与其对应的印刷机故障上，表现为同一故障征兆由多个故障原因引起，或同一故障原因对应多个故障征兆，这样就很难快速准确地找出故障原因，及时排除故障。因此，本文将故障树分析法与模糊数学理论相结合，建立了基于模糊数学的印刷机故障诊断数学模型，提出简便、可靠的印刷机故障诊断方法。本论文具体工作和取得的结论如下：根据印刷机工作原理，以及影响印品质量的各机构运动关系，对印刷机诸多故障现象及其对应的故障原因进行了机理分析和关系研究，为快速、方便对故障诊断提供了基础。关键词SMT全自动印刷机常见故障对位光学故障分析第页目次1绪论………………………………………………………………………………………21.1故障诊断技术概要……………………………………………………………………21.2印刷机故障诊断的背景与技术发展…………………………………………………21.3光学对位系统故障分析的目的………………………………………………………22锡膏印刷机的组成和总体分析…………………………………………………………32.1锡膏印刷机系统概述…………………………………………………………………32.2印刷横梁机构的组成和分析…………………………………………………………42.3对位相机视觉系统的组成和分析……………………………………………………53常见故障机况分析………………………………………………………………………63.1机械故障………………………………………………………………………………63.2电气故障………………………………………………………………………………63.3光学对位故障…………………………………………………………………………64光学对位的原理分析……………………………………………………………………74.1光学对位系统的组成…………………………………………………………………74.2光学成像系统…………………………………………………………………………74.3光源……………………………………………………………………………………85光学对位故障进行的排除措施………………………………………………………105.1对位光学故障排除措施……………………………………………………………105.2实例说明……………………………………………………………………………10结论………………………………………………………………………………………14致谢………………………………………………………………………………………15参考文献…………………………………………………………………………………16附录………………………………………………………………………………………171绪论任何机器在工作过程中不可避免的都会出现故障，因此，机械行业科研人员致力于研究探索现代机械故障诊断新技术，使之不断发展，以适应现代化机械设备管理与维修。印刷机作为一种较为复杂的机械系统，存在同样的问题，同时印刷机又作为一种具有特殊功能的机器，它需要印制出高质量印品，于是，印刷机故障的产生与印品质量有着直接的关系。1.1故障诊断技术概要现代故障诊断理论与技术研究起源于二十世纪六十年代末，以1967年美国机械故障预防小组(MFPG——MechanicalFaultPreventionGroup)的成立为标志开始，至今已有四十年的发展历史，在此期间提出了大量的方法，使之逐步发展成为一门独立跨学科的综合信息处理技术。总体来说，国外机械故障诊断技术的发展优先于我国，我国在机械故障诊断技术方面的研究与应用相对较晚，直到二十世纪八十年代才开始组建故障诊断的研究机构。其技术发展经历了从简易诊断到精密诊断，从一般诊断到智能诊断，从单机诊断到网络诊断的过程，并且发展速度愈来愈快。经过三十多年的发展，作为一种新兴的综合性边缘学科，机械故障诊断技术已初步形成了比较完整的学科体系，就其技术手段而言，已经逐步形成以振动诊断、抽样分析、温度监测和无损检测探伤为主，同时一些新技术、新方法不断兴起和涌现。而其中故障树分析诊断方法是应用于机理研究的故障诊断方法的成功范例之一，已应用在多种工业行业中，并取得了一定的研究成果。1.2印刷机故障诊断的背景与技术发展随着
