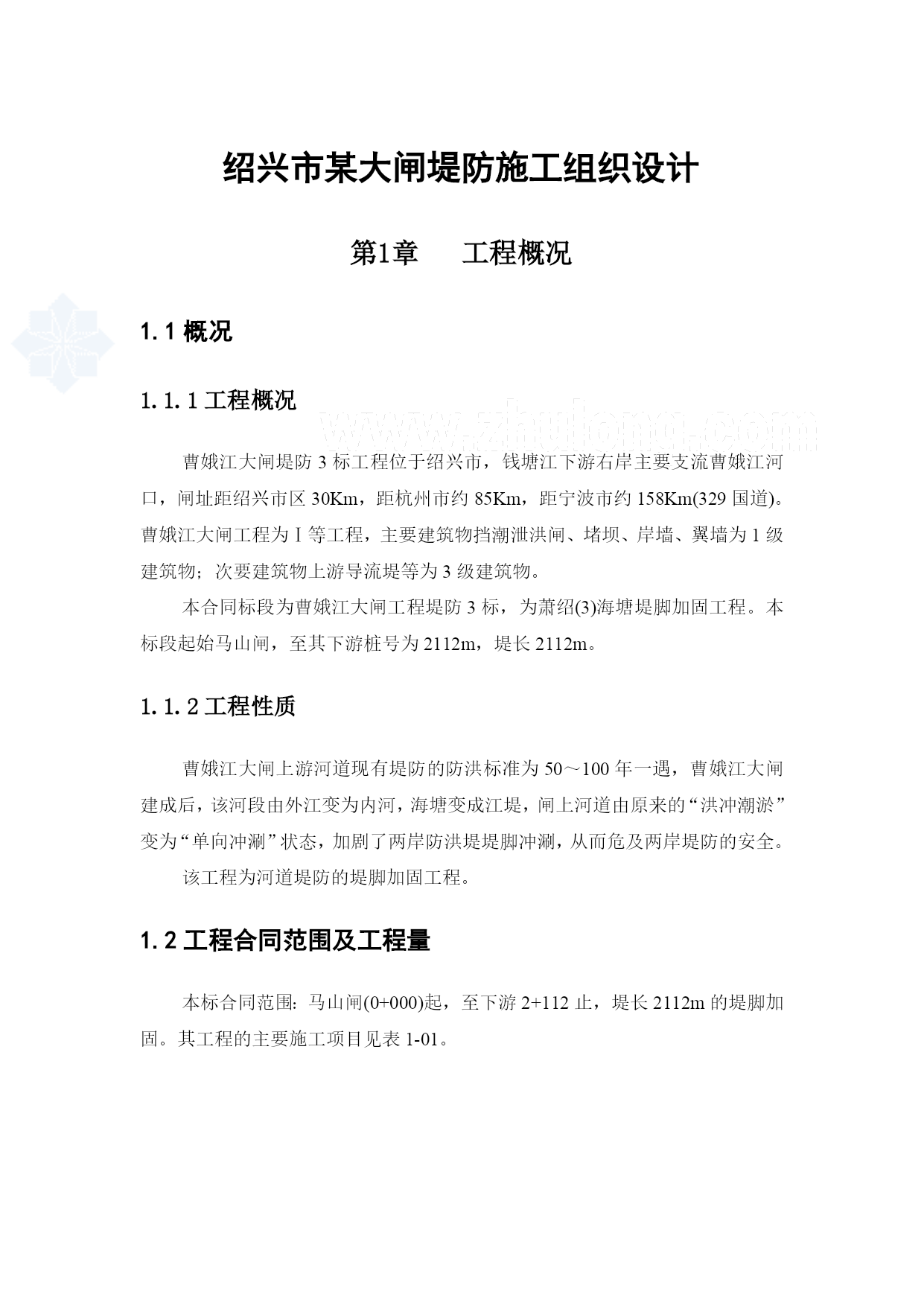

绍兴市某大闸堤防施工组织设计工程概况1.1概况1.1.1工程概况曹娥江大闸堤防3标工程位于绍兴市,钱塘江下游右岸主要支流曹娥江河口,闸址距绍兴市区30Km,距杭州市约85Km,距宁波市约158Km(329国道)。曹娥江大闸工程为Ⅰ等工程,主要建筑物挡潮泄洪闸、堵坝、岸墙、翼墙为1级建筑物;次要建筑物上游导流堤等为3级建筑物。本合同标段为曹娥江大闸工程堤防3标,为萧绍(3)海塘堤脚加固工程。本标段起始马山闸,至其下游桩号为2112m,堤长2112m。1.1.2工程性质曹娥江大闸上游河道现有堤防的防洪标准为50~100年一遇,曹娥江大闸建成后,该河段由外江变为内河,海塘变成江堤,闸上河道由原来的“洪冲潮淤”变为“单向冲涮”状态,加剧了两岸防洪堤堤脚冲涮,从而危及两岸堤防的安全。该工程为河道堤防的堤脚加固工程。1.2工程合同范围及工程量本标合同范围:马山闸(0+000)起,至下游2+112止,堤长2112m的堤脚加固。其工程的主要施工项目见表1-01。表1-01:主要施工项目及工程量表编号分项工程名称单位工程量备注土方开挖工程m3109175土方回填工程m35787护坦抛石工程m335344C30钢筋混凝土板桩m33696L=7.0m,截面0.24×0.4mC25钢筋混凝土坦水m35681C10混凝土垫层m31310石碴回填m33485钢筋制安t1194细部结构项1暂定70000元1.3工程施工条件1.3.1工程地质条件1.3.1.1地形地貌条件曹娥江自南西向北东流入钱塘江,曹娥江河口宽约1.6Km,河口段河床底高程一般-2.0~2.0m,局部受“丁”坝回流影响,可达-4.0~-9.0m。枢纽为强涌潮地段,河床表层冲淤变化频繁。已建海塘项高程一般在10m左右。本标段工程施工作业条件分为河滩上和临水作业两种,河滩作业与临水作业具体桩号如下:0+000~0+798段:河滩作业;0+798~1+166段:临水作业;1+166~2+122段:河滩作业。1.3.1.2地层结构本工程的地层结构分为四层,其第Ⅱ、Ⅲ层有3个亚层,第Ⅳ层有2个亚层,其主要的特征如下:Ⅰ、填土地(rQ)海塘填土:以粉质粉土域粉质粘土为主,局部为杂填土,灰黄色,稍密,中等压缩性。厚度3.5~4.8m。fK=100Kpa。Ⅱ1粉质粘土(al-mQ4)灰黄色,稍密,中等压缩性,该层分布不连续。顶板高程4.5~5.6m,厚度0~7.8m。fK=110Kpa。Ⅱ2砂质粉土(al-mQ4)局部为粉砂或粘质粉土,灰色~灰黄色,稍密,中等压缩性。该层仅局部分布,顶板高程3.4~5.6m,厚0~20.1m。fK=90Kpa。Ⅱ4砂质粉土(al-mQ4)局部为粉砂或粘质粉土,灰色,稍密~中密,中等压缩性。该层分布不连续。顶板高程-4.6~2.7m,厚度0~11.9m。fK=130Kpa。Ⅲ1淤泥质粘土(al-mQ4)局部夹薄层粉土,含有机质,灰色,流塑,高压缩性,该层分布不连续,顶板高程-3.1~-4.6m,厚度0~10.2m。fK=65Kpa。Ⅲ2淤泥质粘土粘土夹粉土(al-mQ4)含有机质,灰色,流塑,高压缩性。该层分布不连续,顶板高程-13.8~-7.6m,厚度0~20.4m。fK=90Kpa。Ⅲsi砂质粘土(al-mQ4)灰色,中密,中压缩性。该层仅局部分布,顶板高程-13.8~-13.7m,厚度3.2m。fK=170Kpa。Ⅳ1粉质粘土(al-mQ4)灰黄色,硬塑,中等压缩性。该层仅局部分布,顶板高程-18.7~-4.7m,厚度0~4.1m。fK=250Kpa。Ⅳ2粉质粘土(al-mQ4)灰黄色,可塑~软塑,中等压缩性。顶板高程-7.8~-20.1m,厚度0~12.3m。fK=120Kpa。1.3.2水文气象条件(1)气象特征曹娥江流域及绍兴平原属亚热带季风气候区,冬夏季风交替显著,年温适中,四季分明,雨量充沛,日照充足,各地多年平均年降雨量为1200~1800mm。降雨日数为157天。多年平均气温16.5℃,极端最高气温39.5℃,极端最低气温-10.1℃。域内地表起伏变异大,垂直向气候差异明显,有典型的山地盆地气候特征,降水量时空分布不均,不仅年际变化大,而且年内差异显著。在梅汛、台汛期内经常发生大暴雨,台风暴雨是形成本流域大洪水的主要因素。10月下旬至次年的4月称非汛期,除出现少量雨雪天气外,基本以晴冷、干燥天气为主。(2)潮位特征曹娥江河口潮汐为非正规半日潮,潮波传入钱塘江至曹娥江河口时已显著变形,涨潮历时一般3~4小时,落潮历时约9小时。河口平均高潮位3.6m,平均低潮位-2.0m,平均潮位0.7m,平均潮差5.9m。曹娥江河口高潮位见表1-02。表1-02:曹娥江河口设计
